SOLIDWORKS打包(Pack and Go)功能介绍
发布时间:2022-06-08      信息来源:      浏览次数:

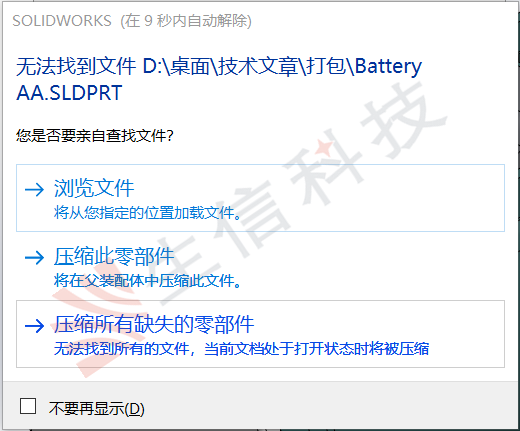

在与同事进行协同设计、相互拷贝文件、互相转移借用或将以前做的项目模型拿出来重用的时候,相信很多人都遇到过下图1的提示。


solidworks打包功能介绍

图1

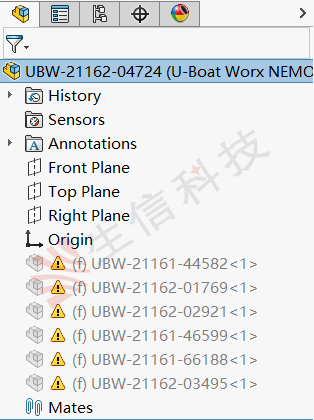

这种时候装配体中零部件经常被压缩变灰,找不回来。更可怕的是还有工程图。


solidworks打包功能介绍

图2 装配体中零部件缺失


solidworks打包功能介绍

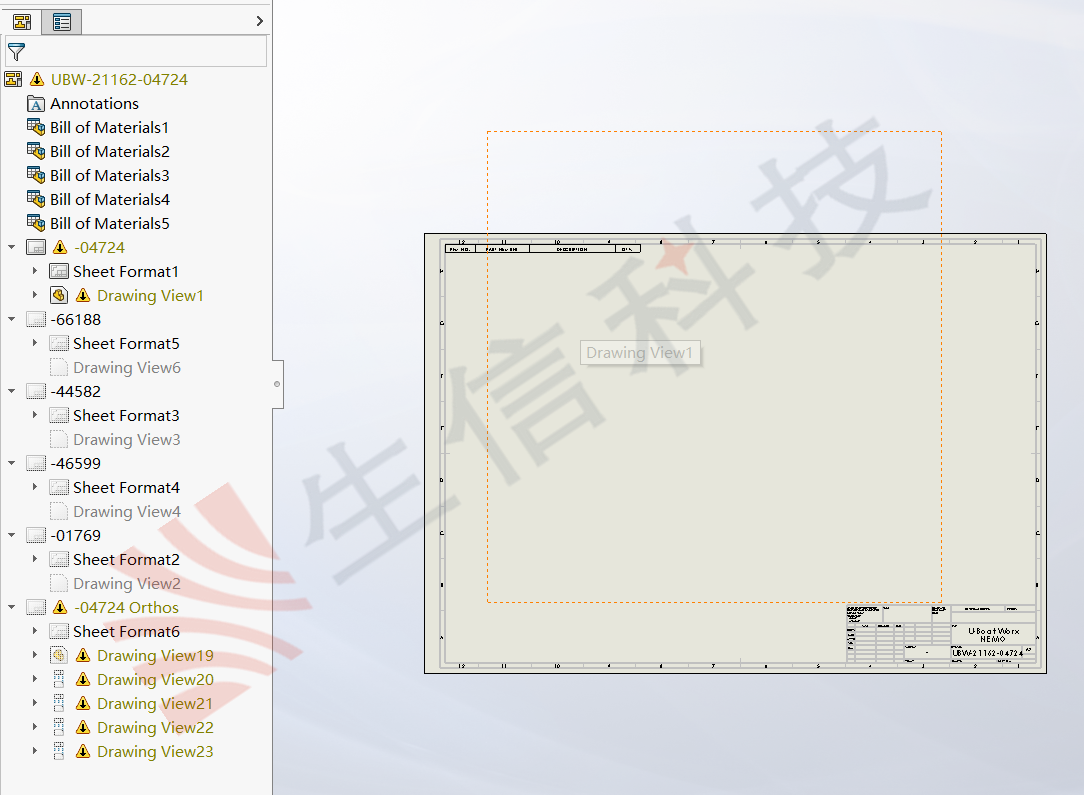

图3 工程图中零部件缺失


这都是由于SOLIDWORKS的工程图、装配体和零件之间存在相互参考引用的关系。如果我们在拷贝转移零部件的时候少复制了一些。或者整理模型的时候把一些零部件重新分配到不同的文件夹或者更改了零部件的文件名称。这些引用关系便会丢失,就很容易出现装配体或者工程图找不到零件的问题。


那么,我们如何在复制转移模型文件的时候,减少或者避免这种问题的发生呢?

这里我们可以利用一个叫做Pack and Go(打包)的功能。利用这个功能我们就可以很快速的把项目中所有使用的文件找出来进行拷贝复制,并保持模型文件之间的参考引用关系。Pack and Go出来的文件相当于一个备份,不会受原有文件修改的影响。

我们可以在哪里找到Pack and Go命令(打包)?

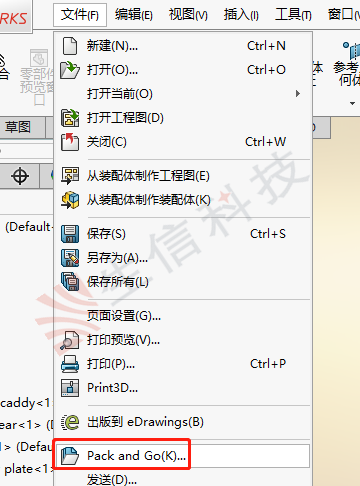

1. SOLIDWORKS软件中,点击主菜单上的文件—Pack and Go(打包)。


solidworks打包功能介绍

图4

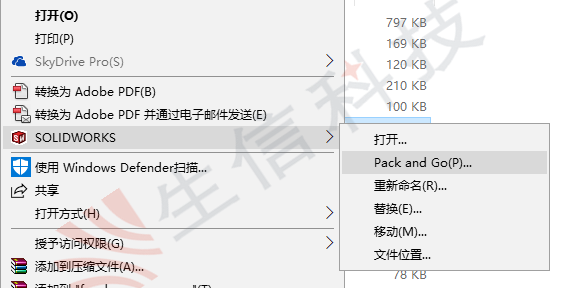

2. 在Windows资源管理器中,找到到SOLIDWORKS文件,然后右键选择SOLIDWORKS文档—SOLIDWORKS—Pack and Go。


solidworks打包功能

图5

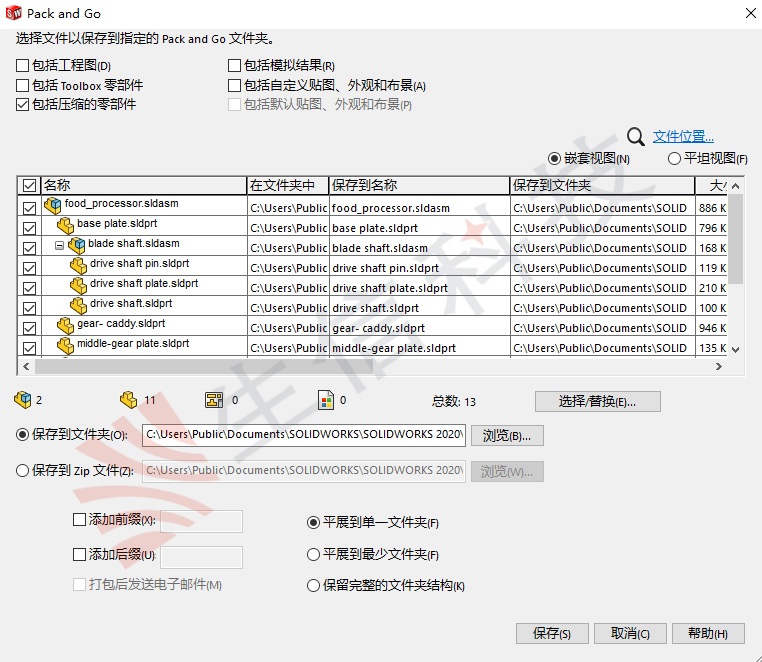

3. 如果使用2020版本以前的SOLIDWORKS,那么在提供的SOLIDWORKS Explorer中也可以找到,但是这个方式在2020版本中已经被Windows资源管理器所替代。启动后我们就可以看到其运行界面。


solidworks打包功能

图6

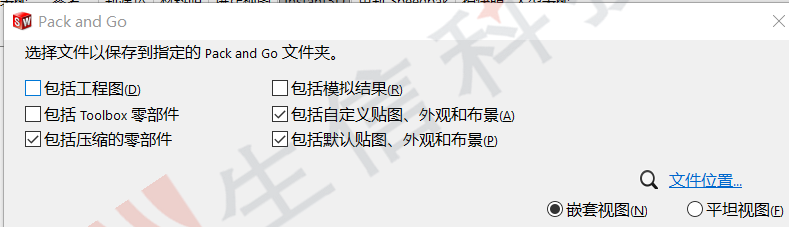

我们可以看到我们可以选择需要打包的文件类型如工程图、Toolbox文件Simulation分析结果以及所使用的贴图外观等。


solidworks打包功能

图7

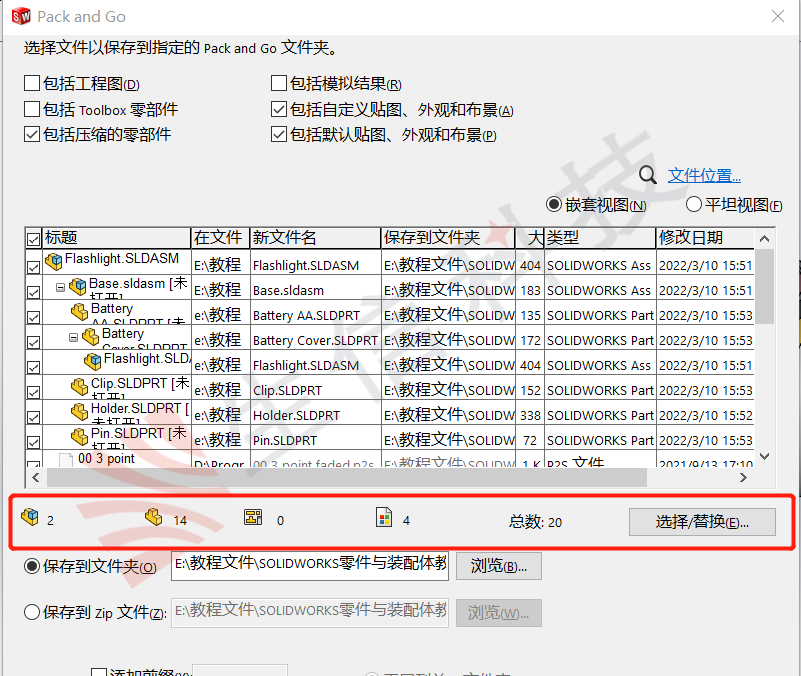

我们可以看到项目中所有文件的位置及所有文件的数量统计,我们可以选择一个文件夹进行打包,也可以直接把所有文件保存至一个压缩文件中。


solidworks打包功能

图8

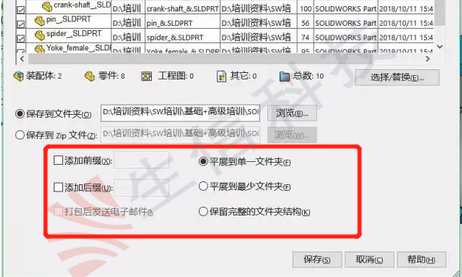

在打包过程中,为了和原本文件进行区别,我们可以选择添加文件前缀和后缀,在文件结构这里我们有3种方式。

平展到单一文件夹:把所有文件都存放到单一的文件夹内;

平展到最少文件夹:保留所需必要的文件夹结构,去除无用的不必要的文件夹结构;

保留完整的文件夹结构:保留完整的原始装配体文件夹结构。


我们可以根据需要选择3种方式中的一种。


pack and go

图9


在打包的过程中,我们也可以对某些文件进行改名的操作。在打包界面中双击保存到名称位置就可以进行文件改名。


pack and go

图10


双击之后我们就可以看到改名的界面。


pack and go

图11


这样我们就可以在打包过程中对所需要的文件进行改名,而且在改名后还会保留文件的参考关系,不会出现因为改名而导致的文件参考丢失。

我们可以看到利用打包(Pack and Go)功能,我们可以非常快速的把项目中所有的相关文件复制出来,并且保持项目中文件的参考关系,避免后续重用数据时出现文件缺失或者文件改名后装配体找不到零件。最重要的是被打包出来的文件和项目中原始的文件会完全分开,不影响原始的设计数据,是个非常有效好用的工具。
