配置ToolBox自定义属性,使材料明细表自动填充标准件属性。

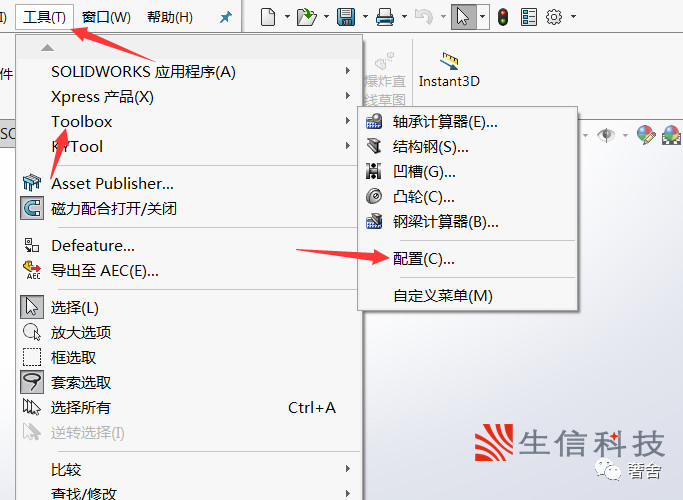

单击工具->Toolbox->配置 打开Toolbox配置窗口。(或者开始菜单->所有程序->solidworks->solidworks工具->toolbox工具)

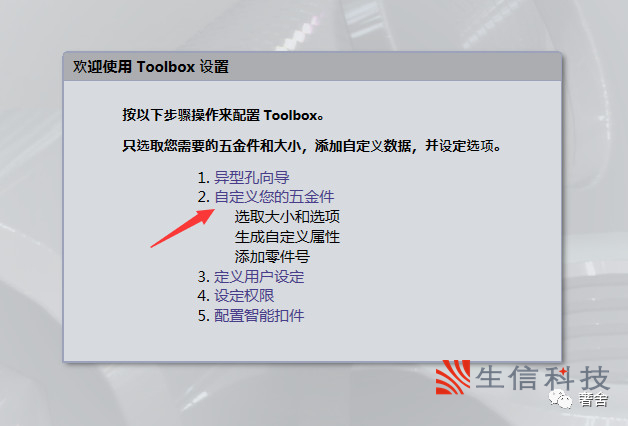

选择2自定义五金件

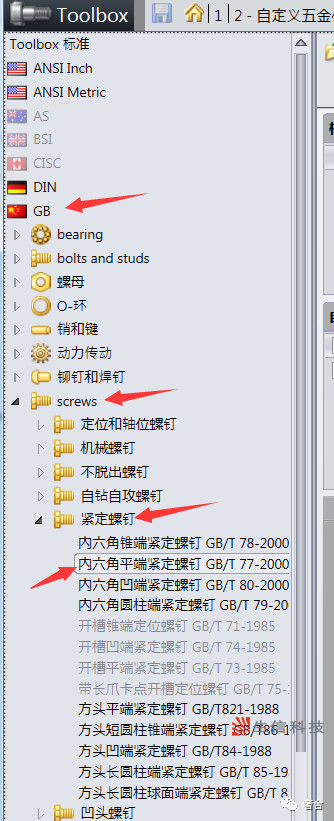

以内六角平头紧定螺钉为例，选择GB->screws->紧定螺钉->内六角平端紧定螺钉

点击定义属性新建按钮

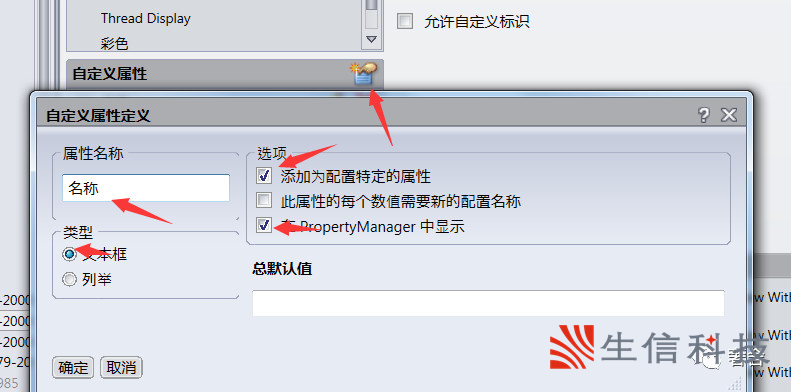

属性名称 填写"名称",按图勾选。

继续添加"代号"属性,其他设置相同。

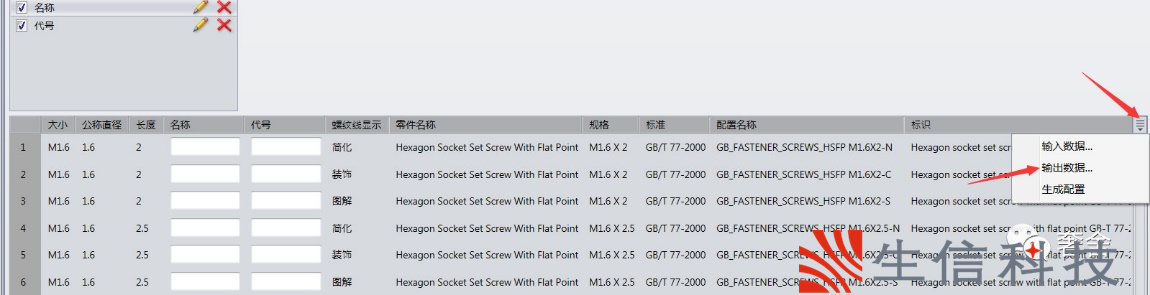

如图所示点击输出数据


将生成的.xls 表格文件保存在桌面。

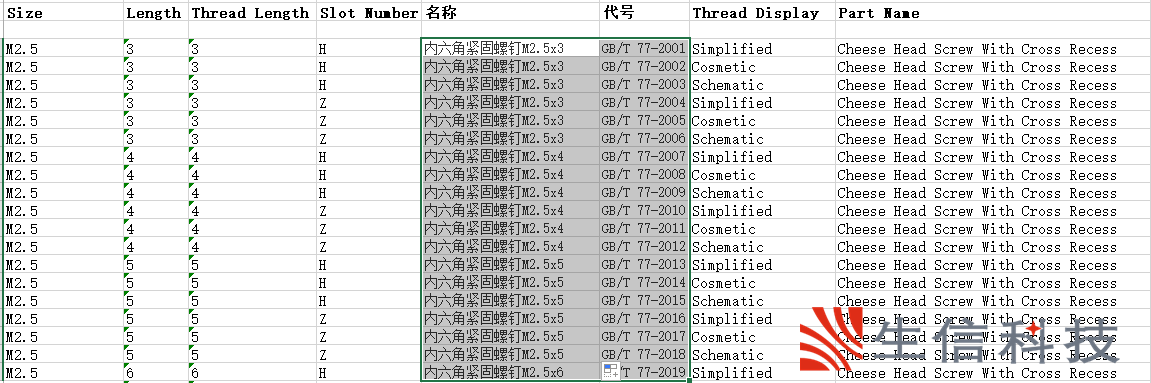

打开表格文件,可见此零件数据Size列为螺钉公称直径，Length列为螺钉长度。
在 D6单元格内填写 "内六角平端紧定螺钉 M2.5x2"、E6填写"GB/T 77-2000" 下面相同
也可以在D6 右键单元格属性选择常规,然后填公式 "=CONCATENATE("内六角平端紧定螺钉 ",H6)" ，向下填充。

保存表格后回到Toolbox配置窗口选择输入数据, 选择刚才保存的表格文件。
数据输入完毕后保存退出。

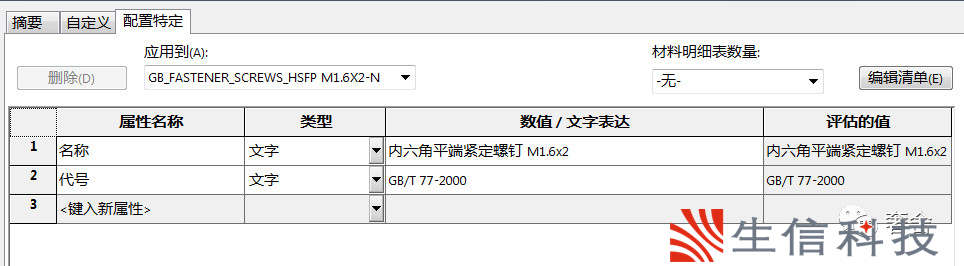

再次使用 此标准件后 会自动填充 属性"代号" "名称"。
