SOLIDWORKS如何快速建立阶梯孔
发布时间：2022-06-06 信息来源： 浏览次数：

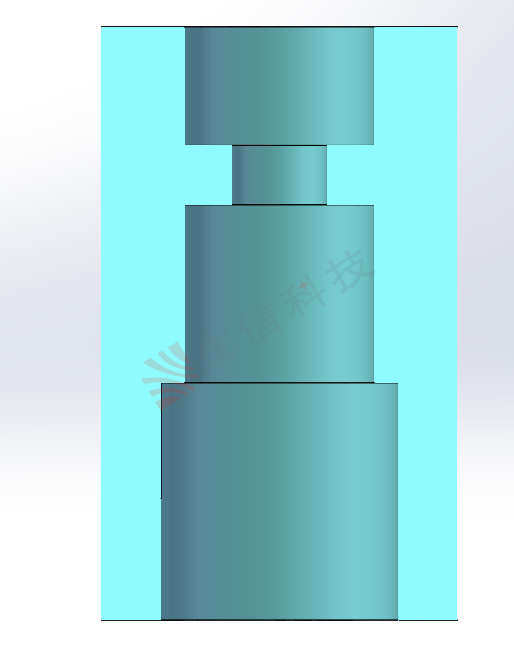

大家在三维建模时，有时会需要画阶梯孔，就是在同一轴线上绘制不同的规格的孔，如图 1。
图 1
初学者可能有这两种操作：
方式一：端面拉伸切除-选择底部端面再创建拉伸切除-再选择底部端面再创建拉伸切除-再选择底部端面再创建拉伸切除；
步骤二：点选髙级孔后，选择近端面，然后设置第一个孔的孔类型，钻孔大小及深度如图 3。
步骤三：接着添加孔，在图 4 位置，进一步添加第二个孔信息，孔规则等设置与步骤二一样， 需要多少个孔，即可重复操作
图 4
步骤四：点击位置选项卡，放置位置，完成阶梯孔的创建。
不管你有创建多少个孔的阶梯孔，蕞后只显示在一个髙级异型孔中，如图 5。
图 1
初学者可能有这两种操作：
方式一：端面拉伸切除-选择底部端面再创建拉伸切除-再选择底部端面再创建拉伸切除-再选择底部端面再创建拉伸切除；
方式二：草图-旋转切除。
如果有很多孔怎么办？是不是一直重复，容易搞错，后期修改起来也比较繁琐。本文介绍一种新方法，具体方法如下：

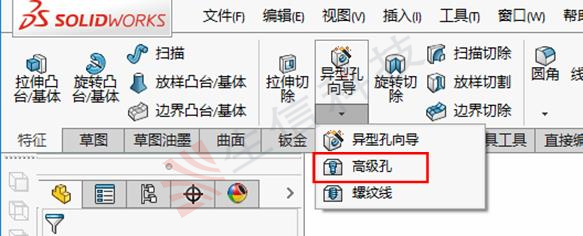

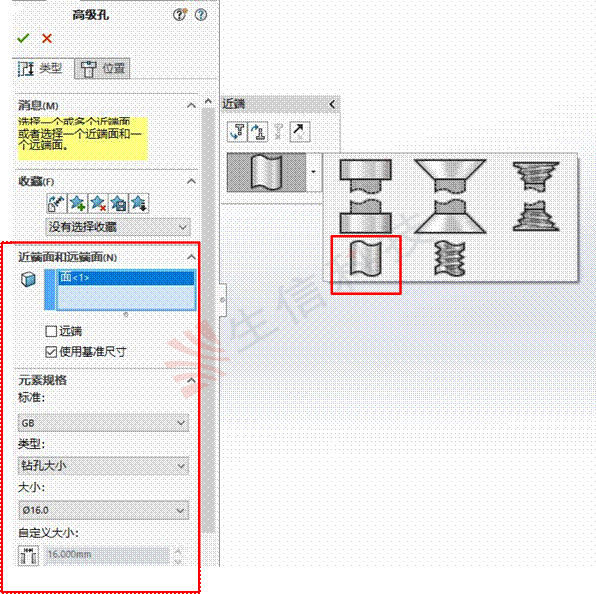

步骤二：点选髙级孔后，选择近端面，然后设置第一个孔的孔类型，钻孔大小及深度如图 3。
图 3
步骤三：接着添加孔，在图 4 位置，进一步添加第二个孔信息，孔规则等设置与步骤二一样， 需要多少个孔，即可重复操作
图 4
步骤四：点击位置选项卡，放置位置，完成阶梯孔的创建。
不管你有创建多少个孔的阶梯孔，蕞后只显示在一个髙级异型孔中，如图 5。
图 5
