目前市面上有的三维设计软件有很多，如UG、Pro/E、CATIA等，这些软件各有长处，帮助我们完成不同的设计工作任务。这时候我们免不了会在不同的软件中交互使用设计文件。这对于工程师来说又是一件比较麻烦的事。

为什么这样说呢？因为每个软件产生的文件格式不一样，往往都有自己独特的文件格式。如果我们需要打开其它软件产生的文件，我们一般是通过转换为通用格式文件（Igs、step等）。

但是由于设计平台不同在文件转换过程中或多或少的会遇到文件出现数据问题的情况，比如：出现错误的面、模型出现细碎边线、面重叠等等，这些问题会直接导致三维文件在后续的工作中无法正常发挥作用，比如：无法正常出图、无法进行生产加工、无法得到确切的模型数据等等。

另外，如果设计变更需要修改模型，由于导入的文件没有特征源，我们直接在输入后的文件上进行修改会比较困难，但是如果从新导入修改后的原文件，我们又会面临上面说的数据转换问题，对于工程师来说这两种方式都非常的麻烦，严重影响工作效率和工作心情！

为了减少文件导入的问题，增加用户工作效率。SOLIDWORKS从2017版本开始，添加了一个功能3D Interconnect，这个功能允许用户直接打开第三方三维软件文件，包括Inventor、CATIA、Pro/E、SolidEdge、UG。这意味着，我们在设计过程中如果我们可以直接使用其他三维软件的文件，不需要进行中间文件的转换！SOLIDWORKS可以直接使用这些第三方文件读入并进行特征增加、装配和产生工程图。

图1

使用3D Interconnect，我们除了可以直接导入第三方文件，还可以导入中间格式文件如：STP、IGS、ACIS等，其中Step 242格式可以存储文件的PMI信息，是实现无纸化流程的一种文件格式。在使用3D Interconnect时我们也可以直接导入源文件的属性信息，这些属性信息可以在装配体工程图和文件管理系统中得到直接运用。3D Interconnect还可以保持SOLIDWORKS文件与这些导入文件的关联，当源文件修改后，导入的文件可以进行一键更新，保证设计数据的一致性。

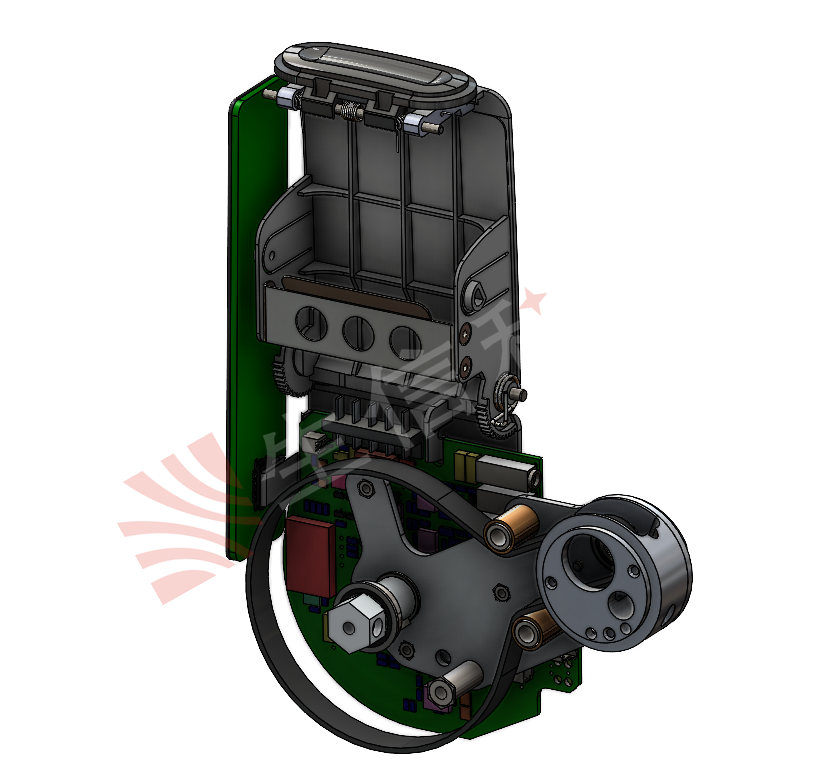

使用3DInterconnect导入的模型

3D Interconnect支持的数据格式：

格式	文件格式	格式版本
ACIS	.sat、.sab、.asat、.asab	r1-2018 1.0
Autodesk®Inventor	.ipt (V6 – V2018) .iam (V11 – V2018)	V11 – 2018
CATIA®V5	.CATPart、.CATProduct	V5R8 – V5-6R2019
DXF™/ DWG™	.dxf、.dwg	2.5 – 2019
IFC	.ifc、.ifczip	IFC 2x3、IFC 4
IGES	igs、.iges	蕞高 5.3
JT	.jt	JT 8.x、9.x 和 10.x
PTC®	.prt、.prt.*、.asm、.asm.*	对于 Pro/ENGINEER® 16 – Creo 6.0
Solid Edge®	.par、.asm、.psm	V18 – ST10
STEP	.stp、.step	AP203、AP214、AP242
NX™ 软件	.prt	11 – NX 1847

那么如何打开或者关闭3D Interconnect呢？

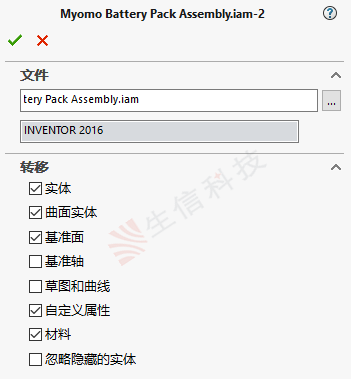

我们可以在SOLIDWORKS的选项中打开或者关闭！在选项—系统选项—导入中进行选择。

图2

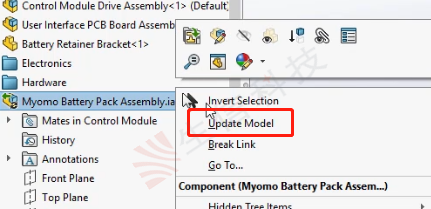

在装配体中我们可以保持更新第三方文件，如需更新我们只需要在使用3D Interconnect插入后选择编辑那么我们就可以把版本更新后的文件导入，或者在原始文件修改过后进行更新。

图3

图4

我们可以看到使用3D Interconnect功能可以使我们在使用第三方文件时有更高的应用性。

• 不用把它转换到 SOLIDWORKS 文件，可直接把专有 CAD 数据插入 SOLIDWORKS 装配体中。
• 通过其到原始零件的关联链接在 SOLIDWORKS 软件中打开专有 3D CAD 格式。
• 如果您通过保留 SOLIDWORKS 中创建的顺流特征更新其创作应用程序中的专有 CAD 数据，则在 SOLIDWORKS 文件中更新这些更改。

这里我们需要注意，使用SOLIDWORKS 3D Interconnect导入文件会和普通导入文件有所区别，如您还是希望使用传统的导入模式，那么可以通过清楚勾选3D Interconnect选项返回至传统的导入模式。
