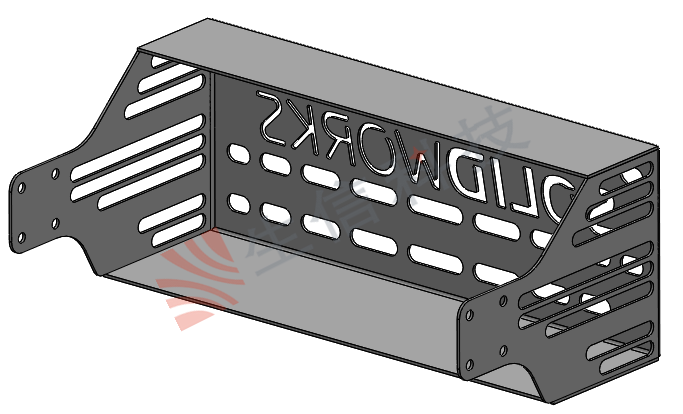

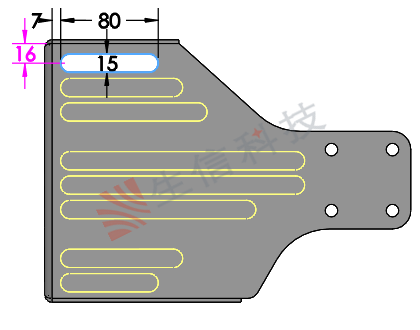

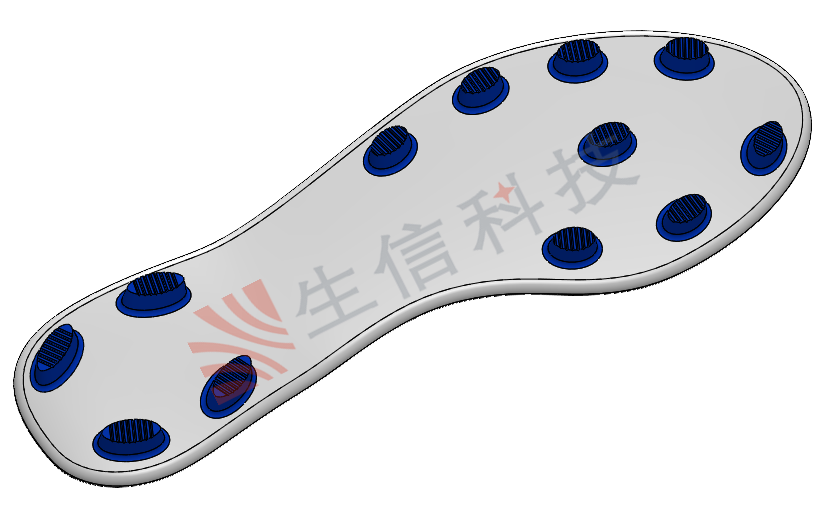

在我们平常的建模工作中，有时候会遇到一些很有意思的设计任务。比如，建立一组形状相同但尺寸不同的切除。类似图1、图2。

图1

图2

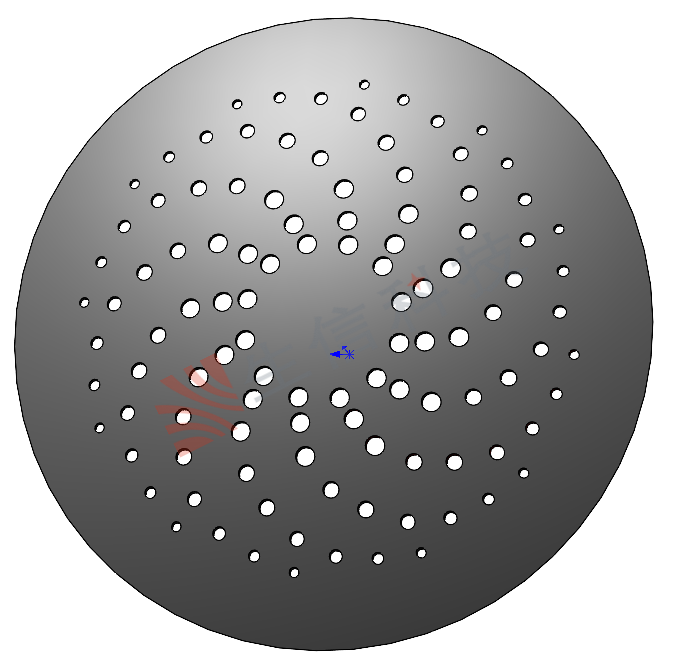

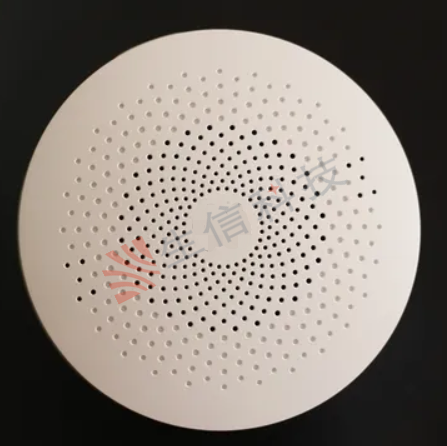

甚至还有人跟小编研究过图3这种结构的做法。

图3

这种形状相同、尺寸不同又呈规则状排列的结构，经常出现在一些通风散热的设备、音响设备的喇叭或者一些外观设计中。看似非常复杂，可能需要多组阵列的组合才能完成任务。

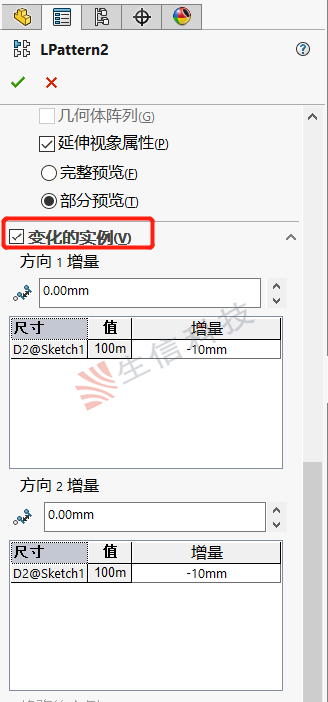

SOLIDWORKS从2015开始对阵列特征进行了比较大的改变，在线性阵列和圆周阵列中都可以使用“变化的实例”选项来改变阵列中特征的尺寸。

图4

但这也只是能让特征的尺寸按照一定的增量或者减量均匀的进行变化。如果其中一个或者几个实例尺寸出现突变，就比较头疼。这种时候，可以考虑使用“变量阵列”。

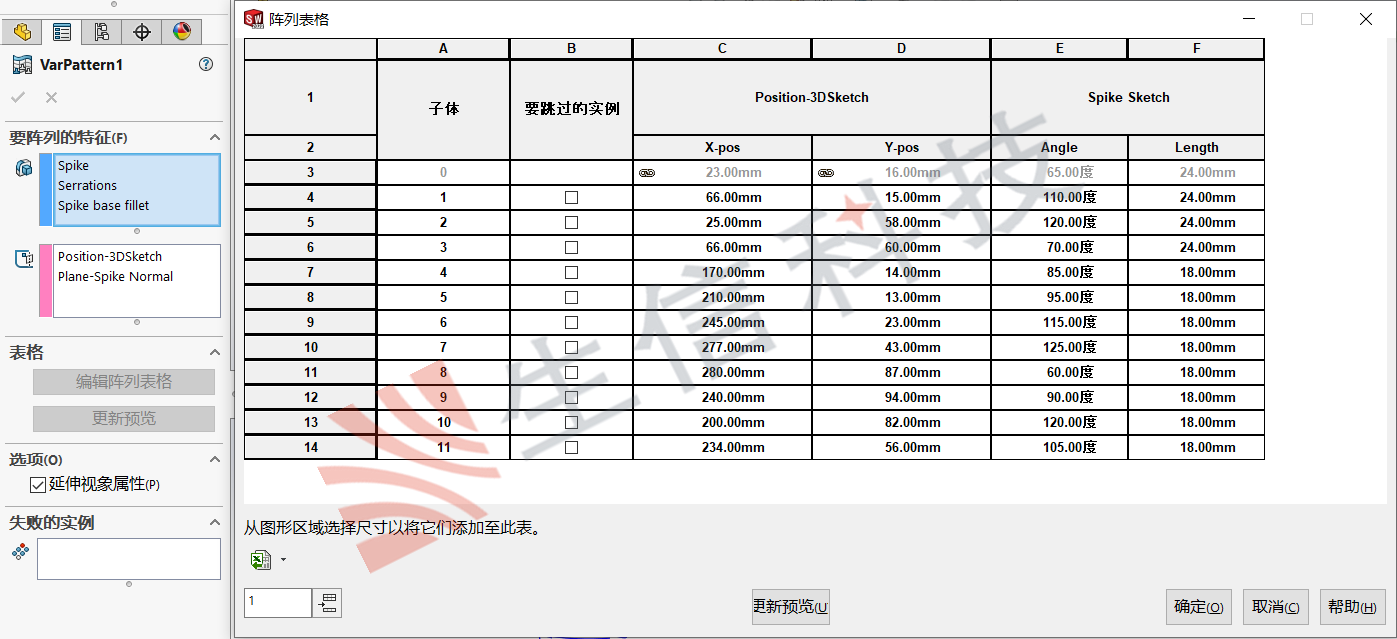

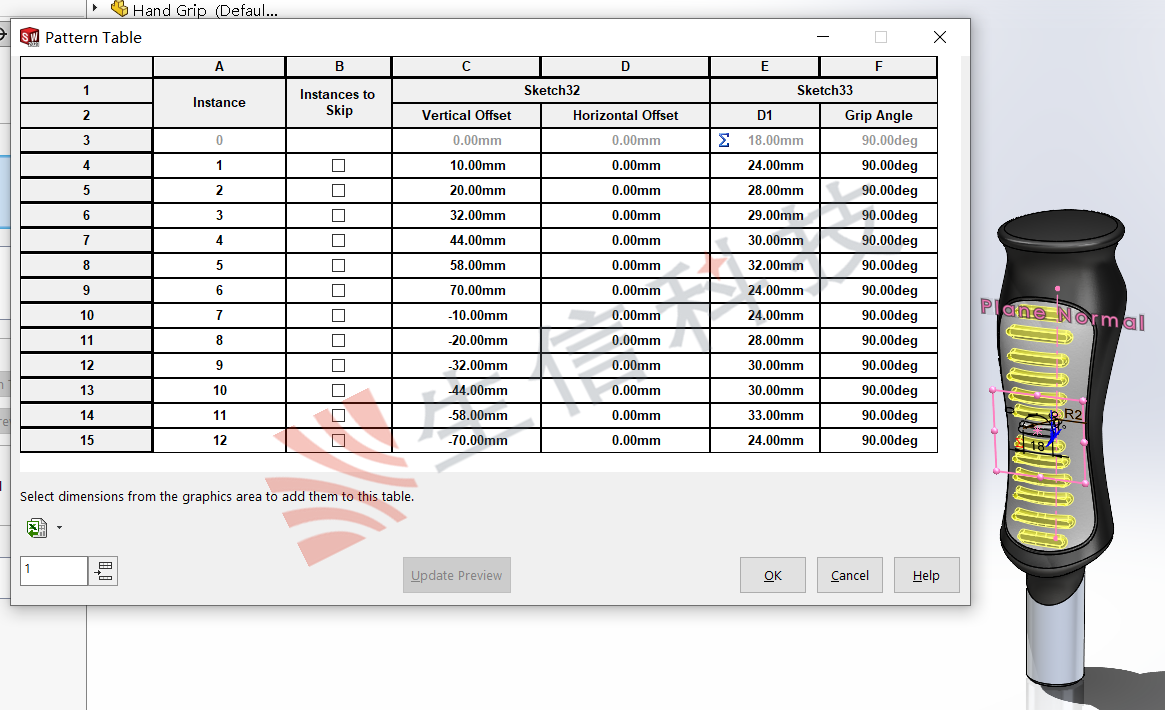

变量阵列可以使用表格的方式控制每一个需要阵列的特征的尺寸，每个实例可以拥有不同的尺寸值。甚至可以添加特征阵列时必要的草图、基准面等。

图5

下面我们拿这个常见的钣金件开孔来试试：使用变量阵列快速完成上面“图1”的切除。

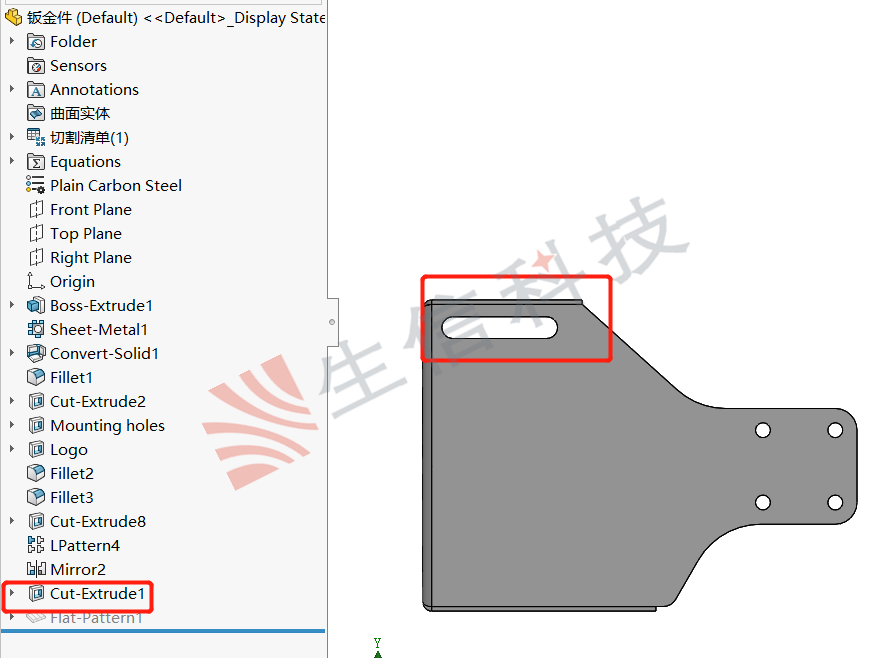

1、 首先准备一个已经具有初始槽口切除的钣金零件。

图6

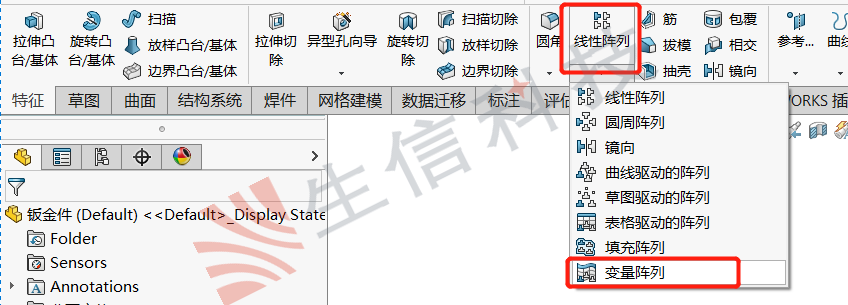

2、使用“线性阵列”下拉菜单中的“变量阵列”。

图7

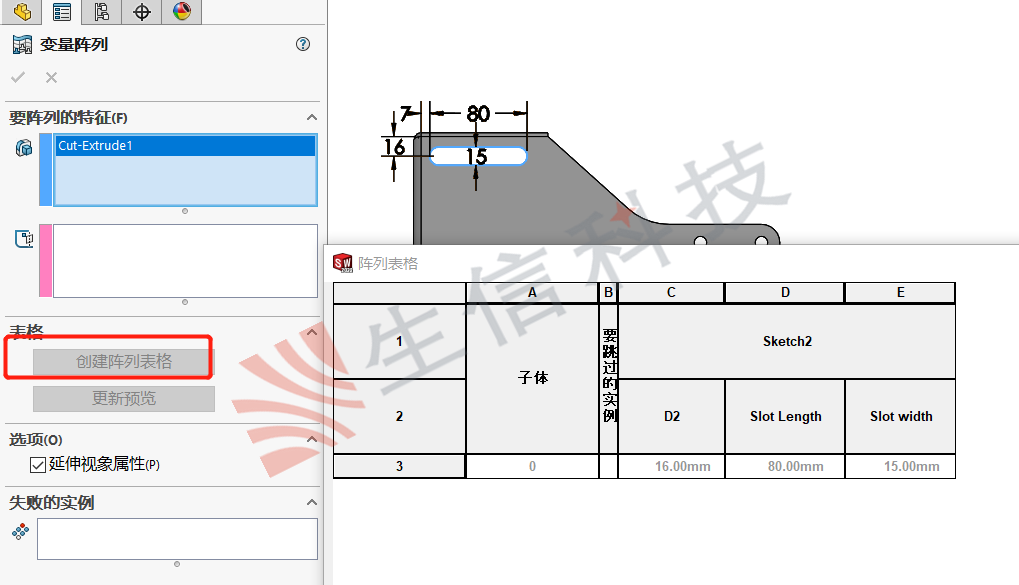

3、选择槽口作为要阵列的特征，使用“创建阵列表格”，系统会打开“阵列表格”。这个表格类似“系列零件设计表”，直接在绘图区域选择特征的尺寸就能添加进表格。

图8

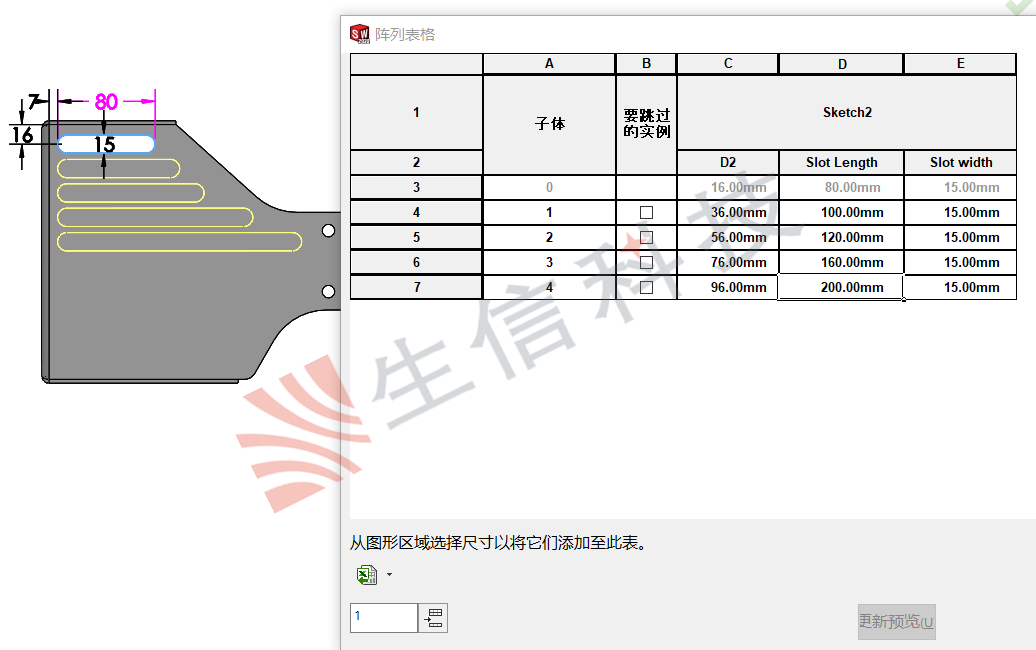

4、在“阵列表格”中添加行就能增加实例，每个实例相关的尺寸都可以单独被修改。

图9

5、第4个和第5个实例槽口大小是一样的，只需要不变更控制长度的尺寸就行。输入要添加的实例数量，可以快速添加多个实例。这里直接一次性添加5个实例。

图10

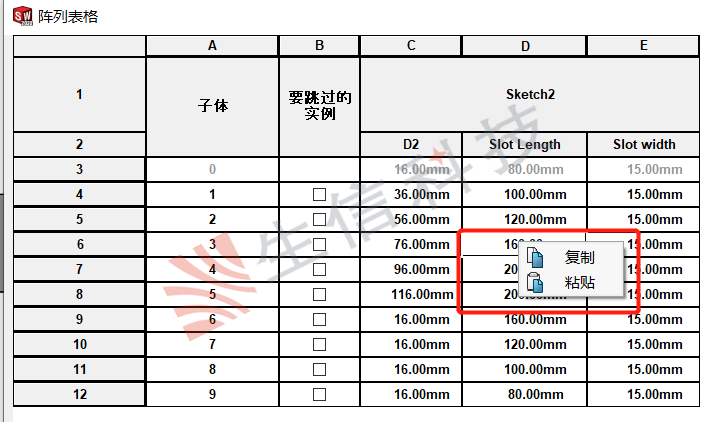

6、每一格的数值都是可以复制和粘贴的，如果有相同的数值，可以直接复制。

图11

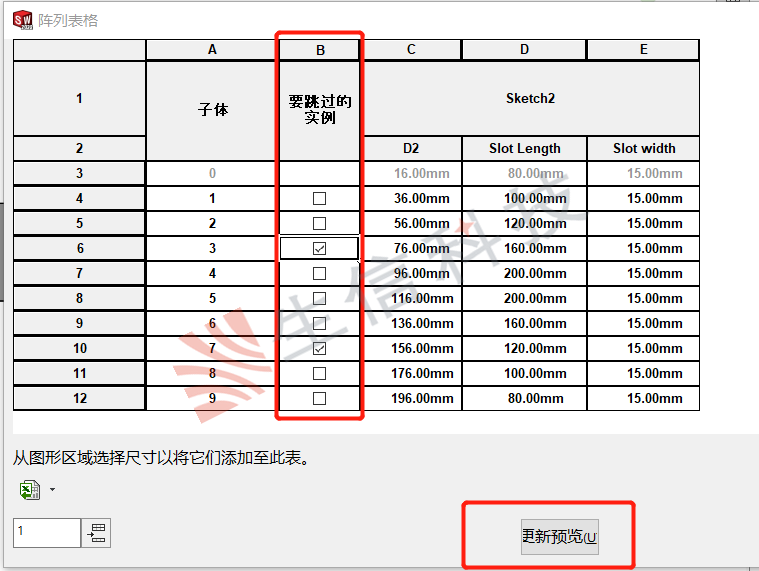

7、继续修改表格，完成表格填写。修改数据时，随时可以使用“更新预览”看到模型的变化。也可以在“要跳过的实例”上勾选跳过的地方。

图12

图13

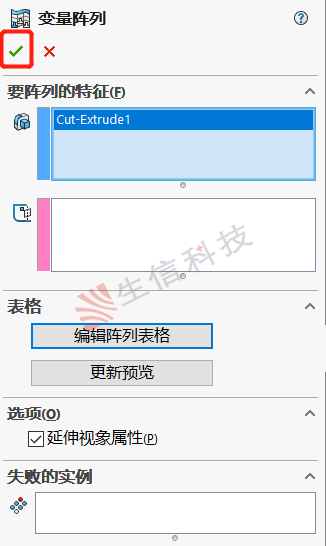

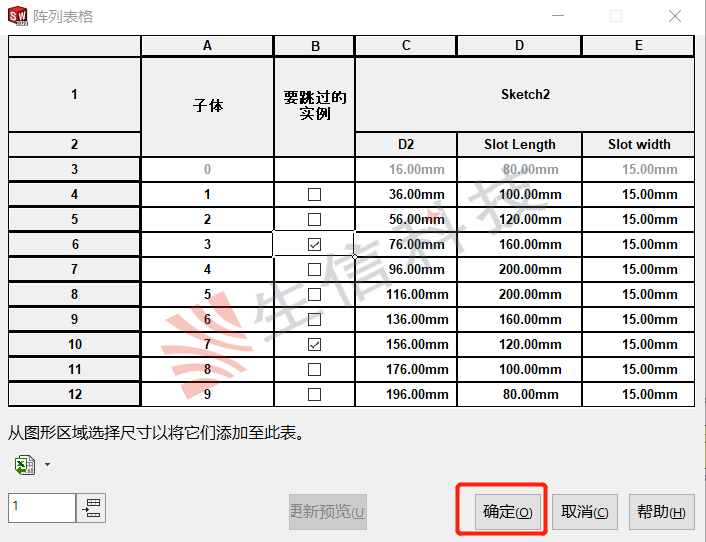

8、单击确定退出表格。变量阵列的特征上打勾确定。

图14

图15

9、最终我们就得到了这种可以随意控制的阵列特征。

图16

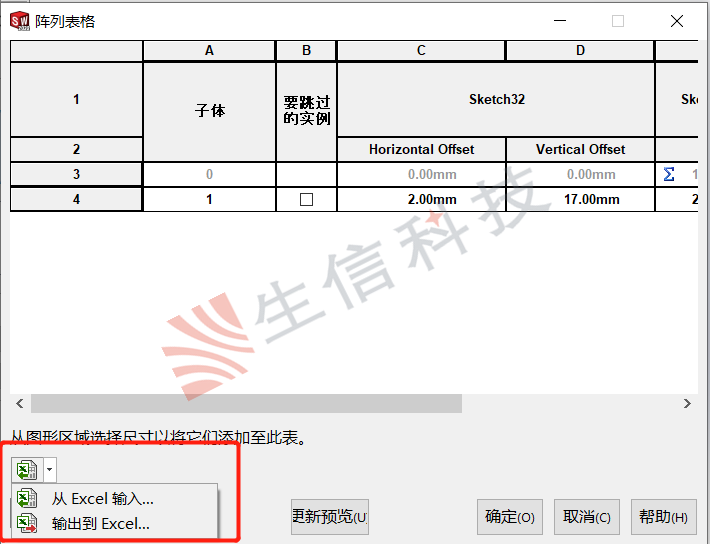

如果变量阵列的参数设置比较复杂，也可以利用Excel表格进行导入和导出。利用输出Excel的功能生成表头，在excel中添加和修改数据再导入到SOLIDWORKS的变量阵列中，快速生成阵列实例。

图17

图18

图19 从Excel导入的阵列表格

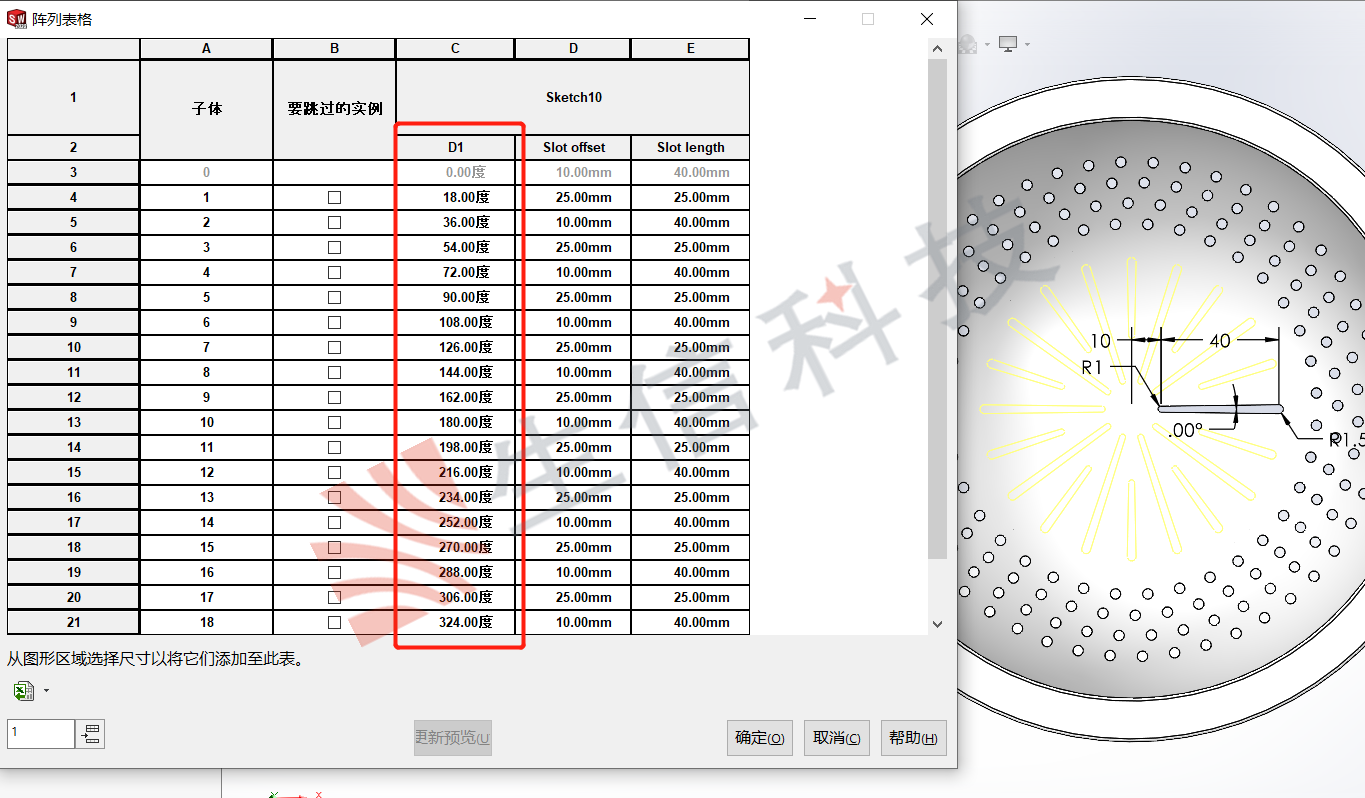

对于圆周阵列也是一样的，圆周阵列利用角度分割法实现阵列。在阵列表格中添加控制角度的尺寸，在不同的实例上填写不同的角度值，进行圆周阵列。

图20

利用变量阵列可利用Excel表格生成阵列实例，类似系列零件设计表的方式生成和管理阵列实例。变量阵列使每个阵列的实例都可以具备独特的数据，也可以利用Excel导入导出的功能，快速方便的建立复杂的阵列特征。

图21

图22
