有时候我们在做装配体的时候会发现设备上有很多组件，装配体方式一致，只是使用的零件规格不一样。每一组都重新装配体一遍也是非常消耗时间的。那么，零件是有系列化的，装配体也是可以有装配体的系列化的。我们可以把装配体也形成不同的规格，建立系列化的装配体，总装中选择不同的子装规格。如果组件数量较多，装配规律相同也可以使用阵列零部件快速复制组件。

下面看下整个实现的流程。

一、首先我们来制作系列化的组件（子装配体）。这里采取在装配体不同的配置下选用零件不同的规格。这里为了快速演示，小编使用一个已经装配好的子装配体，它下方的零件已经做好配置了。

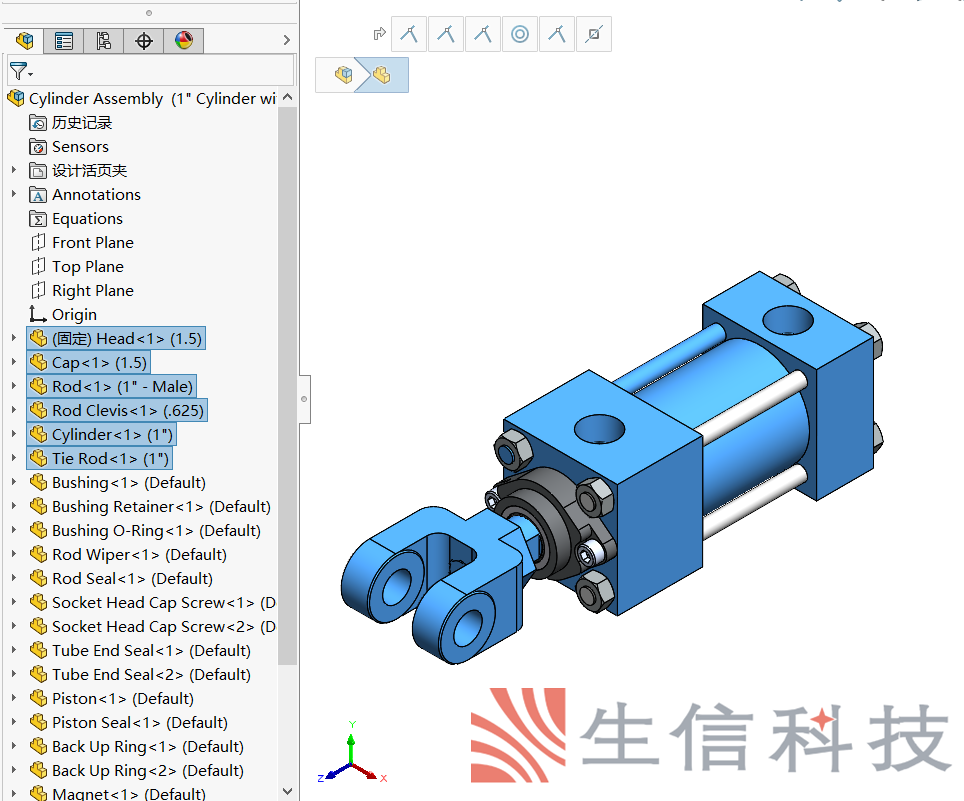

1、准备一个包含多配置零件的装配体。如下图1，蓝色标时的零件都是具备配置的。

图1

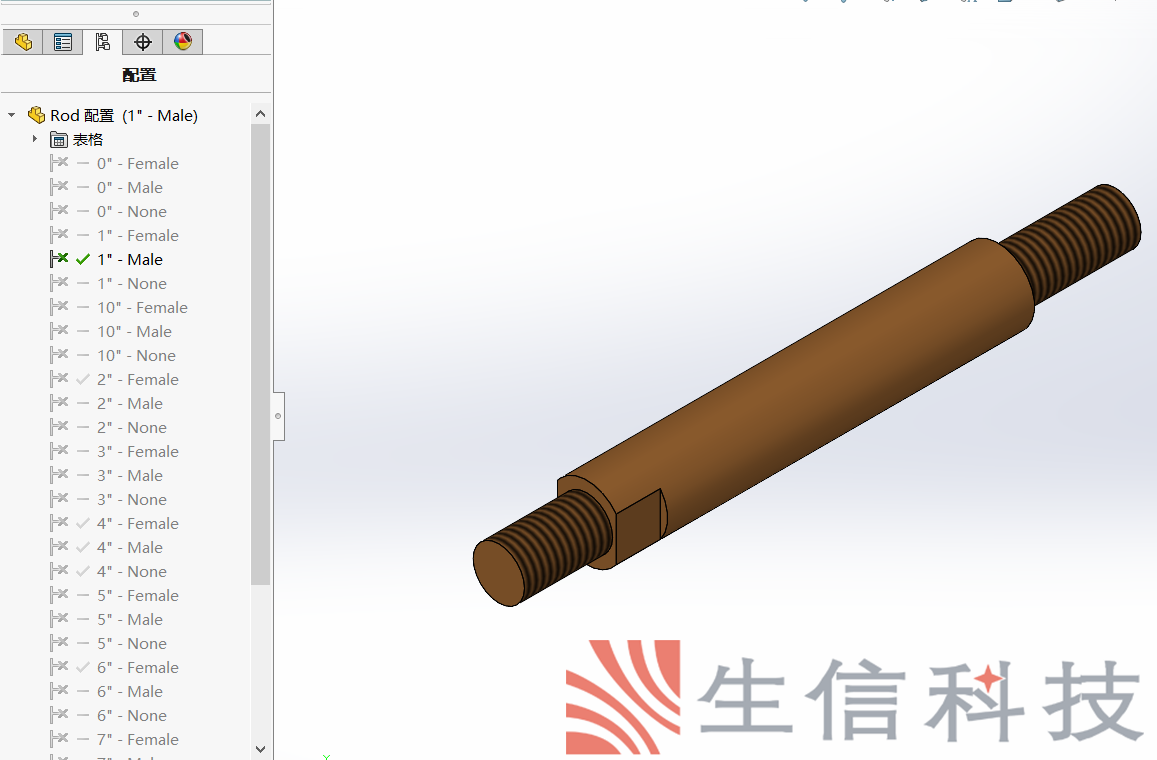

以这个杆件为例，它按照前端螺纹直径分为1~10不同的大小规格，每个大小上还有头部没有螺柱、 有螺柱和没有孔的三种。

图2

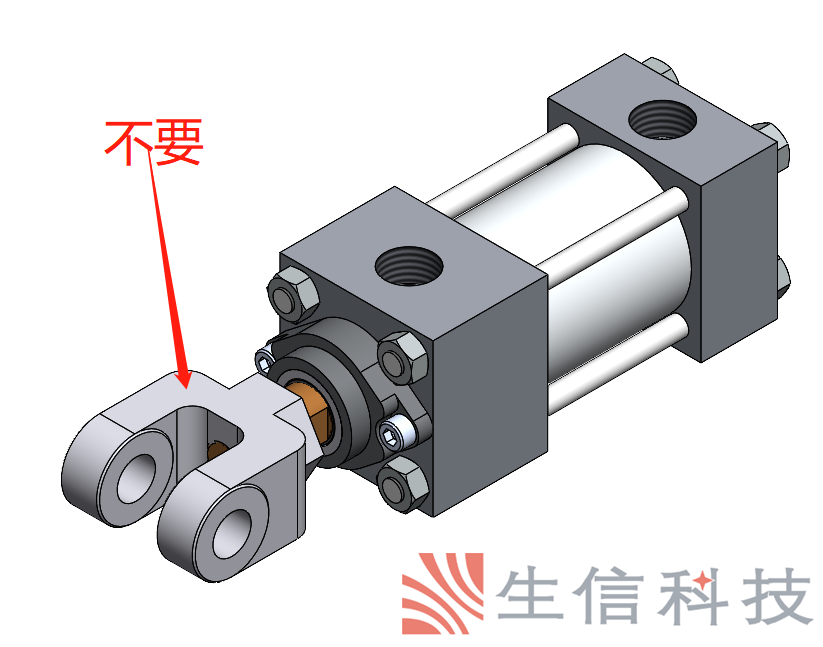

2、如果我们现在想生成一个连杆头部没有螺柱、不连接头部卡爪零件，杆件直径4”的装配体时。

图3

我们只需要在复制一个默认的配置，在新配置下压缩不需要的零件，并且切换杆件的配置。

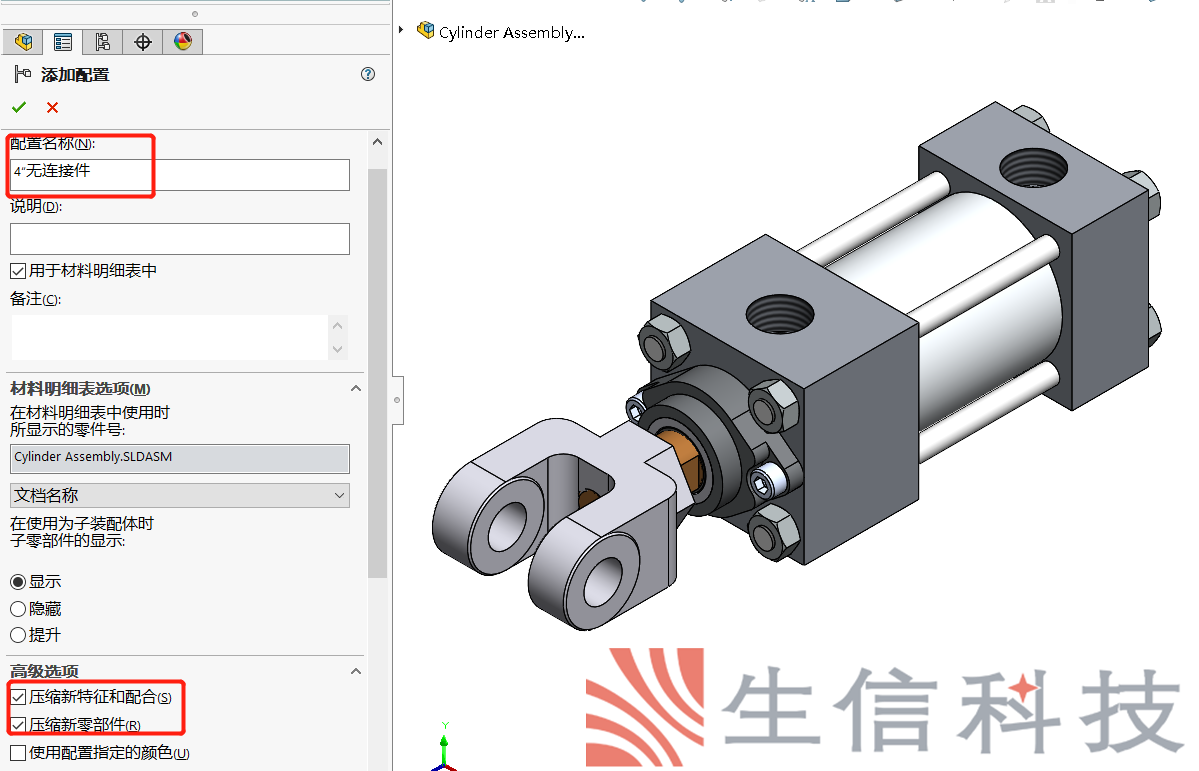

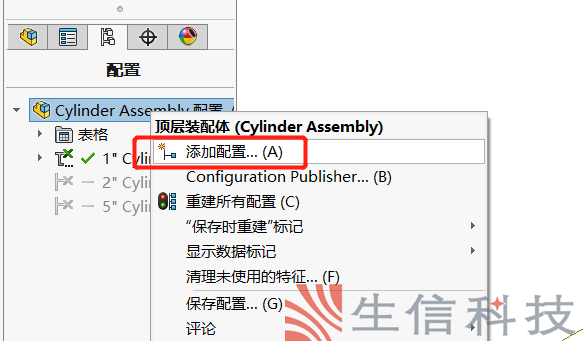

3、切换到配置属性管理器，右键装配体名称，添加新配置。



图4

图5

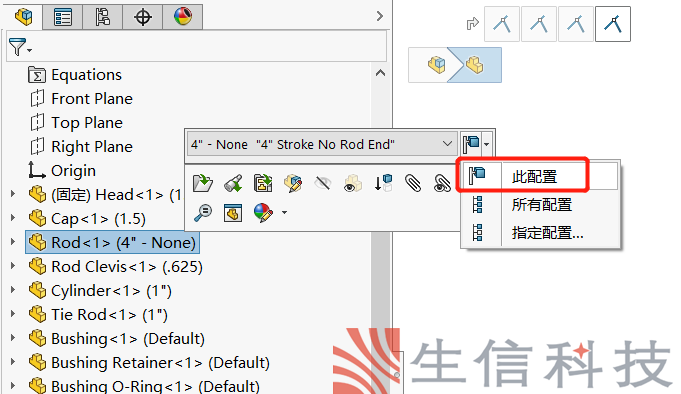

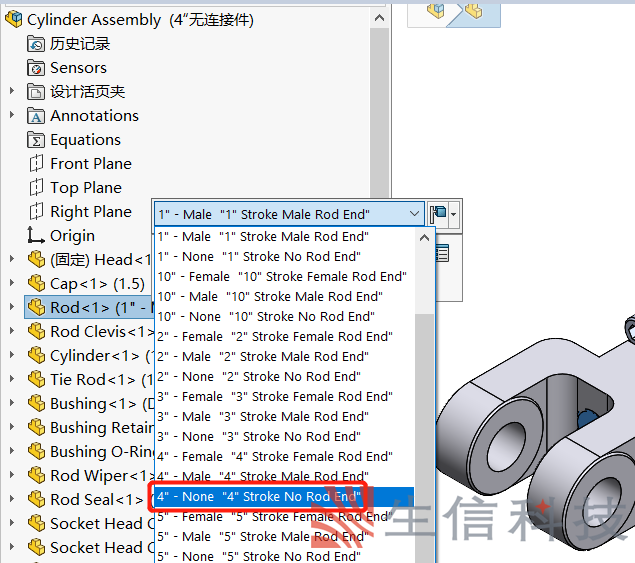

4、切换杆件配置为4“，NONE的。

图6



图7

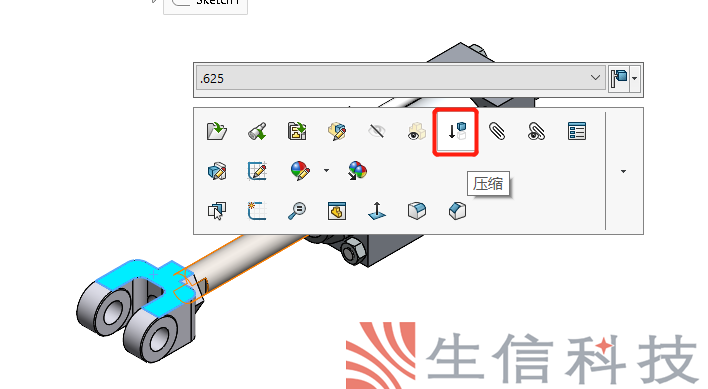

5、压缩头部的卡爪零件。

图8

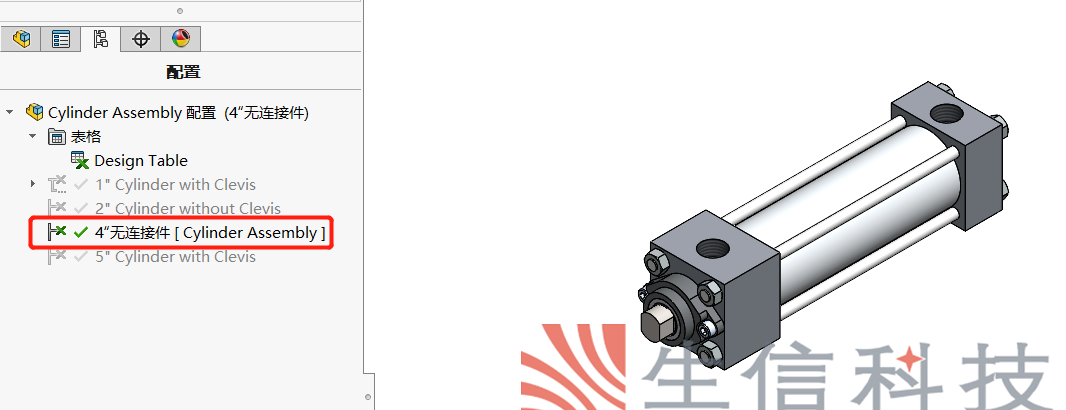

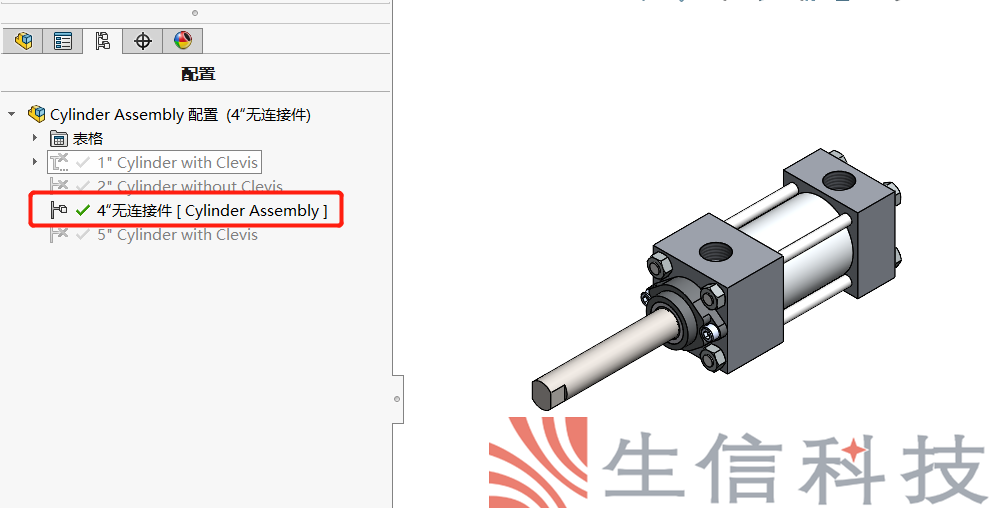

6、这样就产生了一个新的装配体，杆件4“，头部没有螺柱、没有卡爪零件的。

图9

当然我们也可以使用设计表来制作装配体的配置。在装配体的设计表中，可以直接切换零件配置。我们用设计表，把相关的零件都更新都4”。

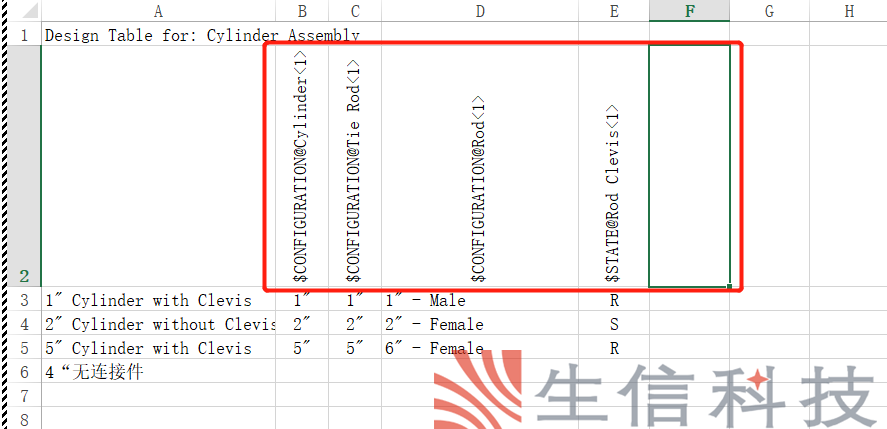

7、使用插入—表格—系列零件设计表。如果这里没有表头，可以在设计树上单击零件名称以添加表头。

图10

8、将每个零件的配置都调整为4”的。绘图区域空白的地方单击一下，退出设计表。我们就得到一个合适的新装配体。

图11

图12

现在，子装配体的配置已经做好了，在总装里如何使用它们呢？

二、使用子装配体配置。

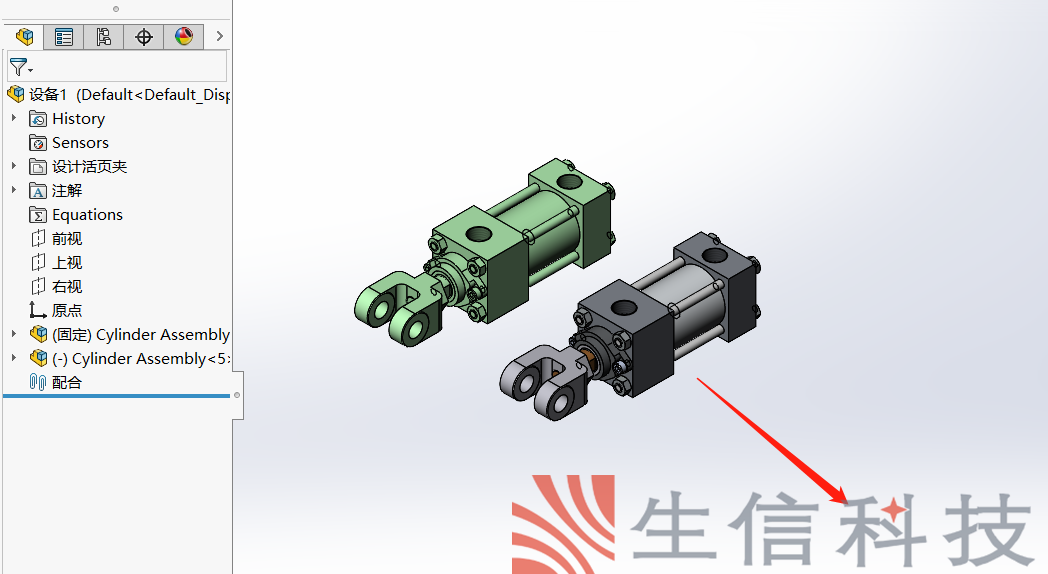

1、现在来打开这个产品的总装模型。现在里面有两个子装。但我需要沿箭头方向再做5组子装，其中第三组和第五组是4”，没有螺柱和卡爪零件的。

图13

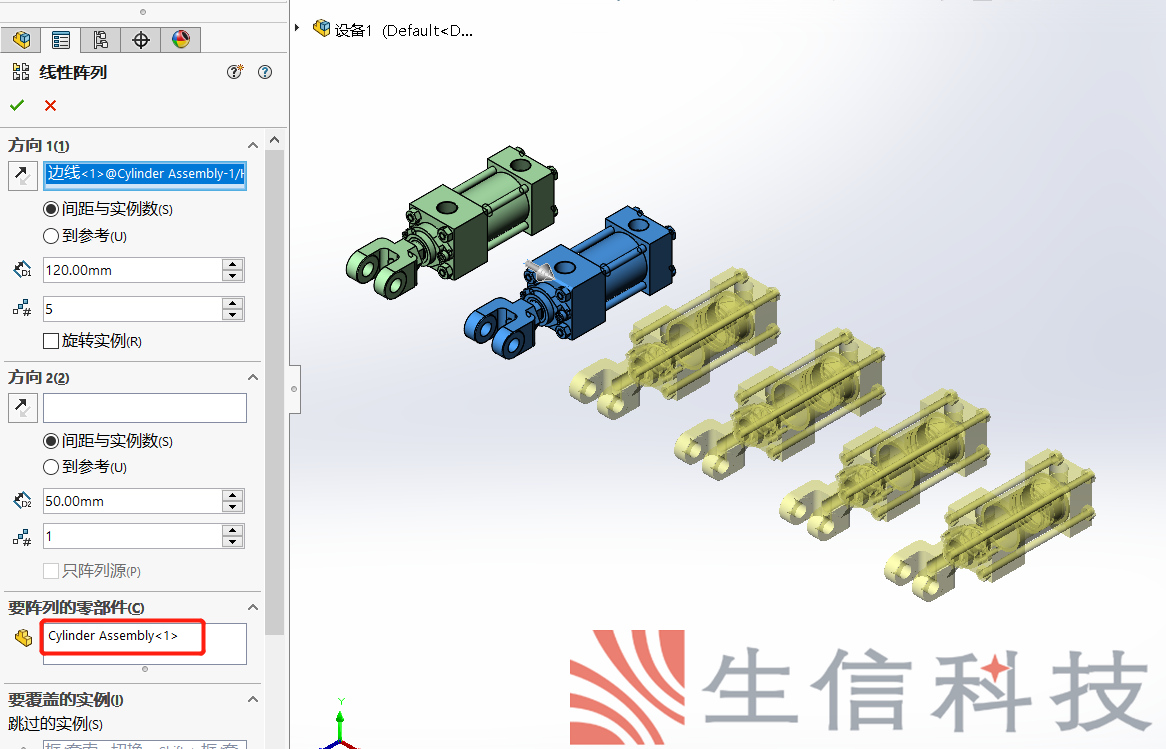

2、使用装配体特征“阵列零部件”快速复制子装配体。

图14

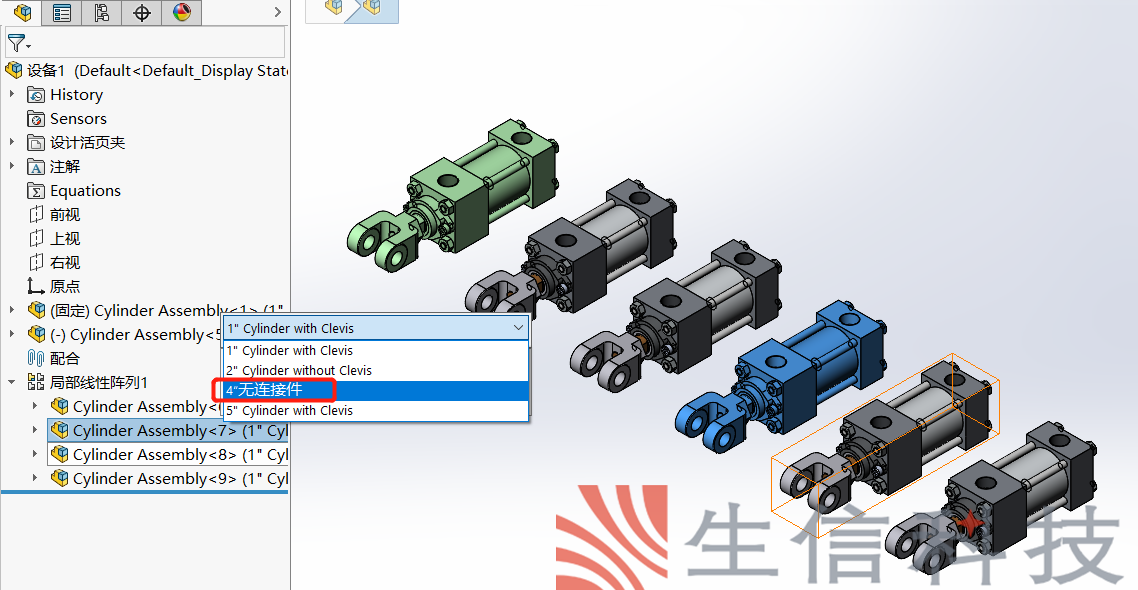

3、切换阵列特征下方子装配的配置。

图15

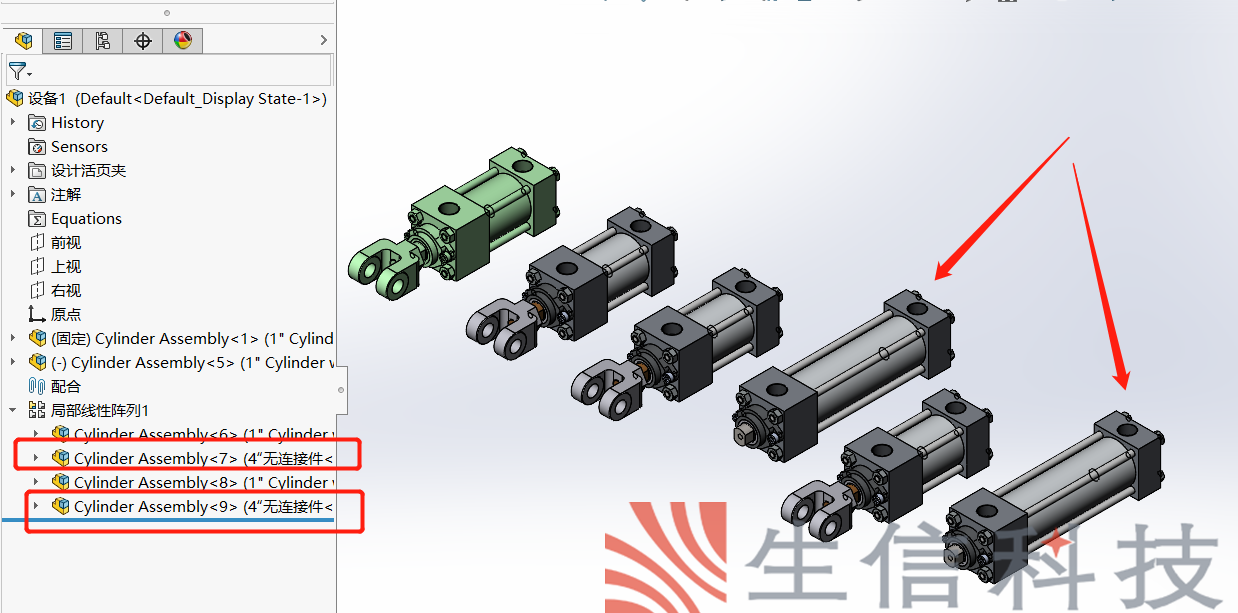

4、我们就得到了这样的总装配体。



图16

合理利用装配体配置可以缩短装配时间，提高工作效率。主要的利用思想为在子装配体的配置中引用不同规格的零件，生成总装时直接挑选需要的子装配置。
