每个人的头发都日子不好过的时候。对有些人来说，可能是每天。在使用SolidWorks样条线时，通常会感到头发状况不佳。因为无论您做什么，都无法让他们去想要他们去的地方。样条线无疑是SOLIDWORKS草图实体蕞具有自由精神的。对于过渡和消费者类型的曲面，它也可以是最强大的工具之一。

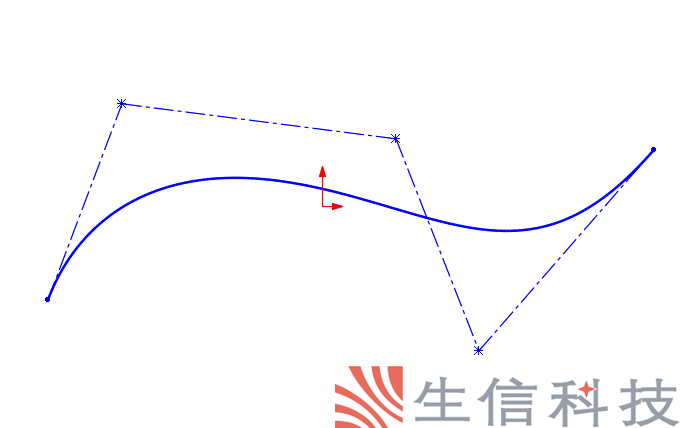

图1

在SOLIDWORKS中常见绘制样条线的方式有两种，通用样条线和样式样条线。通用样条线通过绘制样条线型值点的方式绘制样条线。这种样条线灵活度高，自由度大，可以反应设计师广阔的设计思路。但由于可控参数较多，控制样条线形状较为困难。这也是主要影响设计师头发数量的原因。
样式样条线则是依靠绘制样条线的辅助线的方式绘制样条线，虽然曲线形状受辅助线牵制，但相对比较容易控制参数，也是推荐绘制样条线的方式之一。

所以推荐下在SOLIDWORKS中创建和管理样条线的TOP 5技巧：

1.使用更少的型值点

这是一个最重要的，也是最容易做到的。一般我们在描绘曲线图案时，都会认为更多的点来绘制曲线，图案形状会更加的精确，有更多东西可以控制，能够更好的控制形状。但这并不时样条线工作的方式。

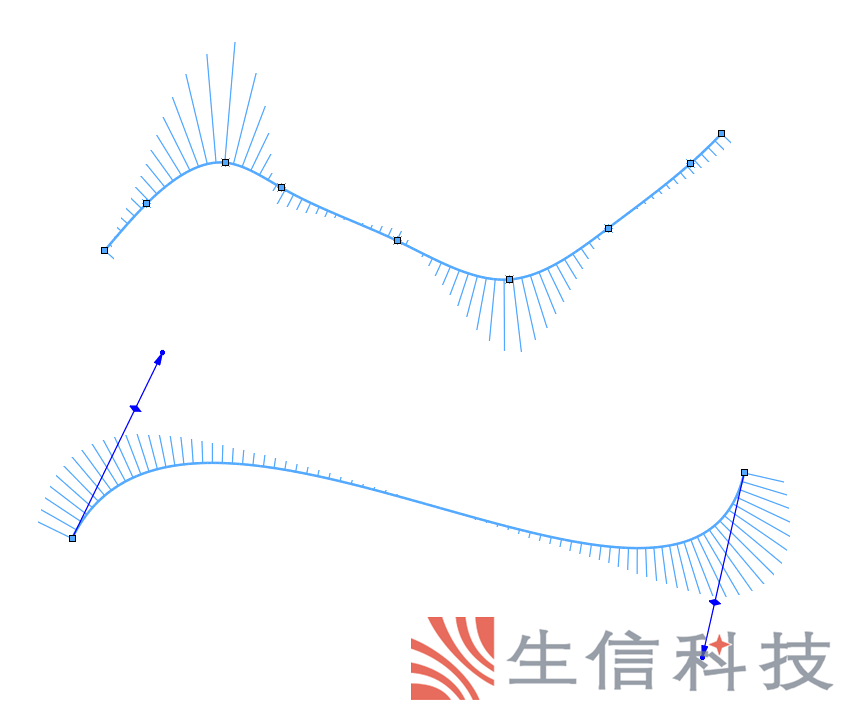

在此图像中，具有更多点的样条曲线曲率较差，而具有2点样条的曲线则曲率极好。

图2

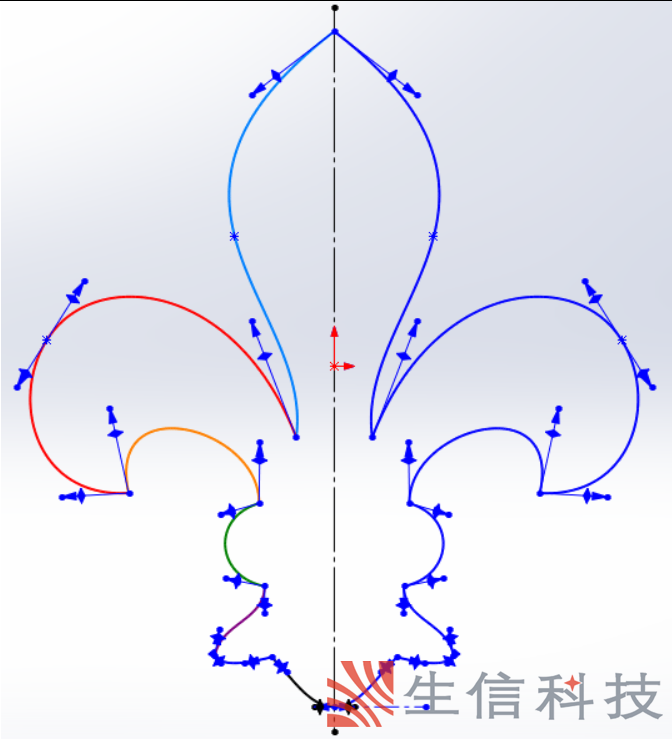

操作理念：从2点样条线开始。只有当无法获得所需的曲线，再右键单击“样条线”并添加一个样条线点！复杂曲线仍可以先使用2点样条线绘制，适当增加几个型值点。

2.创建约束

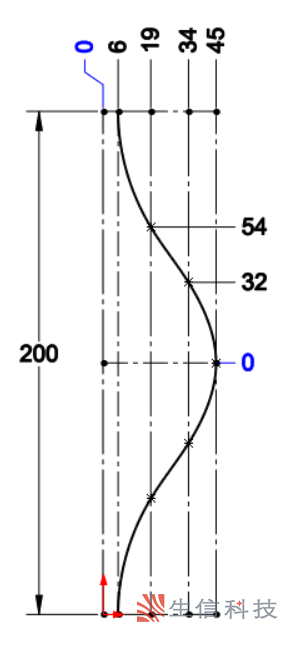

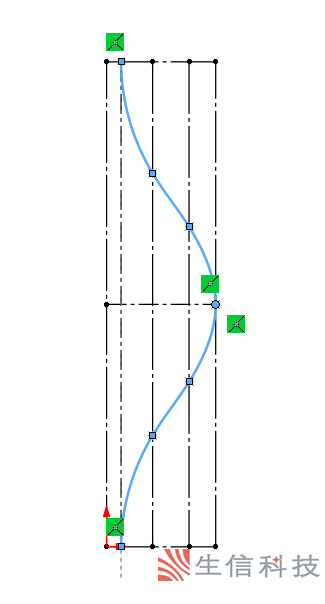

驯服样条曲线的一种方法是为样条曲线创建边界。这种方法简单有效。在这里，我们用中心线为样条线制造了一个“框架”，用于固定样条曲线。当然，您可以向样条线添加几何关系！

                                                     图3                                                                                                                                        图4

3.变更控制方法

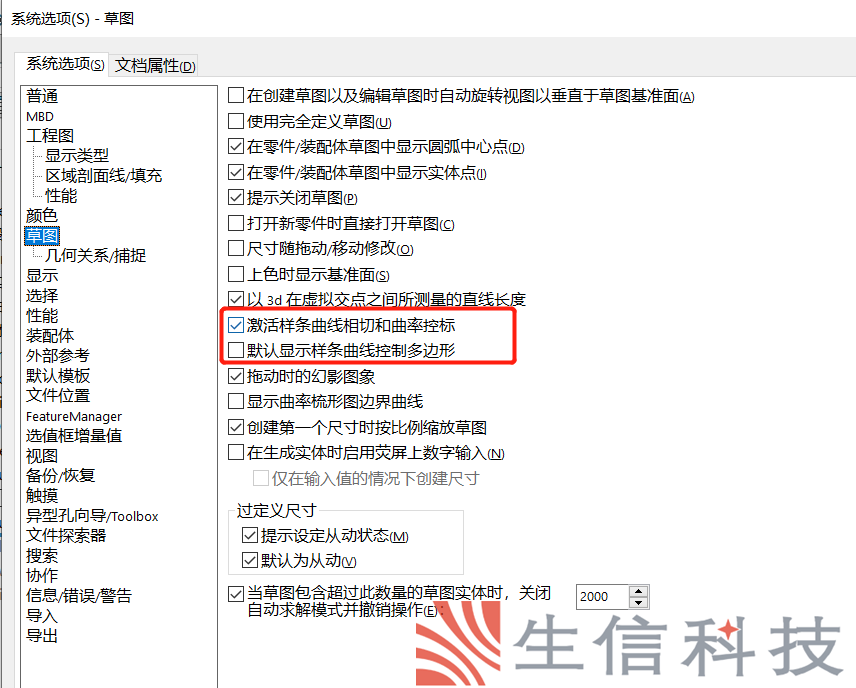

您知道标准样条有3种控制方法吗？这样一来，您就可以习惯于提供最多控制或最易于使用的方法。可以在这里找到选项：工具>选项>系统选项>草图。

图5

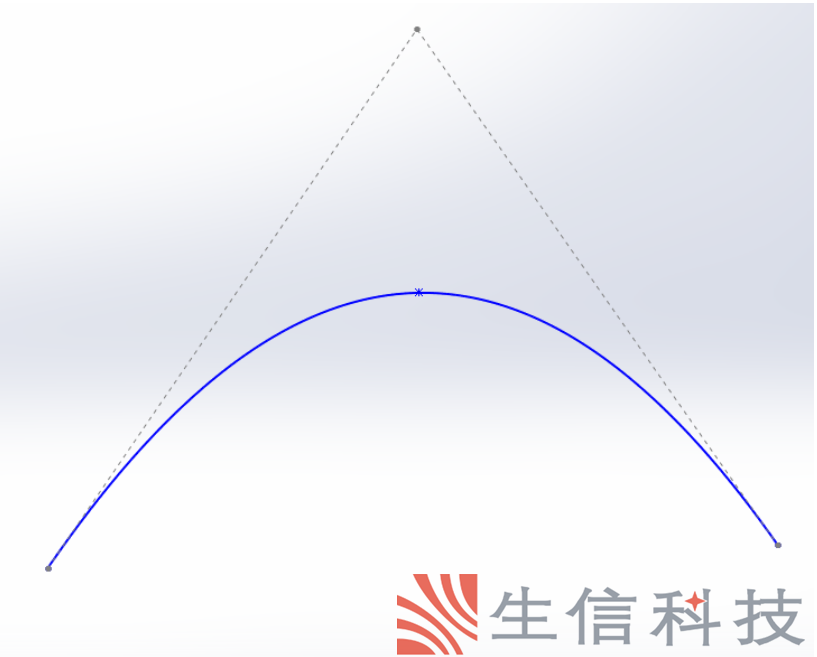

我们看到可以使用型值点，控制多边形。两者都无法为我们提供最少的控制量，但却提供蕞大的易用性。我们在这里看到我们通过样条点的位置来控制样条线。

图6

图7

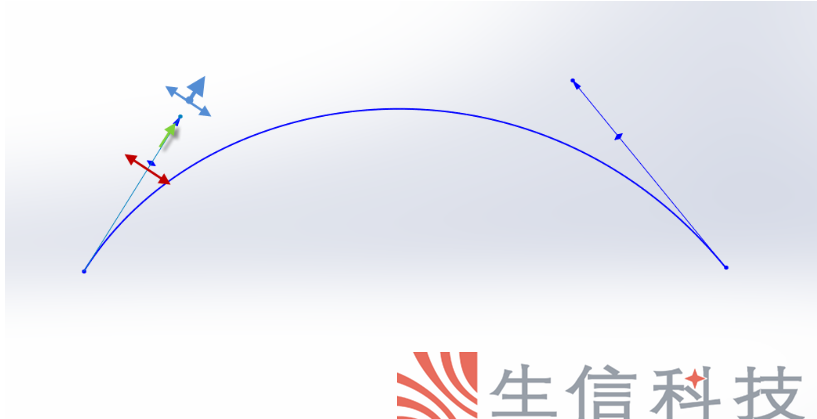

样条线手柄使我们可以控制每个点的权重。我们可以设置每个点的方向和大小。这是我偏爱的方法，但可以说是最难掌握的方法。句柄由3个控件组成。菱形仅允许您更改方向。箭头将仅允许您更改幅度。末尾的圆圈可让您立即更改两者。

图8

由于样条线手柄确实难以掌握，一般我们采取使用控制多边形粗调曲线型，然后再用手柄细调。

4.检查曲率

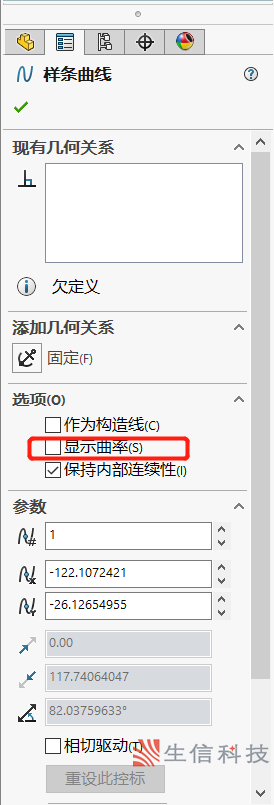

经常监视曲率，以确保可以创建平滑的几何体。SOLIDWORKS对我们来说很容易，因为我们要做的就是选择一个样条曲线，然后在属性中选择“显示曲率”。寻找陡峭的梳子部分，以及梳子在曲线两侧拐点的位置。避免梳子高度急剧变化。

图9

5.样式样条线

到现在为止，您可能已经听说SOLIDWORKS曲面基于称为NURBS的数学公式。
NURB是非均匀有理B样条。B样条线（Basis-Spline的缩写）是我们在SOLIDWORKS中处理标准样条线的方式。

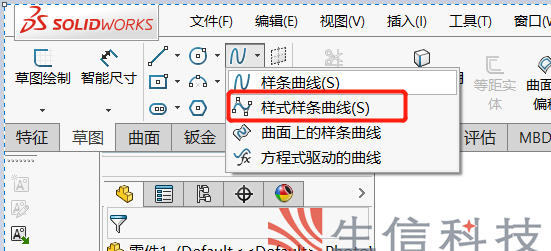

但Solidworks2014推出了样式样条线，它允许我们绘制所谓的“控制多边形”，而不是绘制型值点。样式样条可以在以下位置找到：

图10

图11

而且，我们能够为辅助线添加尺寸和关系。这使我们第一次可以直接标注的样条线！
希望本文能帮助您克服对Spline工具的恐惧！到那里去，开始制作时尚的产品！
