当我们提起SOLIDWORKS中的符号，首先想到的就是图块，也可能是附加在注释文本字符串上的符号。这篇文章我们来看看作为注释文本插入的符号是如何制作的。

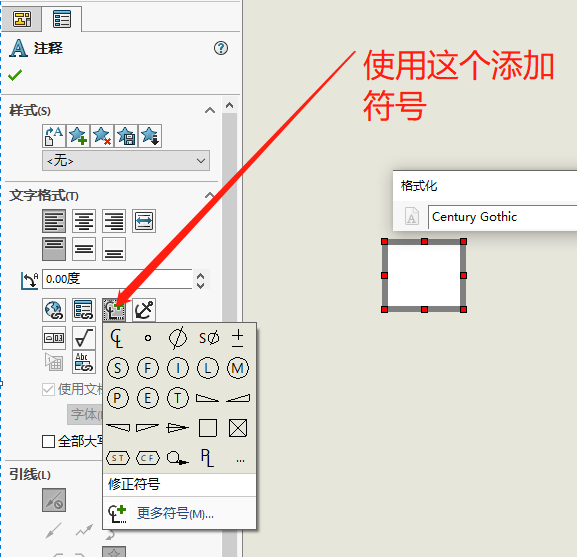

让我们从简单的基本符号插入开始。如果想在SOLIDWORKS文档中插入符号。首先单击“注释”命令并单击某个位置以定位文本框，然后使用“添加符号”命令来添加符号，如下图1所示。

图1

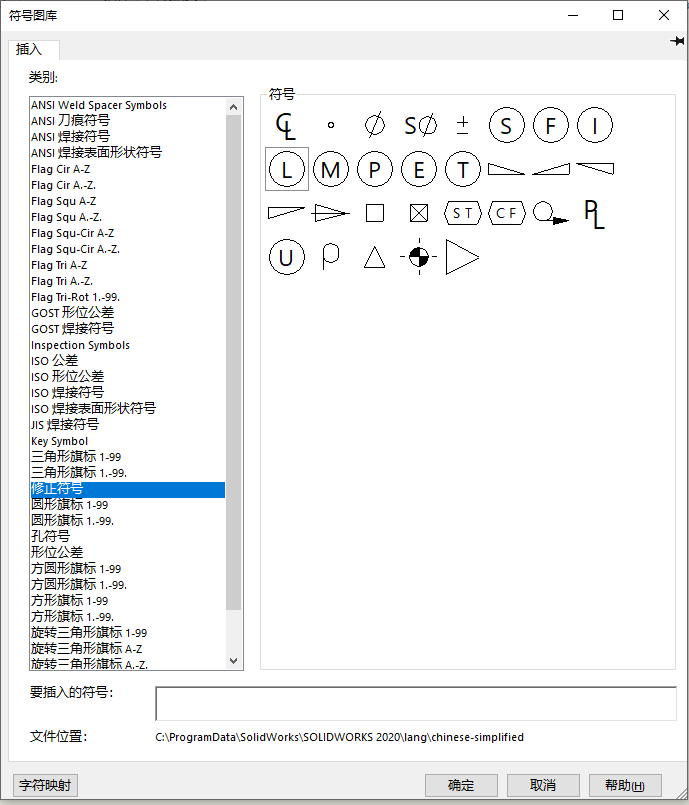

选择“添加符号”之后，我们可以在下方弹出的窗格中选择需要的符号。如果这里没有你想要的符号，我们会选择“更多符号”来打开符号图库。



图2

PS：符号库窗口底部附近的“文件位置”指示了符号库文件的路径。根据SOLIDWORKS的安装位置，路径可能略有不同。符号库文件的名称是“gtol.sym”。它是一个标准文本文件，可以在Windows记事本中打开。要建立新符号可以采取直接更改sym文件的方式，或者将sym文件复制到新的位置进行更改。修改sym文件之前蕞好备份一份原始文件。

如果要在记事本中打开gtol.sym文件，您将注意到指示用于定义符号的格式选项的说明，以及有关单位的信息和称为符号“网格空间”的内容。这些指令是相当模糊的，但值得庆幸的是，有大量的现有符号可以帮助学习代码，或者适合于创建自定义符号。

下面我们来解析下文本内容：

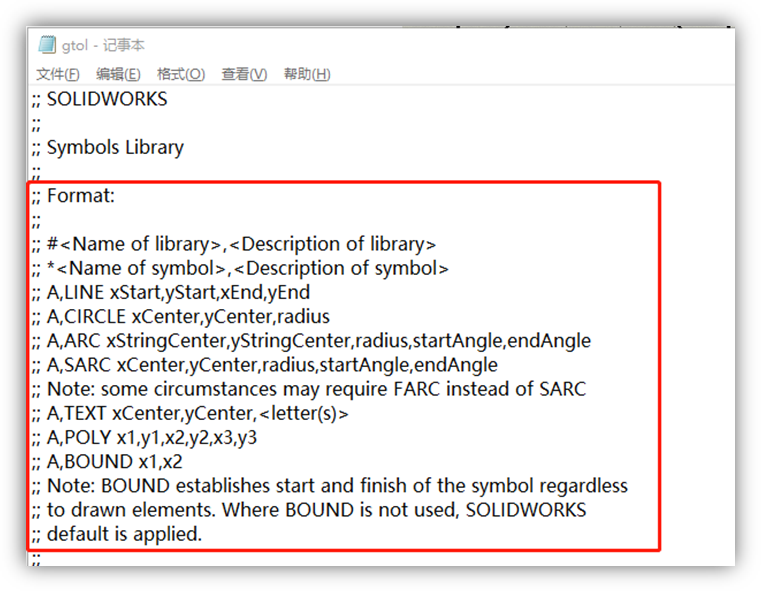

1、 首先这里规定了符号图案的建立方法。
这部分规定了一个符号的必备要素，指示了图案绘制的规则。比如：画直线需要直线的起始点和终止点的x,y值。

图3

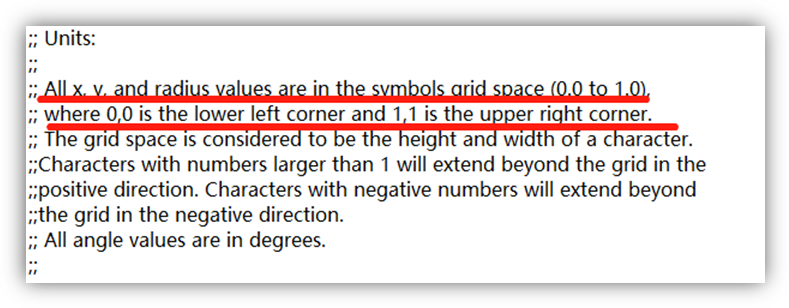

2、这里规定了符号建立的范围大小和单位。

图4

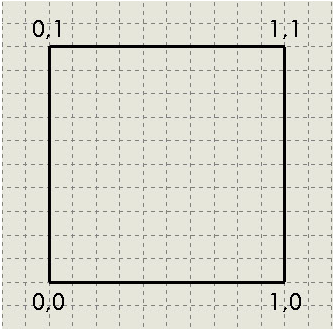

上图中红色线条划出的两句设定了图元范围大小。使用典型的笛卡尔坐标系来描述，将栅格空间看作1 x 1块。x，y坐标0,0在左下角，x，y坐标1,1在右上角，如图5所示

图5

3、分号是用来“注释”的。换言之，任何前面带有分号的行都被视为注释，仅供参考。它们实际上并产生符号。

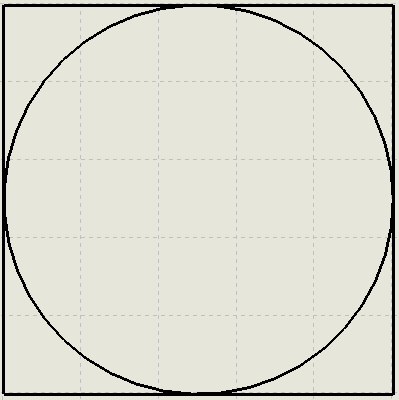

那么如果我想添加一个如下图6所示的符号要怎么做？

图6

首先，我们需要在库文件中为自己的自定义符号创建一个位置。导航（滚动）到文件底部并添加一些分号和注释供您参考。也许是这样的：

图7

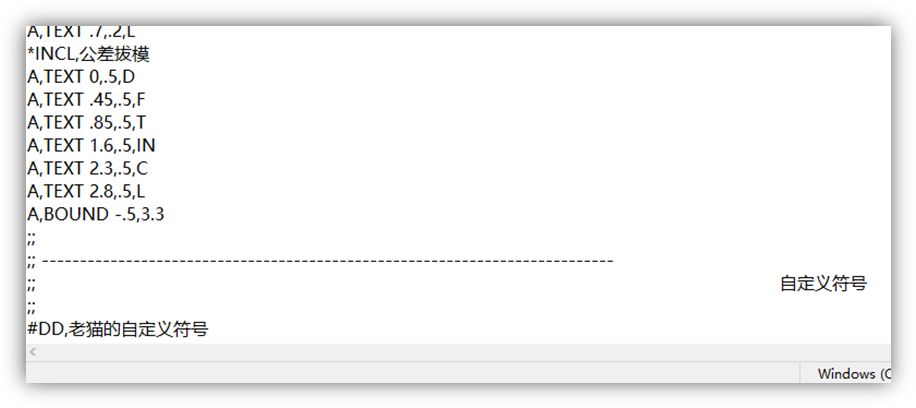

接下来，我们需要给这个库一个惟一的名称和描述。在下一行中，“DD”是类别名称，“老猫的自定义符号”是该类别的描述。与此库文件中的其他类别相比，类别名称必须惟一。如果存在另一个具有该名称的类别是否存在的问题，请使用记事本的“查找命令”来查看该类别名称是否已经存在。

#DD,老猫的自定义符号

图8

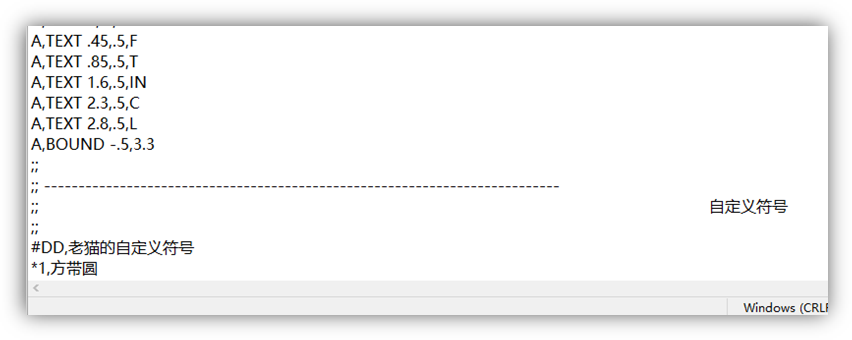

下一行必须是符号的名称，后跟说明。该名称在此特定类别中必须是惟一的。在下一行中，“1”是符号名，“方带圆”是符号的描述。

*1，方带圆圈

图9

蕞后，我们需要绘制图案，按照解析文件的步骤1添加线段和圆。

对于线段，需要先定义线段的起点和终点的x,y值。

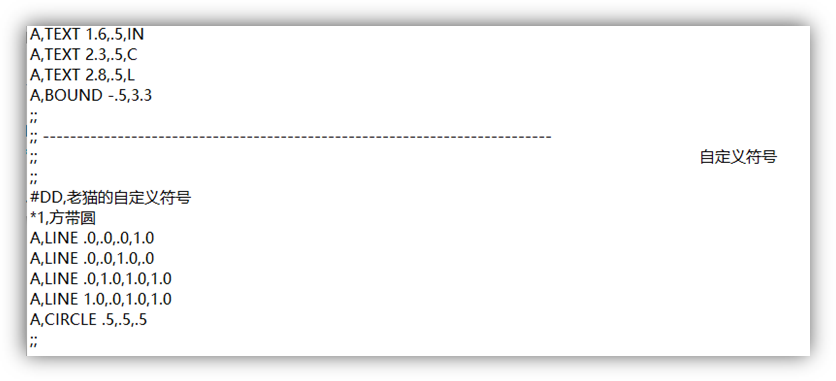

对于圆，需要定义圆心的位置和圆的半径。所以绘制方带圆的图案需要下面语句：
A,LINE .0,.0,.0,1.0
A,LINE .0,.0,1.0,.0
A,LINE .0,1.0,1.0,1.0
A,LINE 1.0,.0,1.0,1.0
A,CIRCLE .5,.5,.5

图10

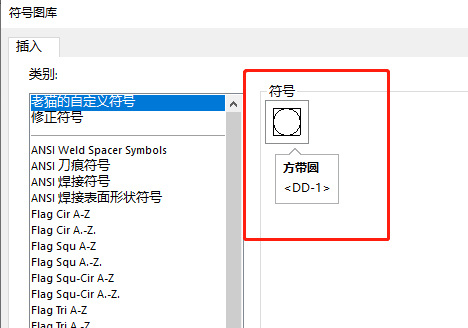

字符都定义好之后保存“.sym”文件。将存放文件的位置添加到SOLIDWORKS中。就可以在插入符号时选用。

图11

只要在编写图案的时候按照语句要求正确编写就可以顺利的产生图案！有需求的朋友们试起来吧~~
