SOLIDWORKS图像品质设置对文件大小和系统性能的影响
发布时间：2020-08-21 信息来源： 浏览次数：
SOLIDWORKS图像品质设置对文件大小和系统性能的影响非常大。不同的模型外形对整体性能是否也会有影响呢？因此我们会使用4种基本形状：立方体、圆柱体、球体和圆环来进行一系列的测试。

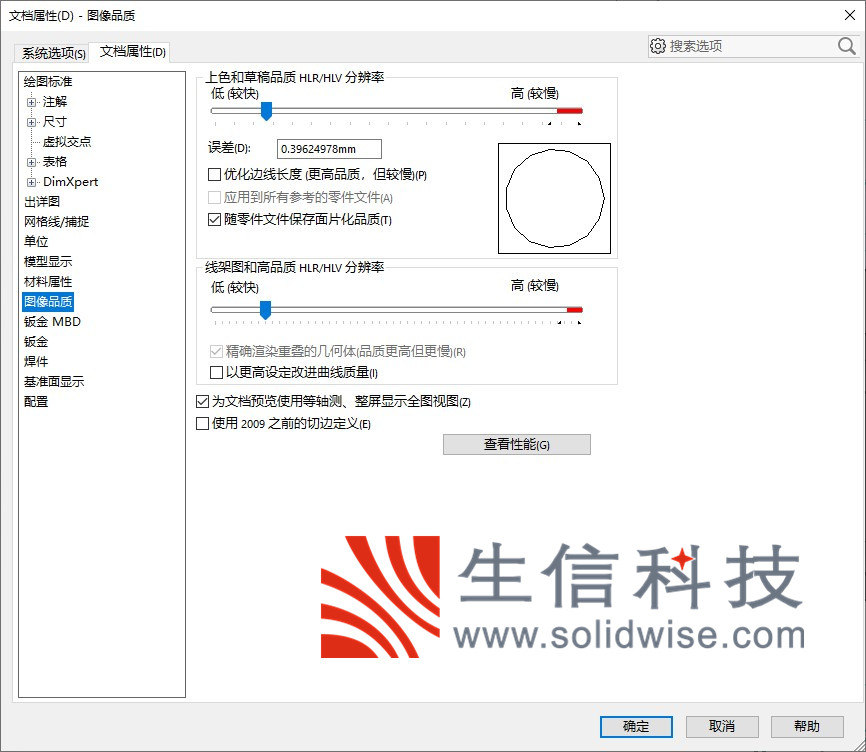

这个测试内容，就是通过调整“图像品质”选项设置中的不同设置来查看4种基本形状的文件大小。

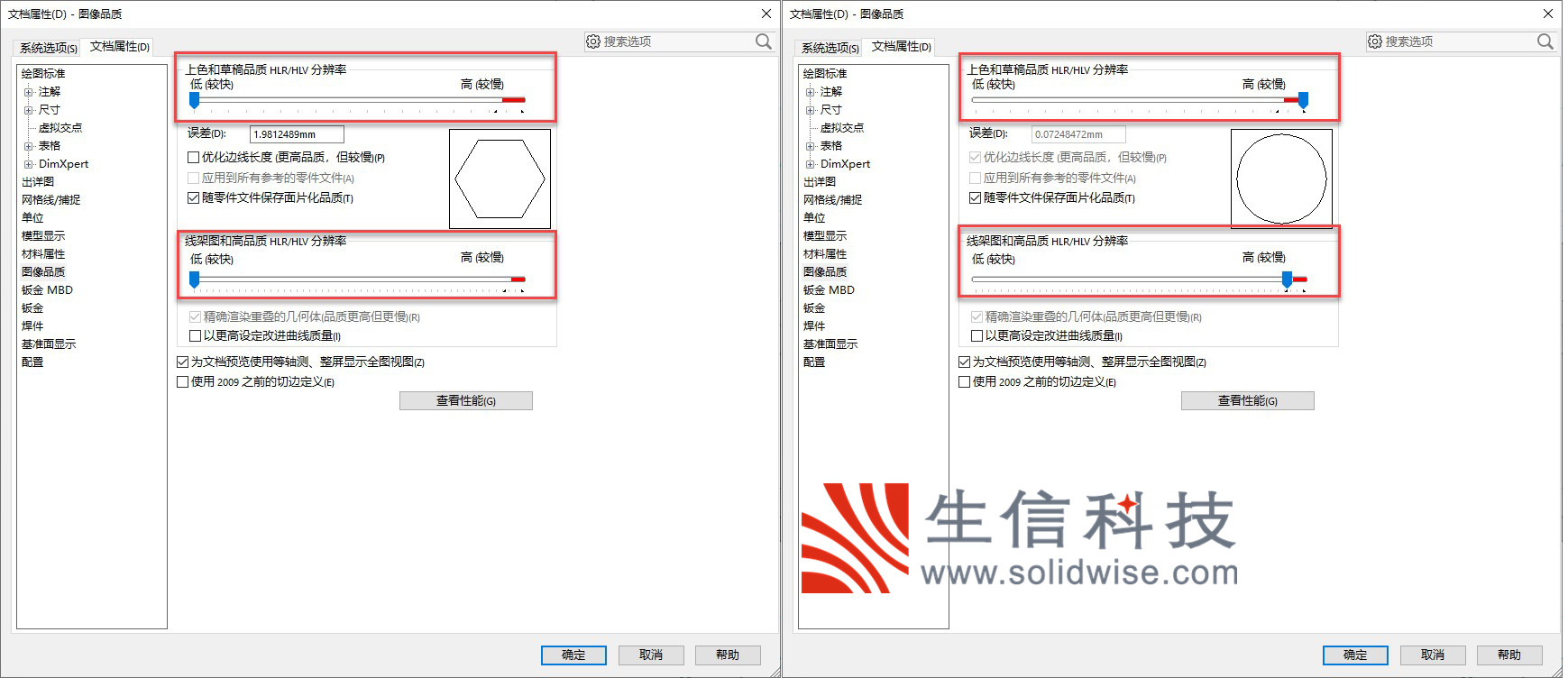

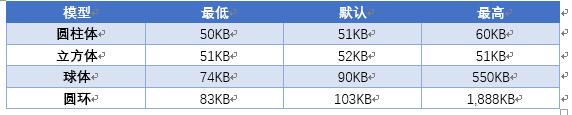

将“上色和草图品质HLR/HLV分辨率”和“线架图和高品质HLR/HLV分辨率”的滑块调至蕞低、蕞高以及软件默认值，每调整完一次将文件单独进行保存，蕞后比较4种基本形状在三种不同的图像品质下的文件大小。
而具有更多弯曲形状的球体和圆环受到的影响非常大，这是由于在SOLIDWORKS中创建曲面的三角形数量所致。
但是如果我们希望模型显示既光洁平滑，文件大小又不会明显变大。是否有办法呢？

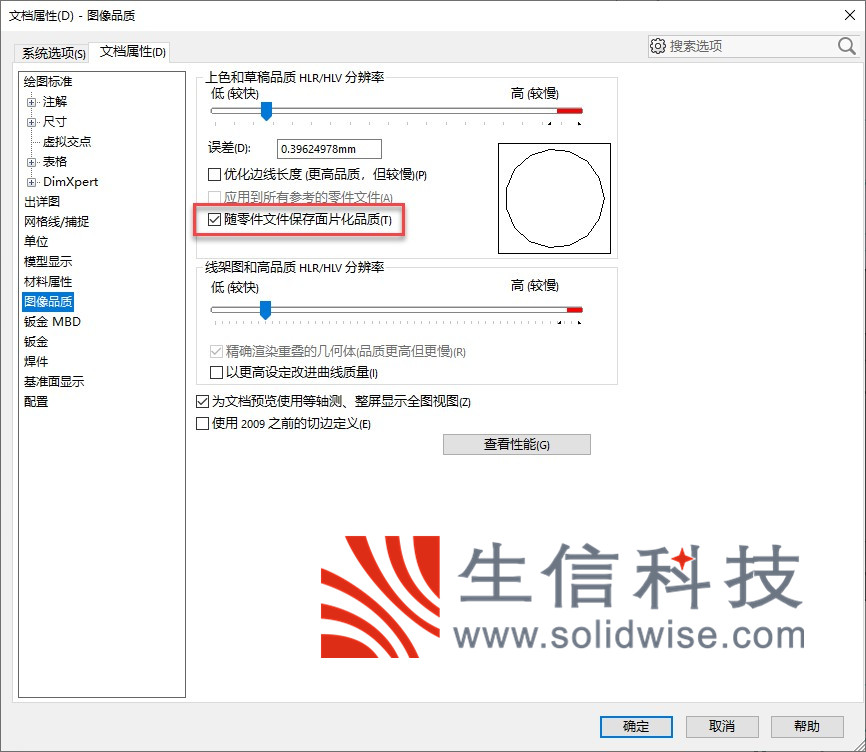

在“图像品质”的设置中有一项“随零件文件保存面片化品质”的选项。该选项在勾选时，会将当前的显示信息保存在文件中，而清除选择后，文件大小会降低。

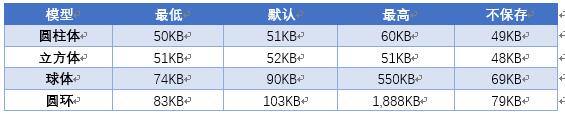

我们将以上选项取消勾选，并且将图像品质调整到蕞高。
这个测试内容，就是通过调整“图像品质”选项设置中的不同设置来查看4种基本形状的文件大小。
将“上色和草图品质HLR/HLV分辨率”和“线架图和高品质HLR/HLV分辨率”的滑块调至蕞低、蕞高以及软件默认值，每调整完一次将文件单独进行保存，蕞后比较4种基本形状在三种不同的图像品质下的文件大小。
而具有更多弯曲形状的球体和圆环受到的影响非常大，这是由于在SOLIDWORKS中创建曲面的三角形数量所致。
但是如果我们希望模型显示既光洁平滑，文件大小又不会明显变大。是否有办法呢？
在“图像品质”的设置中有一项“随零件文件保存面片化品质”的选项。该选项在勾选时，会将当前的显示信息保存在文件中，而清除选择后，文件大小会降低。
我们将以上选项取消勾选，并且将图像品质调整到蕞高。
