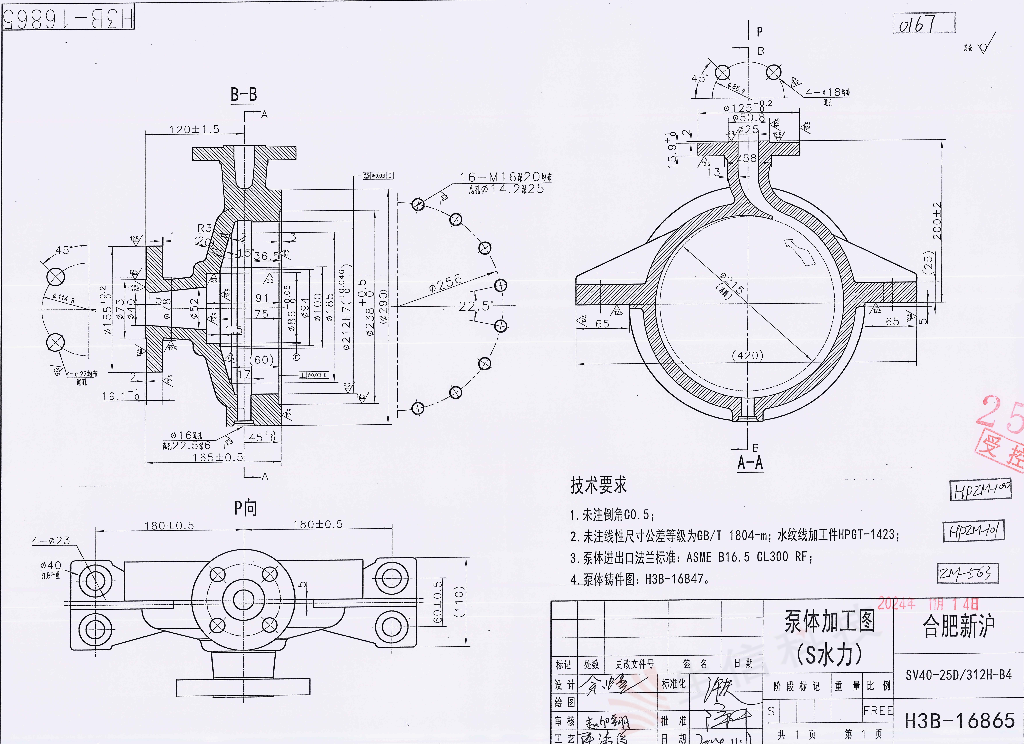

基于CAXA所制作的“H3B-16865泵体加工图”，在SolidWorks中绘制“H3B-18280 泵体加工图”的工程图，以表达相同的工程图所需内容。

此文中，主要体现如何使用SolidWorks工程图的功能实现“H3B-16865泵体加工图”中的各个视图，包括两个剖面视图、孔位展示视图、俯视图。

第一步：俯视图制作

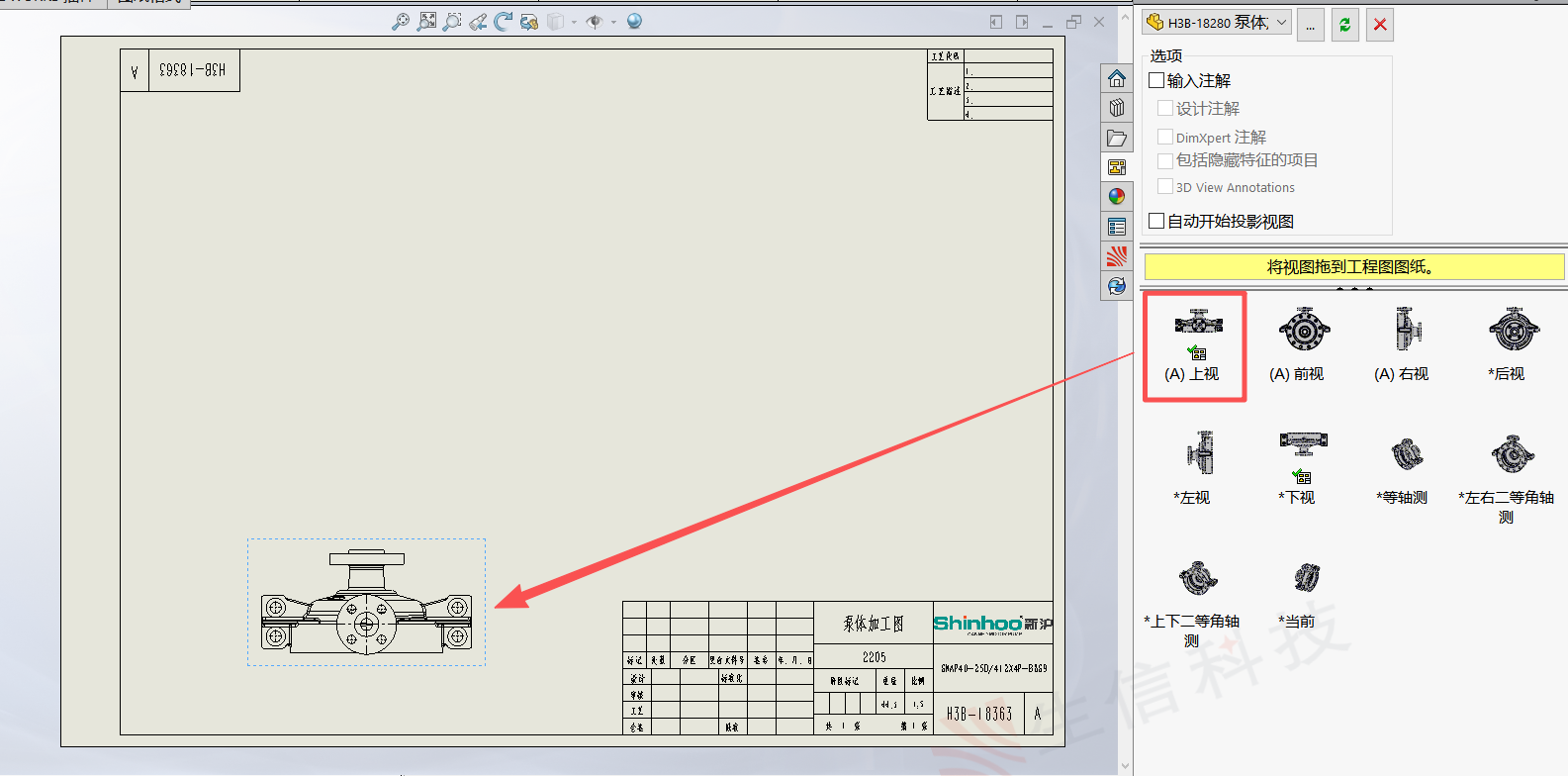

在“活动窗格”的“视图调色板”中，选择对应的俯视图直接拖动到工程图中即可。

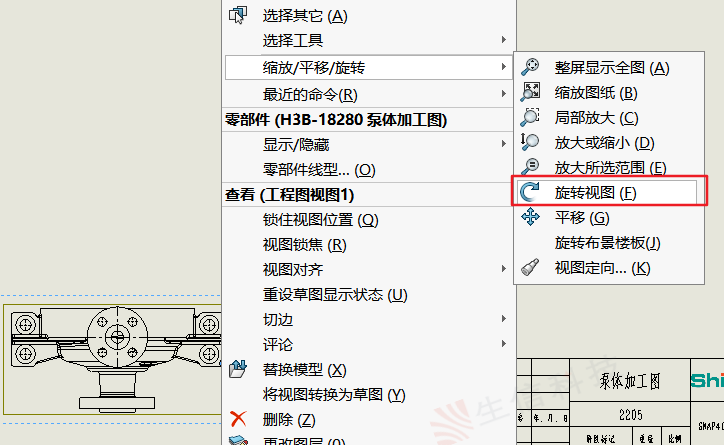

如果视图方向与需求不符，右键该视图选择“缩放/平移/旋转”旋转到自己需要的角度。

如果视图大小需要调整， 可以选择：

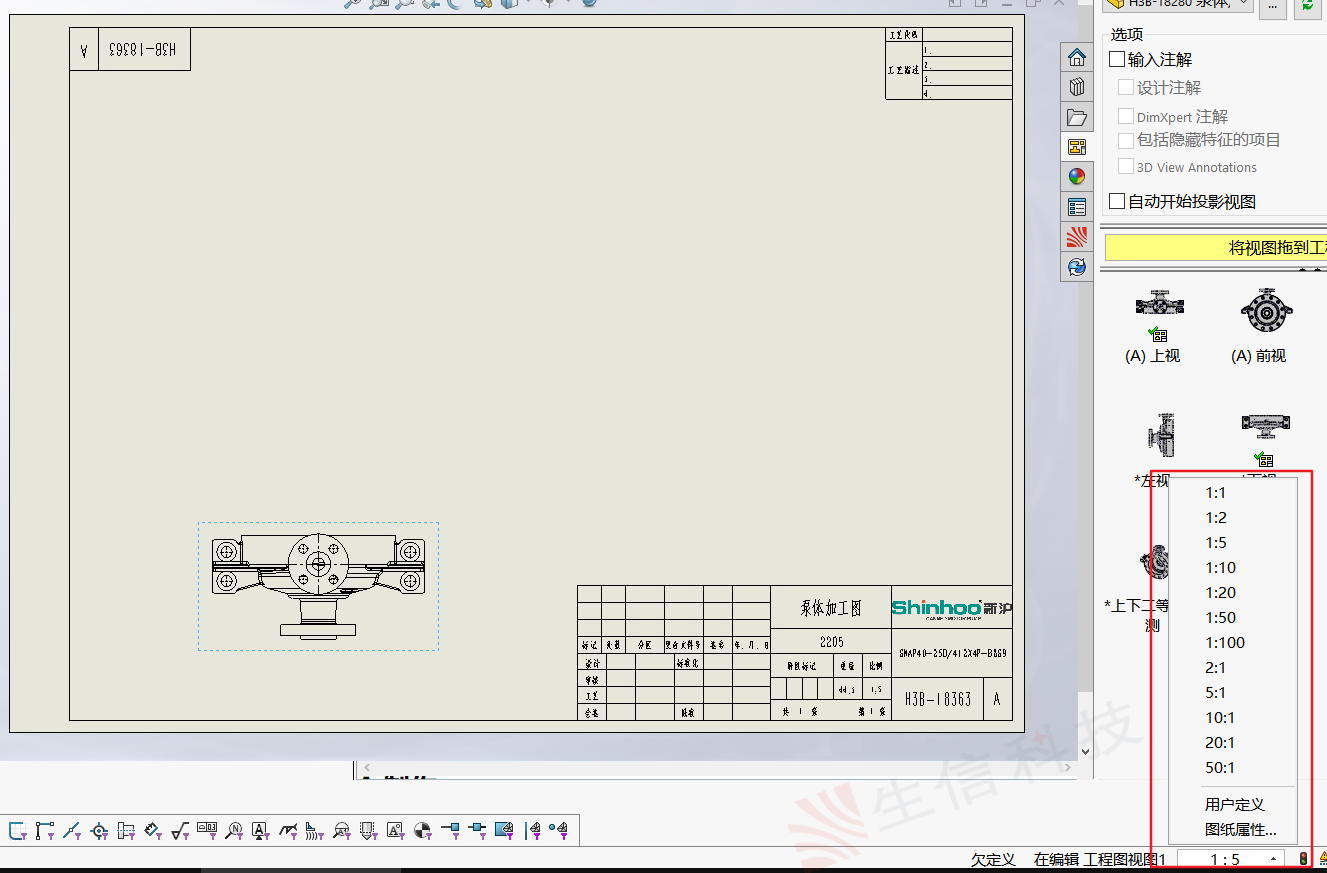

(1) 调整图纸比例：

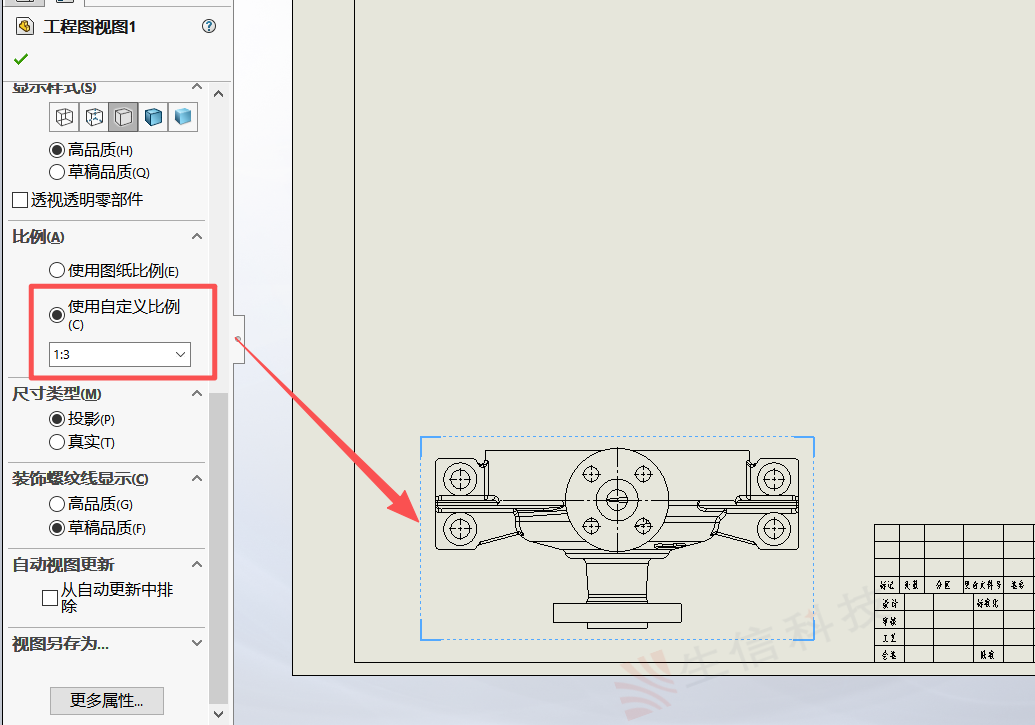

(2) 调整视图比例：

第二步：剖面图A-A制作

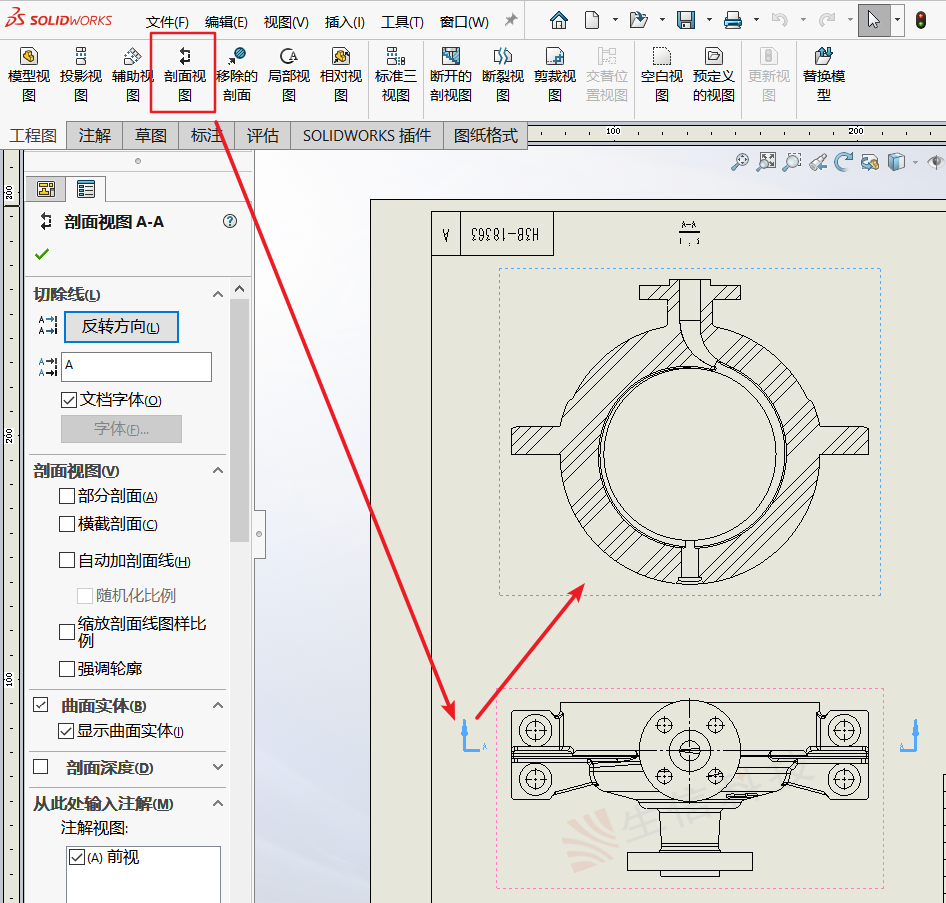

使用“剖面视图”功能，通过剖“俯视图”，制作“剖面图A-A”：

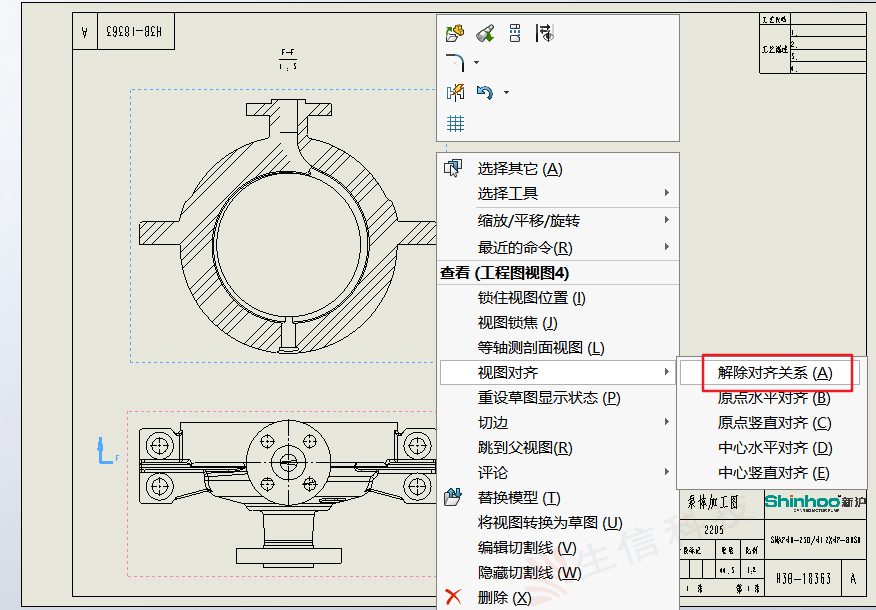

如果想移动“剖面图A-A”，右键选择“视图对齐”，单击“解除对齐关系”：

第三步：剖面图B-B制作

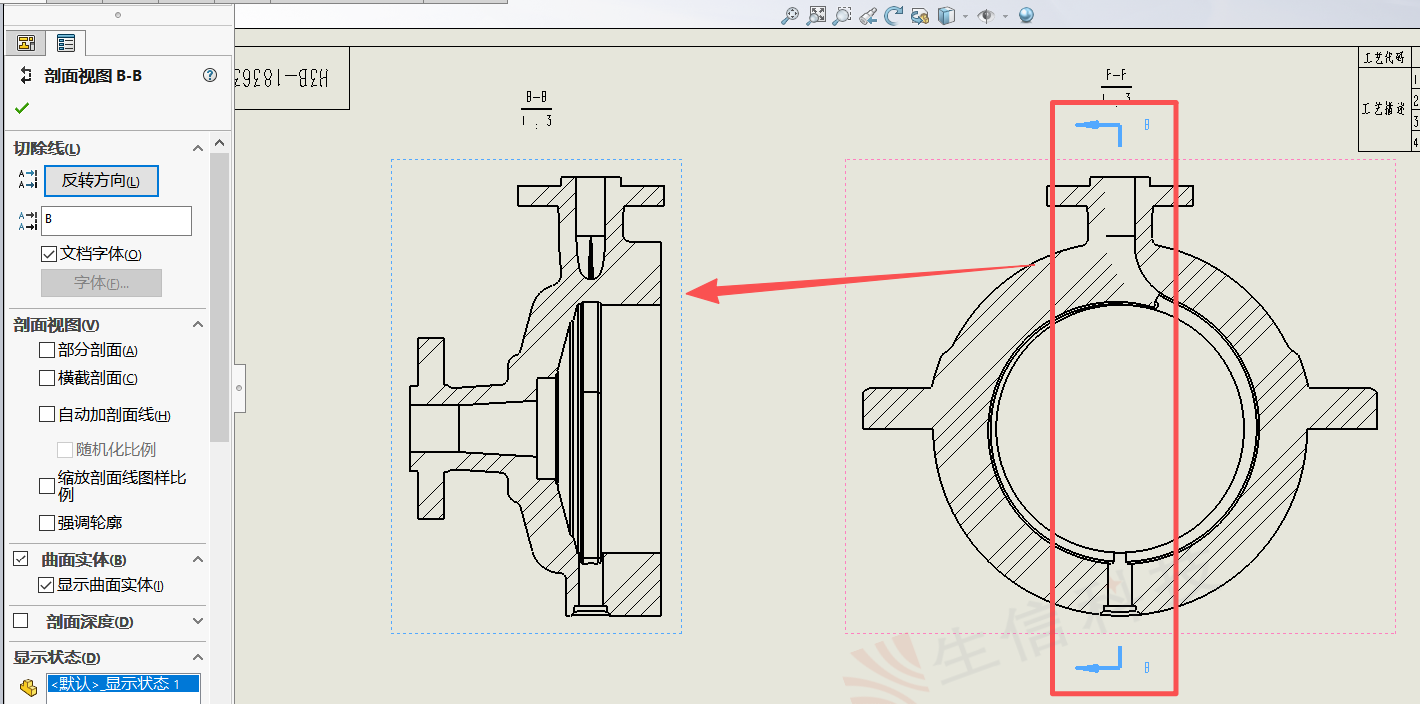

使用“剖面视图”功能，通过剖“剖面图A-A”，制作“剖面图B-B”：

第四步：孔位展示视图制作

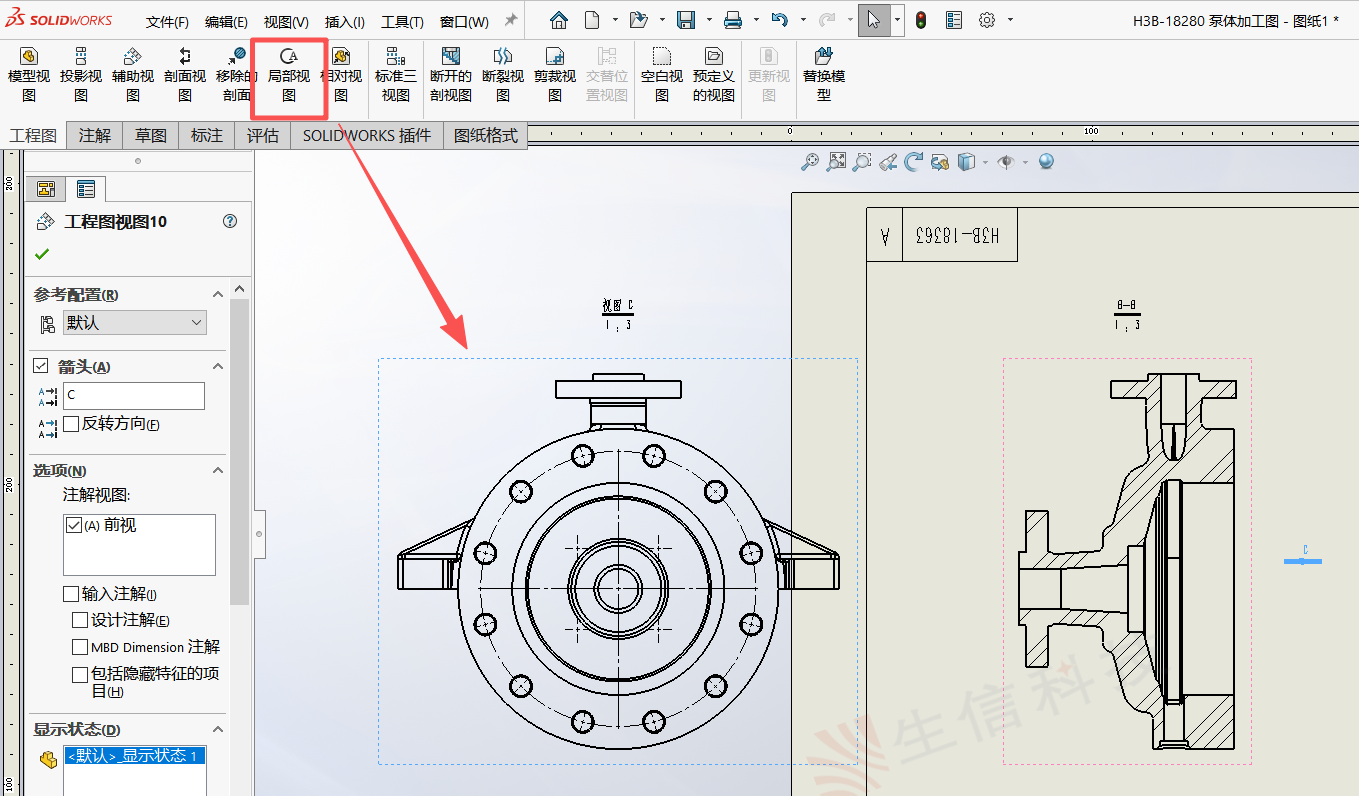

方法一：使用“局部视图”功能，通过剖“剖面图B-B”，制作“孔位展示视图C-C”：

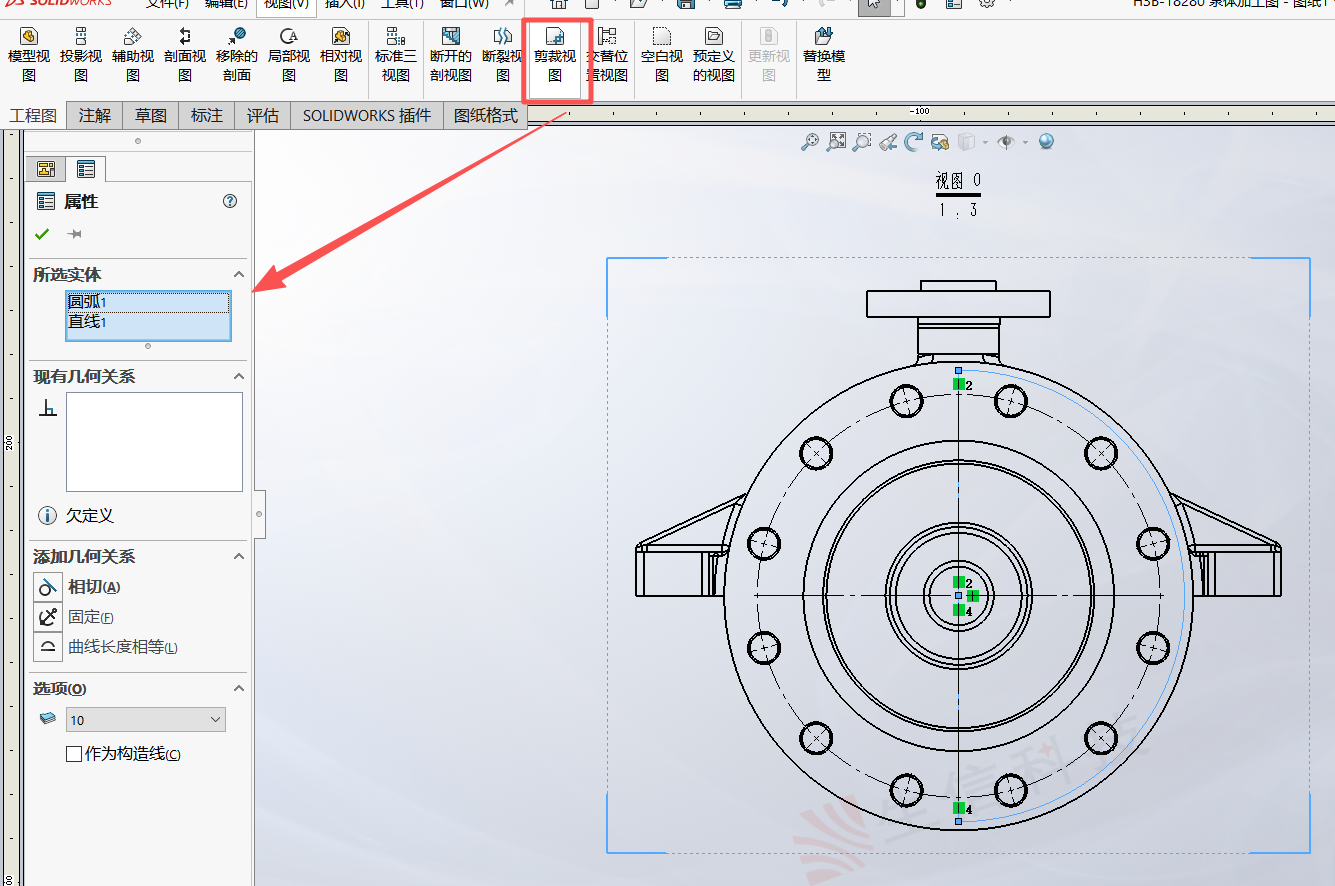

使用“剪裁视图”功能，通过草图绘制需要的形状，进行“剪裁视图”得到需要的视图样式。

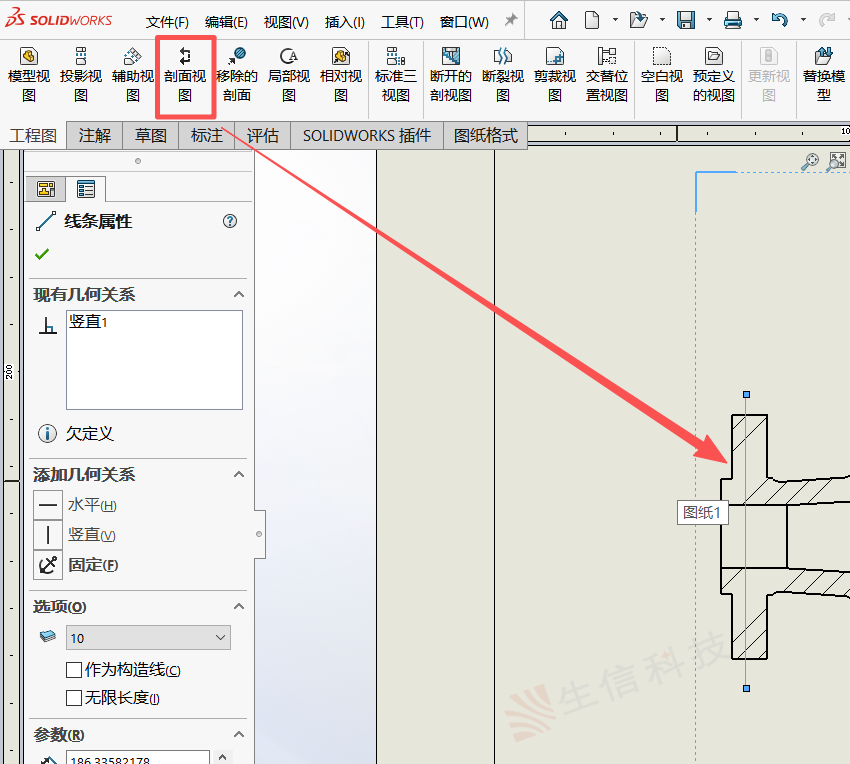

方法二：使用“剖面视图”功能，通过绘制的直线进行剖切，制作“孔位展示视图D-D”：

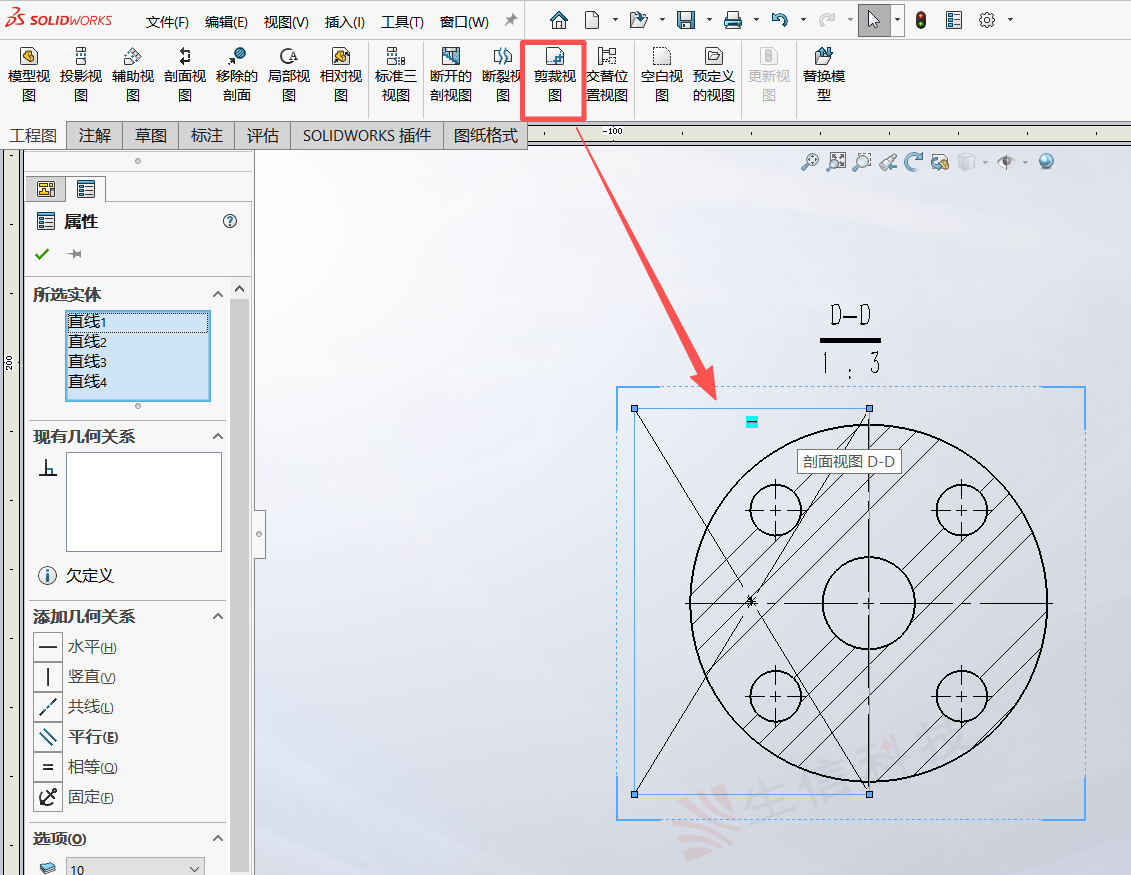

使用“剪裁视图”功能，通过草图绘制需要的形状，进行“剪裁视图”得到需要的视图样式。

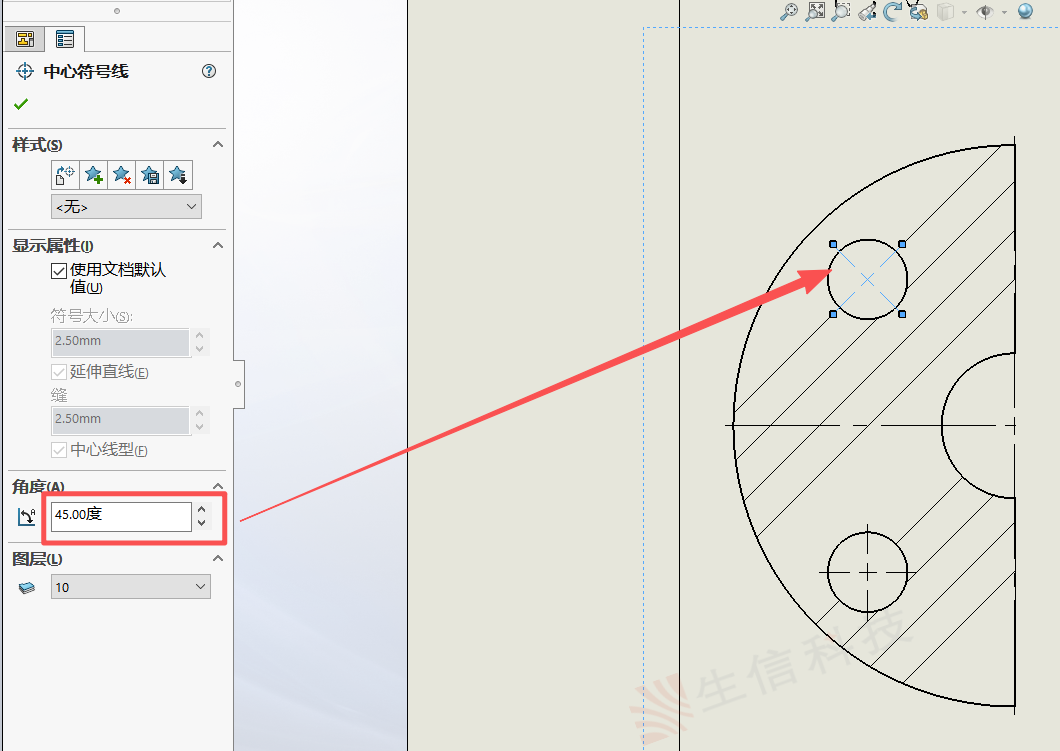

孔位的中心线角度调整，仅需选择（可多选）对应的中心线，并填写角度。

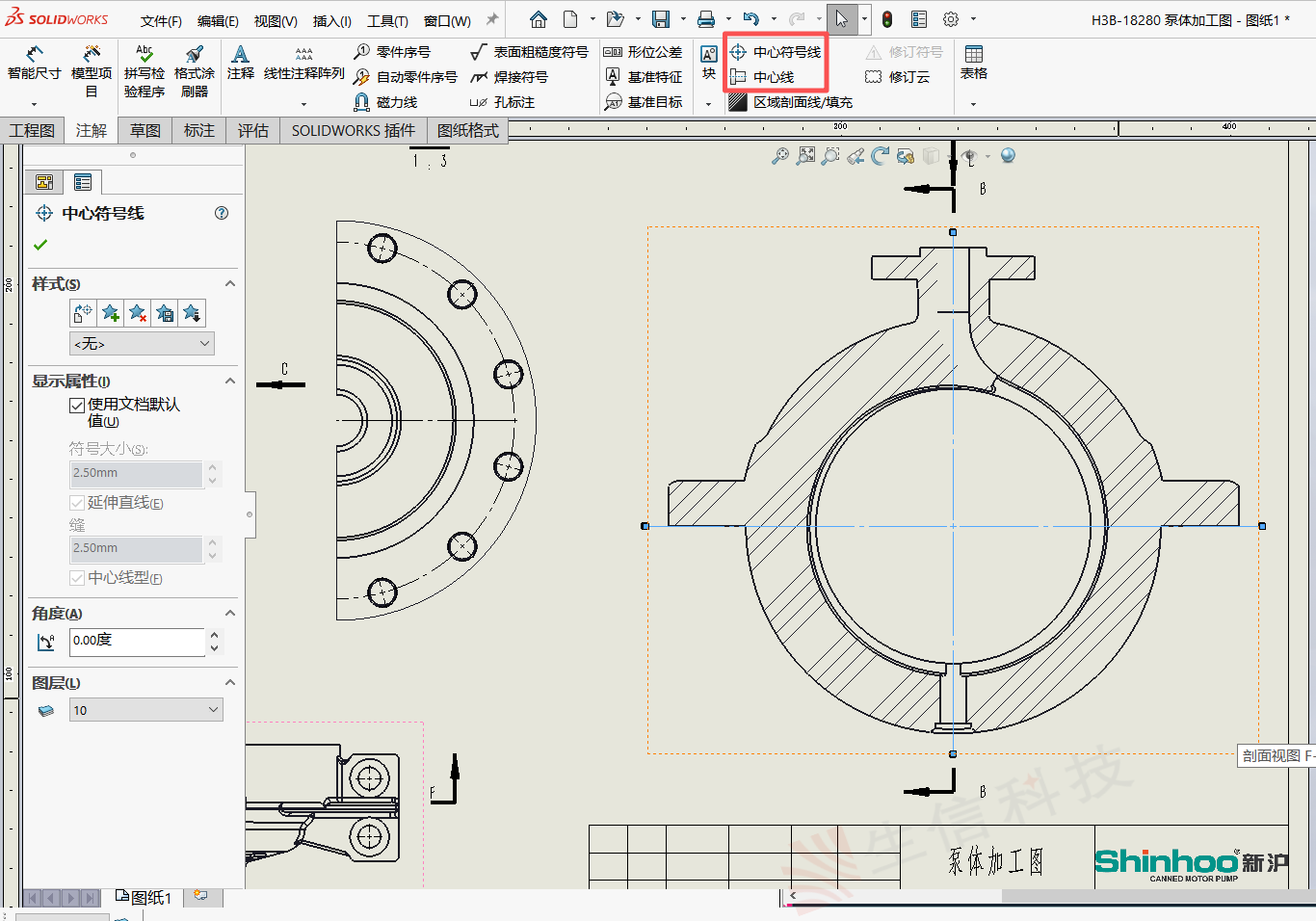

其他中心线的手动添加方式：

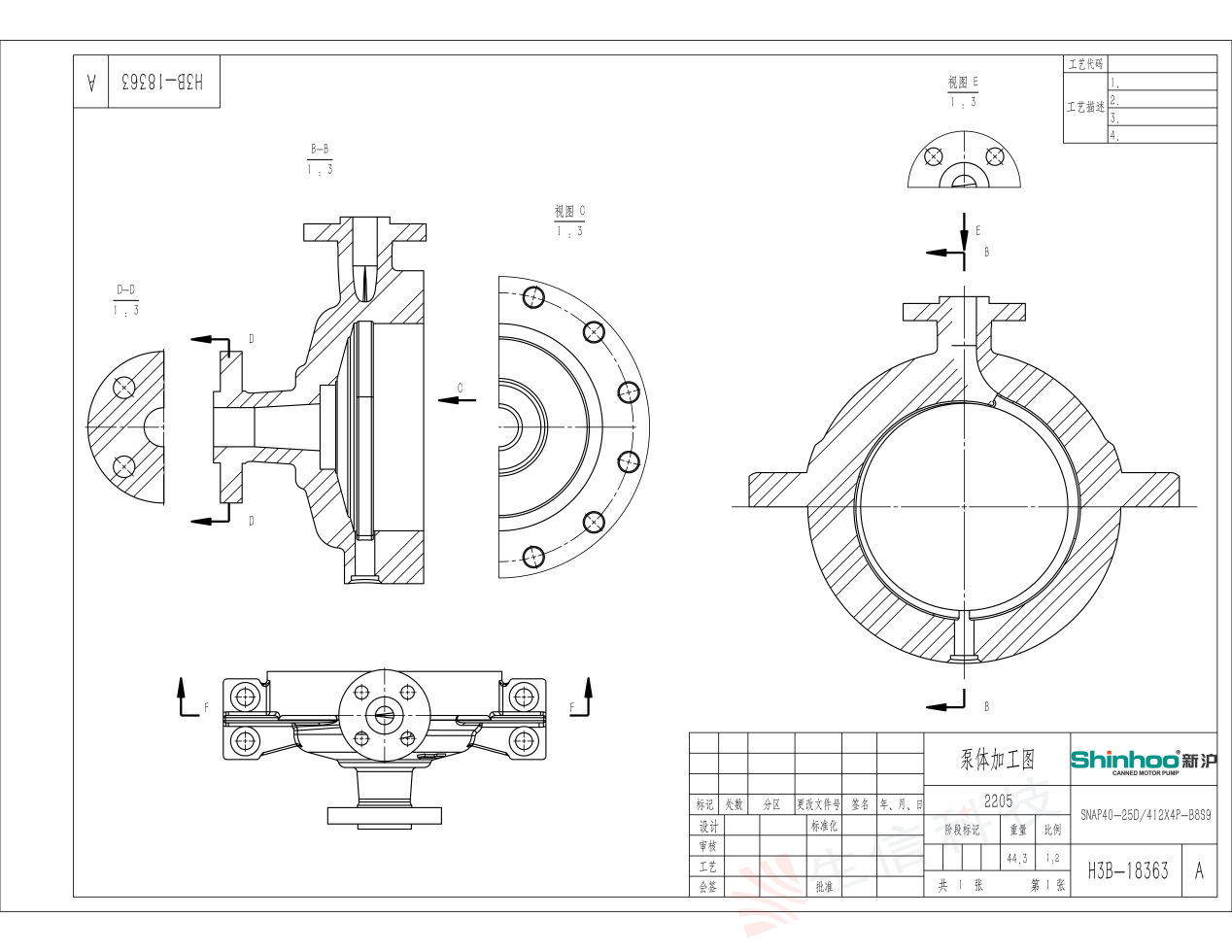

整体视图展示
