让我们向您展示一项基本但至关重要的曲面建模技能：将曲面转换为实体。

与普遍的看法相反，实体建模和曲面建模技术是互补的，在 SOLIDWORKS 中进行设计时，了解如何将曲面转换为实体至关重要。

无论何时使用符合人体工程学、自由形状或有机形状、特别注重平滑曲率的形状，甚至是有缺陷的（通常是输入的）几何形状，都应该考虑使用曲面建模工具。

什么是曲面建模？

与实体建模相反，任何创建都将具有壁厚或实体体积（以及因此的重量），表面没有厚度，并且完全没有重量。

曲面可以用作参考几何体，就像拉伸实体的终止条件一样，但通常用于一次生成一个面的复杂实体几何体。

我们建议使用混合使用实体和曲面建模技术的工作流程。

您习惯用于创建实体的大多数相同工具都可用于创建曲面。

这些选项包括拉伸、旋转、扫掠、放样和边界。

这些工具与填充曲面等仅曲面功能结合使用，可用于一次构建一个面的复杂模型的外壳，这是使用实体特征对应物难以实现的工作流程和结果。

如何从多个曲面创建实体？

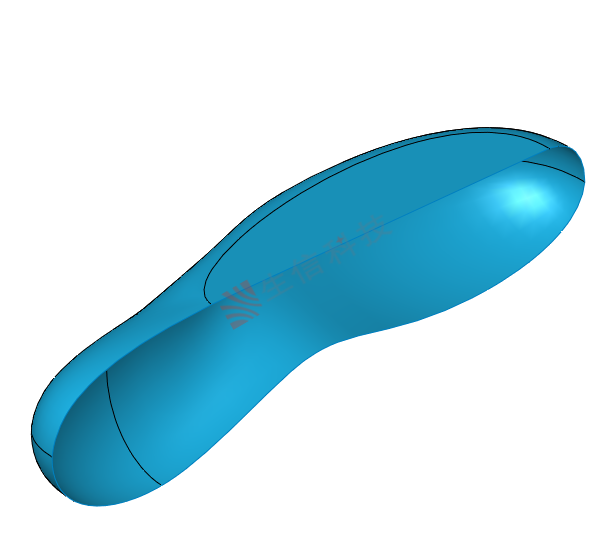

下面的模型是通过仅使用曲面并使用“缝合曲面”命令将它们编织在一起创建的。

虽然这看起来像一个具有完全实体体积的标准实体，但通过模型的剖面视图将证明没有一个面具有厚度。

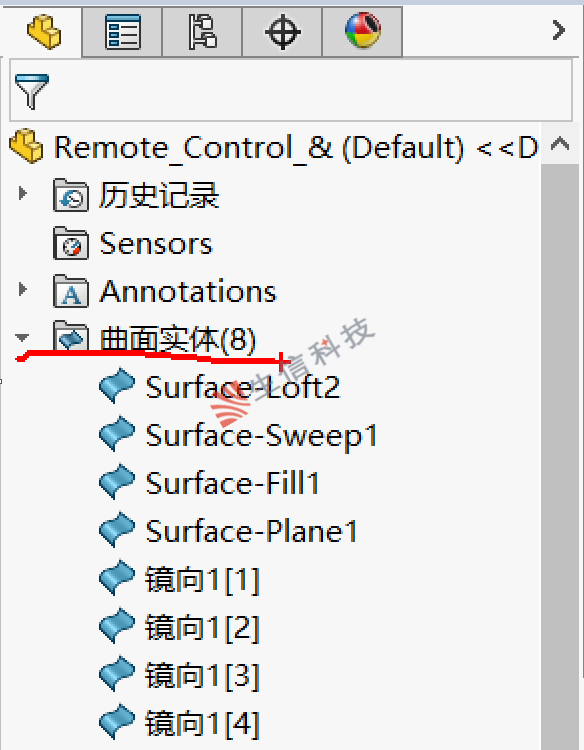

查看“曲面”文件夹，我们可以看到 8 个单独的曲面体。尽管这些面看起来似乎完美连接，但 SOLIDWORKS 当前将它们视为断开连接。

在这种情况下，我们需要一个完整的表面来填充其体积并创建一个实体。

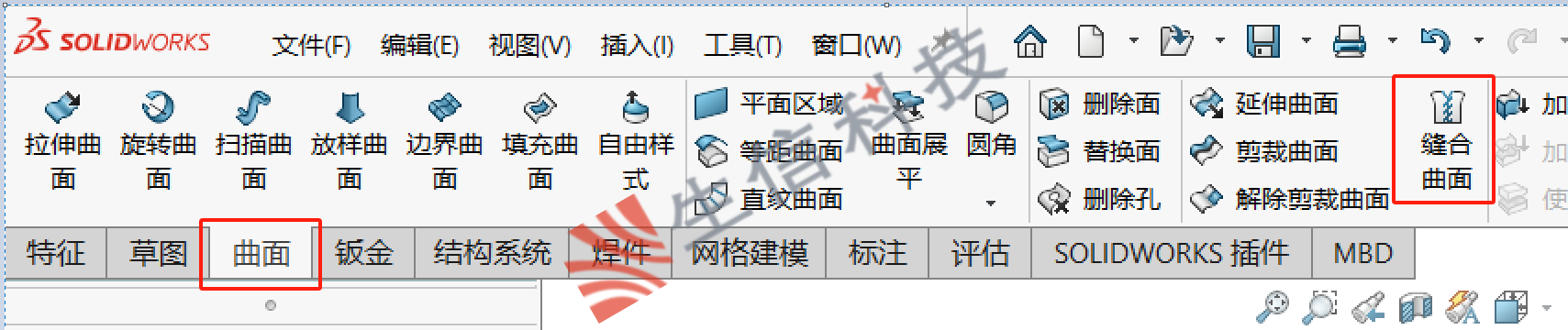

为了将这些曲面合并为一个实体，我们使用“曲面”选项卡上的“缝合曲面”命令。

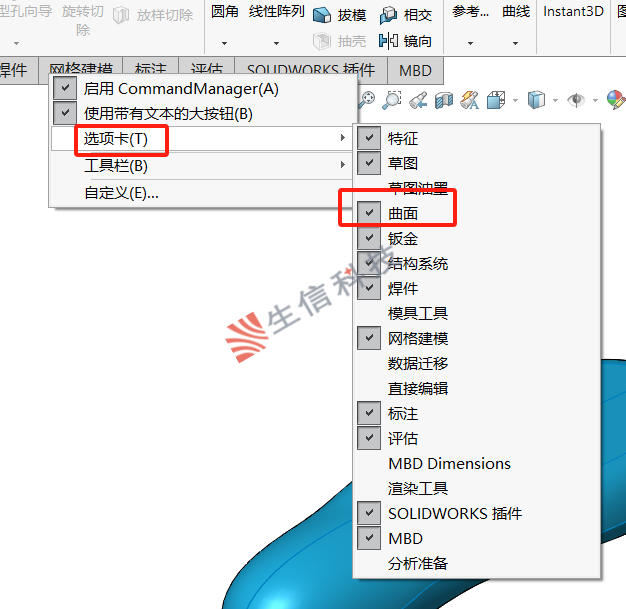

如果您没有看到“曲面”选项卡，请右键单击 Command Manager >选项卡并启用“曲面”。

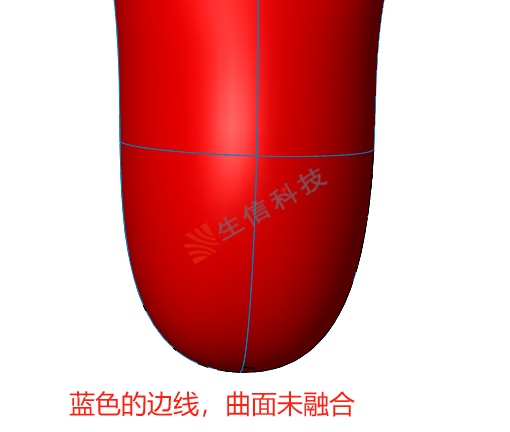

重要提示 - 在处理曲面时寻找蓝线。如果两个表面完美地连接在一起，则会显示一条黑色的边缘线。如果两个曲面之间的边线为蓝色，则尚未融合。

它们可能边对边完美对齐，但如果它们没有融合，则两个表面将完全断开。

如何在 SOLIDWORKS 中缝合曲面？

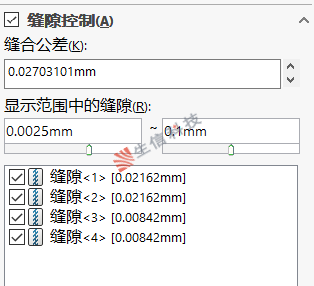

只有具有相邻边的曲面才能缝合在一起。有时边缘之间可能存在轻微的不连续性，这就是为什么我们使用内置的“缝隙控制”工具来修复边缘。

“缝隙控制”工具可用于高亮显示和修复曲面体之间对齐不完美的开口。

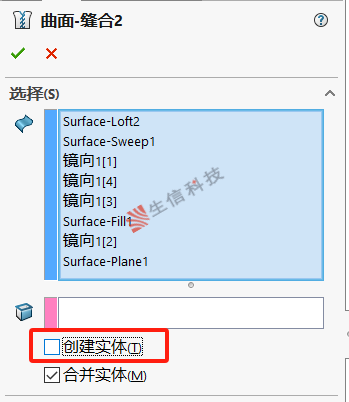

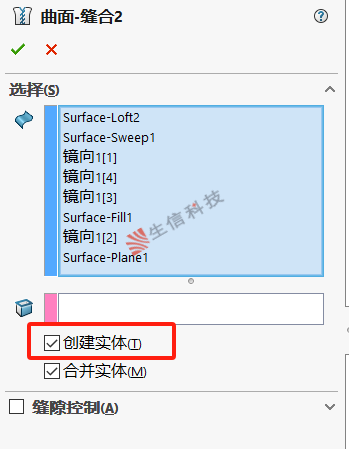

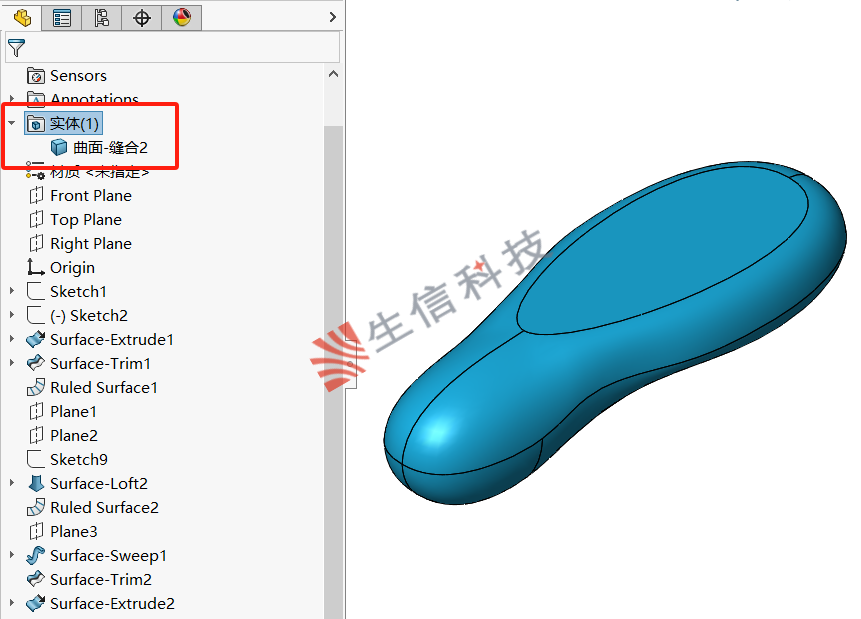

由于这是一组封闭的曲面体，我们可以直接从“缝合曲面”属性管理器创建实体。只需选中“创建实体”复选框，我们现在在实体文件夹中只剩下一个实体。

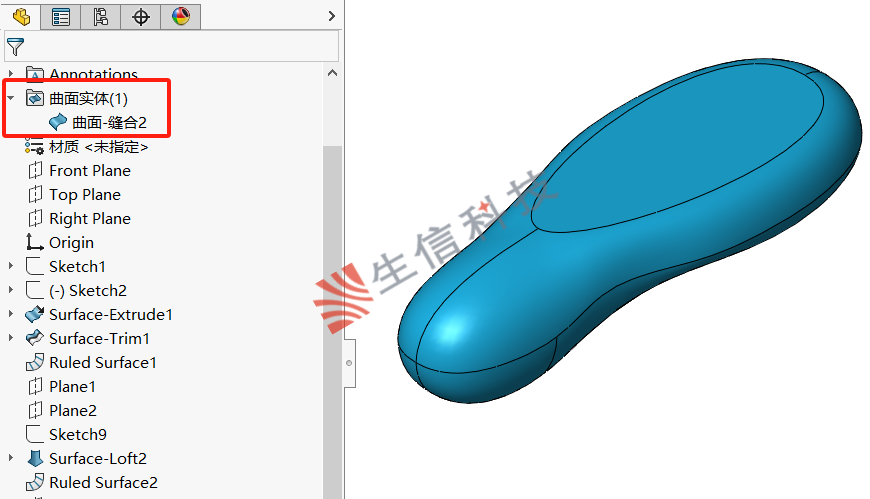

如果我们忽略“创建实体”选项，那么我们将得到一个完全融合的单个曲面体。

要将这个封闭的曲面转换为实体并为其指定壁厚或封闭体积，我们可以使用“加厚”命令并选择我们的单个曲面。

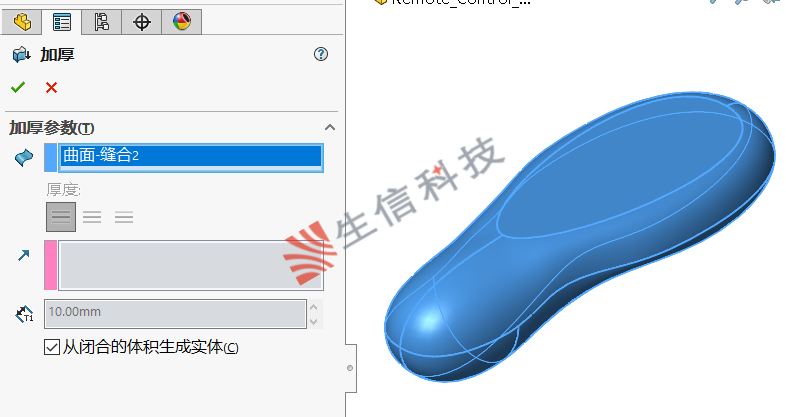

由于它是完全封闭的，因此可以使用复选框“从封闭的体积创建实体”） 。

选择此选项的作用与缝合曲面中的“创建实体”的功能相同：它采用我们的封闭曲面模型并将其用作实体的边界。

如何从单个曲面创建实体？

在曲面未形成封闭区域的情况下，仍可使用“加厚”命令创建实体。

在我们之前使用 Power Surfacing RE 工具生成的汽车引擎盖扫描中，我们有一个由边界特征形成的单个表面。

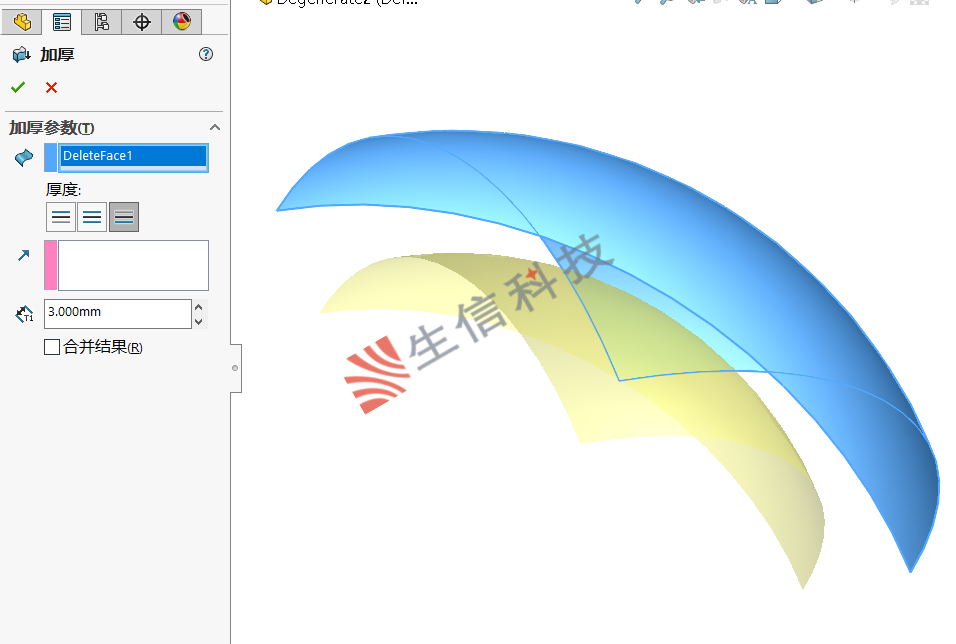

通过激活 Thicken 命令并选择曲面，系统会提示我们向曲面添加壁厚。

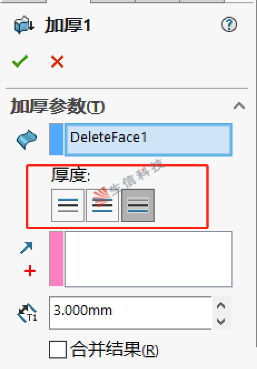

这三个图标表示可以应用厚度的三个方向：

表面外

表面内部

绕表面等距分布

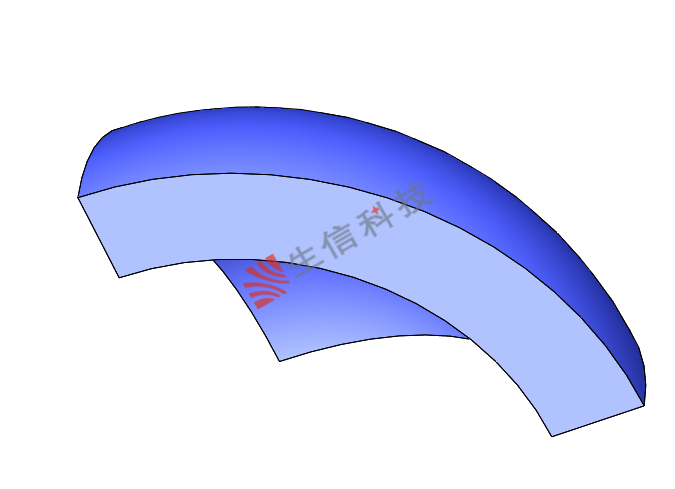

通过输入壁厚值并确认，我们得到一个实体。

如何在 SOLIDWORKS 中使用相交工具？

另一个可用于从曲面体生成实体的功能是相交工具 。

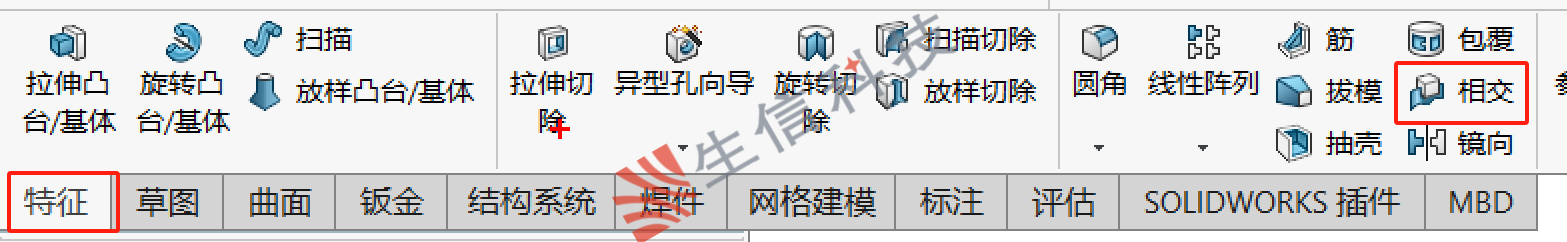

这个强大的功能并不限于曲面实体。平面、实体和曲面都可以使用，相交工具可以在 Command Manager 的“特征”选项卡中找到。

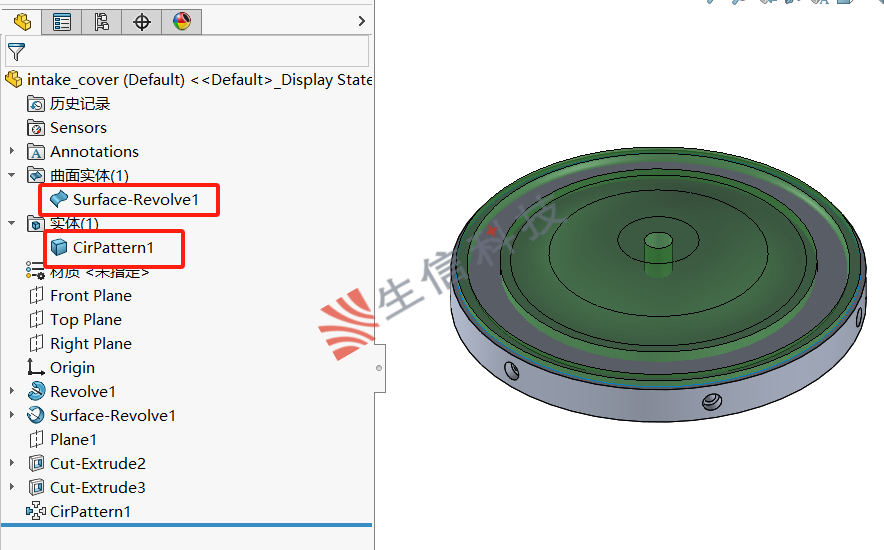

在曲面的上下文中，“相交”很特殊，因为它们不需要缝合来创建实体。在此模型中，我们使用1个曲面和1个圆盘形实体进下交叉。

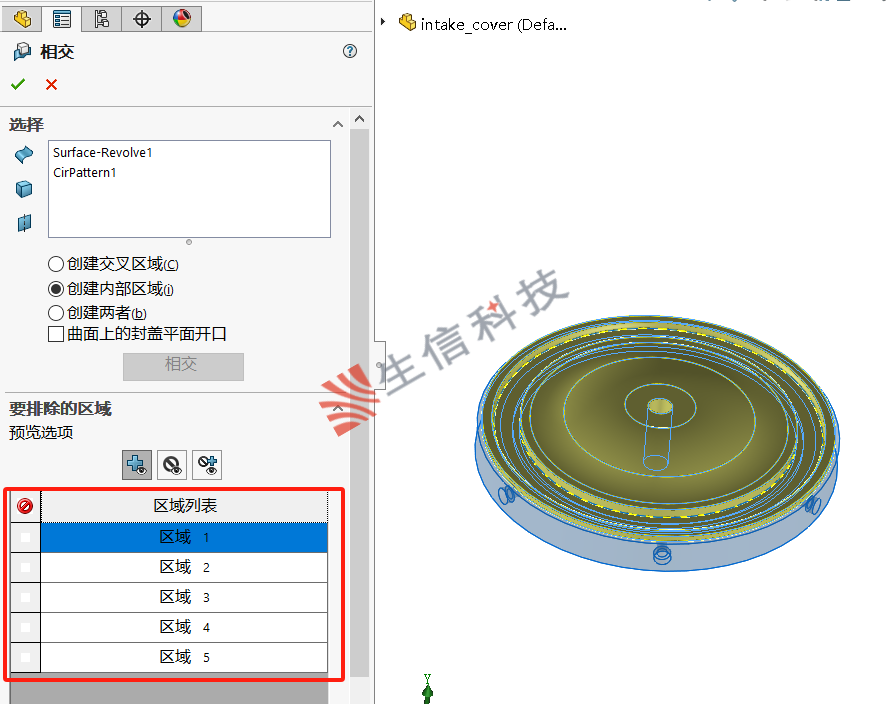

在“相交”工具中，我们可以选择所有几何体;曲面以及圆盘形的实体。选择“创建内部区域”并按“相交”按钮，我们可以看到在封闭区域中创建了5个实体。

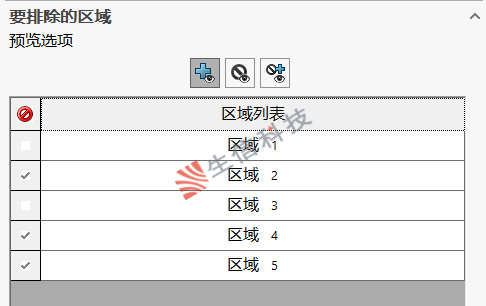

“要排除的区域”选型中可以选择不需要的区域实体。“区域列表”上方的过滤器可以预览排除区域后的结果。

显示过滤选项：

 ：显示包含的区域，即显示被保留的区域。

 ：显示被排除的区域。

 ：两者都显示、

创建所需的实体后，模型中可能不再需要这些曲面。选择“消耗曲面“将在确认相交后删除曲面体，确保零件中惟一剩下的实体是实体。
