SOLIDWORKS 2025新版本揭秘 | ECAD篇
发布时间:2024-12-04      信息来源:      浏览次数:
Electrical Schematic Designer 和 SOLIDWORKS Electrical

1|将电气项目的产品结构保存到 3DEXPERIENCE®(Electrical Schematic Designer) 中

将每个符号的产品结构数据与电气项目一起保存。

在 3DEXPERIENCE 平台上创建电气项目中的产品结构,并将其与 SOLIDWORKS 中的机械产品结构相结合。

优点:使用组合的电气和机械产品结构简化 BOM 文档。


solidworks electrical

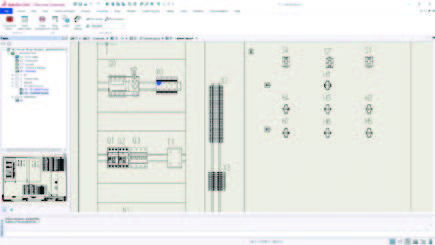

2|添加分布式终端功能

添加新接线板时,可以选择特定针脚。

将单个电路分布在多个原理图符号上。

优点:促进涉及复杂接线板配置的电气原理图设计。


solidworks electrical


3|新增用于导入新电气内容的新工具


使用基于 Microsoft® Excel 的增强型模板,将电缆参考和制造商的零件信息导入库中,且可针对不同的电气分类类型进行定制。

在导入时包含电缆芯线和零部件端子信息。

优点:使用新的导入工具,加快电缆参考和制造商零件的导入速度。


solidworks electrical


4|对带接头的线束进行布线时,新增防止出现回路的功能 (SOLIDWORKS Electrical 3D)

将所有接头置于线束中心线上,以简化分段的创建,同时保持线束中的连接逻辑。

优点:通过简化线束中接头的定位,加快 3D 线束布线的创建。


circuitworks


5|增强了 3D 绘图布局功能

利用新的动态工程图和原理图注解功能,加快文档创建速度。

在设计电气控制面板或线束时使用,将工程图零部件视图与原始原理图中的相应符号连接起来。

优点:根据电气机柜或线束的 3D展示创建智能 2D 图纸,提高数字连接性。

circuitworks

6|接线板使用电线和电缆进行连接时可以创建工程图

为接线板工程图显示电线和电缆的目标信息。

提供多种接线板选择,提高目标零部件的可视性。

优点:借助增强的电线和电缆目标信息,提高接线板工程图的设计灵活性。

circuitworks

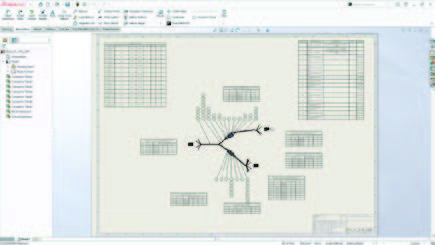

7|根据 3D 路线创建改进的线束板工程图(SOLIDWORKS Electrical 3D)

通过完善表格、尺寸、零件序号和格式的自动定位功能,现在在展平的工程图上表格和零件球号可以更好地组织和定位。

在完成设计变更后,自动更新电气线束文档。

优点:创建改进的线束板工程图和文档,便于制造。


solidworks 2025新版本

ECAD-MCAD Collaboration for PCB (CircuitWorks™) ©

8|为 SOLIDWORKS 中的 ECAD/MCAD 提供铜迹线支持

使用 IDX 文件将导通孔、迹线和形状等内部和外部铜线特征导入 SOLIDWORKS。

通过访问 PCB 中更详细的铜迹信息,实现更精确的质量、热、结构、冲击和电磁分析。

优点:简化 ECAD-MCAD 协作流程,实现更完整的PCB 设计和仿真工作流程。

solidworks 2025新版本

9|3DEXPERIENCE 平台上的ECAD-MCAD 支持

通过 3DEXPERIENCE 平台在 ECAD 和 MCAD 用户之间交换 ECAD (IDX) 数据。

在 3DEXPERIENCE 平台上共享通用 PCB 零部件库。

优点:在 3DEXPERIENCE 平台上协作进行 ECAD 和MCAD设计。

solidworks 2025

10|所有 SOLIDWORKS 产品均支持 ECAD-MCAD 协作

CircuitWorks 目前面向所有 SOLIDWORKS 用户提供。

优点:让所有参与 ECAD 和 MCAD设计的 SOLIDWORKS 用户都能双向工作。


solidworks 2025新版本揭秘
