在我们的日常设计工作中，可能会从客户或者供应商处获得一些非SOLIDWORKS格式的三维文件，例如STEP文件。面对这些文件，很多用户都不得不花费时间去导入并转换其文件格式为SOLIDWORKS文件后进行使用。

从SOLIDWORKS 2018版本开始，逐步的引入了3D INTERCONNECT功能，通过该功能我们可以更快速的导入非SOLIDWORKS格式的三维模型，并且无需进行格式转换。

了解3D INTERCONNECT选项

SOLIDWORKS支持多种不同的3D文件类型进行导入，包括STEP、IGES和ST路灯常规格式，同时其他三维CAD设计软件（如CATIA V5、Creo、NX、Inventor、Solid Edge）的原生格式也可以直接导入。

格式	文件格式	格式版本
ACIS	.sat、.sab、.asat、.asab	R1 – 2020 1.0
Autodesk®Inventor	.ipt (V6 – V2021) .iam (V11 – V2021)	V6 – 2021
CATIA®V5	.CATPart、.CATProduct	V5 R8 至 V5-6 R2020
DXF™/ DWG™	.dxf、.dwg	2.5 – 2021
IFC	.ifc、.ifczip	IFC 2x3、IFC 4
IGES	.igs、.iges	蕞高 5.3
JT	.jt	JT 8.x、9.x、10、10.1、10.2、10.318 和 10.519
PTC®	.prt、.prt.*、.asm、.asm.*	对于 Pro/ENGINEER® 16 – Creo 9.0
Solid Edge®	.par、.asm、.psm	V18 – SE 2020
STEP	.stp、.step	AP203、AP214、AP242
NX™ 软件	.prt	UG 11 – NX 1899

使用3D INTERCONNECT

需要使用3D INTERCONNECT功能，首先需要启用该功能，这样才可以在插入第三方的三维模型文件时，无需转换成SOLIDWORKS文件。

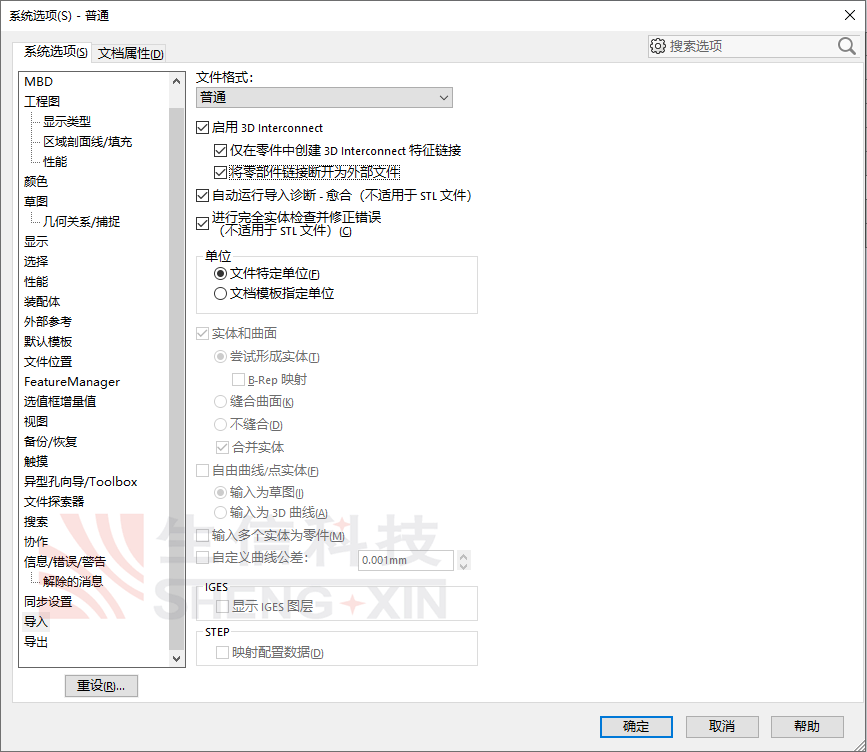

在SOLIDWORKS系统选项的“导入”页面中勾选上“启用3D INTERCONNECT”选项，即表示该功能已经启用。

由于通过3D INTERCONNECT导入的文件会自带一个外部参考以保持数据的更新关联，这对一些协同设计且双方的设计软件不同时，会有很大的帮助，原始的第三方数模如果更新了，SOLIDWORKS用户只需要将更新的文件覆盖源文件，在SOLIDWOKRS装配体中就会自动更新这个模型，无需进行替换模型的操作。

但是这样的链接机制会导致原始文件无法进行移动、重命名或删除操作，这会导致链接断开引起一些无法修复的报错。为了避免这样的问题产生，我们也可以勾选上下方的另外两个选项，让软件在导入模型的时候自动断开链接。

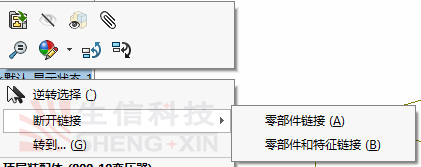

如果您不想自动断开链接，而是希望在设计完成后再断开的话，只需要在设计树上右键点击零部件顶层图标，并选择“断开链接”，这样可以避免因源文件出现问题，而导致整个设计文件发生不可逆的错误情况。

对于第三方的数模导入，我们都建议在导入后根据软件提示进行必要的输入诊断，以确保导入的几何图形没有任何的碎面、间隙或者错误。这样即使未来您需要将该文件转换为SOLIDWORKS文件进行编辑，也可以保证文件是一个完整的封闭实体，更便于后续的编辑操作。

3D INTERCONNECT蕞佳实践

通过上述的基本介绍，我们了解到通过3D INTERCONNECTE功能可以让SOLIDWORKS直接打开支持的第三方三维数模文件，且可以保持一定的关联关系。这就使得我们在平时设计过程中如果需要用到供应商提供的非SOLIDWORKS格式的三维模型，不再需要进行文件格式的转换，而是可以直接在现有的SOLIDWORKS装配体中使用插入命令，直接将这个文件插入到现有的SOLIDWORKS装配体中进行装配使用。
