用3DExperience制作南瓜灯，点亮这个万圣节！
发布时间：2022-11-02 信息来源： 浏览次数：

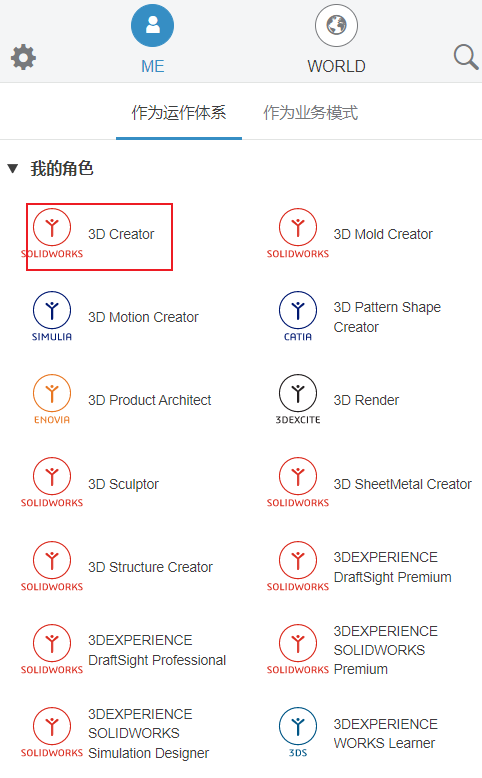

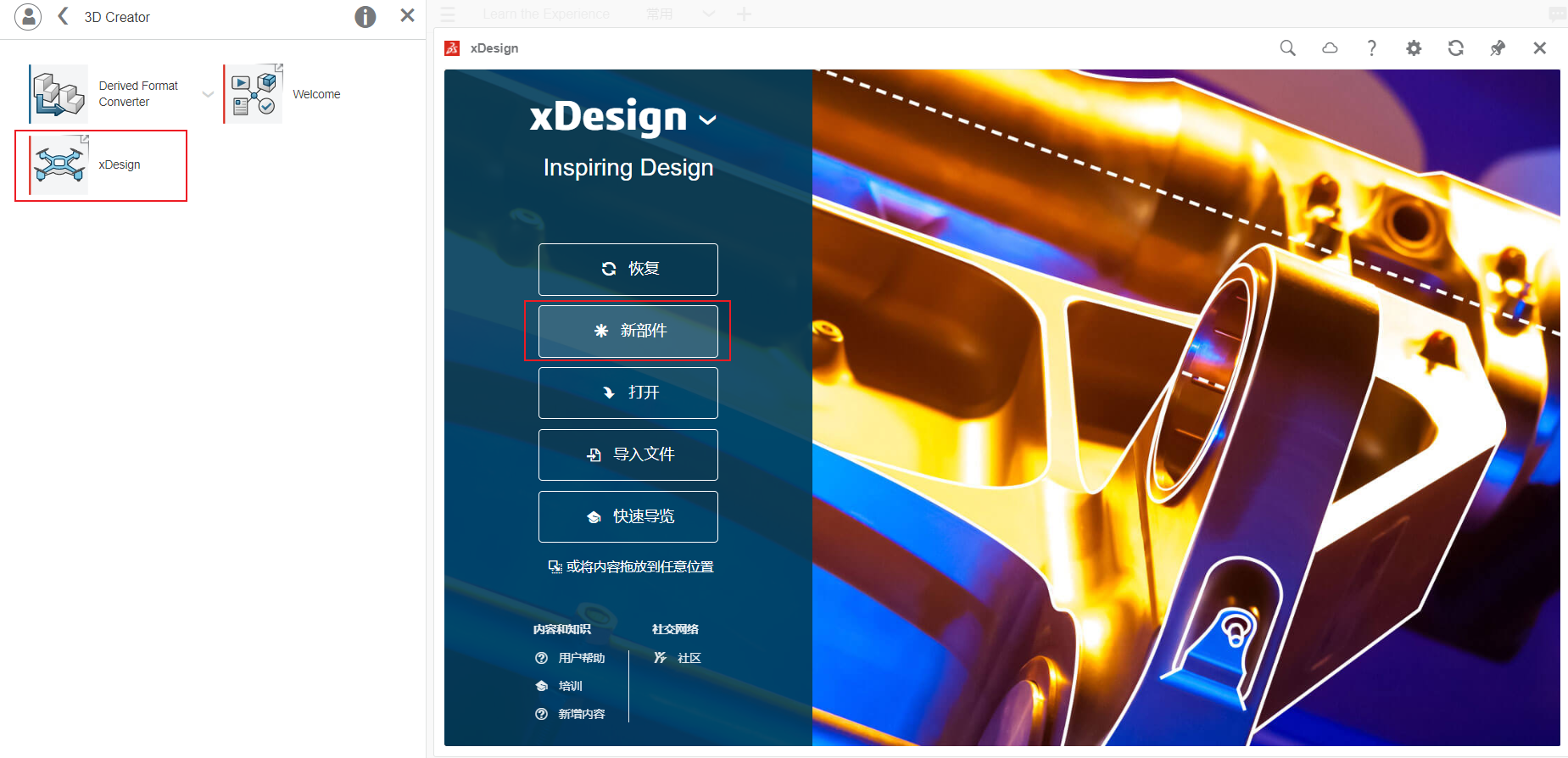

1）打开3D Creator角色并选择xDesign模块
2）打开xDesign并选择新部件，准备绘制南瓜灯。

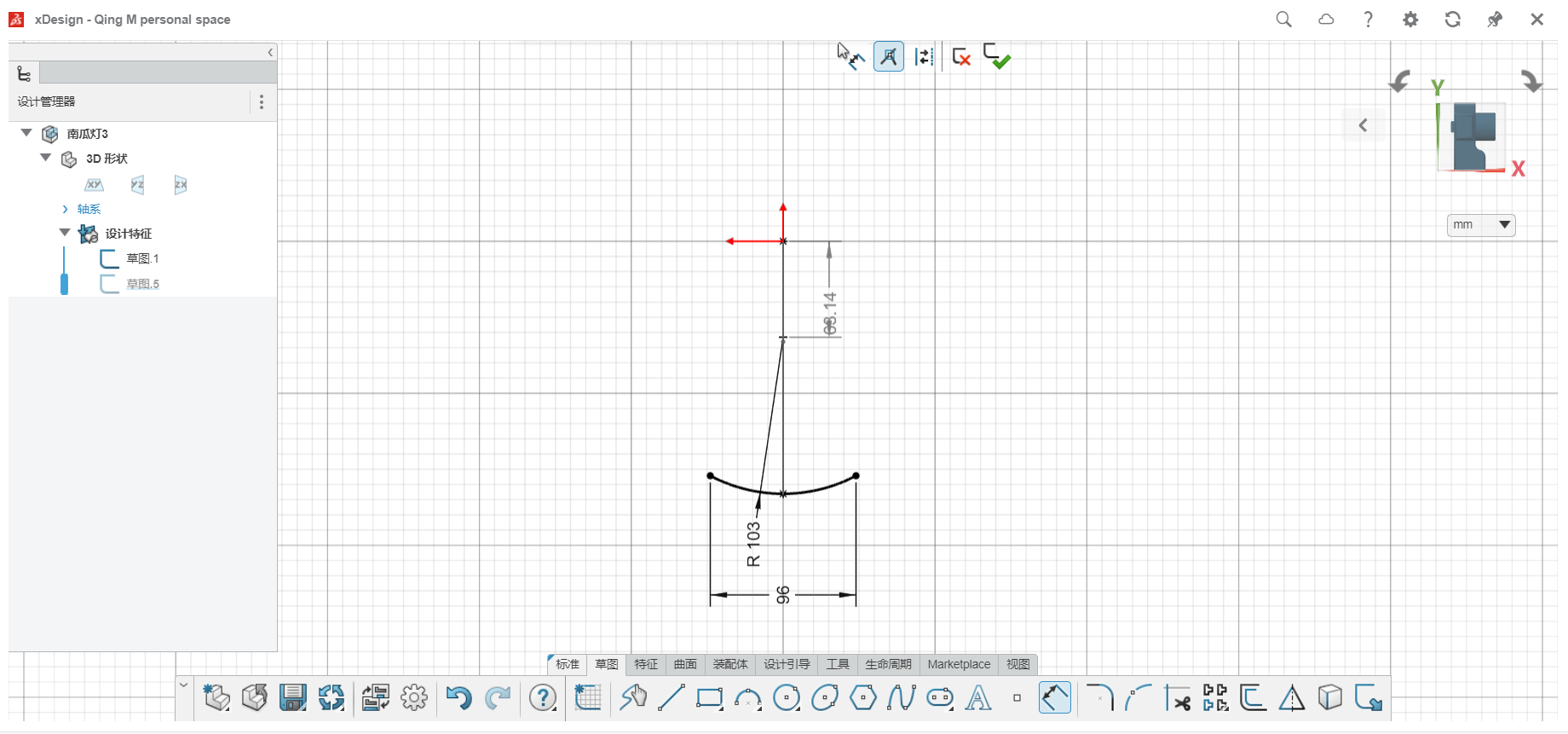

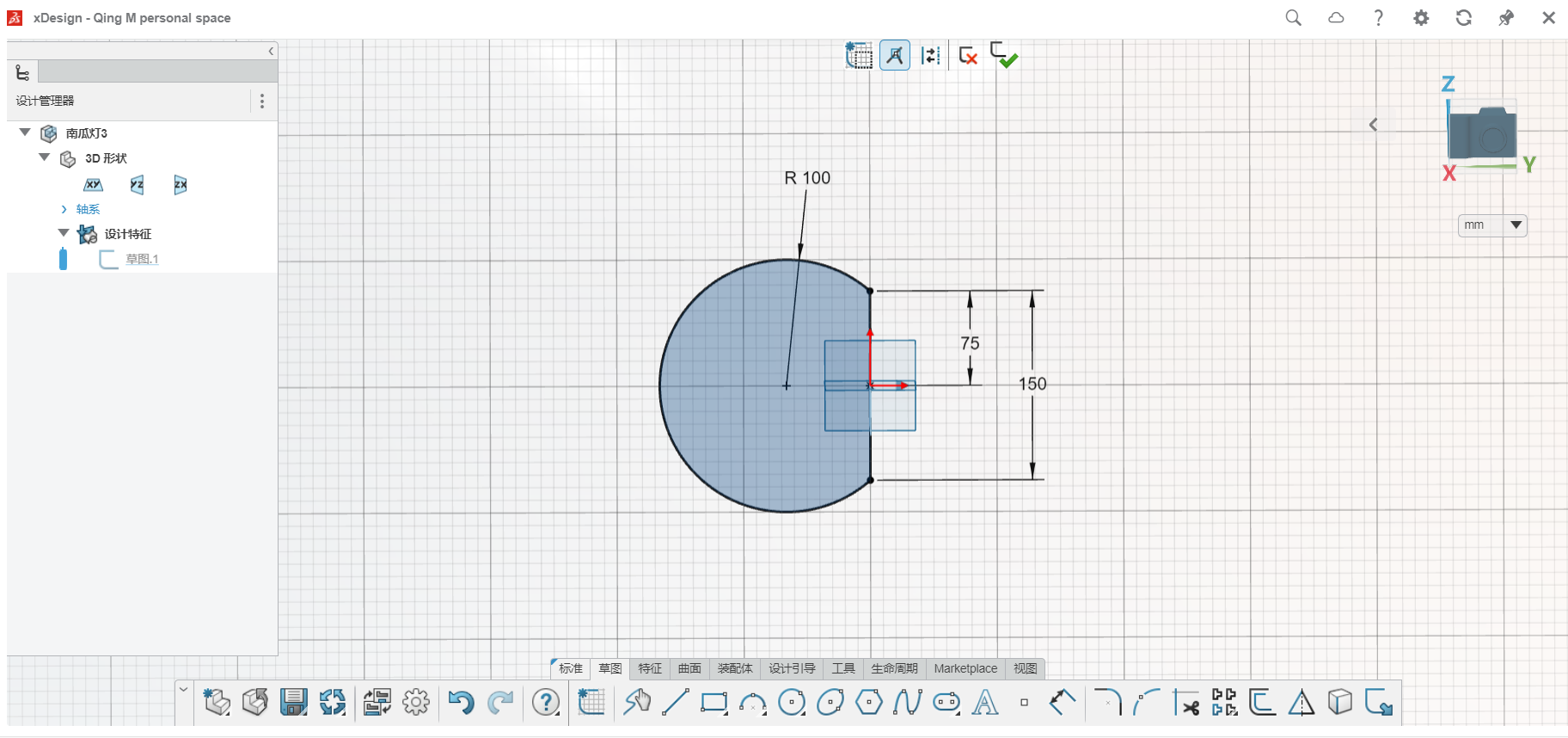

3）分别在YZ、XY平面上绘制如下草图。

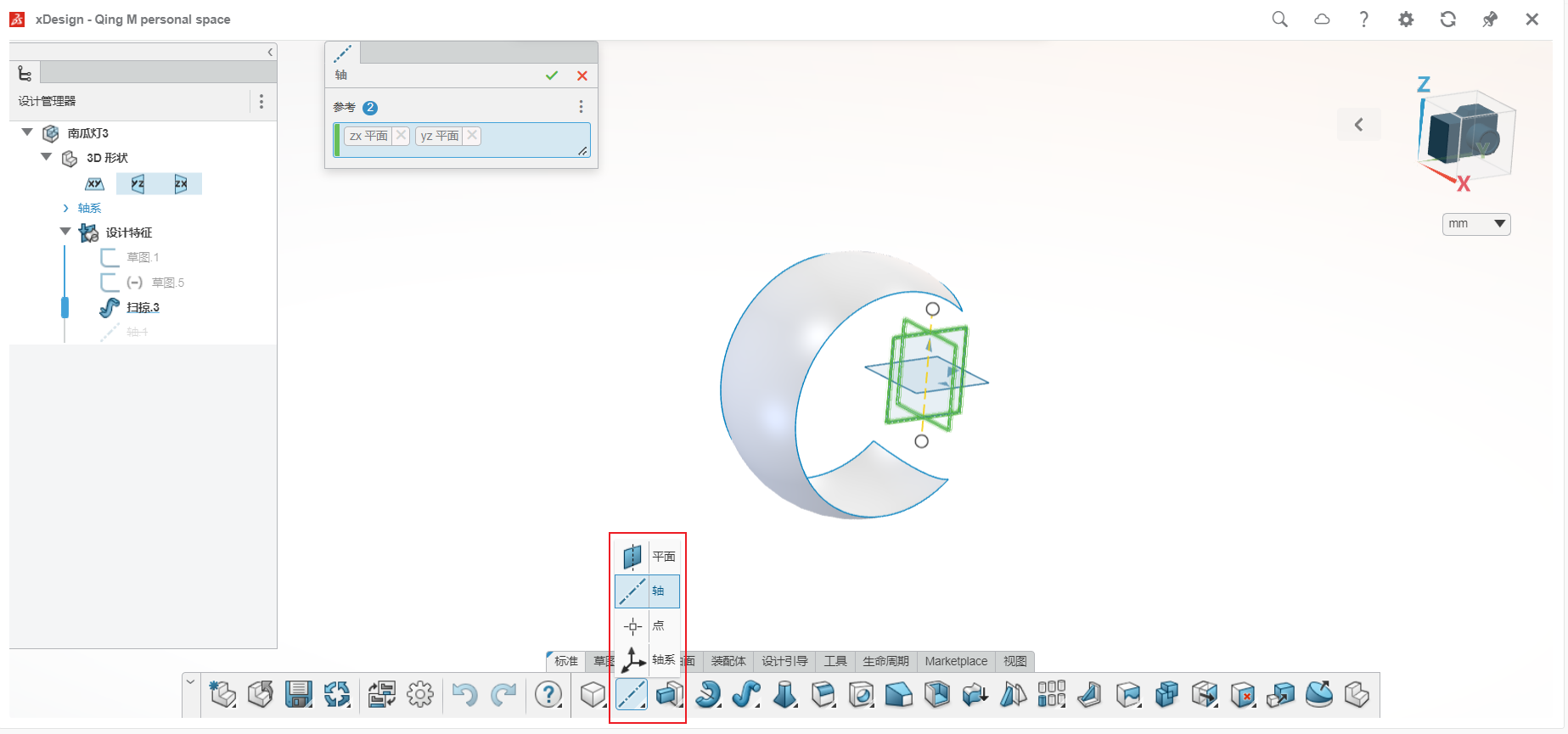

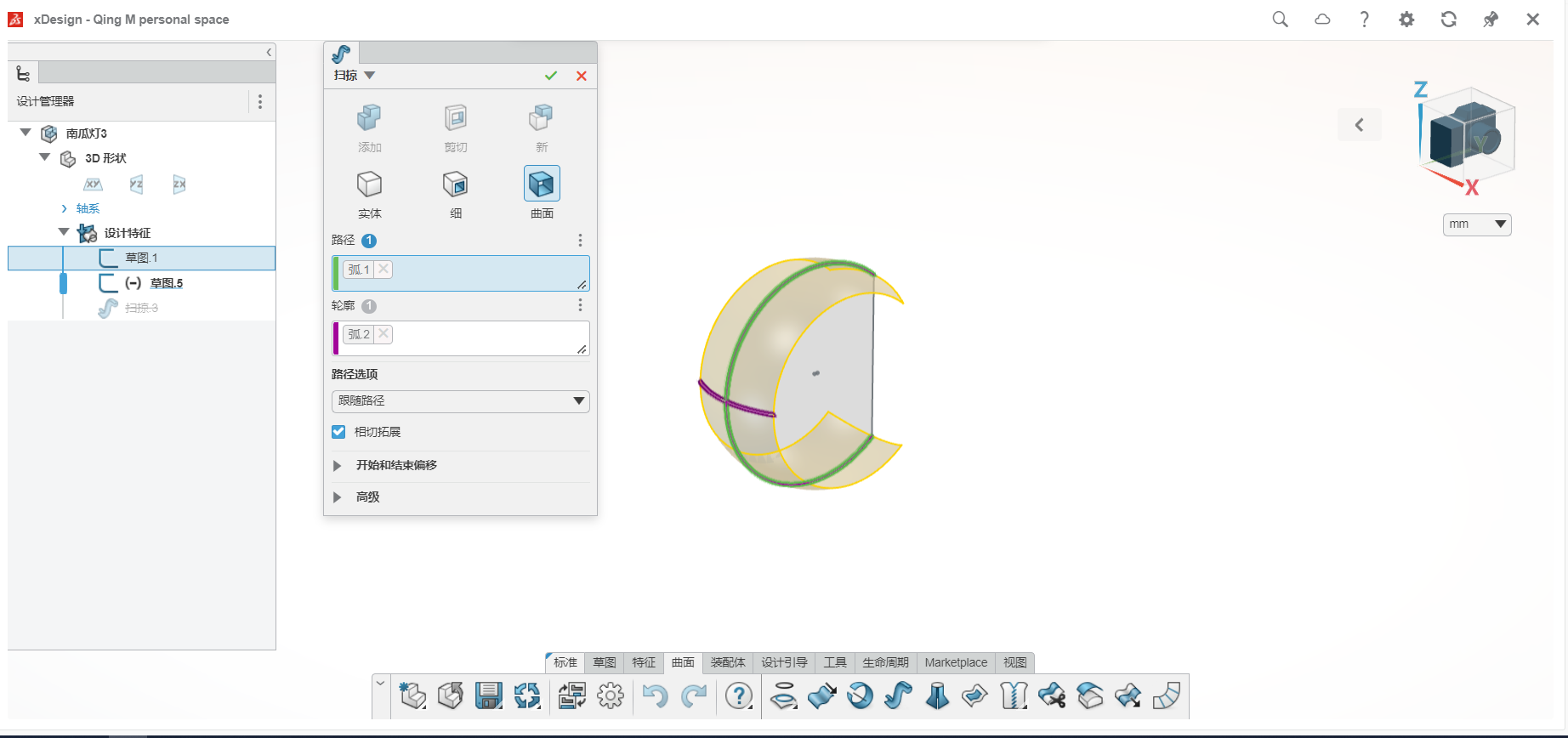

5）打开特征选项卡，选择参考轴命令，以ZX、YZ平面为参考生成参考轴。

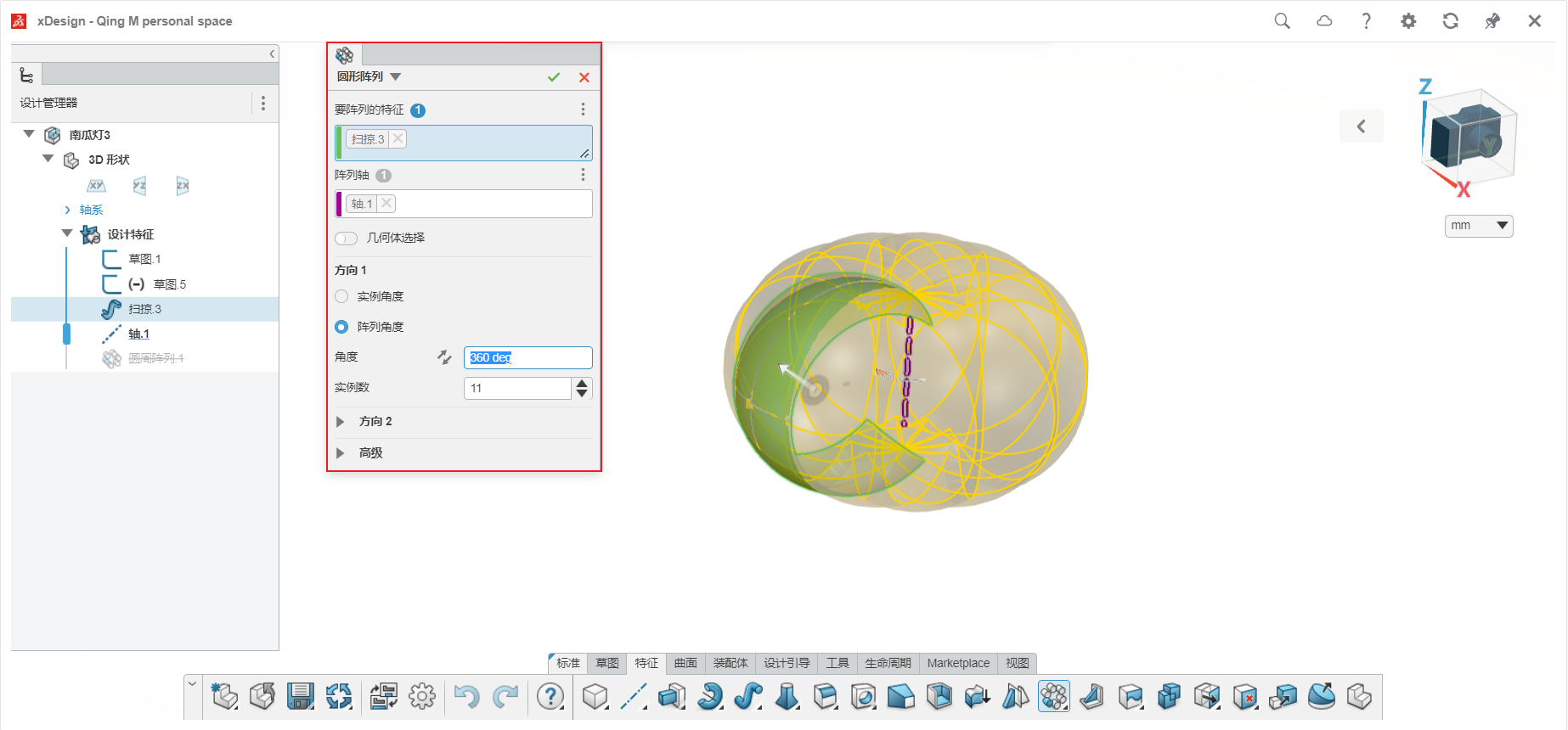

6）在特征选项卡中选择圆形阵列，将步骤4生成的曲面阵列11个，阵列角度为360°。

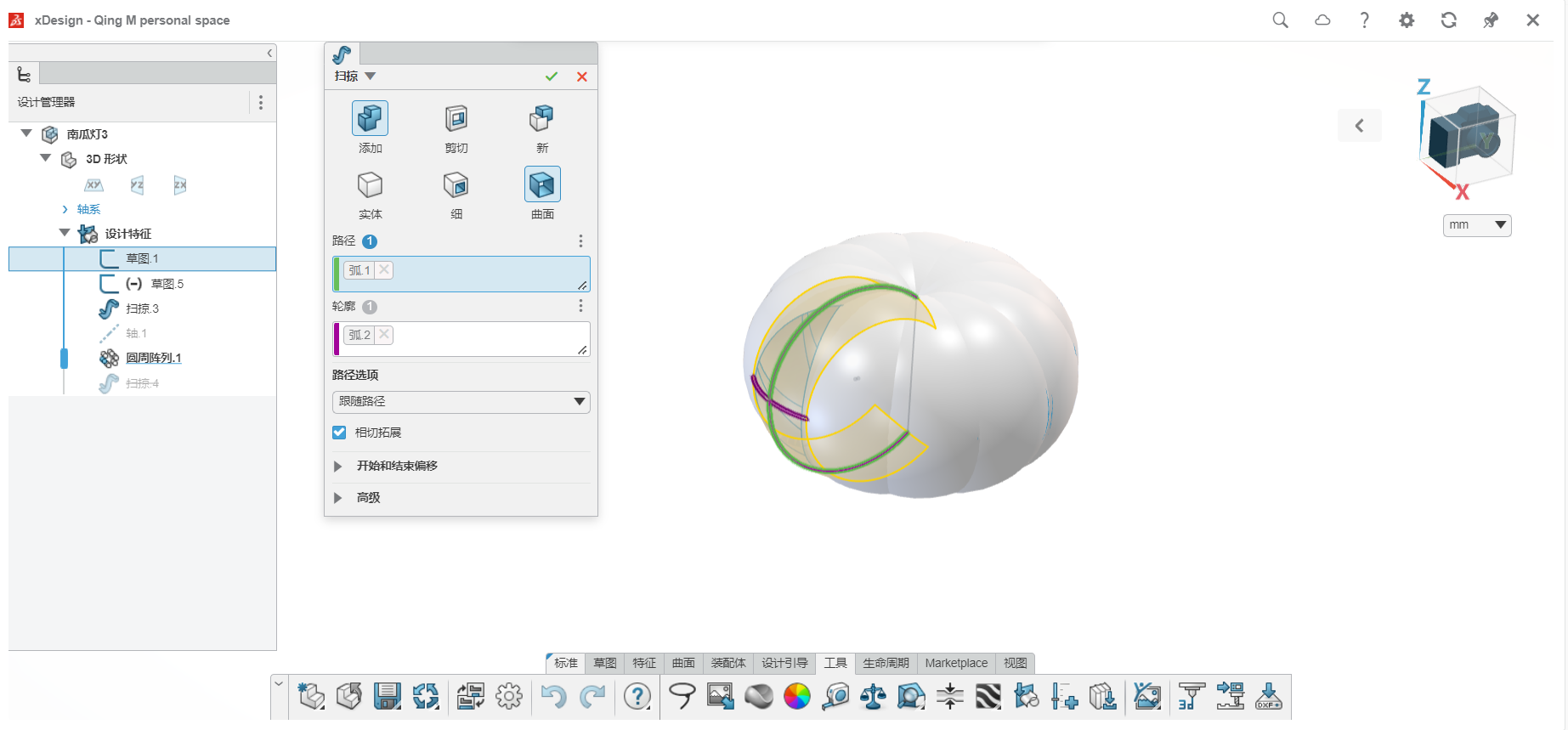

7）重复步骤4，将现有缺口填补。

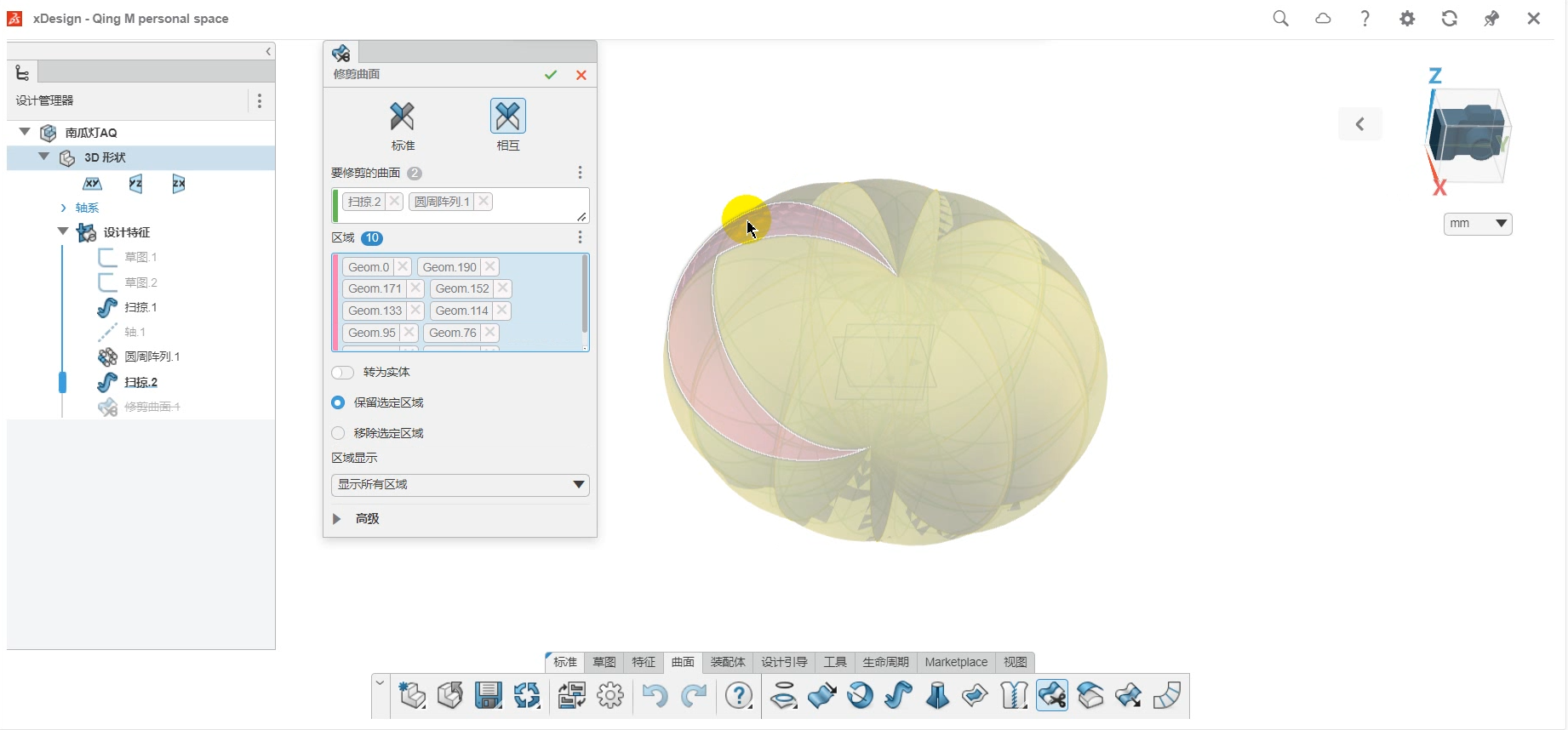

8）选择曲面选项卡，打开修剪曲面工具，选择相互裁剪方式，其他选项如图所示：

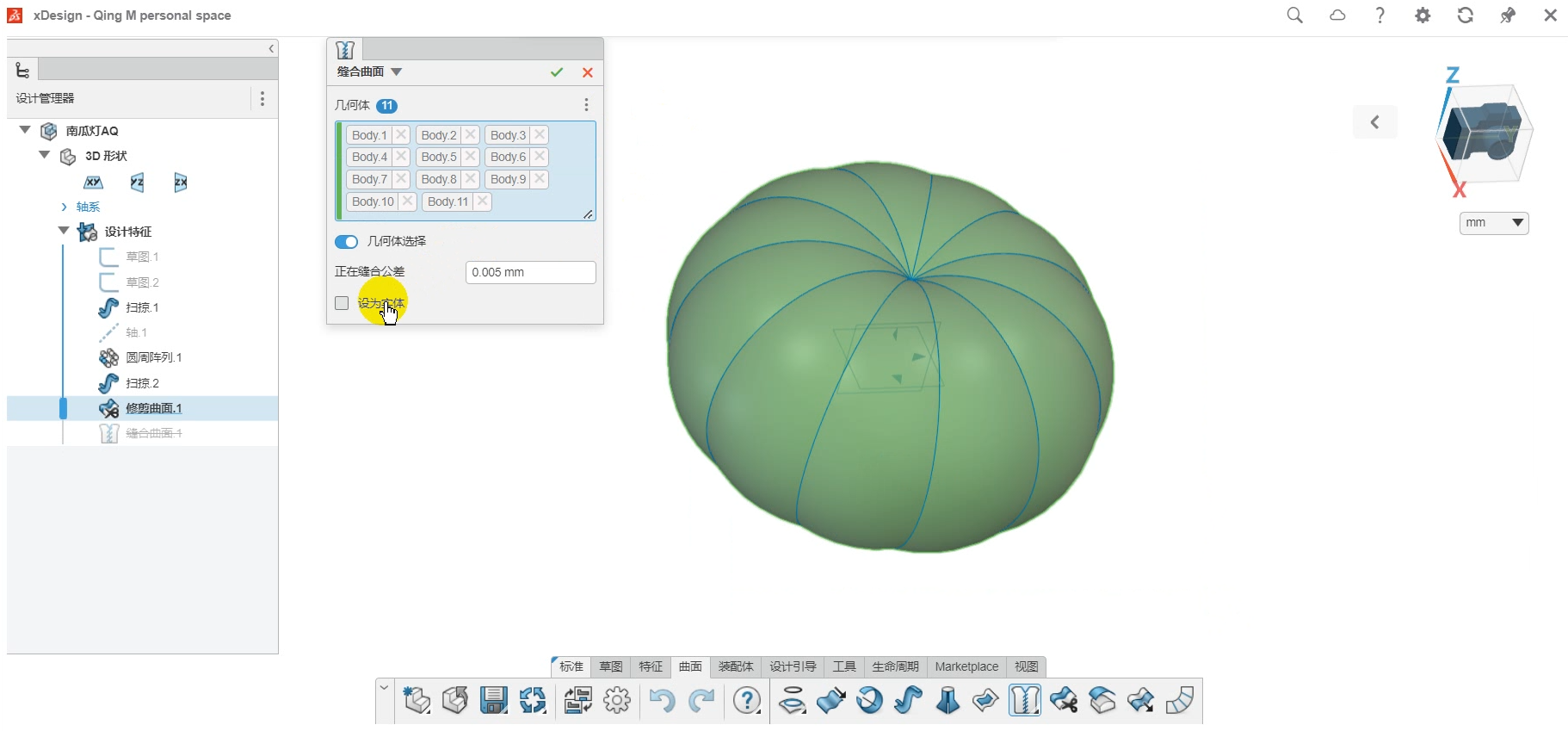

9）选择曲面选项卡中的缝合命令并勾选设为实体。

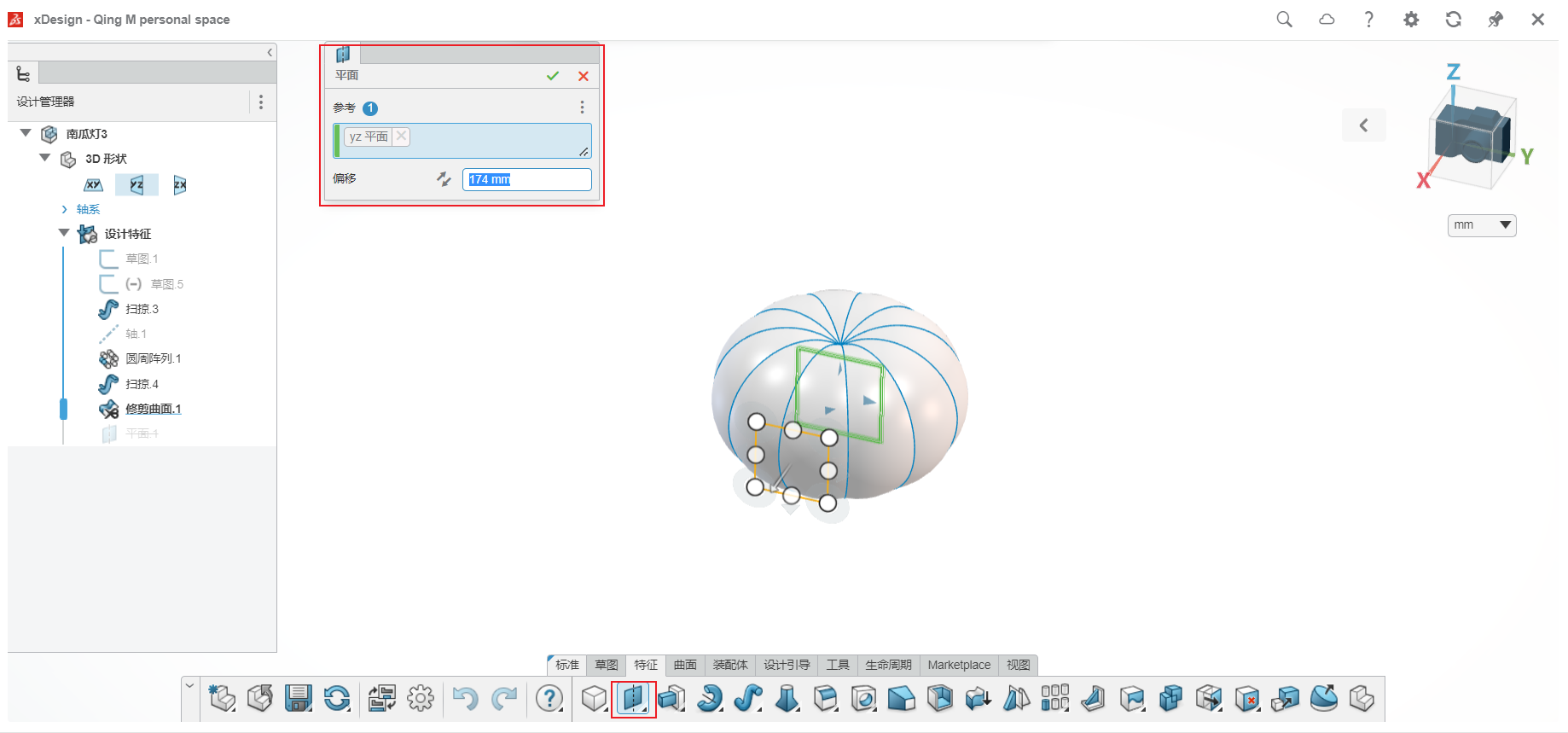

10）选择特征选项卡中的平面命令，依据YZ平面创建距离YZ平面174.00mm一个参考面。

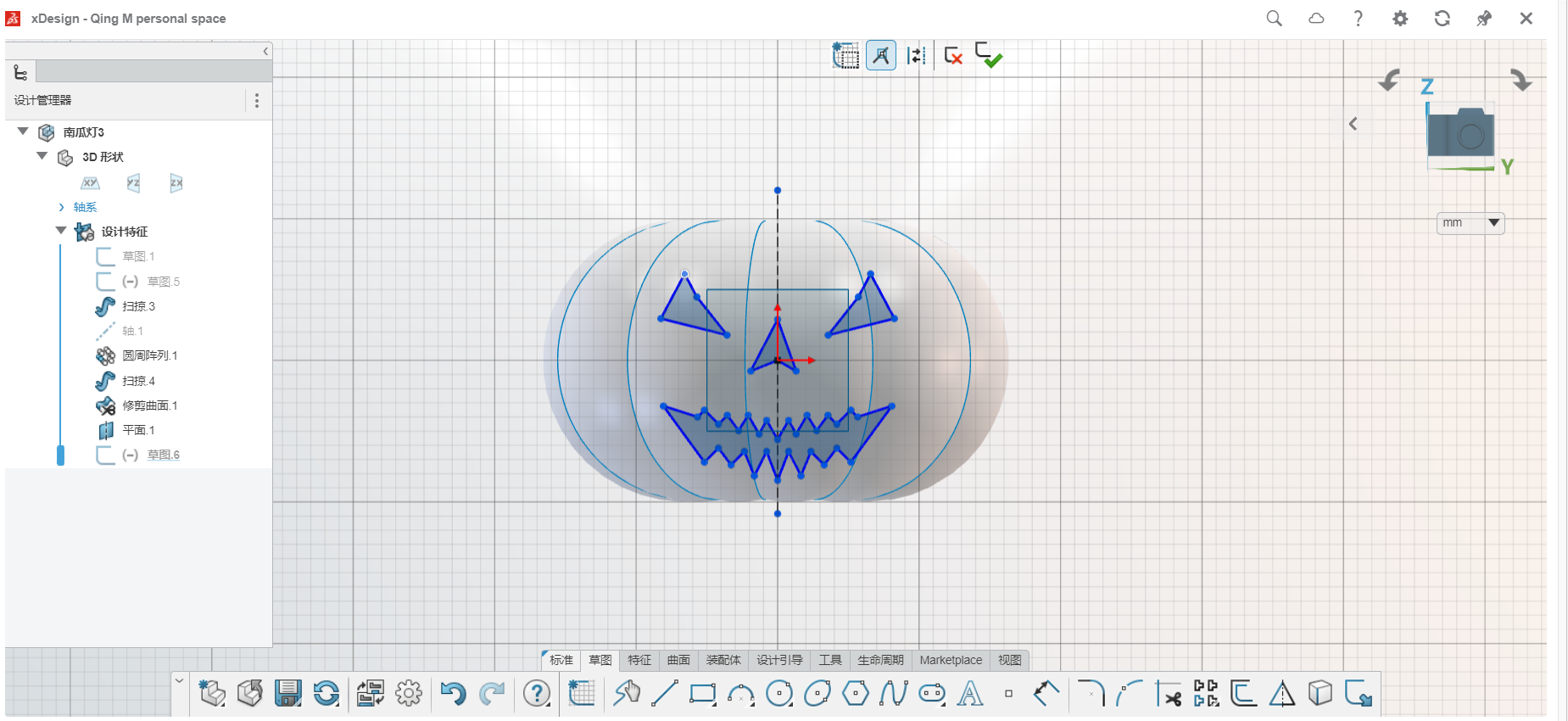

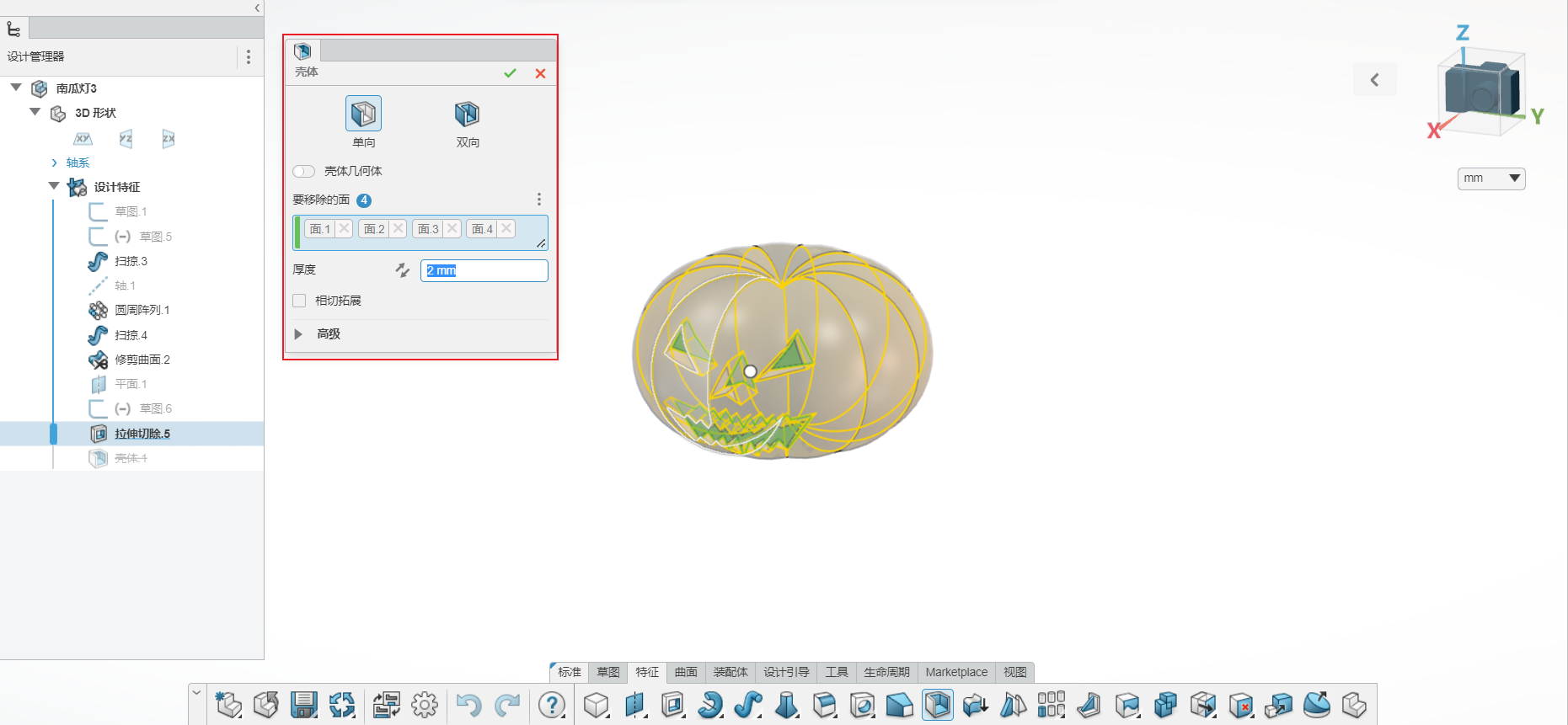

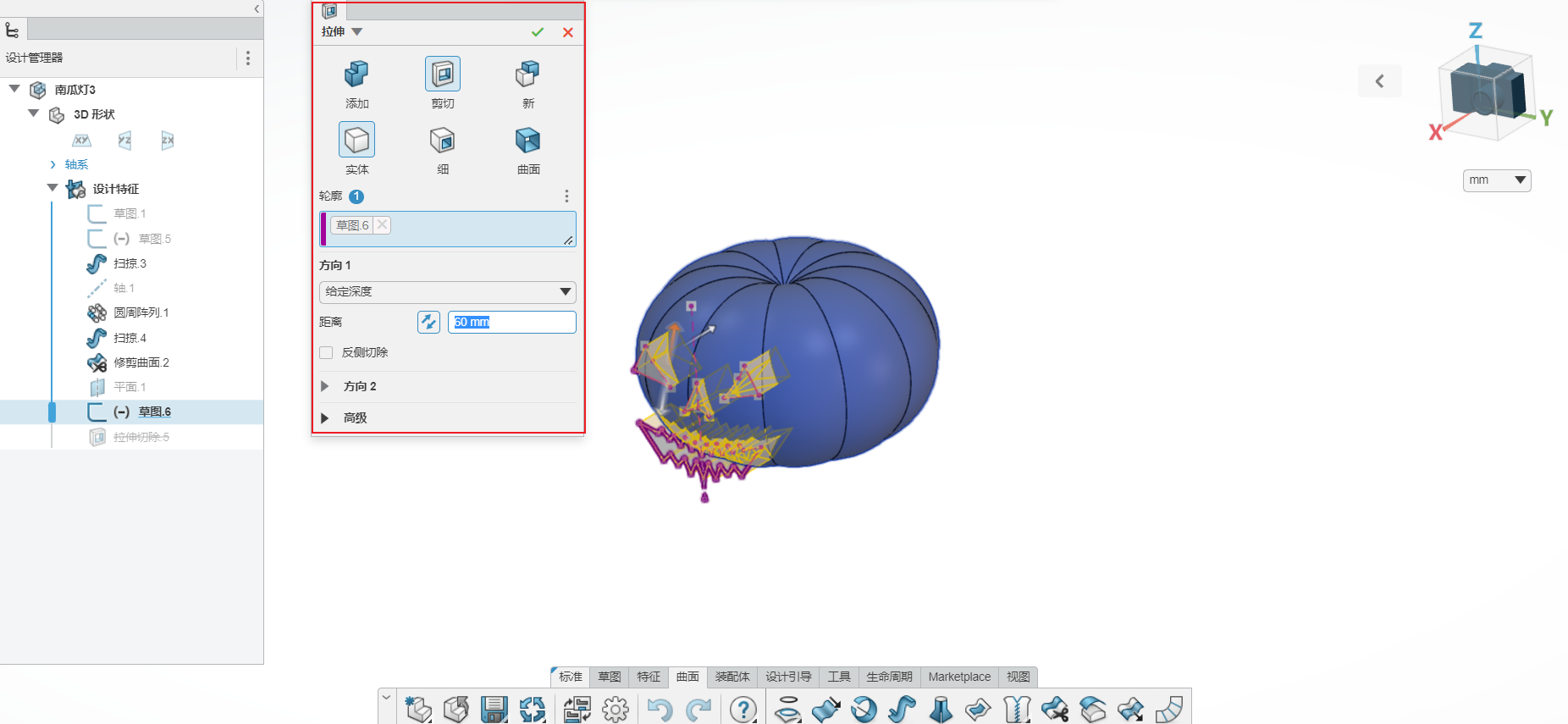

11）利用草图在新建平面上绘制南瓜脸部特征并拉伸切除。

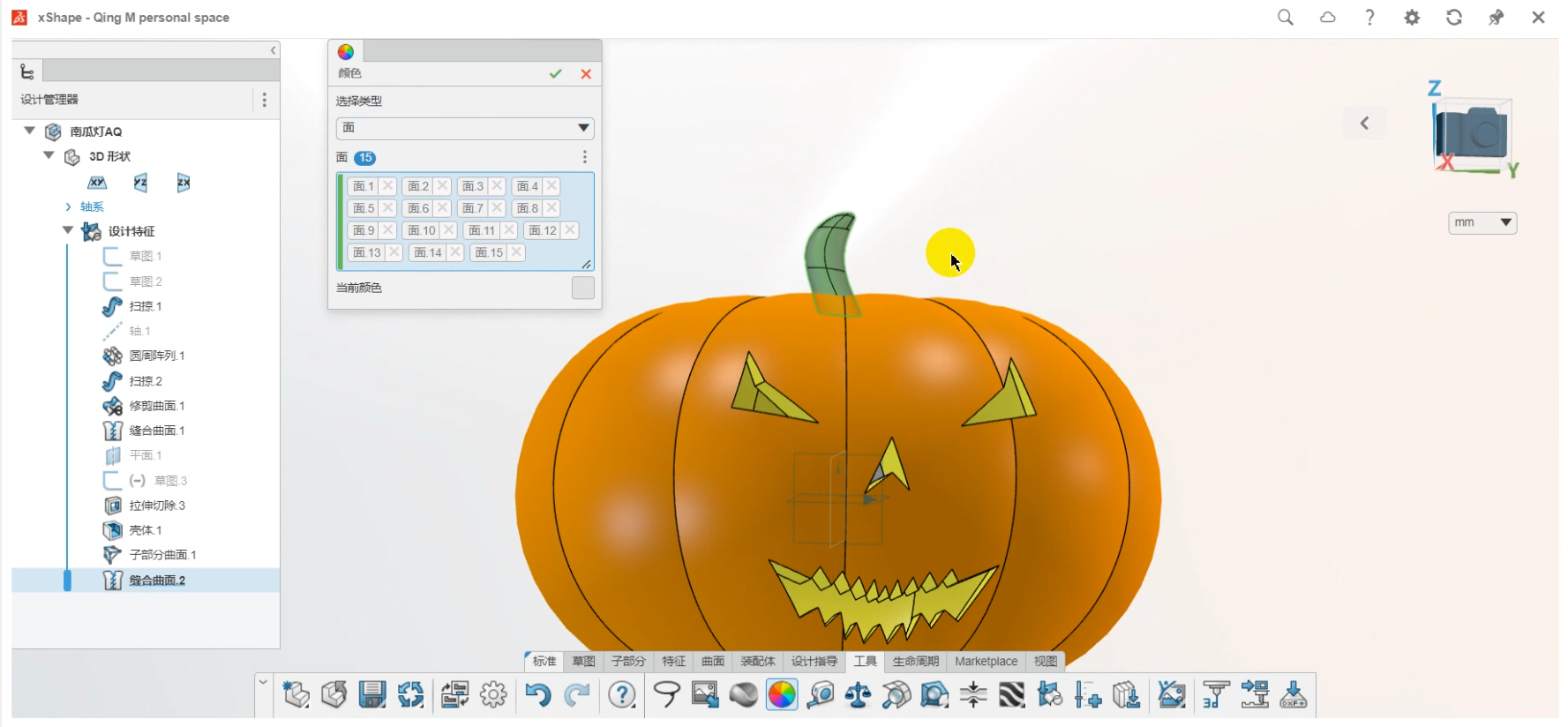

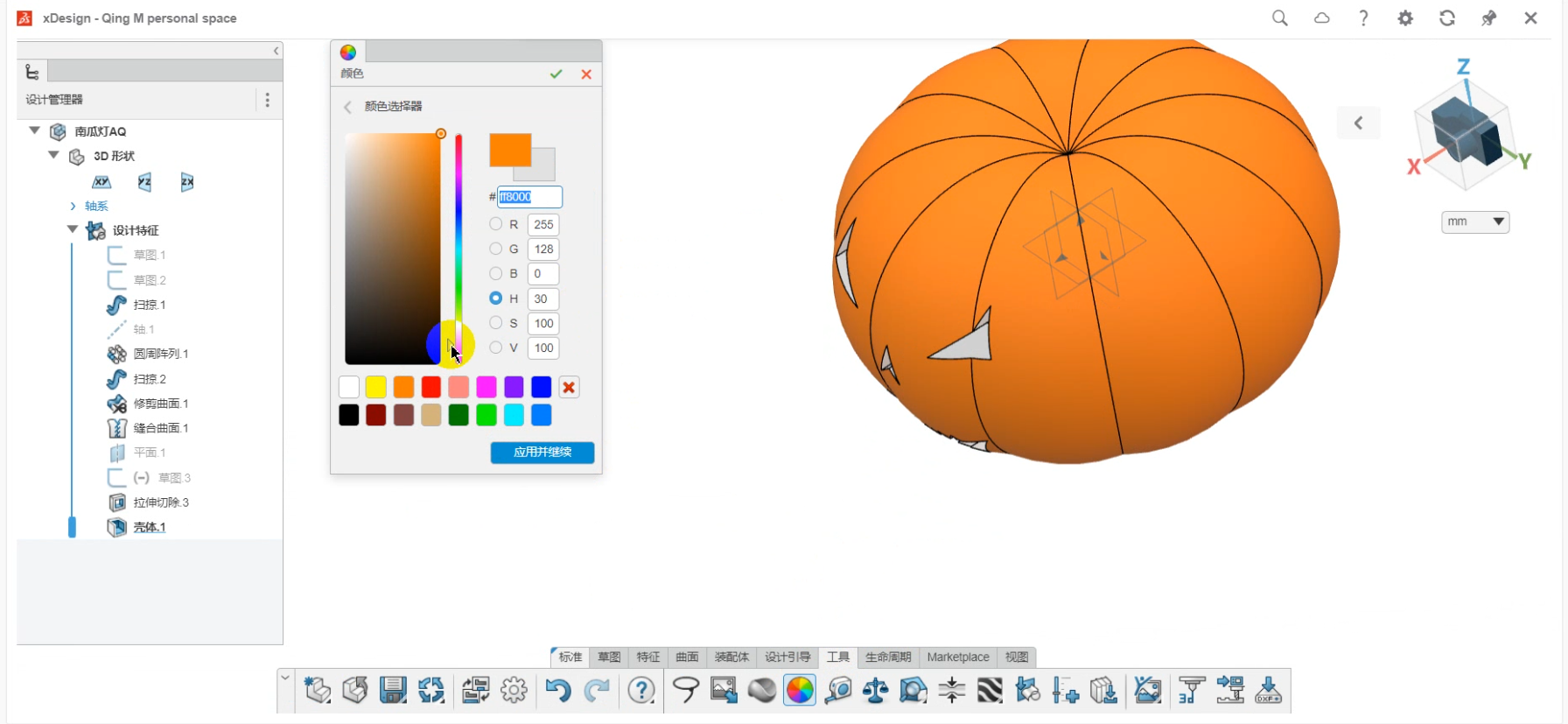

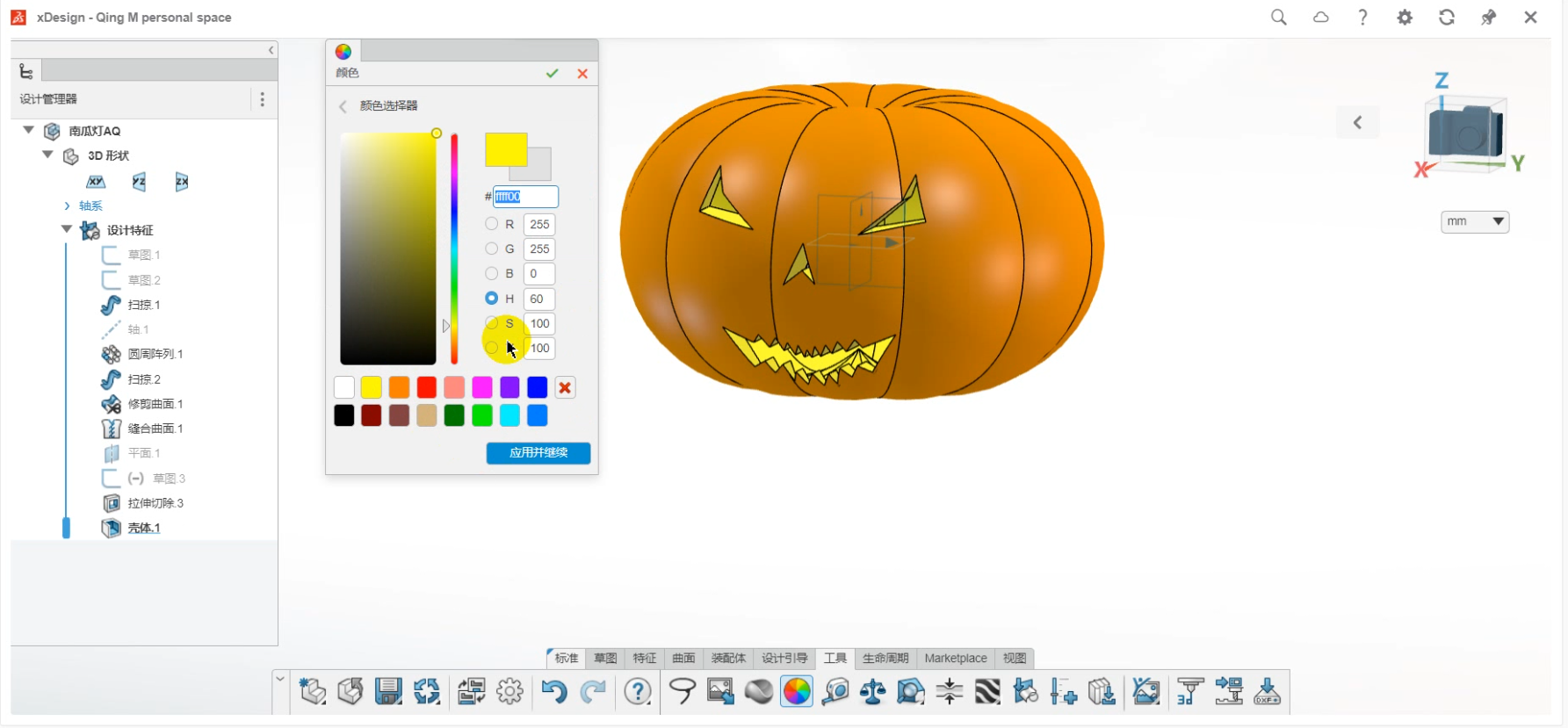

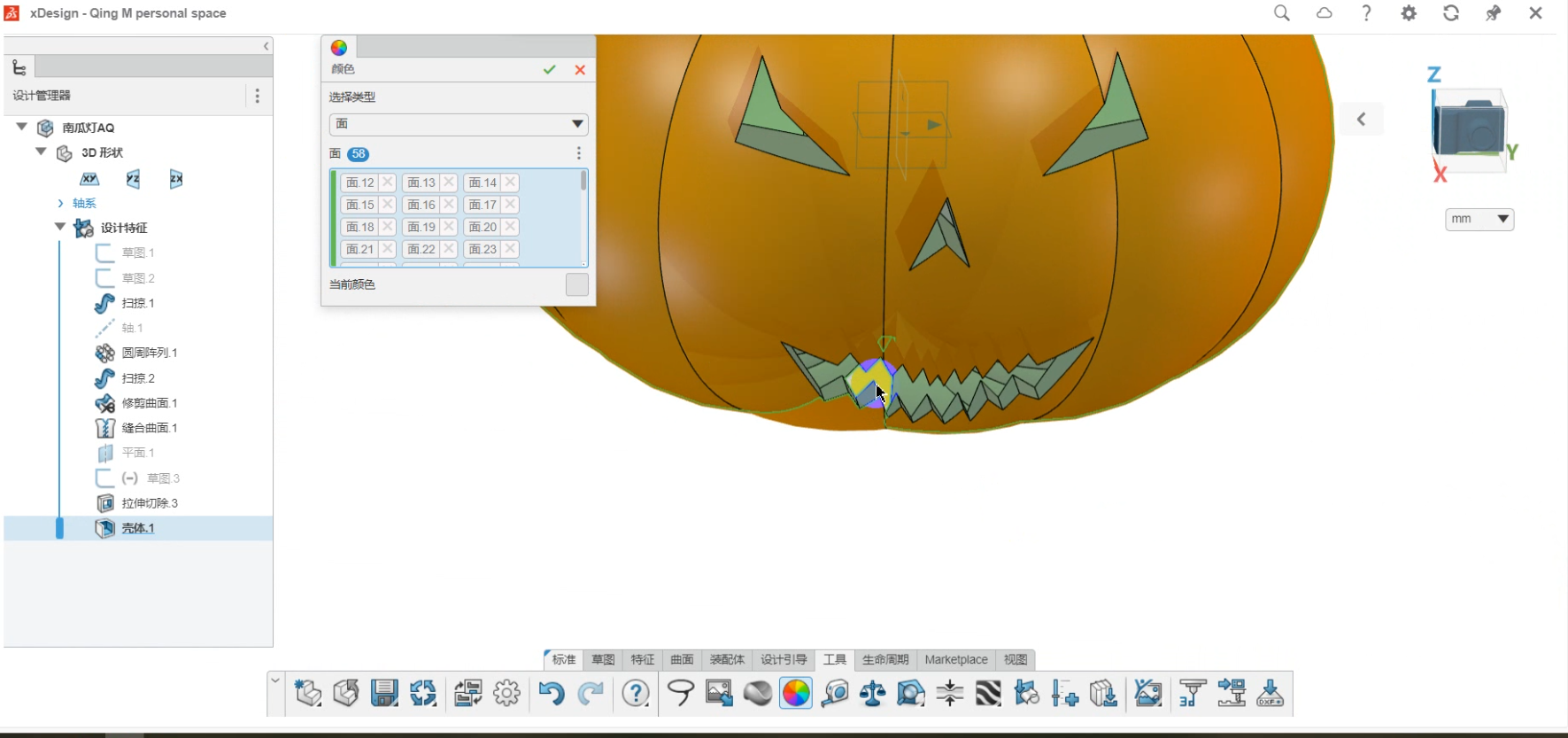

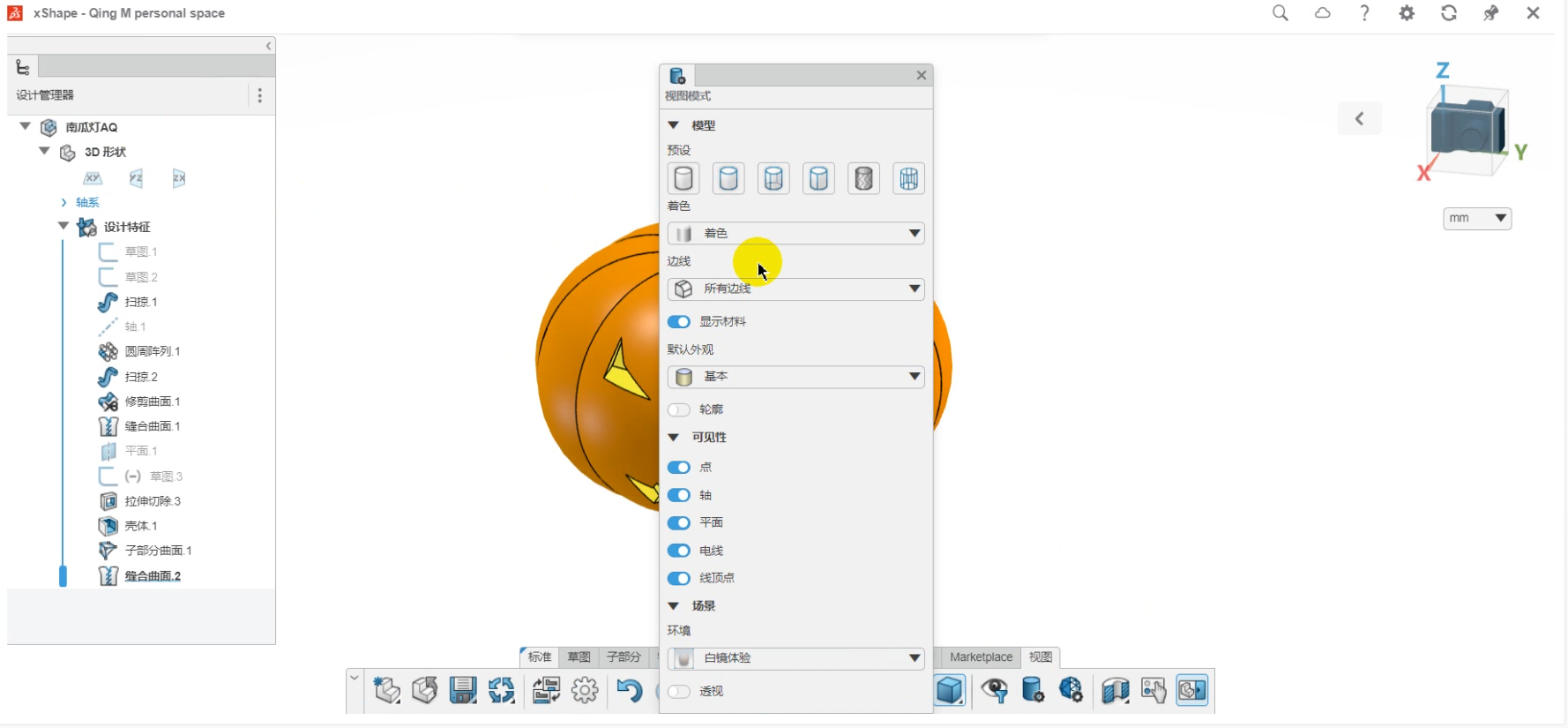

13）选择工具-颜色，点击当前颜色，根据需要进行调整。

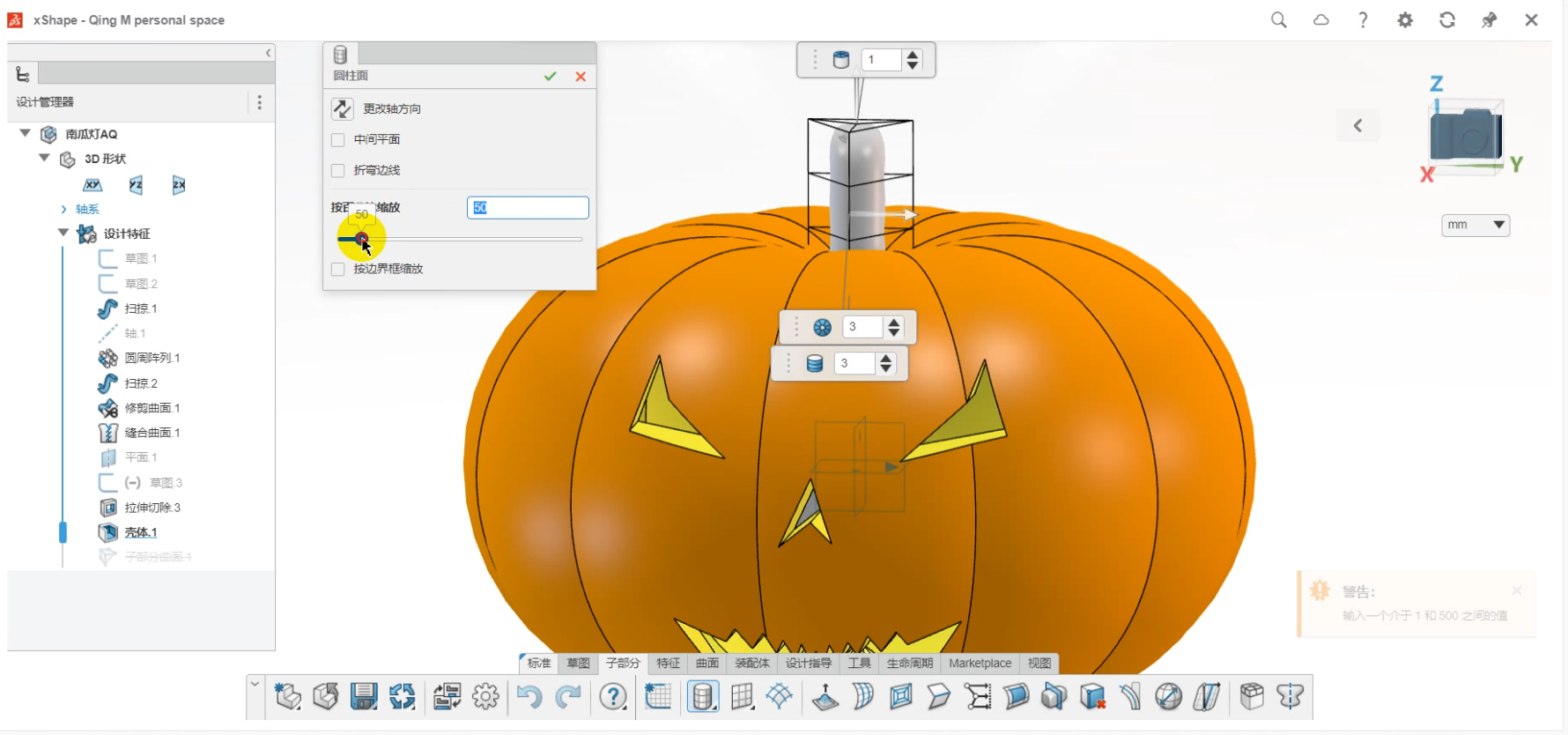

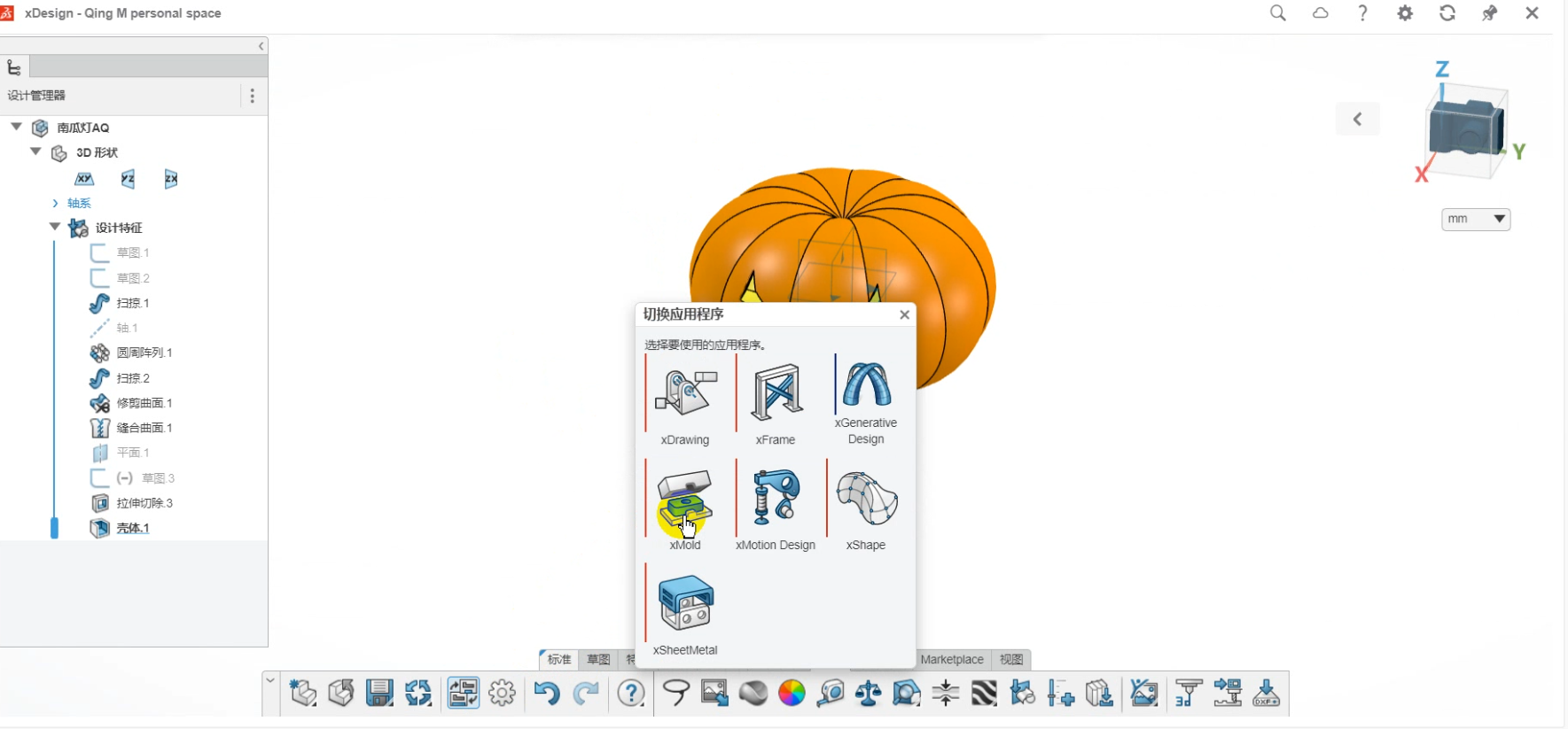

15）选择子部分选项卡，选择圆柱，控制行和列均为3，缩放比为28，长度根据个人喜好调整即可。

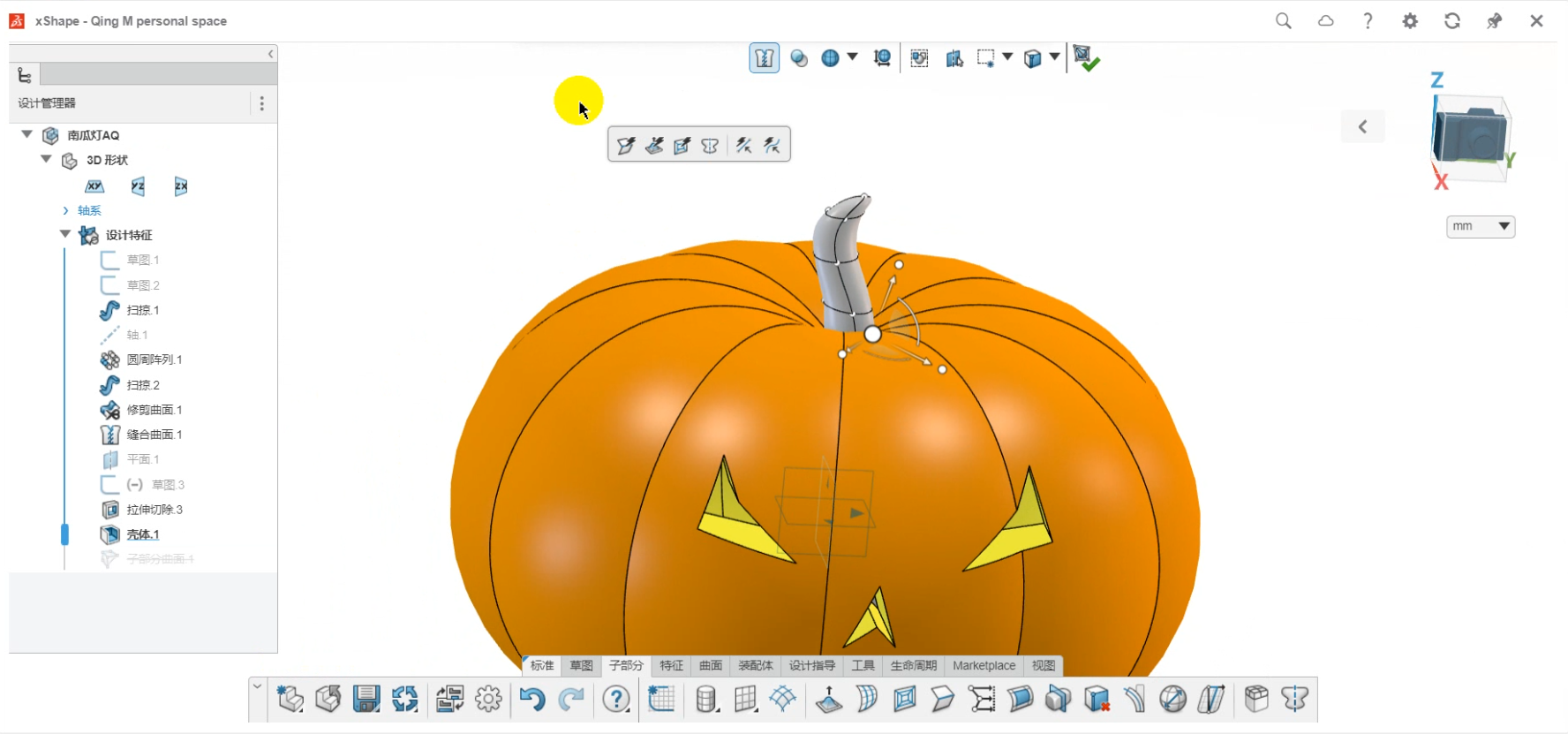

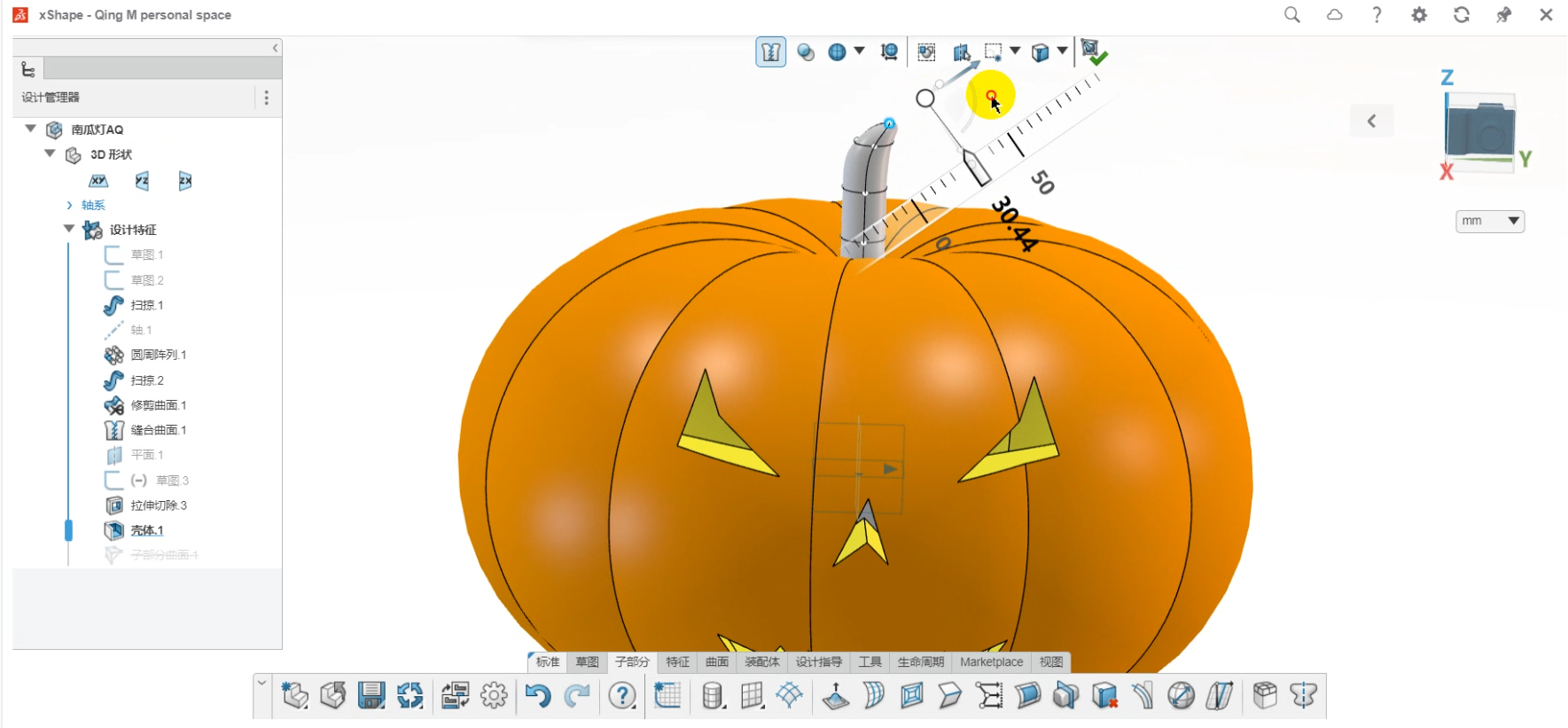

16）拖动控制点，根据需要调整外形即可。
2）打开xDesign并选择新部件，准备绘制南瓜灯。
3）分别在YZ、XY平面上绘制如下草图。
5）打开特征选项卡，选择参考轴命令，以ZX、YZ平面为参考生成参考轴。
6）在特征选项卡中选择圆形阵列，将步骤4生成的曲面阵列11个，阵列角度为360°。
7）重复步骤4，将现有缺口填补。
8）选择曲面选项卡，打开修剪曲面工具，选择相互裁剪方式，其他选项如图所示：
9）选择曲面选项卡中的缝合命令并勾选设为实体。
10）选择特征选项卡中的平面命令，依据YZ平面创建距离YZ平面174.00mm一个参考面。
11）利用草图在新建平面上绘制南瓜脸部特征并拉伸切除。
13）选择工具-颜色，点击当前颜色，根据需要进行调整。
15）选择子部分选项卡，选择圆柱，控制行和列均为3，缩放比为28，长度根据个人喜好调整即可。
16）拖动控制点，根据需要调整外形即可。

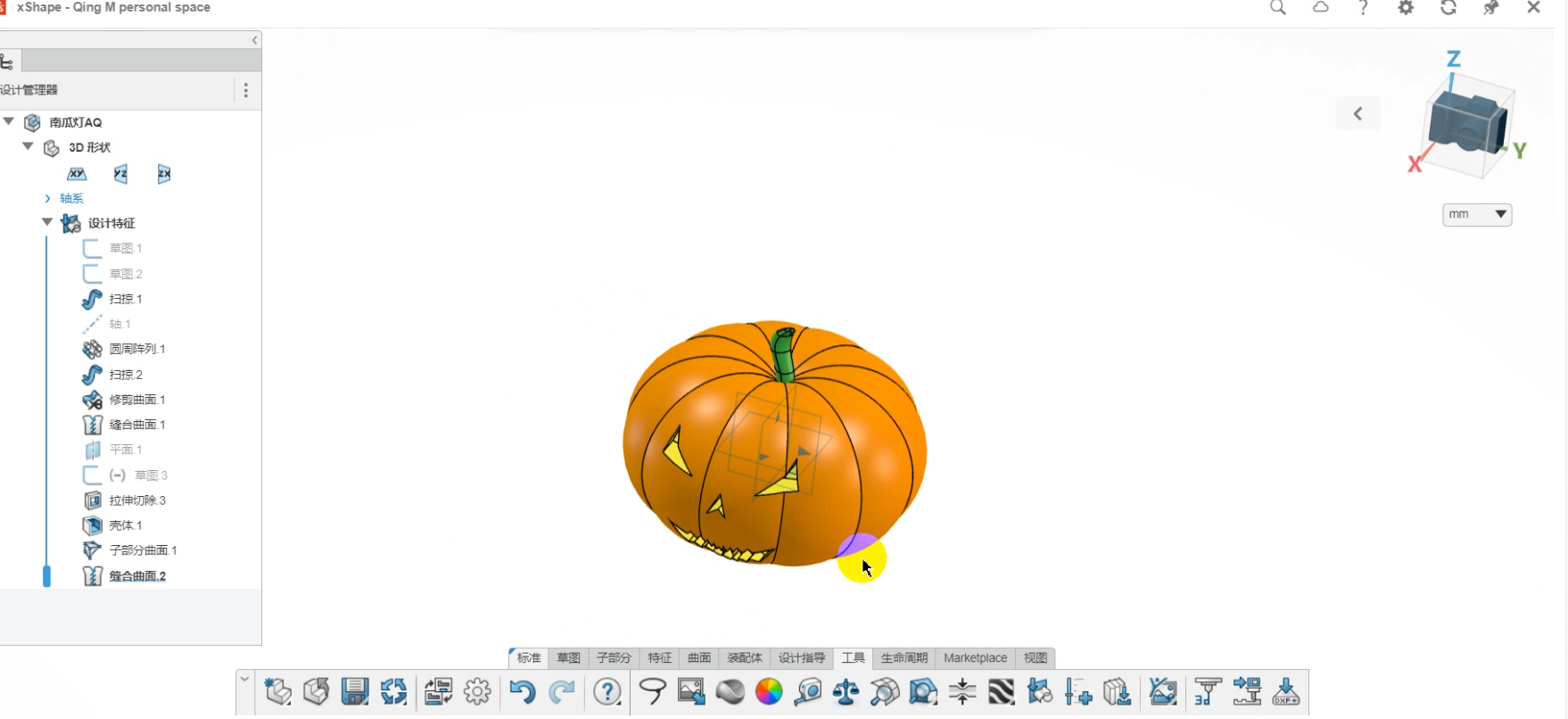

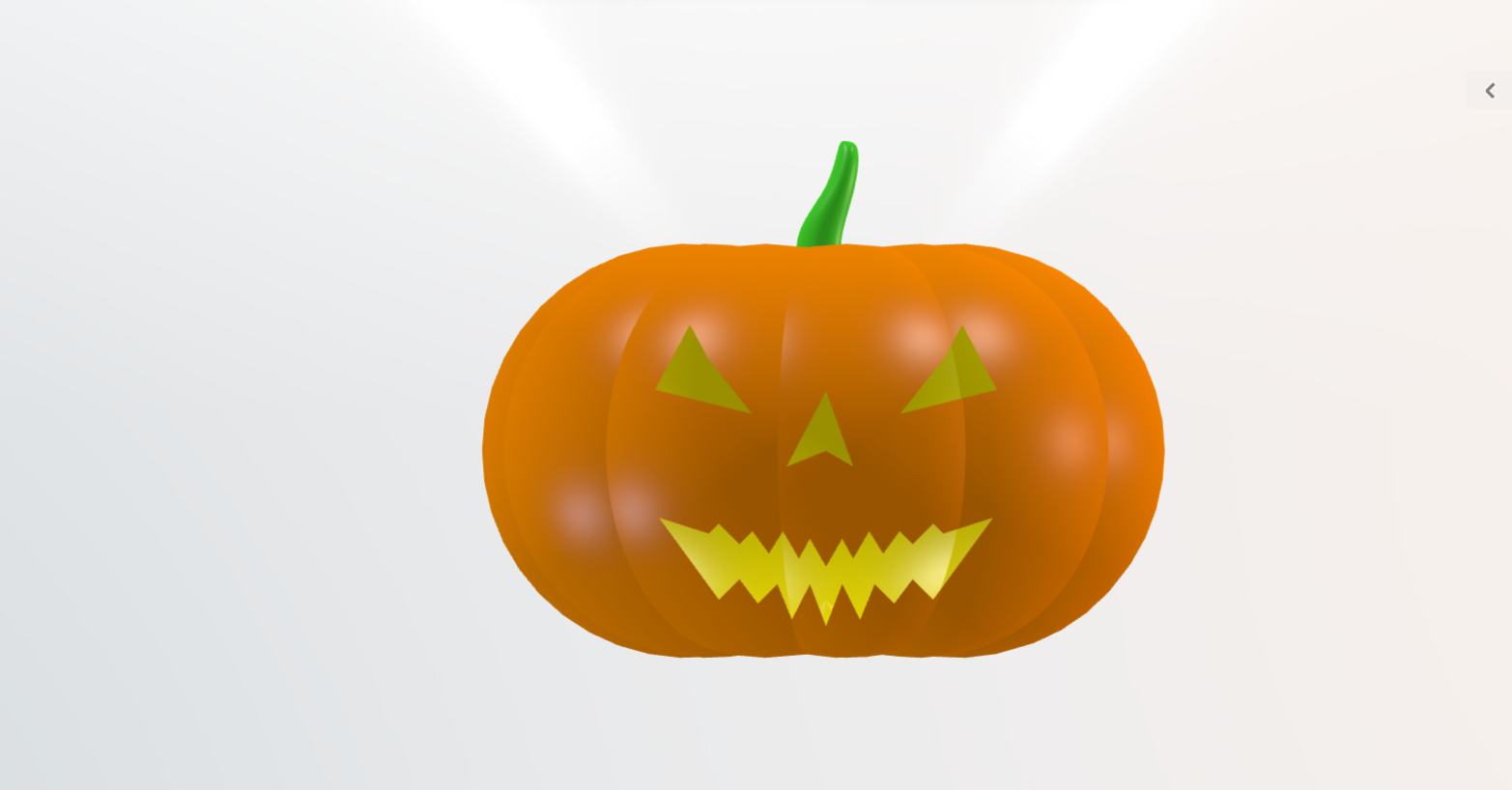

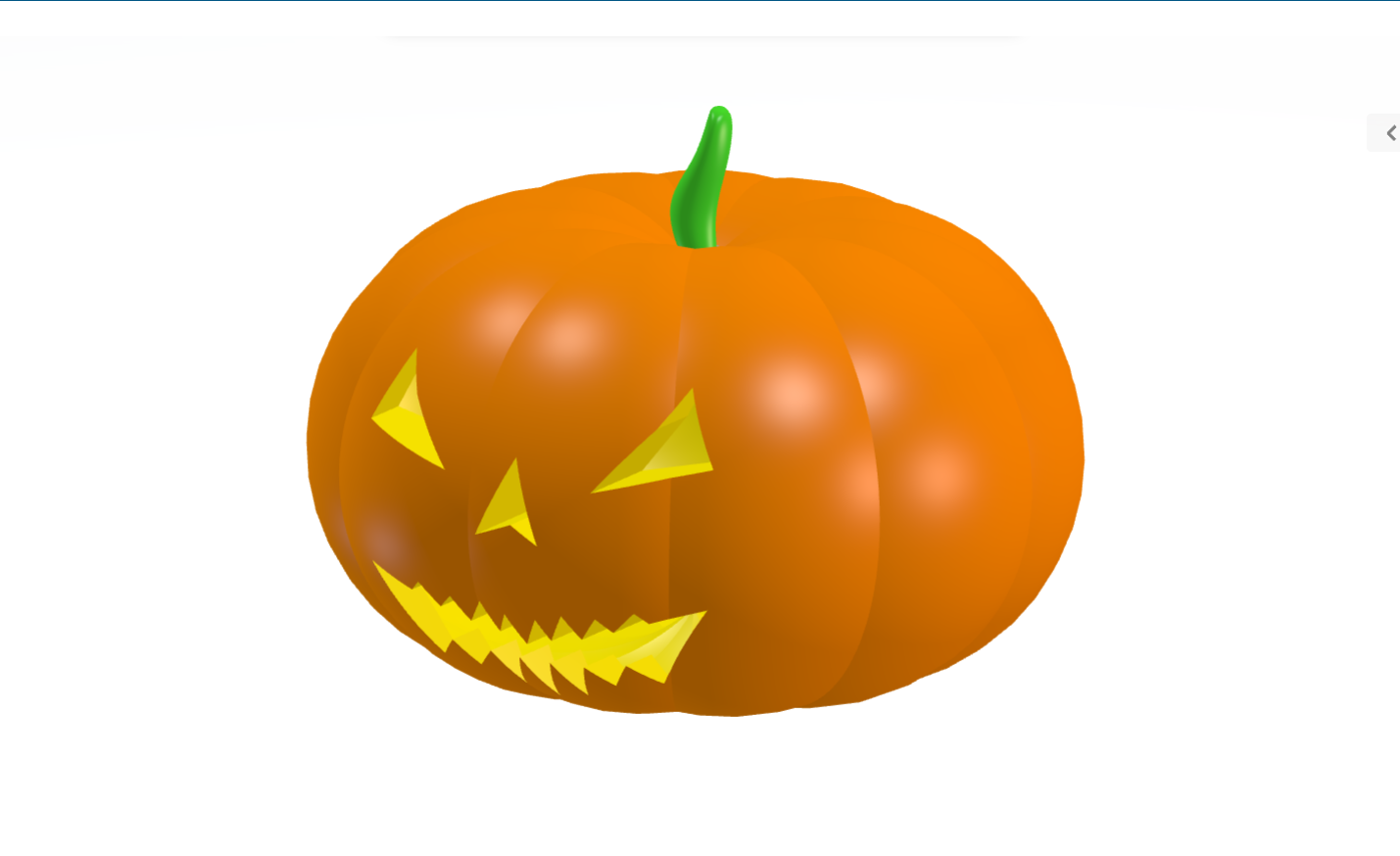

蕞终效果如下图所示：
