客户痛点：随着人力资源价格的增长，设计人员不足，需要3D建模的数量多，为方便后续的CAM程序。

数据问题：之前是使用二维图纸，标准件/非标准件产品简单，都是单件，图纸发放以二维方式，目前已经整理出的系列零件的尺寸规格对照表。

需要解决的问题：能够快速地完成3D模型及2D图纸设计。

推荐方法：使用SOLIDWORKS软件内的系列零件设计表方法解决。

使用软件介质：SOLIDWORKS 2020

准备初始的3D模型及规格尺寸的对应表格。

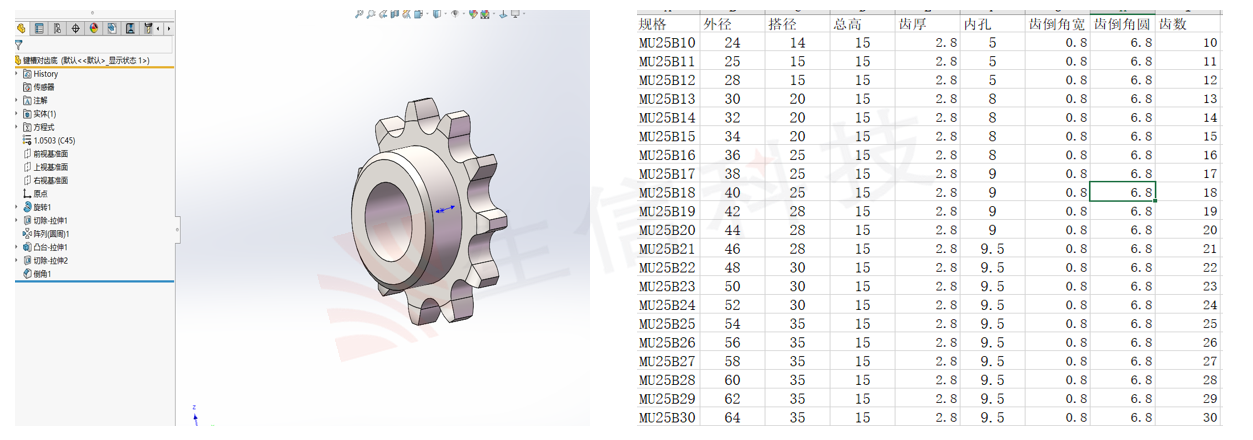

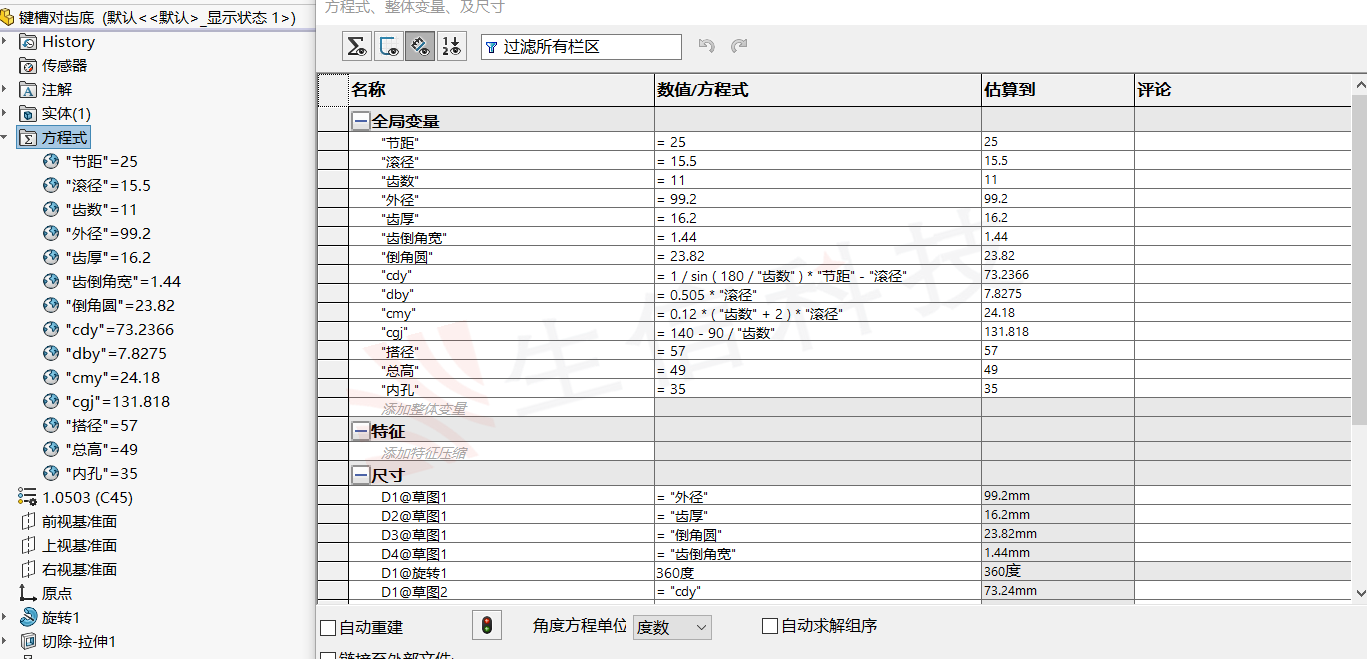

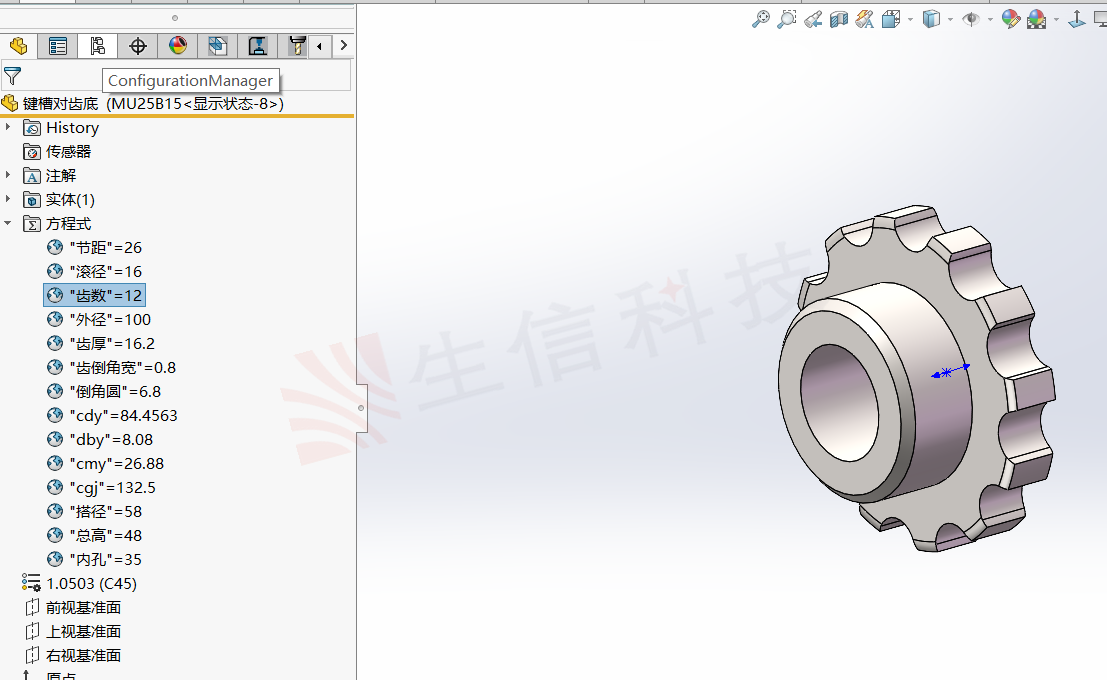

1.在方程式里面添加全局变量例如节距、滚径等等，输入初始的数值，同时添加相关的对应的，方程式驱动，如下图。

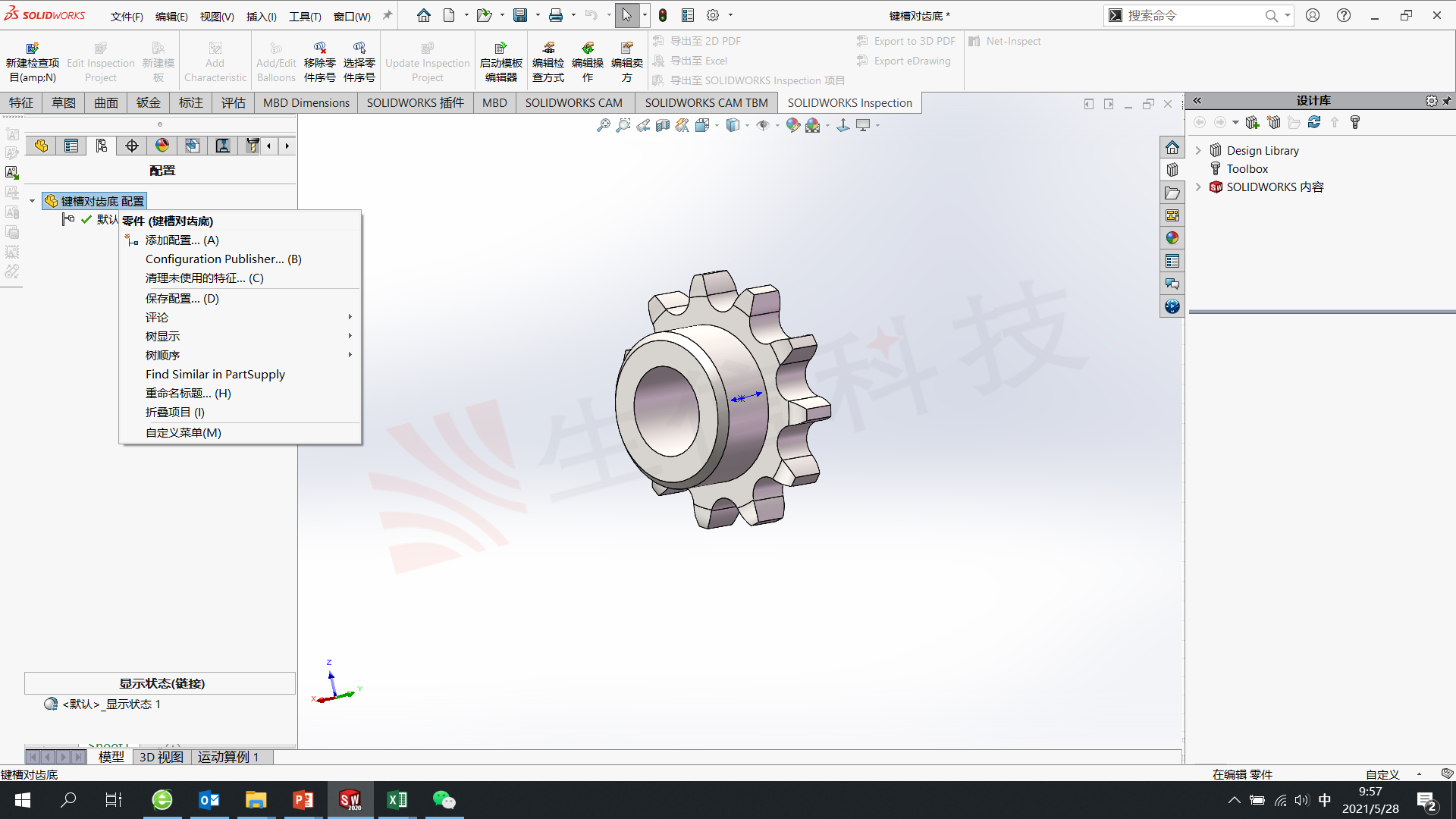

2. 在配置列表中-添加配置-规格MU25B10然后确定。

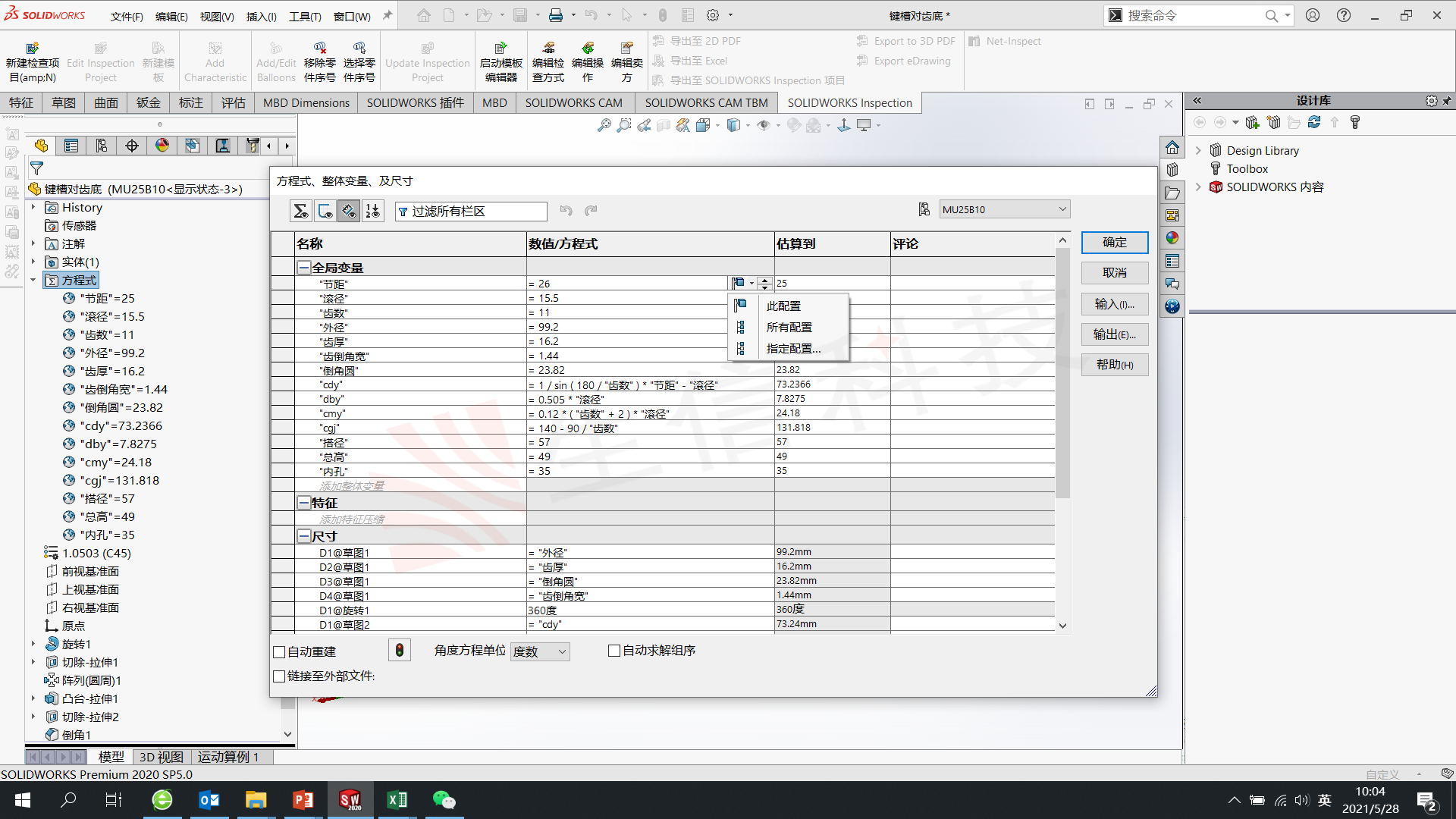

3. 在节距的数值/方程式里面输入尺寸26，然后选择此配置，滚径输入尺寸16，确定。

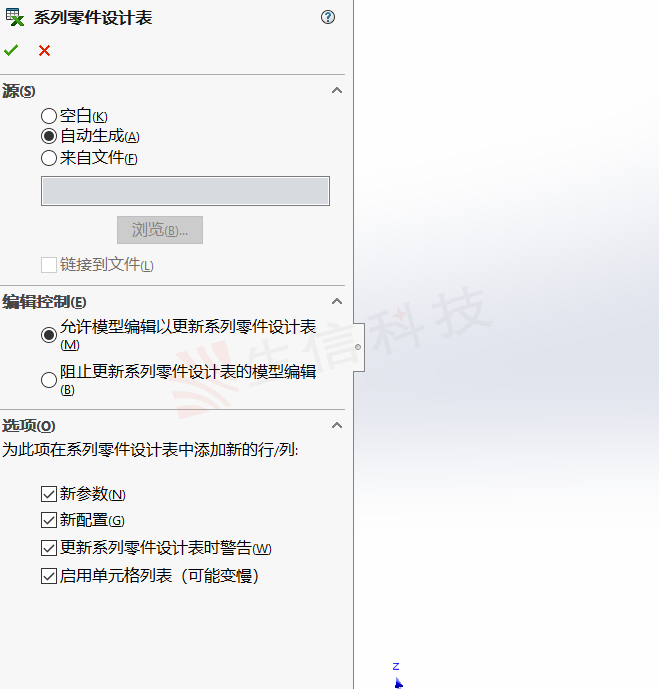

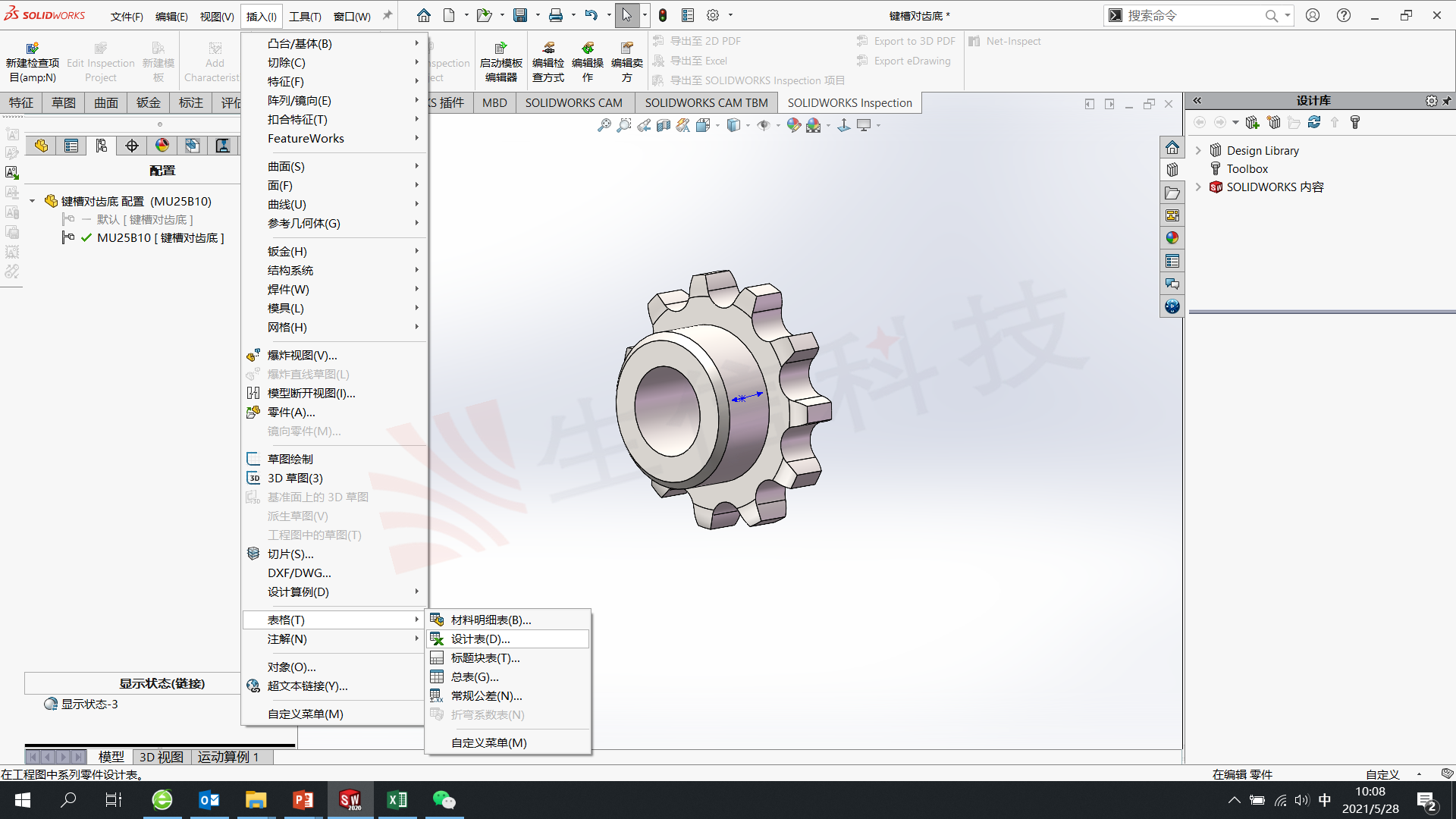

4. 选择插入-表格-设计表，选择自动生成，确定。

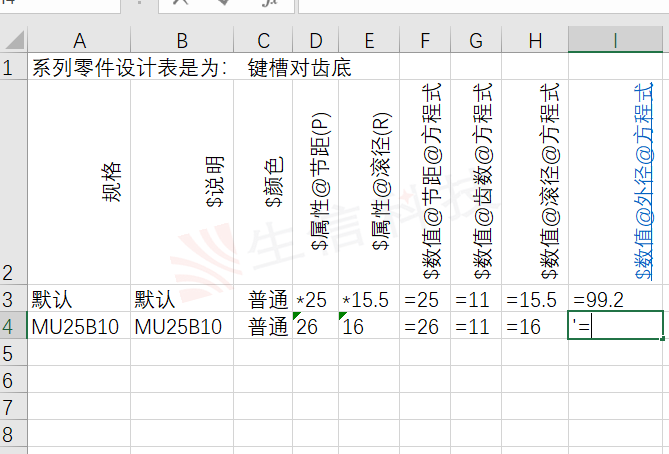

5. 选择在单独窗口编辑，然后再相对应的设计表内就会出现表达方式：$数值@节距@方程式。

6. 在尺寸内输入（英文状态）’=数值。

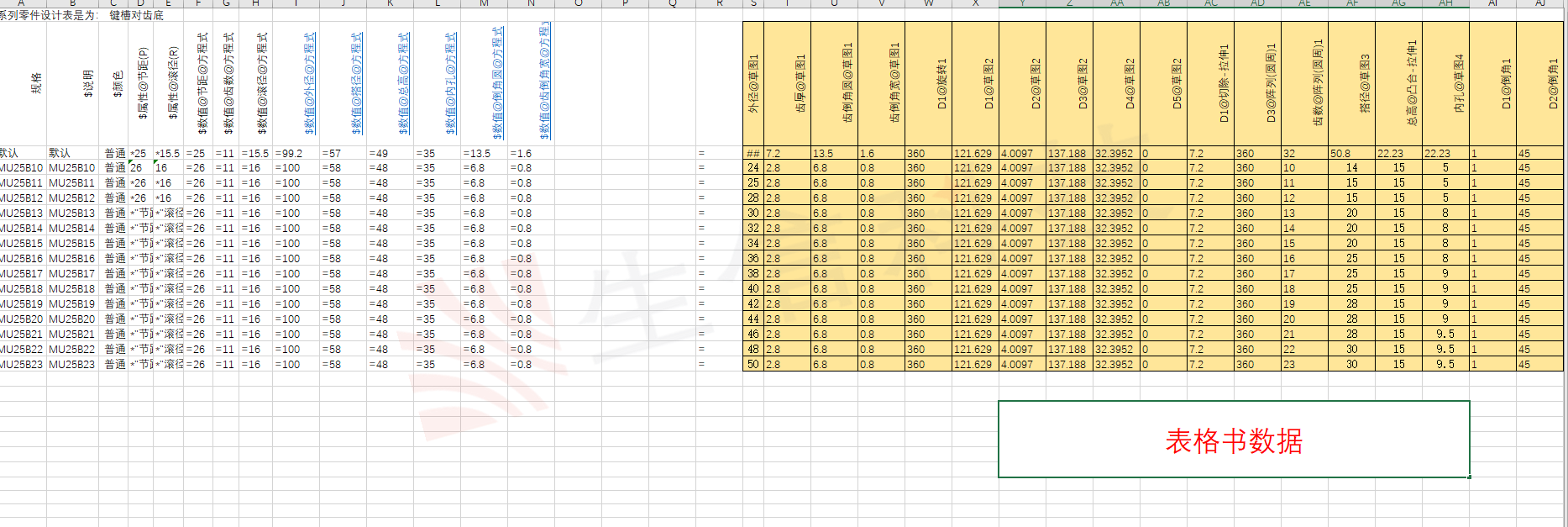

7. 把之前输入好的规格/尺寸对应表格复制进黄色区域设计表，然后通过EXECL功能把尺寸添加到驱动表格内。

输入方法：驱动数据= ‘=+黄色区域对应的尺寸。

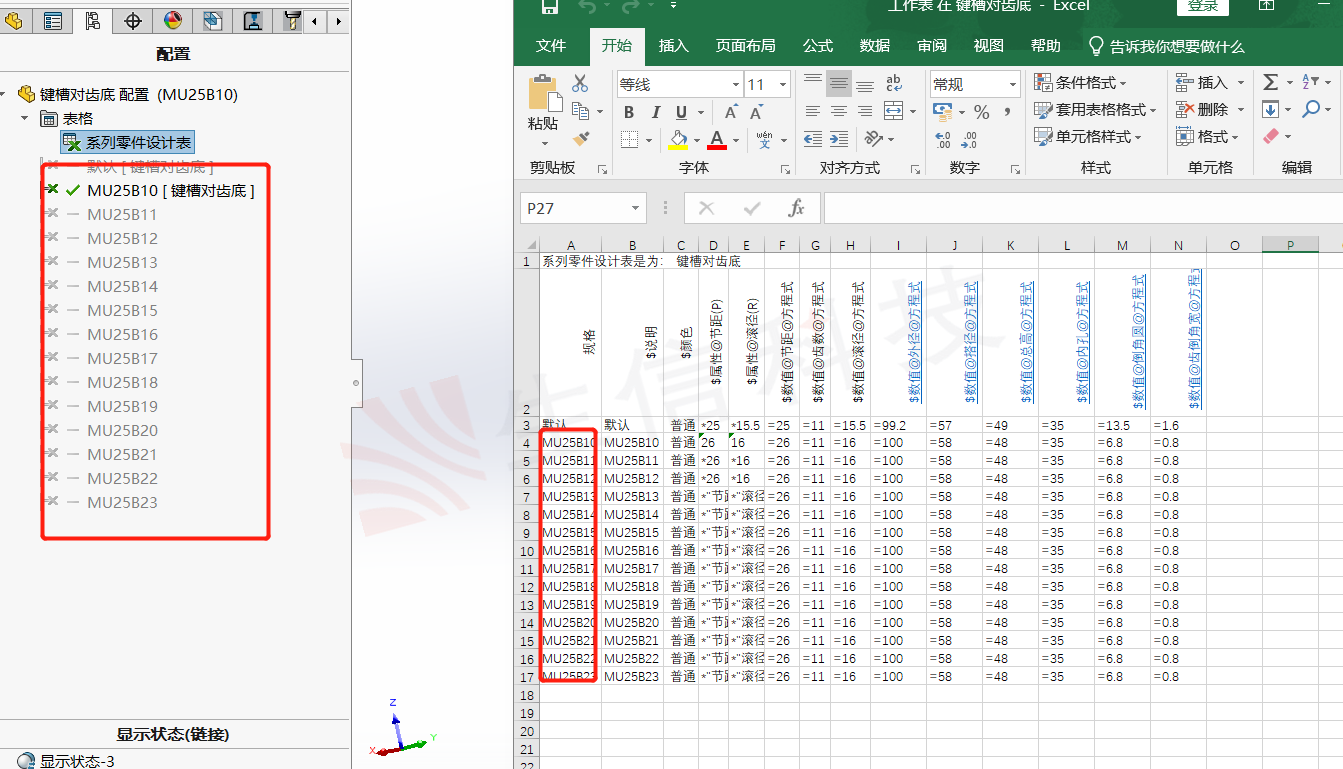

8. 在配置表格内会出现和设计表内的相对应的规格及参数，通过切换不同配置检查数据是否输入到模型。

9. 得到不同数据。

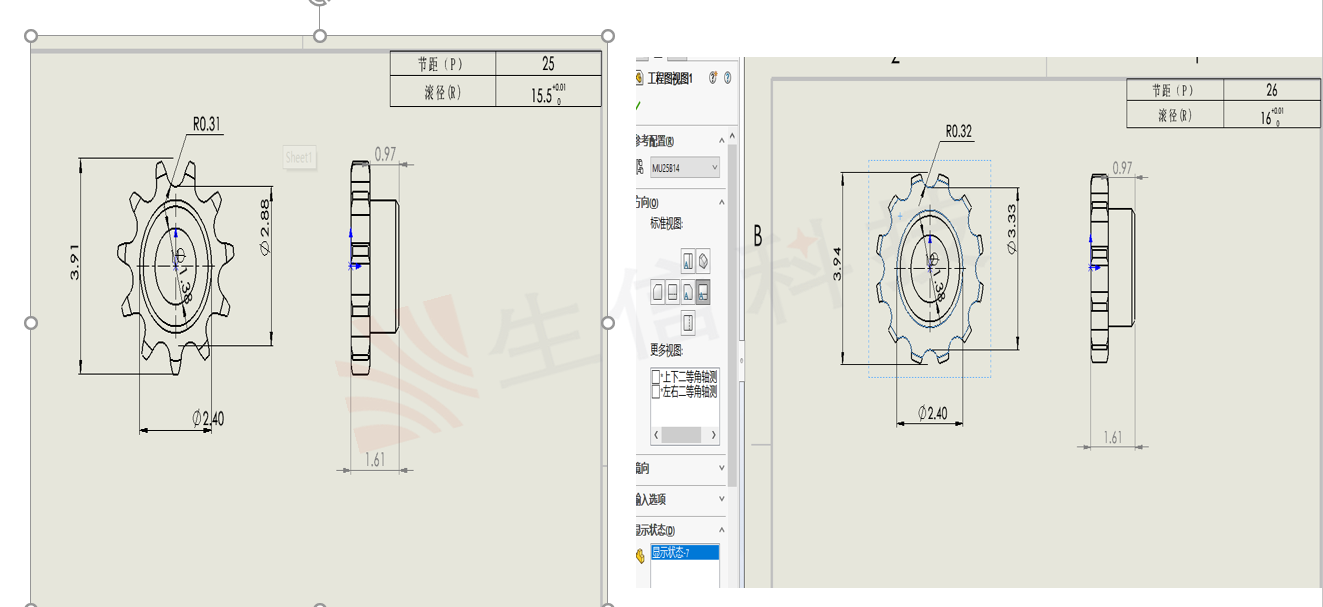

10. 准备好上述所说的3D数模，然后按照正常方法生成工程图，通过切换不同的配置来输出工程图就可。

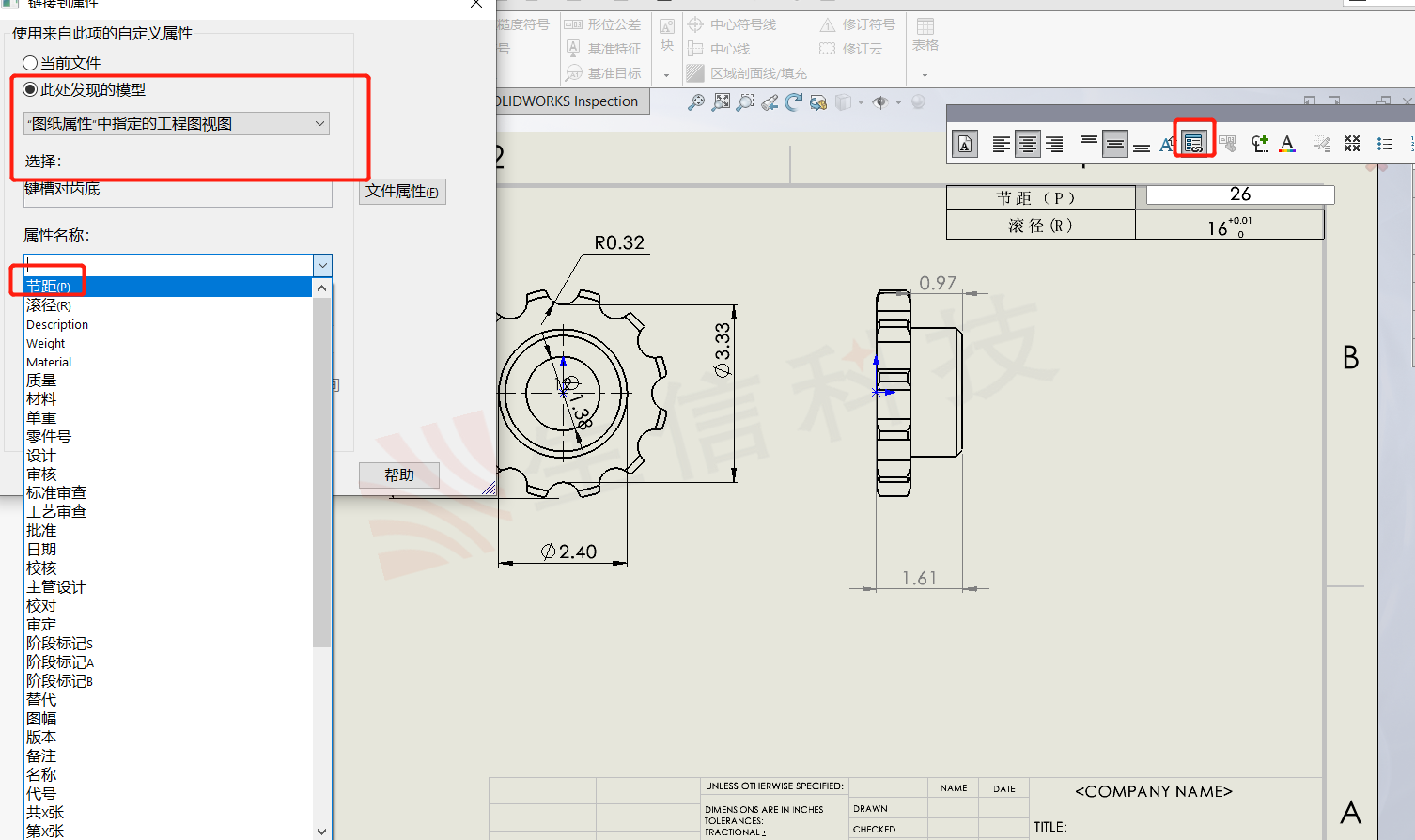

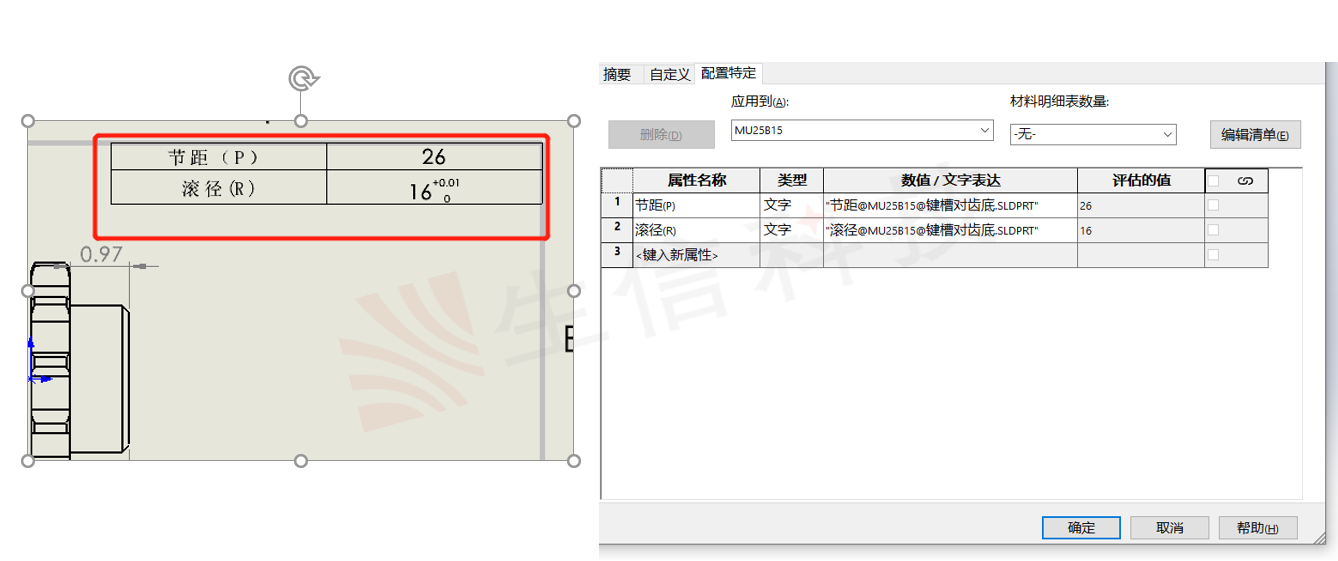

11. 如何添加右上角的参数，在3D数据里面选择属性，选择配置特定，在里面输入需要填写的值，例如节距（P）等，数值表达式选择变量相关名称就可以，然后确定。

12. 在工程图里面插入表格，首先列输入需要的名称，其次例选择插入链接相关属性，滚径一样尺寸。

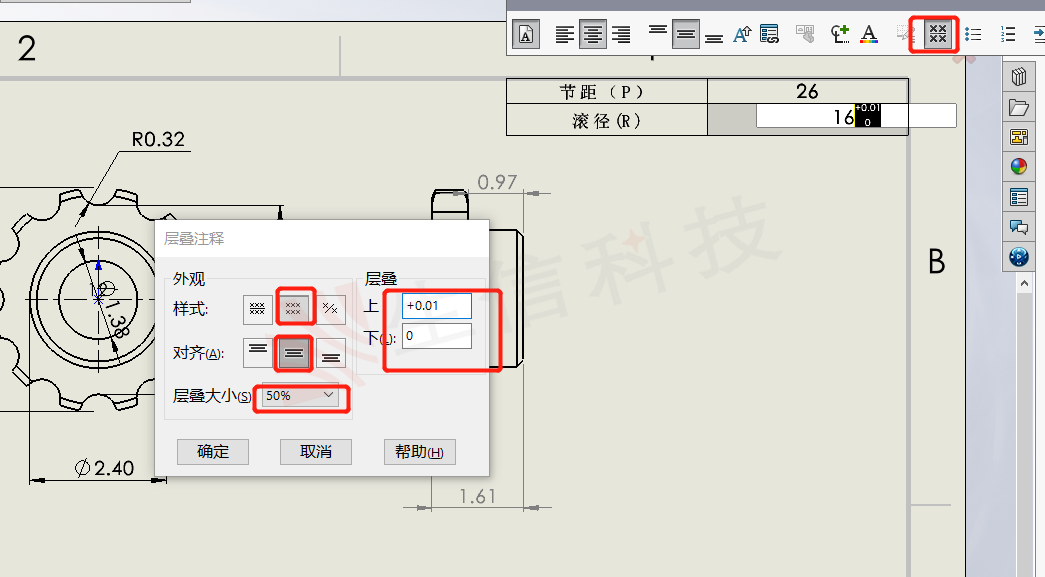

13. 插入红色区域内地公差，双击选择这位置，选择无中线、中间对齐、大小等等，调整合适比列然后确定。
