SOLIDWORKS Toolbox标准件配置方法
发布时间:2022-07-15      信息来源:      浏览次数:
首先打开“Toolbox 设置”。【Windows 菜单栏】---【SOLIDWORKS 工具】文件夹---【Toolbox 设置】。如图 1 所示,打开 Toolbox 设置,首先是软件自带的一个 Toolbox 配置流程,选择单击“自定义您的五金件”。


solidworks toolbox

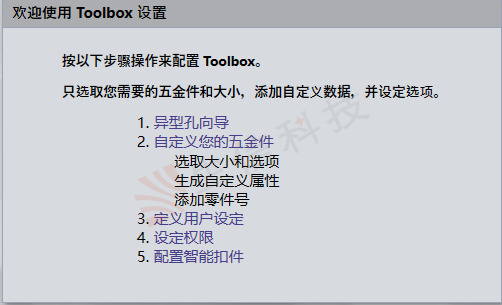

图 1 Toolbox 进入及设置欢迎页


solidworks toolbox

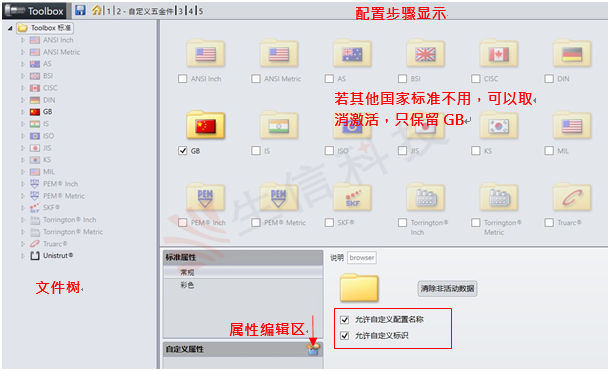

图 2 Toolbox 设置界面

如图 2 所示,点击“自定义属性”中的“添加新的自定义属性”,新建新的属性名称,这里我们建立两个,分别是“图样代号”(用以映射 GB 代号)和“图样名称”(用以映射标准件名称标记)。

solidworks toolbox

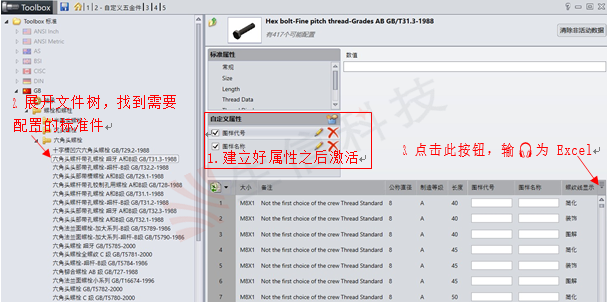

图 3 Toolbox 设置界面


如图 3 所示,建立好属性之后并且氵舌,找到需要重新配置的标准件,随后输出为 Excel 文件,选择好输出路径并且保存,输出过程大约为 5~10 秒不等。随后在 Excel 表格中进行编辑。

toolbox标准件配置

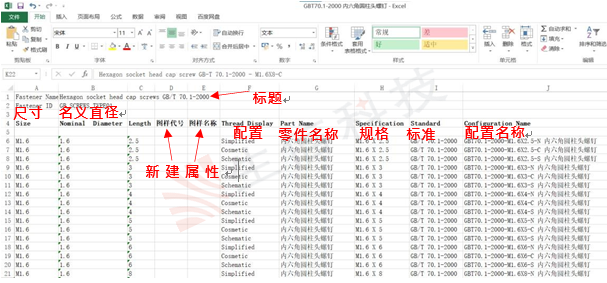

图 4 打开需要属性定义的表格


如图 4 所示,在 Excel 表格中使用基本功能,将 H 列全部替换为“六角头螺栓全螺纹 C 级”;将 J 列拷贝至 E 列;将替换后的 H 列和 I 列的字段合并,拷贝至 F 列。这里可能会用到 Excel 逻辑运算功能---列的合并,将单元格定位至F5,然后输入“=H5&I5”,按 Enter 确认,便可以看到两列的数据完成了字段合并,修改和合并之后的结果如图 5 所示。


toolbox标准件配置

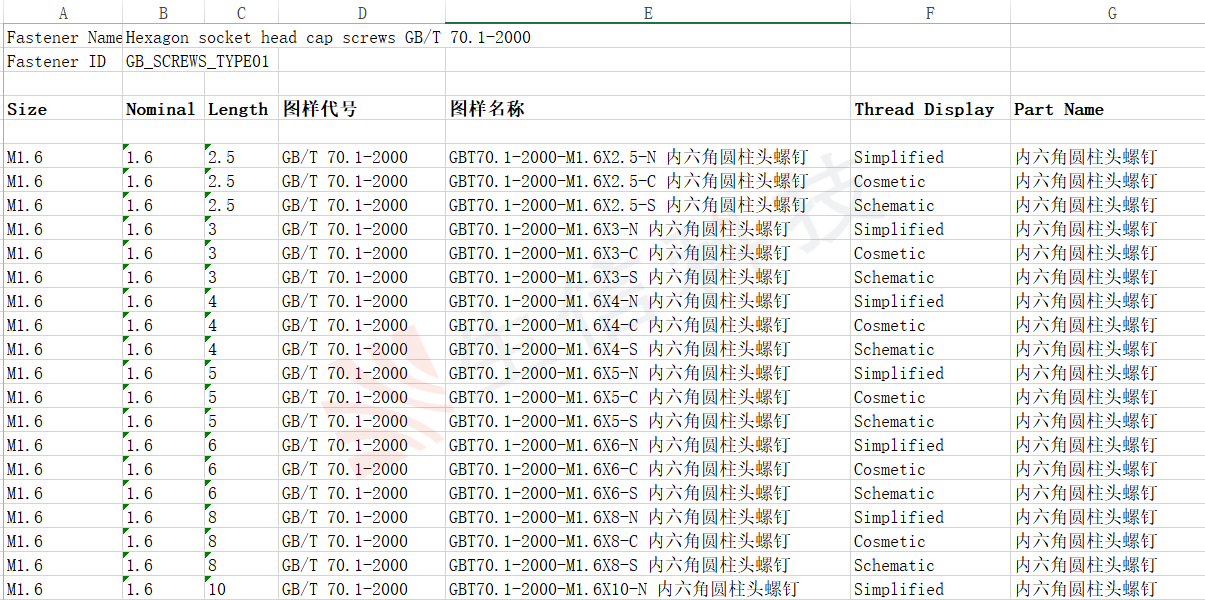

图 5 修改之后的表格


如图 6 所示,我们的修改已经完成。这里注意,自定义的两列属性要跟我们零件模板中的属性相对应,因为在材料明细表中,一列是不可能同时显示不同的属性的。这只是一种标记方式而已。特别提醒:若执行了“=H5&I5”,但是F5 单元格仍然显示“=H5&I5”,这是因为 Excel 没有正常进行字段合并运算,处理方法是同时选中 F、H、I 三列数据,右键单击进入“设置单元格格式”,选择“常规”,确认即可。


toolbox标准件配置

图 6 导入 Excel 表格后的 Toolbox 设置界面(局部)


使用同样的方法将其他的标准件汉语化。


toolbox标准件配置方法

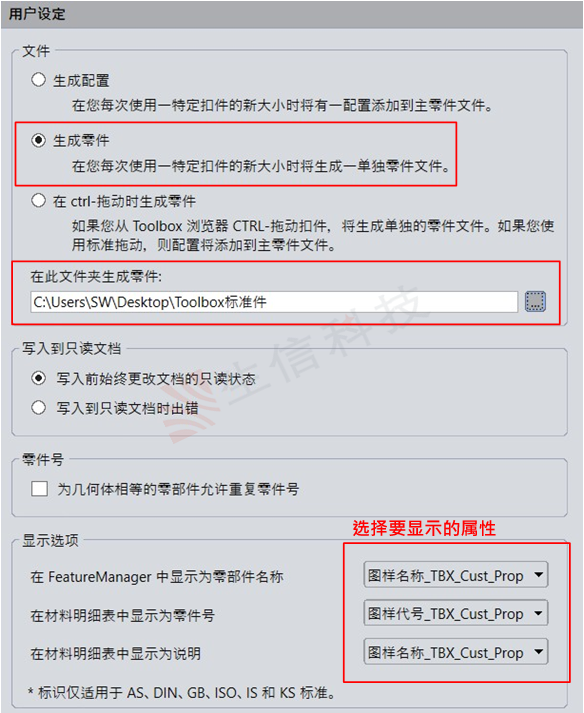

图 7


如图 7 所示,我们可以指定一个文件夹作为导出自定义零件库,保存Toolbox,保存的时间可能较长(1 分钟~5 分钟不等),请耐心等待。


toolbox标准件配置方法

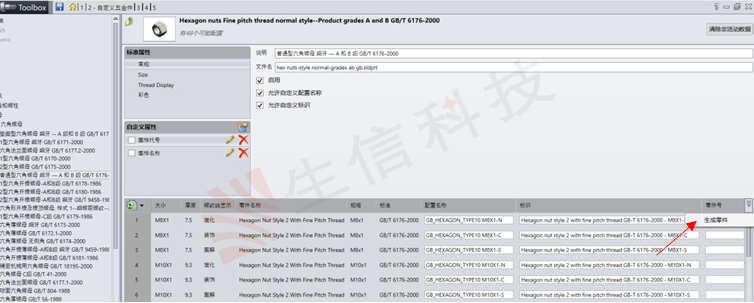

图 8


点击生成零件如图 8,配置的零件就会生成到指定的文件夹中如图 9。


toolbox标准件配置方法

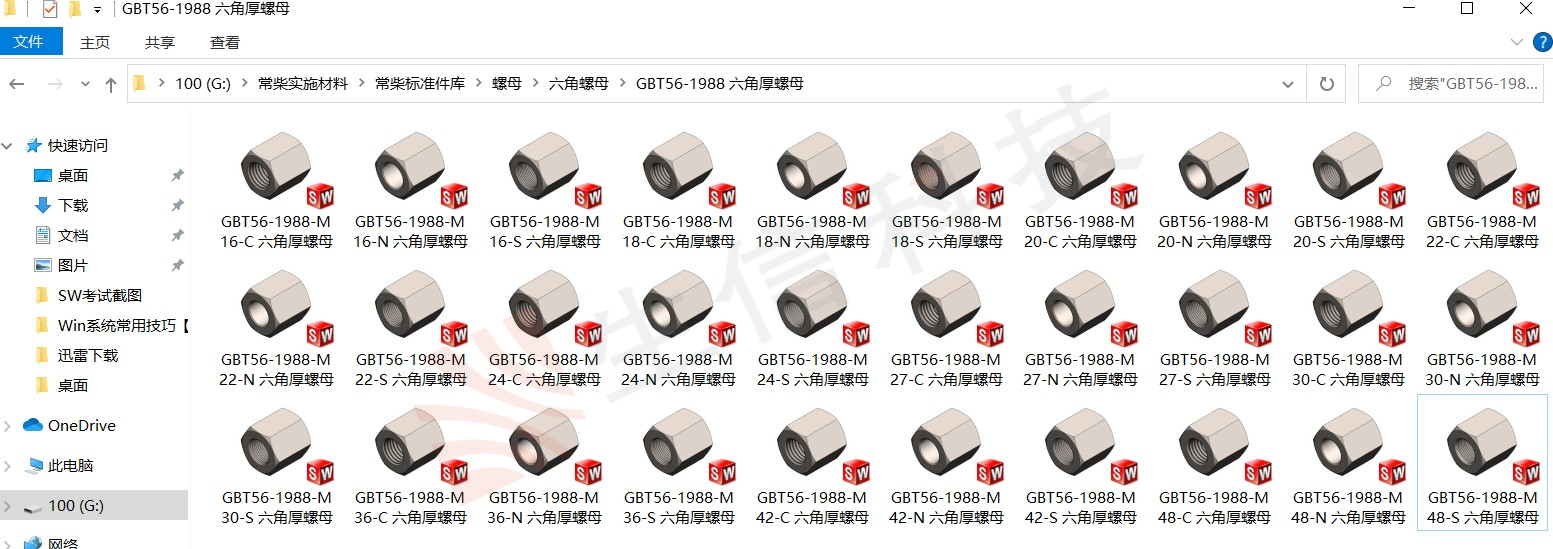

图 9
