SOLIDWORKS直径标注出错解决方案
发布时间：2022-05-06 信息来源： 浏览次数：

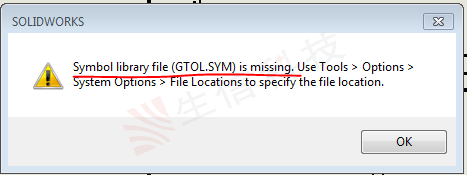

不知道你们在使用SOLIDWORKS时有没有遇到下面这个问题？在标注孔直径时，直径Φ变成了MOD-DIAM，或者出现如下图1所示报错。
其实SOLIDWORKS直径标注出错解决方式很简单，只需要按照下面步骤即可完成。

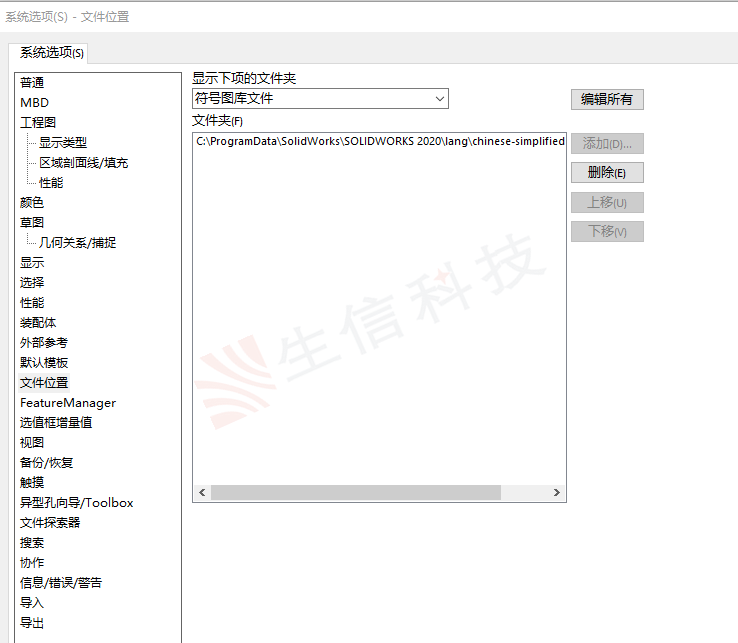

第一步，首先检查符号图库文件路径是否正确，打开系统选项设置-文件位置-找到符号图库文件，如图2所示。
图2

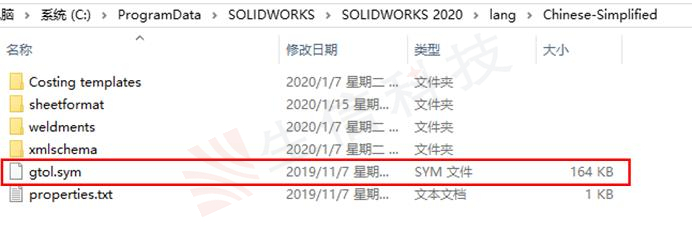

第二步，如果发现路径正确，这时候打开刚刚的路径，查找GTOL.SYM文件是否丢失，如图3所示，如若丢失，拷贝一份进去即可。
图3

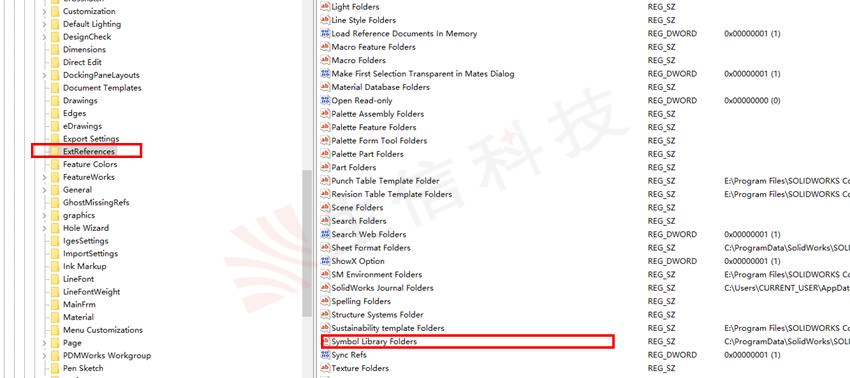

第三步，如果影响多个使用者，需要重命名注册表即可[HKEY_CURRENT_USER\Software\SOLIDWORKS\SOLIDWORKS 20xx\ExtReferences] "Symbol Library Folders".
图4
图1
其实SOLIDWORKS直径标注出错解决方式很简单，只需要按照下面步骤即可完成。
第一步，首先检查符号图库文件路径是否正确，打开系统选项设置-文件位置-找到符号图库文件，如图2所示。
图2
第二步，如果发现路径正确，这时候打开刚刚的路径，查找GTOL.SYM文件是否丢失，如图3所示，如若丢失，拷贝一份进去即可。
图3
第三步，如果影响多个使用者，需要重命名注册表即可[HKEY_CURRENT_USER\Software\SOLIDWORKS\SOLIDWORKS 20xx\ExtReferences] "Symbol Library Folders".
图4
