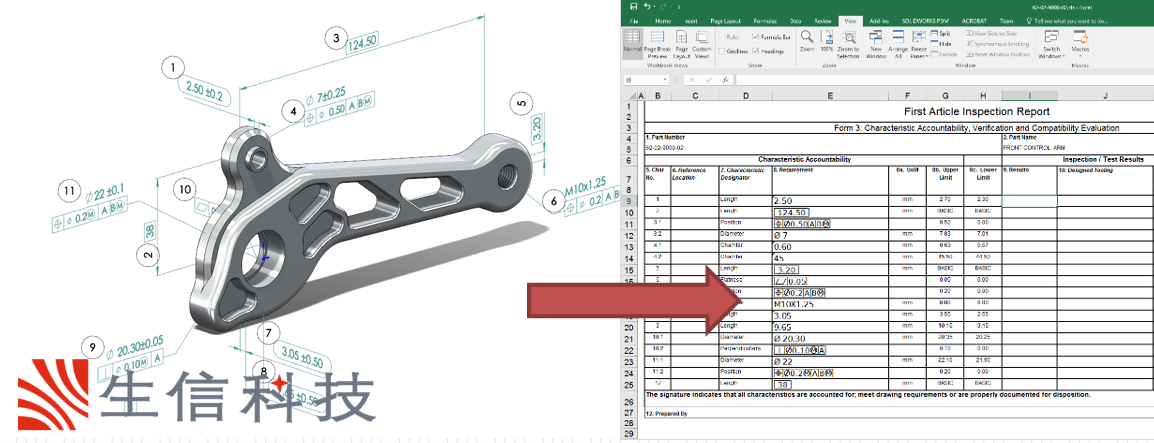

多用户都知道SOLIDWORKS Inspection是一款辅助质检工程师产生质检报告的实用工具软件。最初被我们认识的SOLIDWORKS Inspection Standalone只能导入PDF，Tiff和Inspection Project文件。

好吧，用SolidWorks上Inspection的插件产生Project文件还是比较方便的，那如果不是SolidWorks产生的文件或者以前设计遗留的2DDWG文件就非常麻烦了。

这种尴尬的状况从SolidWorks2018开始就已经改善！

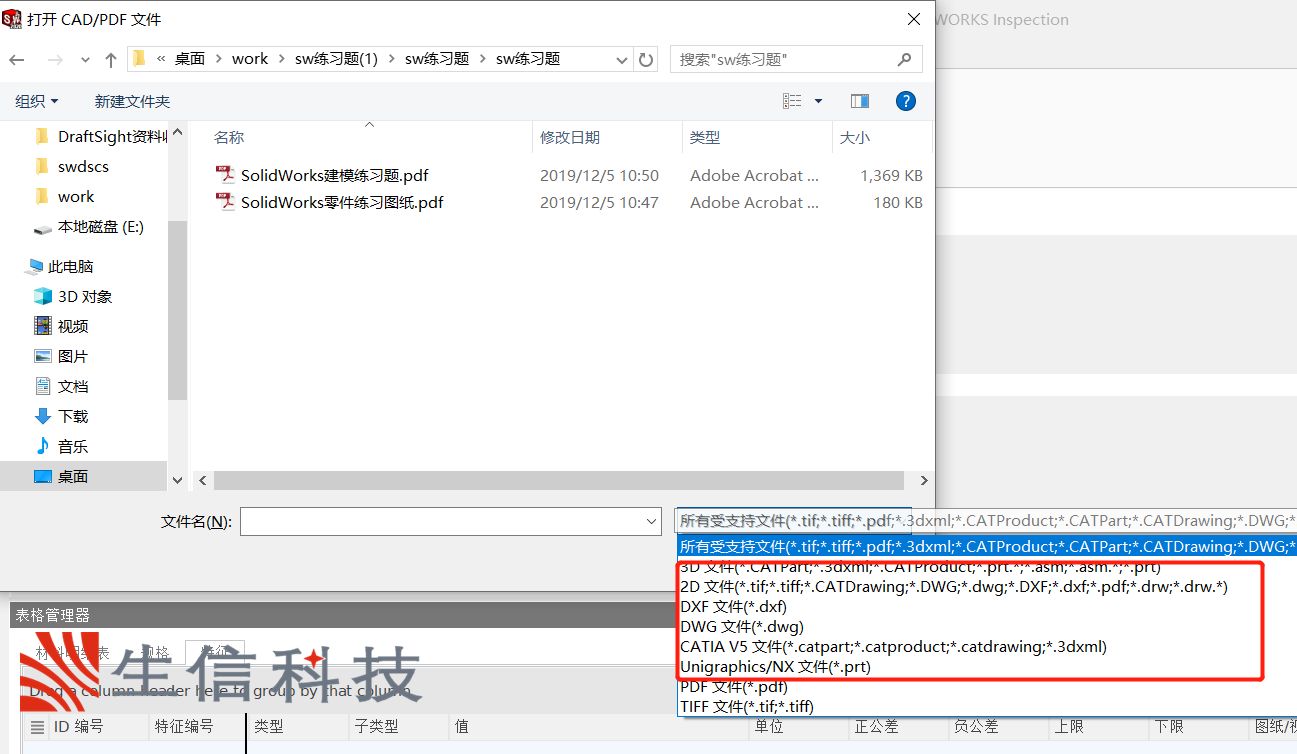

从SolidWorks2018开始，SOLIDWORKS Inspection Standalone支持导入更多格式的文件，而且具有PIM信息的3D模型也可以直接用来产生质检报表。

这表示，即使是从外部的合作伙伴那里过来的非SolidWorks文件或者以前设计中遗留的2DDWG文件，质检工程师也可以独立处理了！我们可以少麻烦些设计工程师，为自己和同事都节省些时间！

除了使用非SolidWorks格式文件，在识别尺寸和检验特征方面，SolidWorks Inspection也增加了非常实用的功能——智能提取。

由于运行光学字符识别（OCR）是一个繁琐的过程，尺寸和注释比较多的时候非常消耗时间。，但是使用智能提取工具，我们可以消除此过程。智能提取工具允许用户通过框选范围，自动提取该范围内的尺寸和检验特征。与我们熟悉的OCR流程相比，能够非常迅速的产生球标。通过下面的操作来看看是如何完成的：（这边我们用DWG文件举例。）

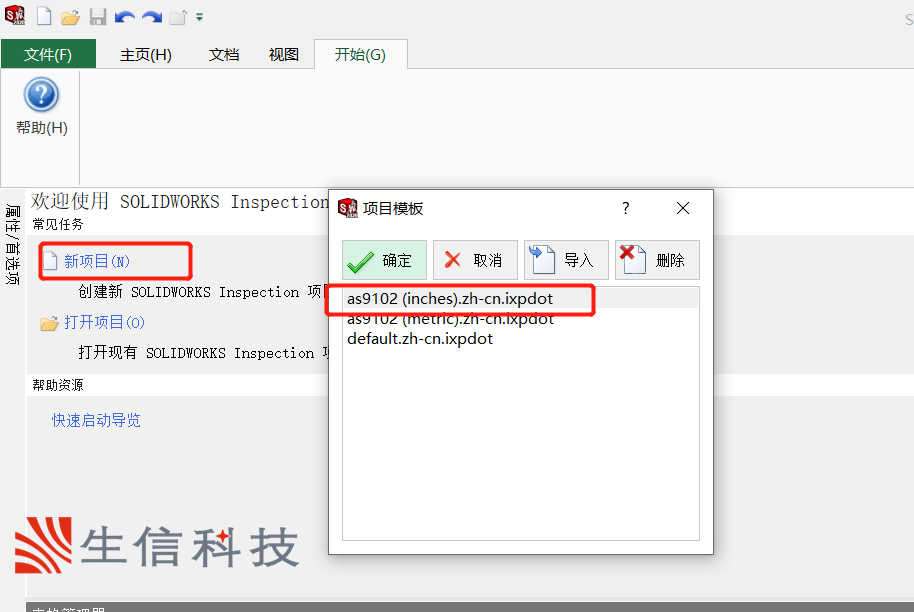

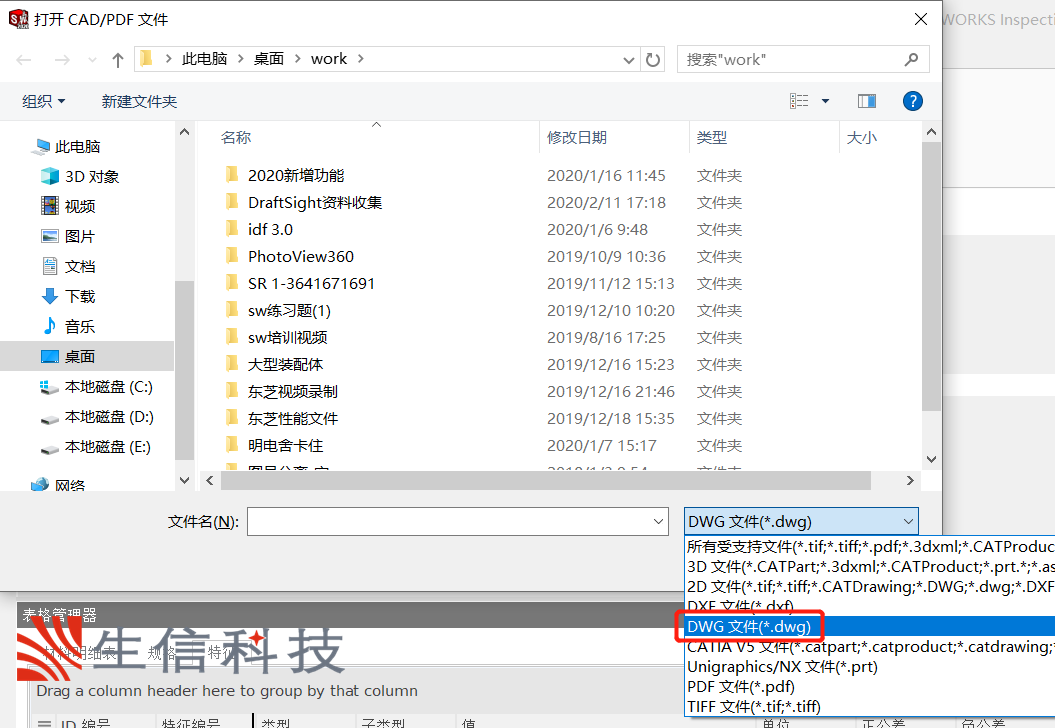

1、运行SOLIDWORKS Inspection Standalone。像往常一样新建一个项目来导入DWG文件。

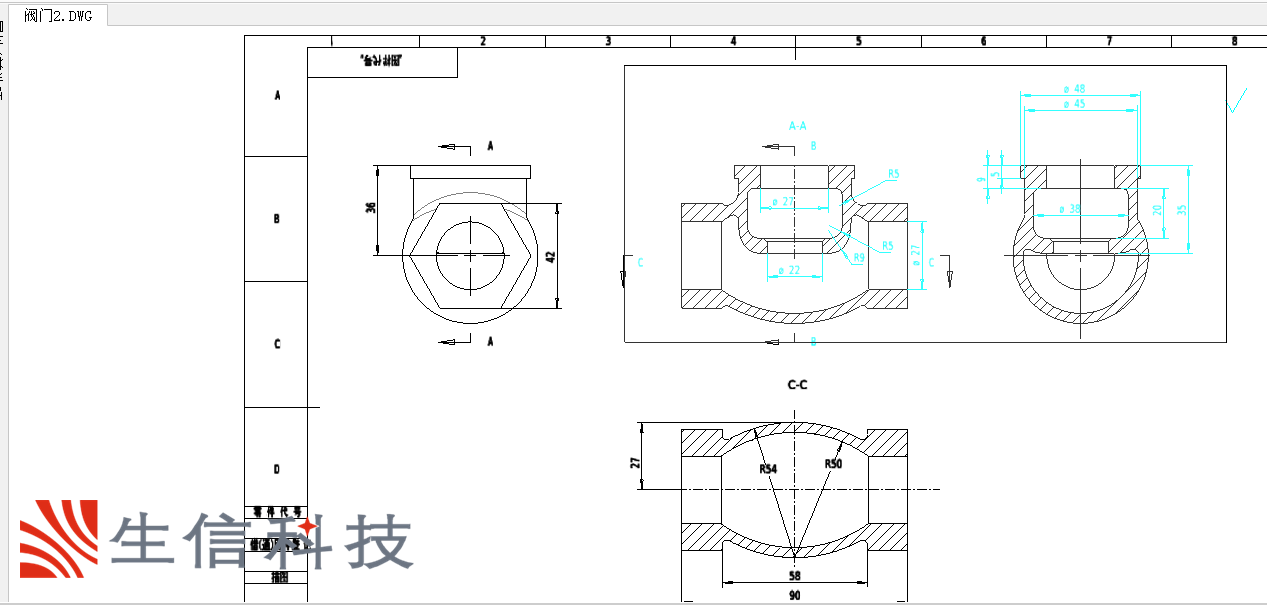

2、这里使用了以前设计中用过的DWG文件。这上面有些尺寸和注释。虽然尺寸看着不多，但OCR识别出所有的尺寸也要做十几步的操作。

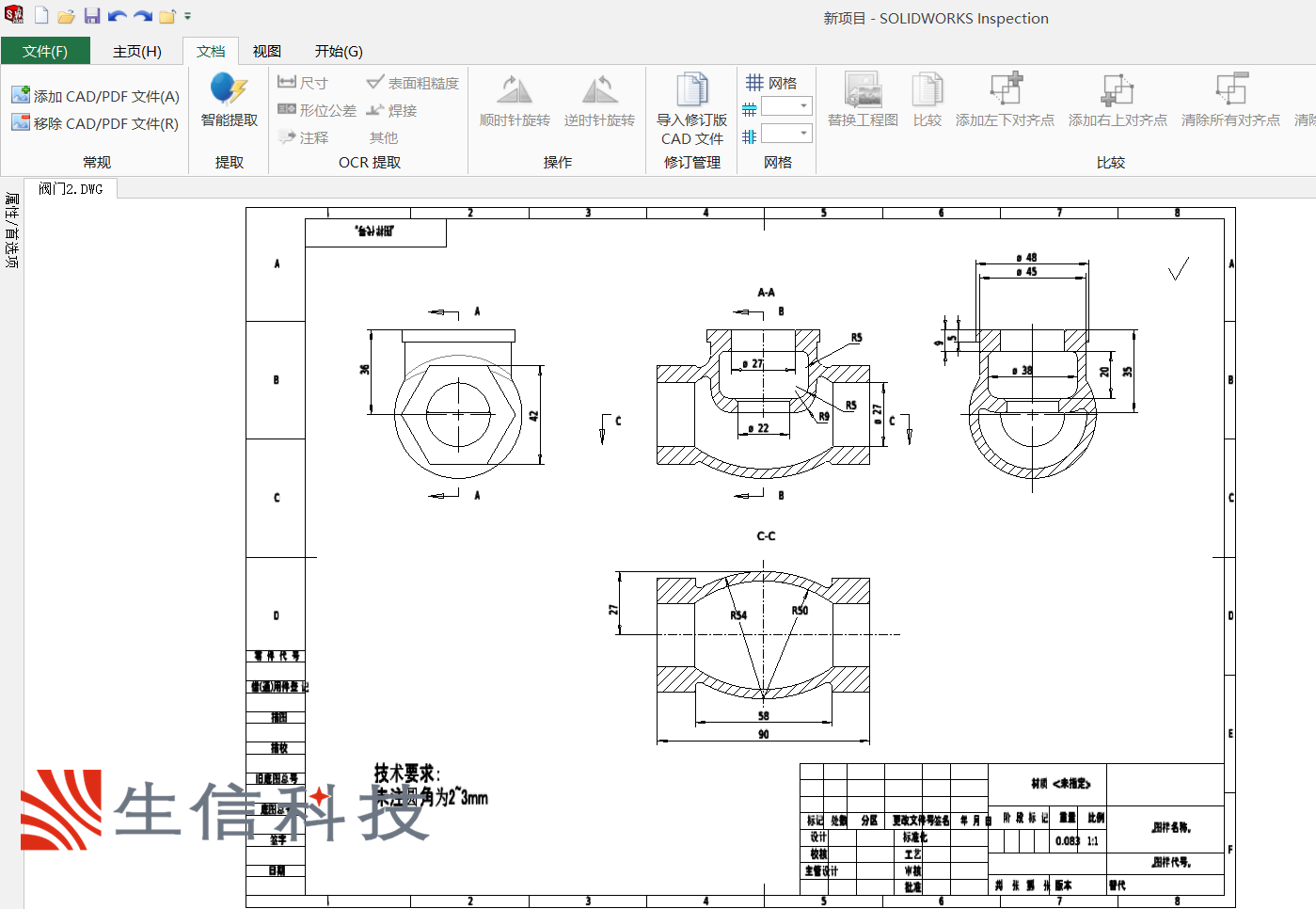

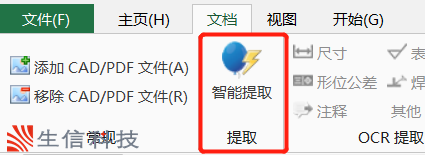

3、使用“智能提取”，框选一下右上角两个视图的范围。

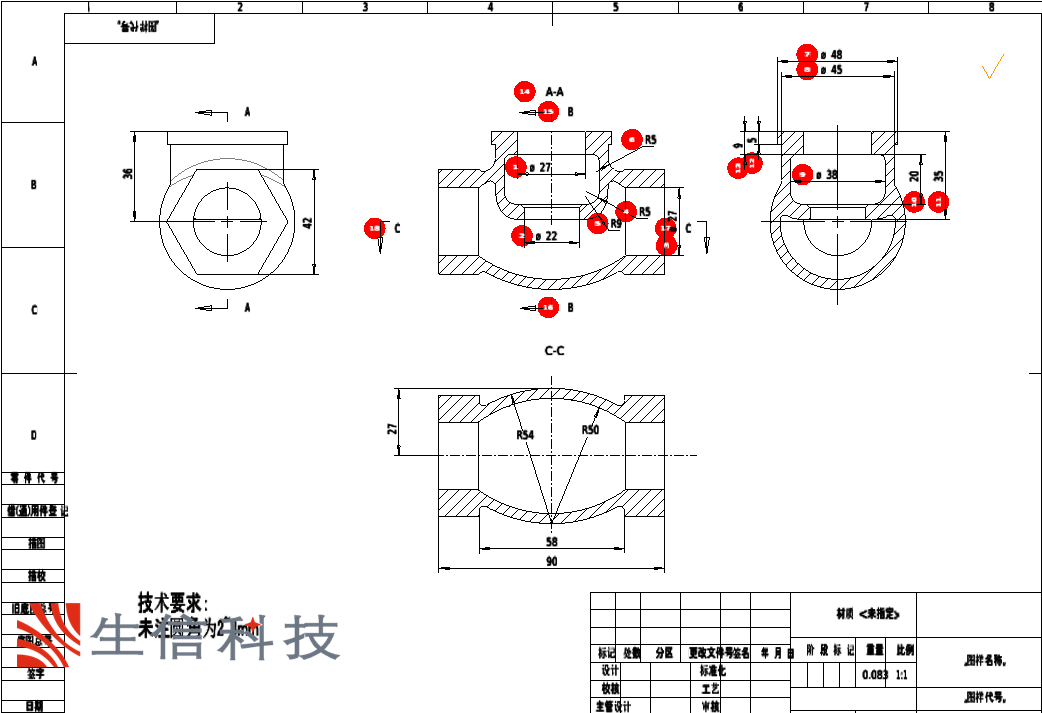

4、随着框选的结束，这部分球标就标好了。

这个动作还是很快的，基本上框一下几秒钟就标好这些球标了。

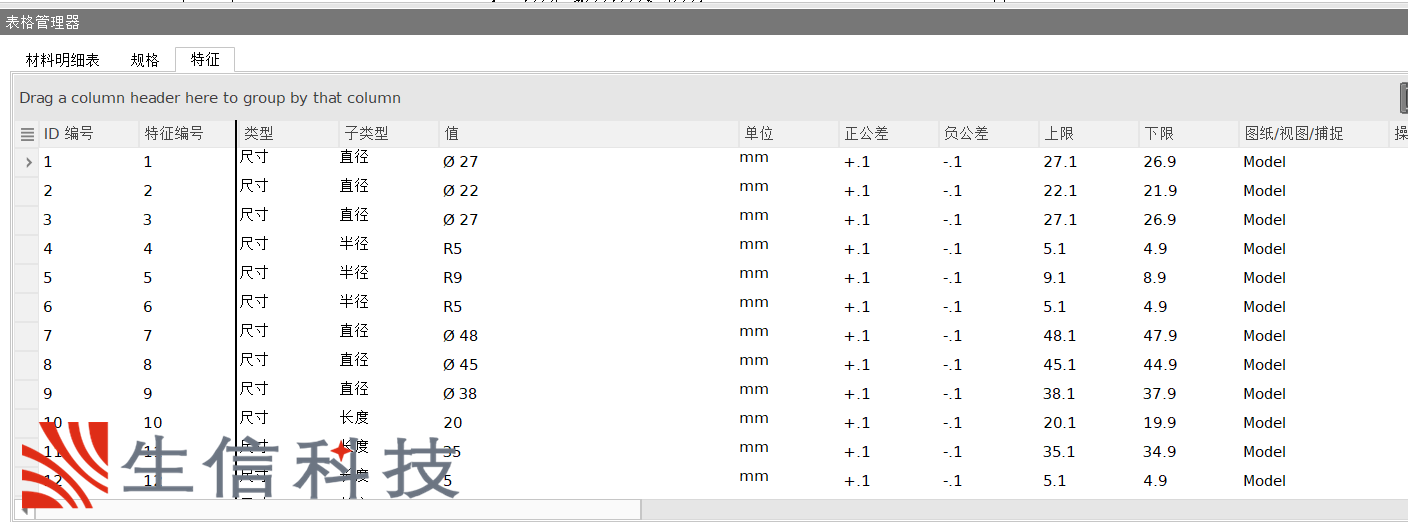

5、再看下特征管理器。迅速的产生了十几个检验特征。

当然你也可以框选整个图面的所有视图，智能提取会自动提取已有的尺寸、形位公差或者注释等。整个球标标注的过程变得非常的迅速和准确。如果尺寸比较多，也不必耗费太多的时间来一个个识别。可以说是非常便利和实用的功能了~~
