1、3DE流体仿真（FMK）的优势

• 数字化的连续性激发了单一的数据来源

基于CAD和PLM的CFD，实现真正的仿真驱动设计

• 更快的设计迭代，最小的用户互动

带边界层的自动贴体六面体网格

引导式用户界面，缩短每次模拟的时间

• 更宽泛的物理学覆盖面，以解决主流工作流程

基于RANS的稳态和长瞬态模拟

层流和湍流建模

共轭传热，包括辐射

• 统一的多尺度多物理环境

捕捉多学科需求（流固耦合等）

• 可在本机和云端进行模拟

2、全面的功能覆盖

• 稳态 & 瞬态流动
• 层流和湍流
• 全速度覆盖

不可压缩，可压缩

亚音速, 跨音速, 超音速

• 牛顿和非牛顿流体
• 自由液面 (VOF)
• 共轭热传递
• 辐射问题
• 人体舒适度模型
• 焦耳热, 电阻模型
• 风扇和挡板 (导电，多孔)
• 多孔介质，旋转区域 (MRF)

3、电机冷却回路设计

项目：通过围绕定子的水套内的冷却液循环对电机进行热管理

目标：主要目标: 改善流动性能（将冷却剂压降降至蕞低）

次要目标：提高散热效率（降低定子最蕞高温度）

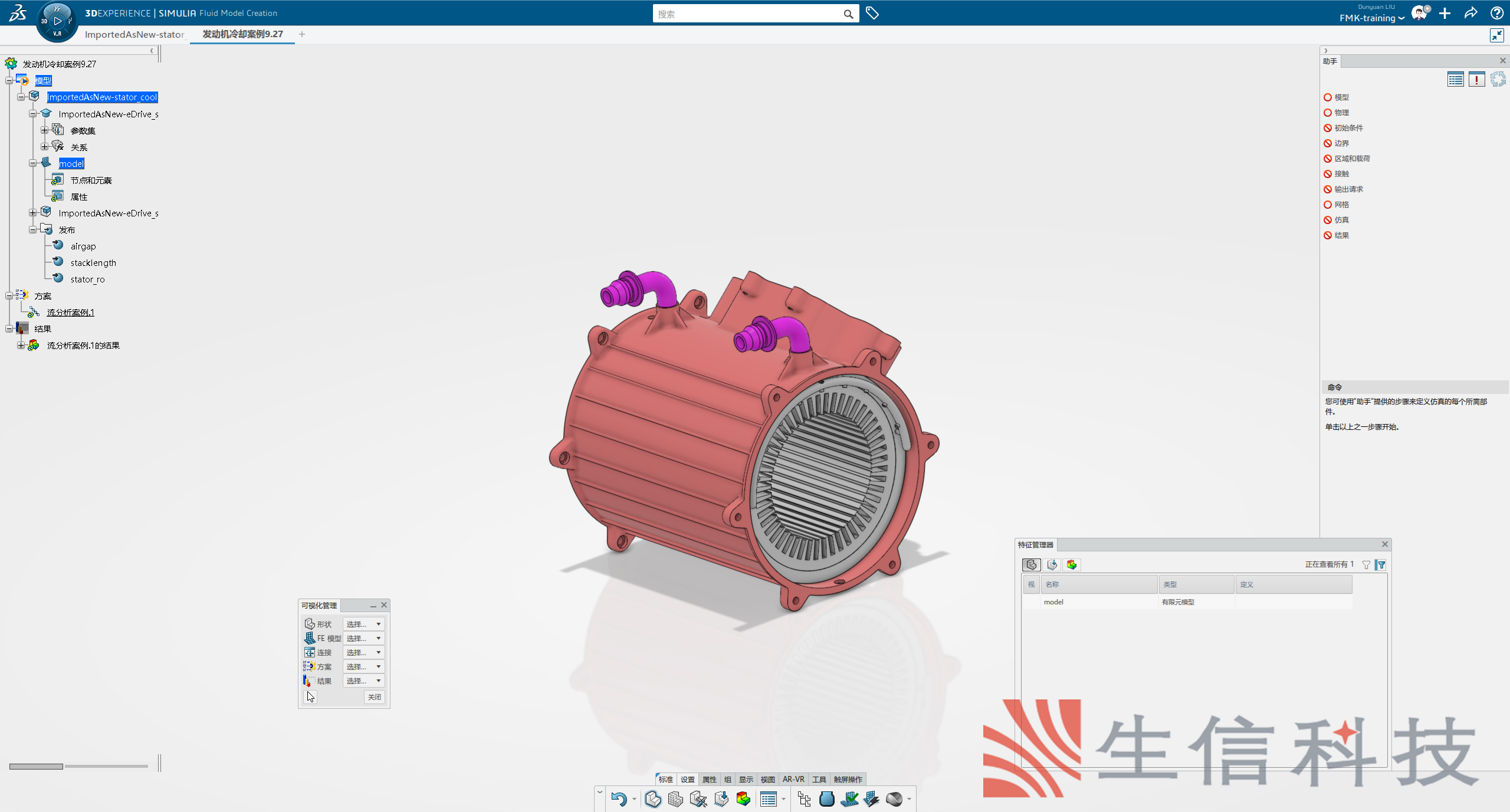

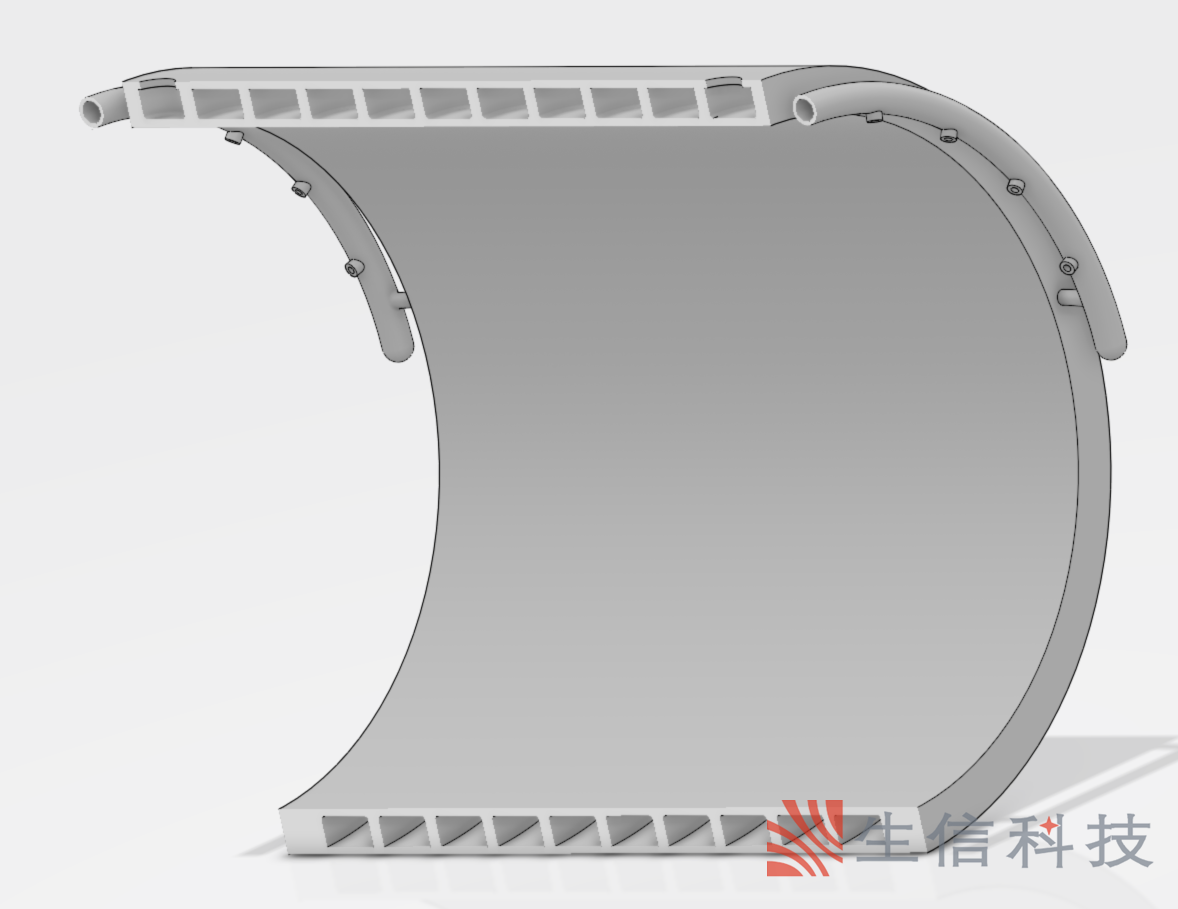

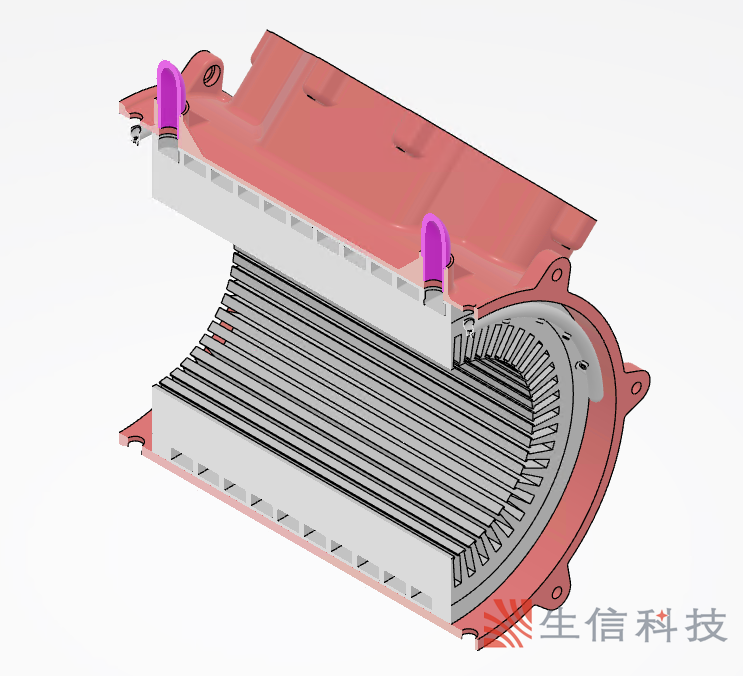

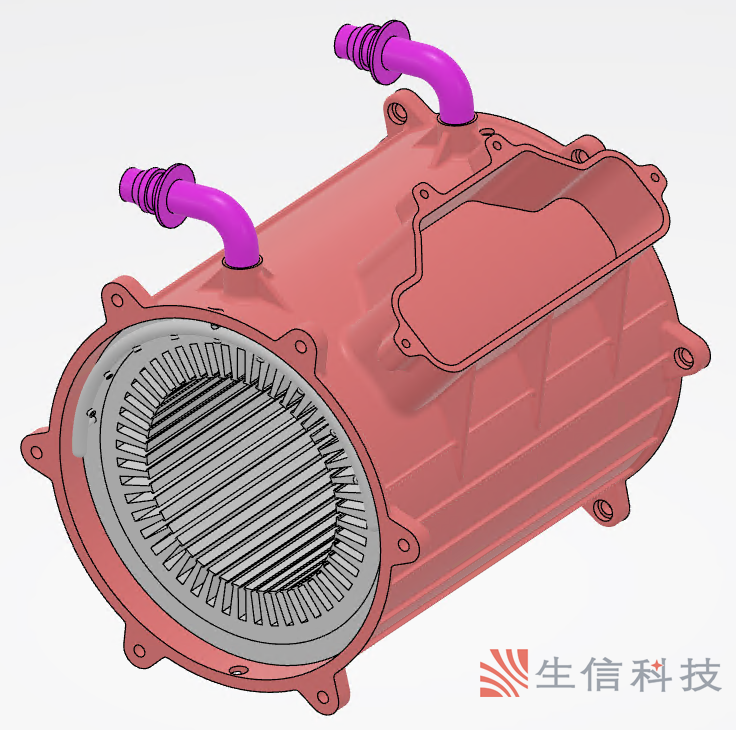

4、电机、水冷套模型

可以通过参数控制改变冷却回路匝数

比较不同冷却回路匝数对散热效果的影响

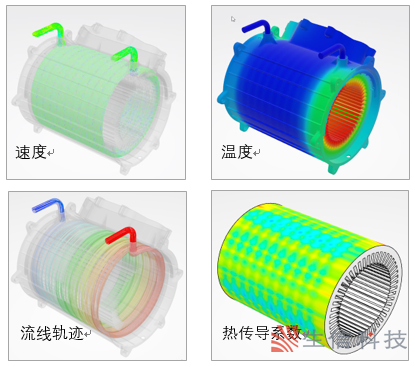

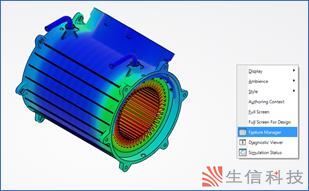

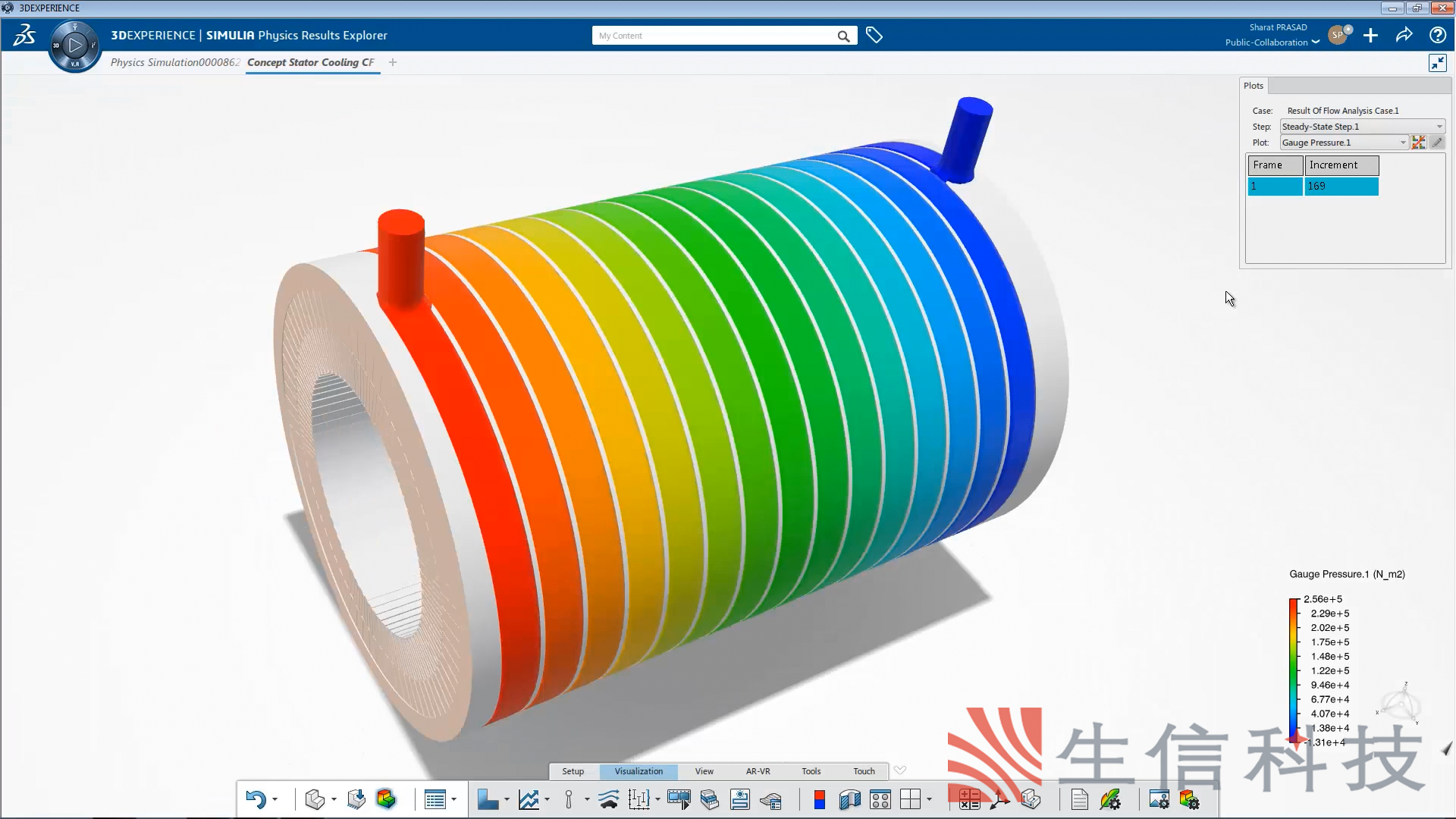

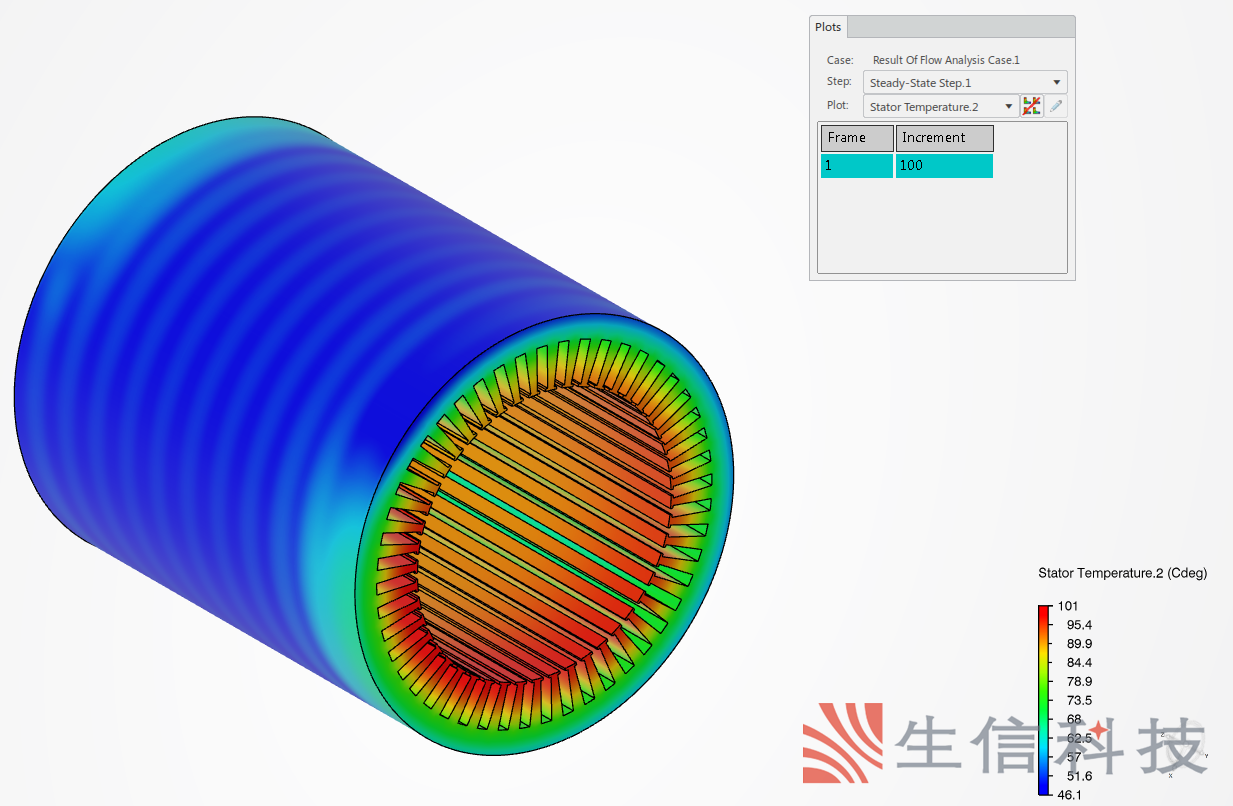

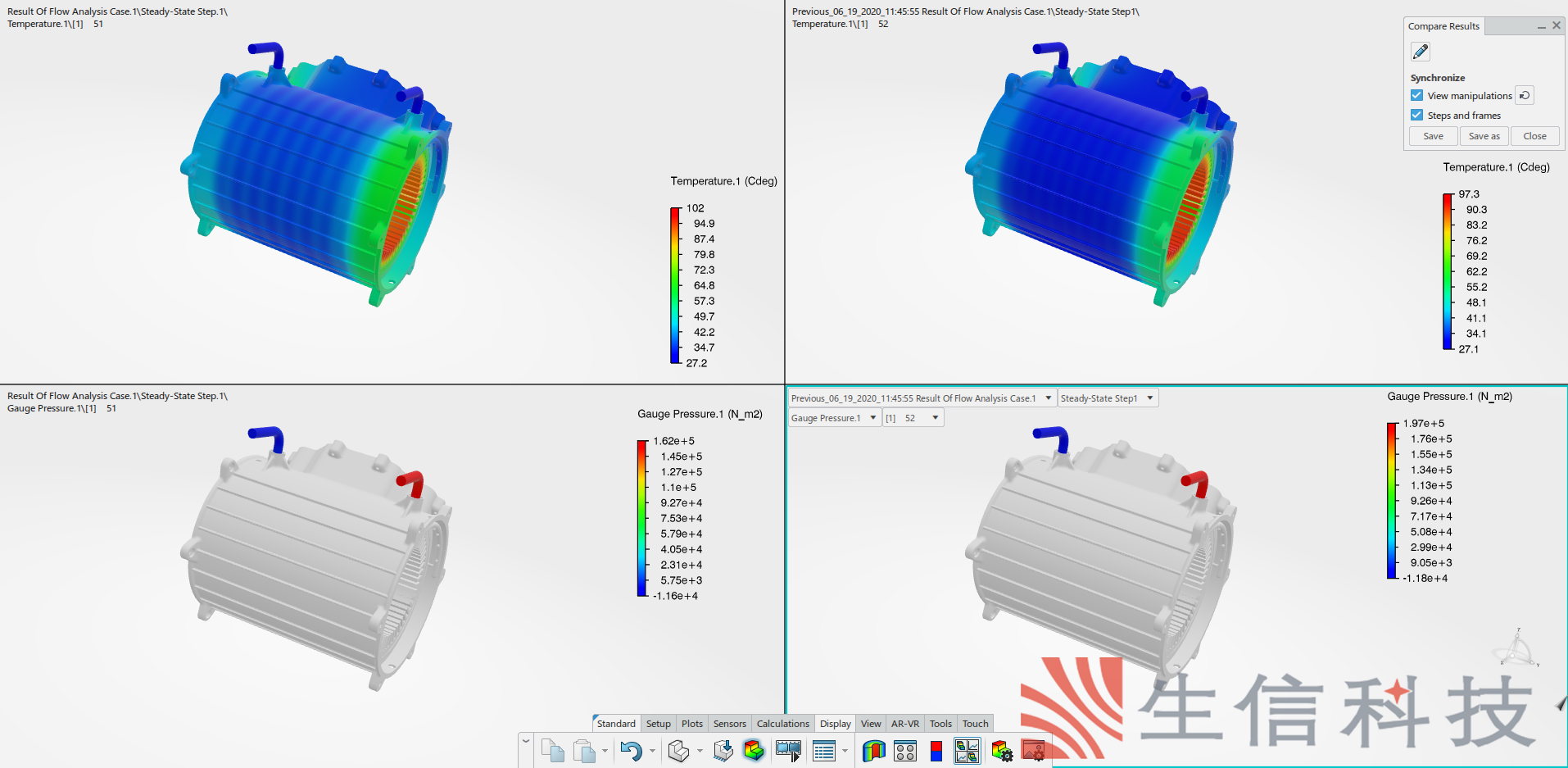

5、分析结果

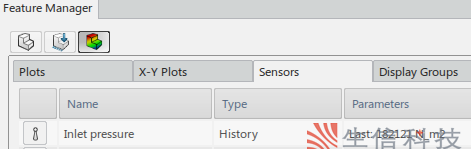

进出口压降= 0.182 Mpa

定子蕞高温度=101 ℃

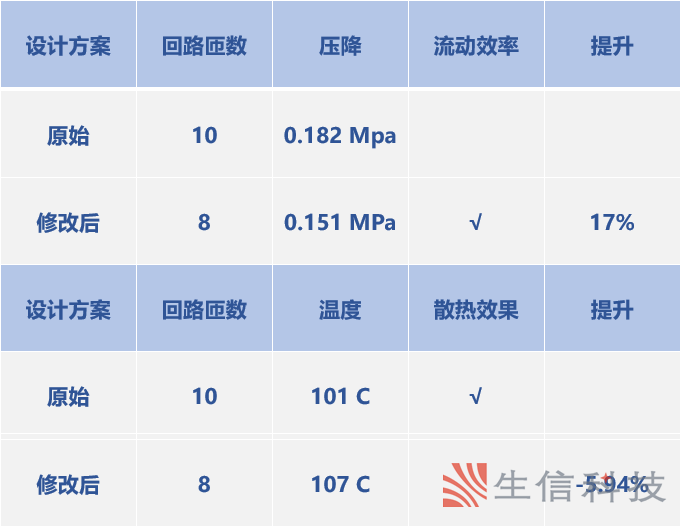

将冷却回路匝数从10转变为8转。

6、总结

3de云仿真具有友好而方便的向导式分析流程以及强大的云端计算能力，可以快速实现产品的定义、分析、结果读取等过程，达到真正的仿真驱动设计。
