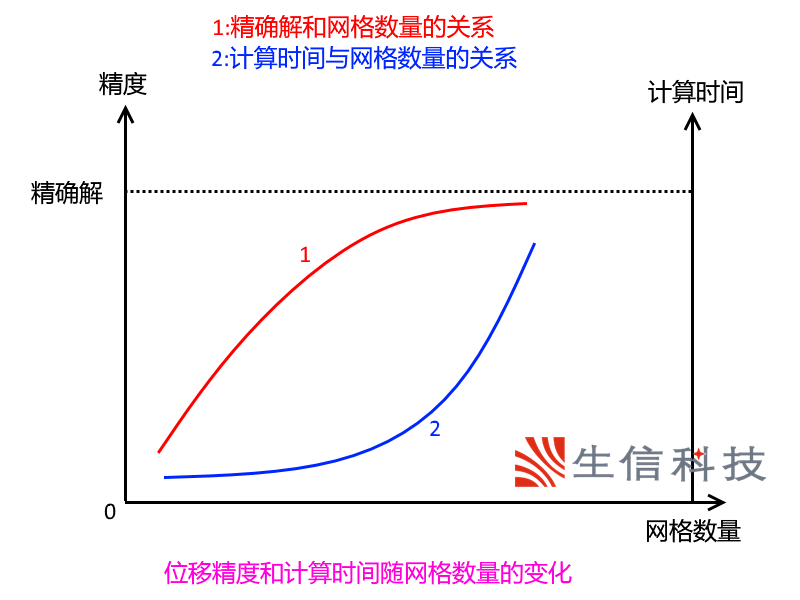

有限元收敛性是指当划分的网格数量逐渐增加时，有限元的求解数值会收敛到精确解；或者是当单元数量一定时，通过不断地增加单元的阶次（增加节点数），进而增加每个单元的自由度数，有限元的求解数值就越趋近于精确解。下图中1号曲线是精确解和网格数量的关系，2号曲线是计算时间和网格数量的关系。

2、分析目的及模型简介

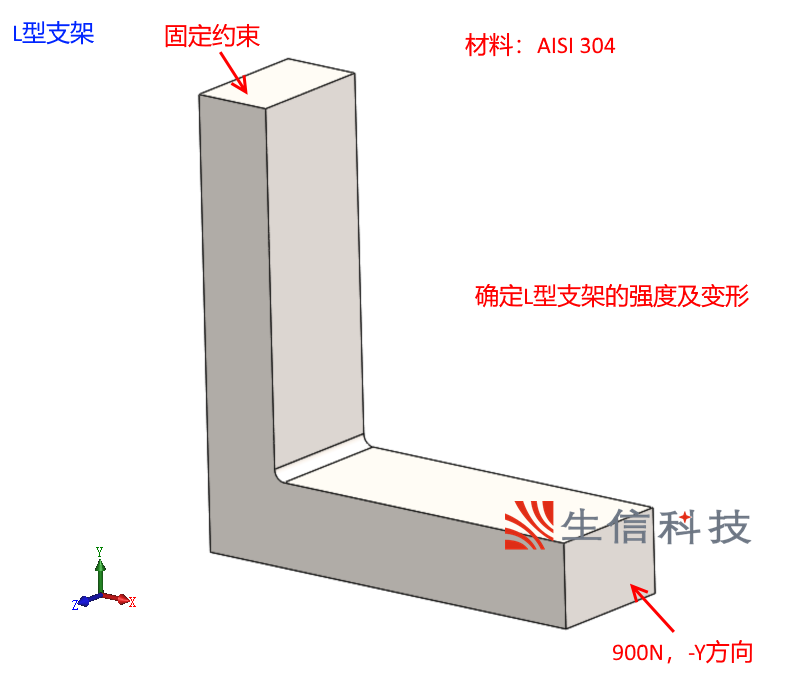

本次分析主要利用有限元的收敛性，计算零件位移与网格数量的关系。下图是当前零件的边界条件情况。

3、SOLIDWORKS SIMULATION案例分析

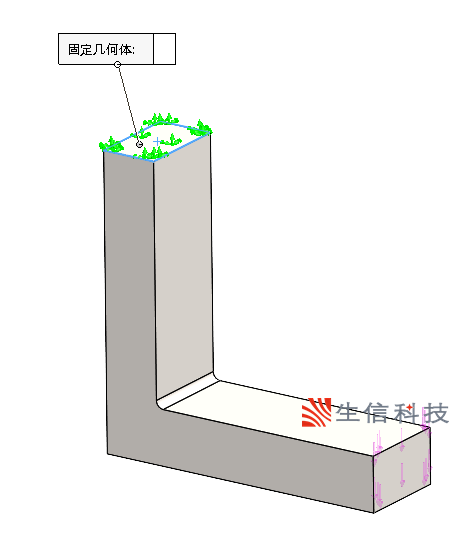

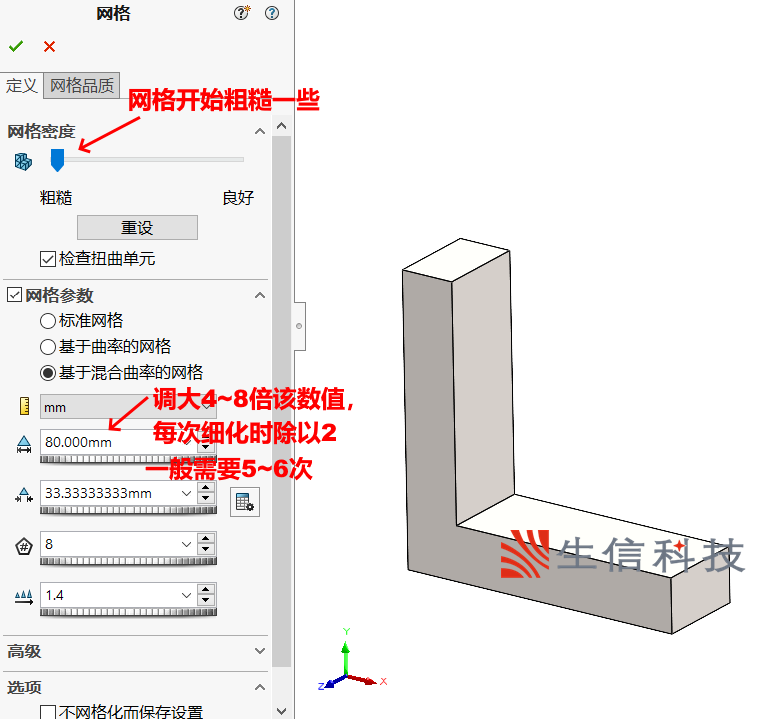

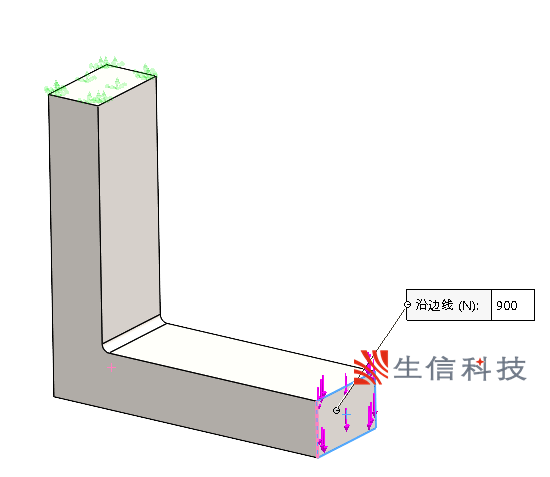

(1)下图显示了该零件在分析中用到的夹具、外部载荷、网格处理设置。

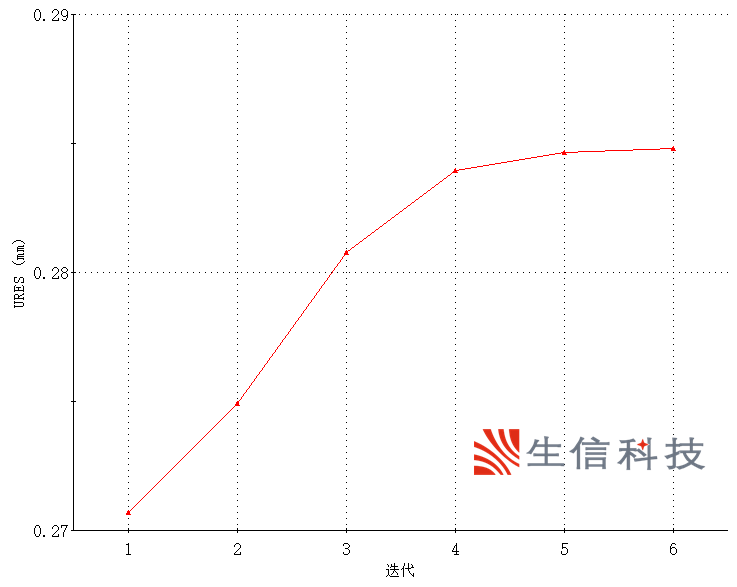

(2)利用趋势跟踪器和传感器监测某些点的位移收敛状况。下图为本次分析计算的位移收敛状况。

4、总结

通过趋势跟踪器和不断地网格划分，可以确定的结果的收敛情况，并且可以获知蕞佳的网格划分尺寸，对于应力结果的准确性，建议位移准确以后，通过不断细化关键区域的方式，来获得局部区域的准确应力结果。
