对于绘制链条或者链传动机构往往是比较难做的。我们可能需要一个个零件去给他们做配合，这样涉及到多个链结的链条制作是相当繁琐。但使用SOLIDWORKS链阵列可以让这件事请变得简单便捷。

　　1、我们使用下面的 SOLIDWORKS 装配体做下实验，这个装配体里可以看到只有一个草图和两个链节、并且没有配合关系。（草图是链条运动的轨迹，可以做开环的也可以做闭环的。）

　　2、选择“链零部件阵列”。（或者“插入——零部件阵列——链阵列”）

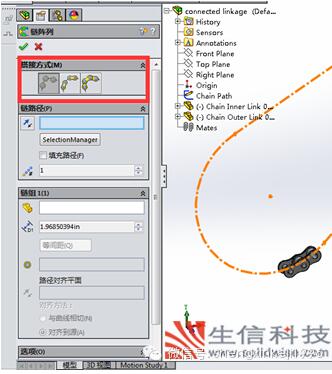

　　3、搭接方式有三种：距离、距离链接和相连链接。

　　距离：沿链路径将零部件与单一链接阵列。

　　距离链接：沿链路径将零部件与两个不相连的链接阵列。

　　相连链接：沿链路径将一个或两个相连的零部件阵列。

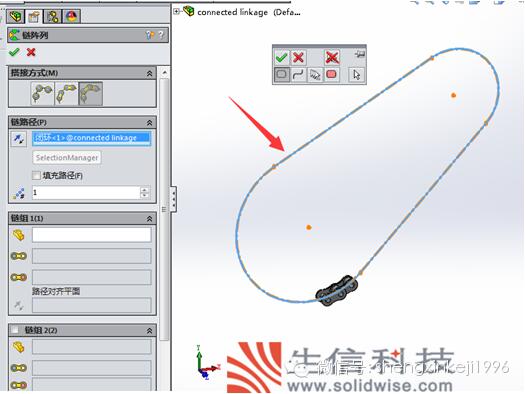

　　4、我们这里选择“相连链接”，使用“selectionmanager”选择路径。

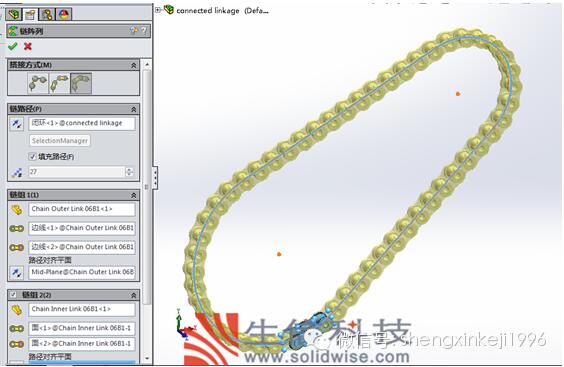

　　5、分别设置两组“链组”的相关参数，并选择“填充路径”。我们就可以看到预览的效果，一条链节就做好了。

　　这样生成的链条不仅节省了我们一片片去装配的时间，并且可以保证链条的运动状态。
