大型装配体对于SolidWorks来说一直都是一个挑战。重建模型时花费更多的时间、在打开或者关闭时卡顿，或者在缩放和旋转模型时反应迟钝，这些只是在我们编辑操作大装配体时可能会出现的一些问题。这些降低性能的问题主要原因是大装配体会消耗大量的电脑资源，比如内存和CPU使用率等。

为了改善这些问题，SolidWorks提供很多种不同的方式来载入大装配体文件，可以使载入时所需使用的电脑资源减少，从而提高其使用性能。通常我们所知的选项是轻化模式和大装配体模式，这些模式可以使SolidWorks导入最少的数据到内存中，在这片文章中我们会来介绍一些其他方法，目的是减少数据量的导入从而使大装配体的性能呢提高。

我们可以通过定义显示状态隐藏一些不必要的零件，然后在打开装配体时通过选择显示状态并和不载入隐藏零件选项一同使用来使载入时的数据量变少。

第一步：定义显示状态

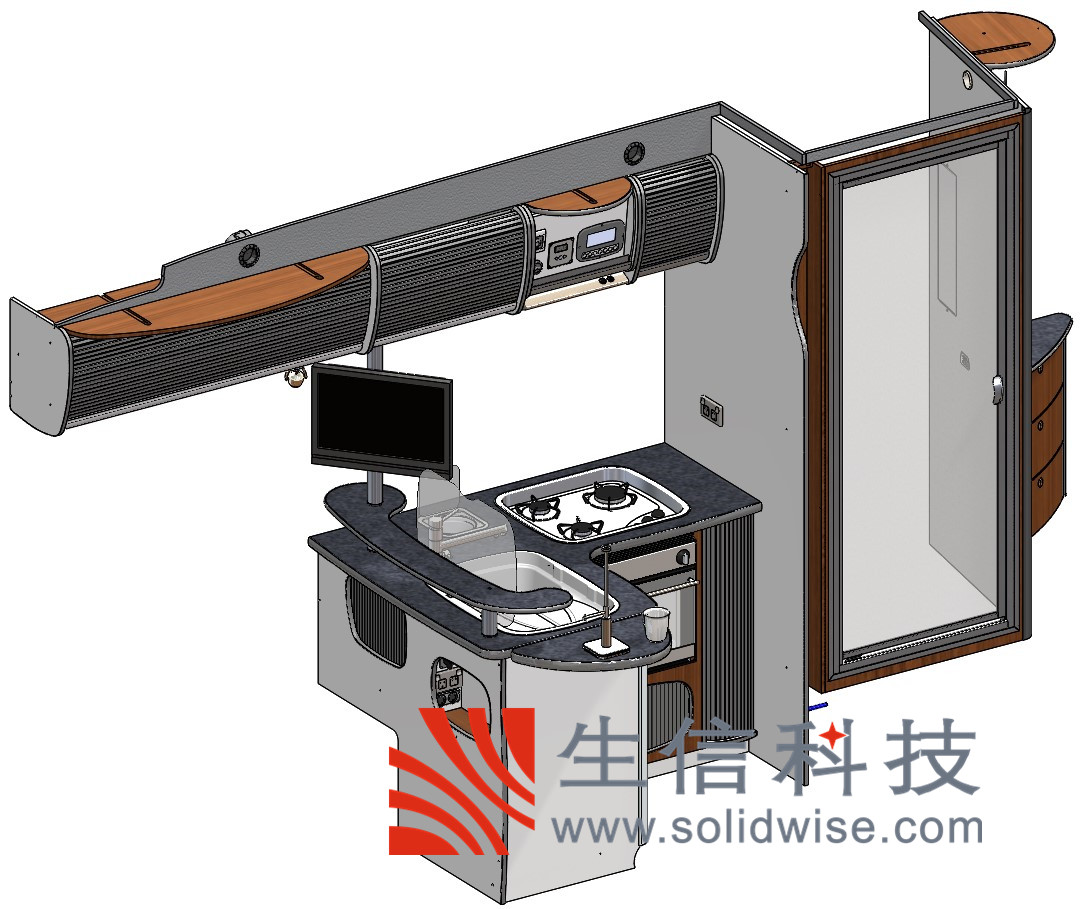

我们使用下面这个例子。这个是房车内的一个部分，这个装配体有大约400个零件，打开时间大约50秒左右。

我们可以在配置管理器的下半部分找到显示状态项目，每个模型都会有一个默认的显示状态可以使用。在下面的视图中我们把这个装配体的默认显示状态改名为Show_all，因为默认显示状态会显示装配体中所有的零件。

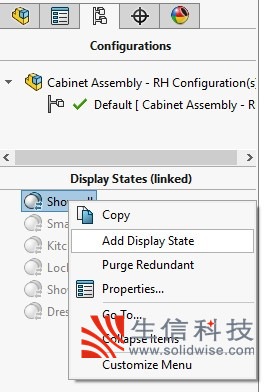

建立新的显示状态非常简单，右键点击任何显示状态的区域，然后选择添加显示状态即可。

在你建立显示状态以后，可以通过双击显示状态从而激活它，我们可以在激活的显示状态下进行零件的隐藏操作，并可以其保存在显示状态下。



为了使我们以后的操作更加简单一点，我们有一些另外的提示和建议：

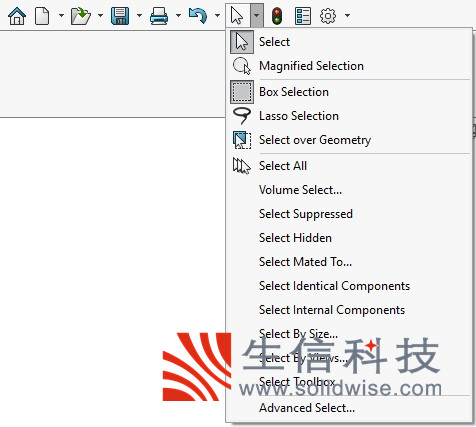

1、   使自己熟悉主菜单上的选择工具下拉菜单中的命令

使用这些命令可以快速便捷得选择你所需要的零件，及时某些零件已经在当前的显示状态中被隐藏了

了解一下一些选择项目的意思：

l  选择相同零件：

非常好用的选择工具，可以通过只选择一个零件后点击来选中装配体中所有相同的零件

l  选择内部零件：

选择任何被其他零件包含的零件，通过这个选择我们可以很容易隐藏我们看不见的内部零件，在打开时不进行载入，提升性能

l  按大小选择：

可以通过比例大小的对话框来进行零件的选择，通过这个方法我们可以把装配体中所有的小零件进行隐藏，在打开装配体时不进行载入，提升性能

l  选择ToolBox零件：

选择装配体中所有的的ToolBox零件，进行快速的隐藏，在设计过程中大部分的ToolBox零件都不会对结构产生影响，我们可以不载入这些零件从而得到性能提升

2、  在孤立模式中快速创建显示状态：

当我们选择了某些零件后，我们可以通过邮件选择孤立模式使这些被选中的零件之外的其他零件全部隐藏从而只显示这些零件，在孤立的选择工具条中，我们可以直接把当前孤立的状态显示效果保存为显示状态

第二步：使用显示状态来提高装配体性能

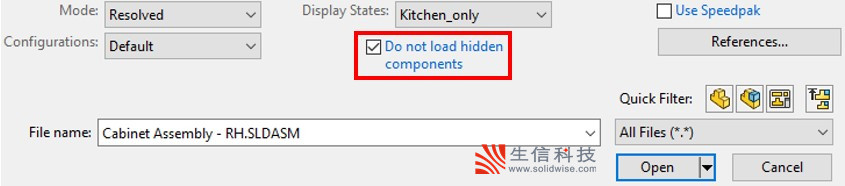

开始前，确保装配体中所有的显示状态已经被保存了，在下次我们打开这个装配体时，可以在打开对话框中选择不同的显示状态

但这还不够，在选择完显示状态后，我们还需要选择下面的复选项目：不载入隐藏零部件。

这个选项可以使我们在打开装配体时不导入那些已经被隐藏的零部件，减少数据的数量从而提高了装配体的性能。

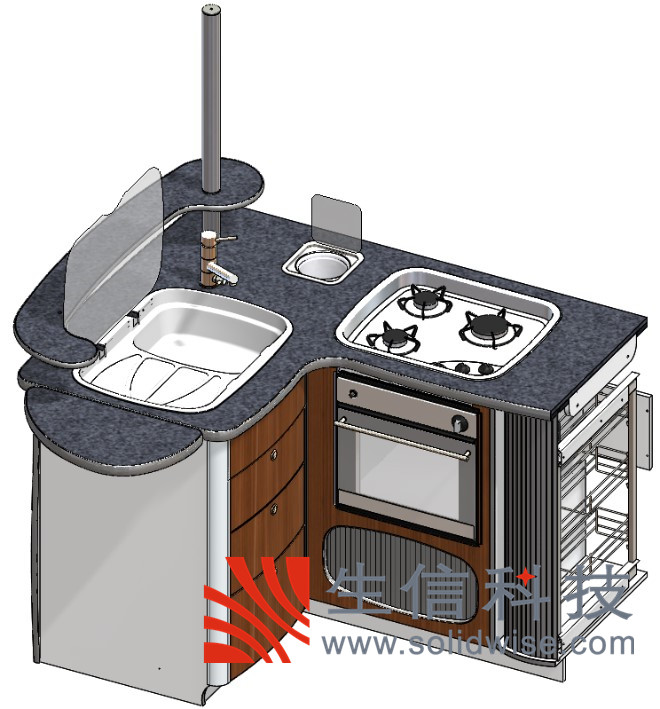

通过这种方法在这个例子中我们把不需要的零件隐藏，并在打开时结合不载入隐藏零部件选项可以使模型的打开速度和操作性能得到一定的提高
