一般情况下，在机械设计中主要有三大类零件结构的图纸，它们是：“金加工类零件、焊接结构件类零件、钣金类零件”。此三大类零件的材料主要是金属，如果细分的话，还有浇注类零件、工程塑料类零件等等，不同类型零件的工程图所要求的技术要求都是不同的，相同类型零件的工程图所要求的技术要求基本相同，
下面就来分享一下如何制作SolidWorks工程图技术要求模板来减少我们的重复劳动，提高我们的工作效率。
下面就以上面说的三大类零件来进行制作说明：
一、 技术要求内容准备

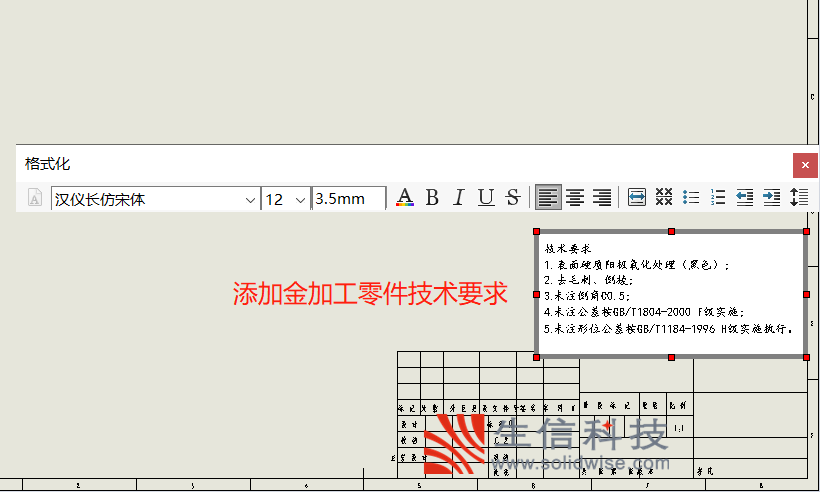

a． 金加工类零件：
      技术要求
1.表面硬质阳极氧化处理（黑色）；
2.去毛刺、倒棱；
3.未注倒角C0.5；
4.未注公差按GB/T1804-2000 f级实施；
5.未注形位公差按GB/T1184-1996 H级实施执行。
b． 焊接结构件类零件：
      技术要求
1.焊接前各板需粗加工，焊缝处开坡口；
2.焊接后须去除焊接应力（要求用壁炉退火）,
  再加工各加工面；
3.棱角处须倒钝；
4.表面涂装处理。
c． 钣金类零件：
      技术要求
1.无毛刺、刮伤、锈蚀等缺陷；
2.侧封板焊接后焊缝要求光滑平整；
3.未注公差按GB/T1804-2000 f级实施；
4.未注形位公差按GB/T1184-1996 H级实施执行
5.表面需喷涂处理，颜色另定。

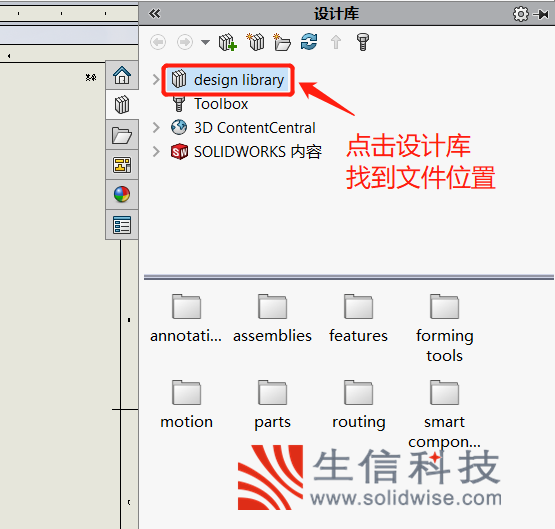

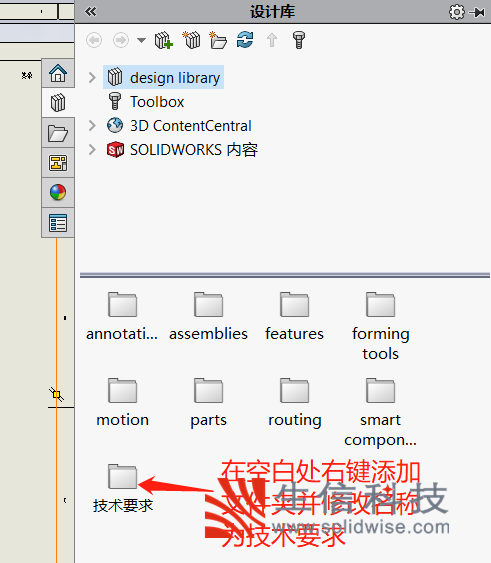

二、 建立模板文件夹

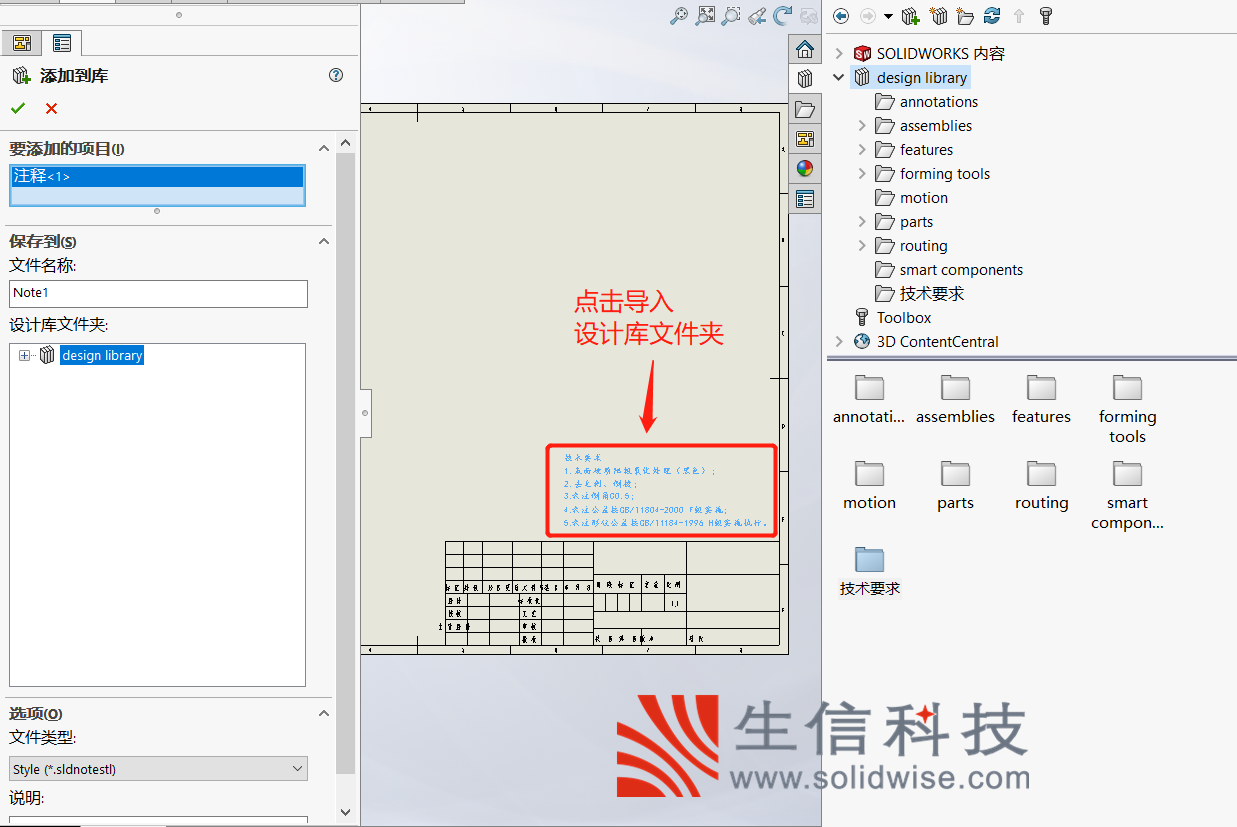

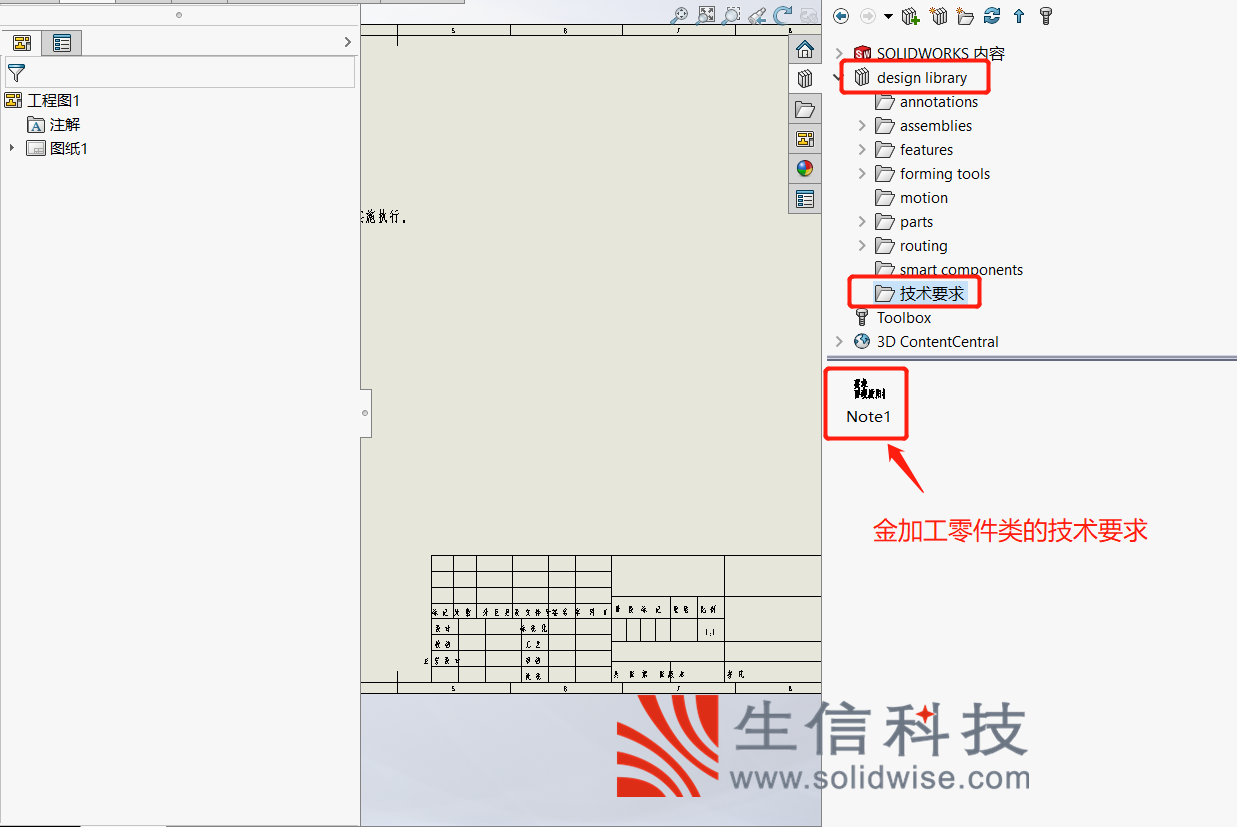

三、 制作模板

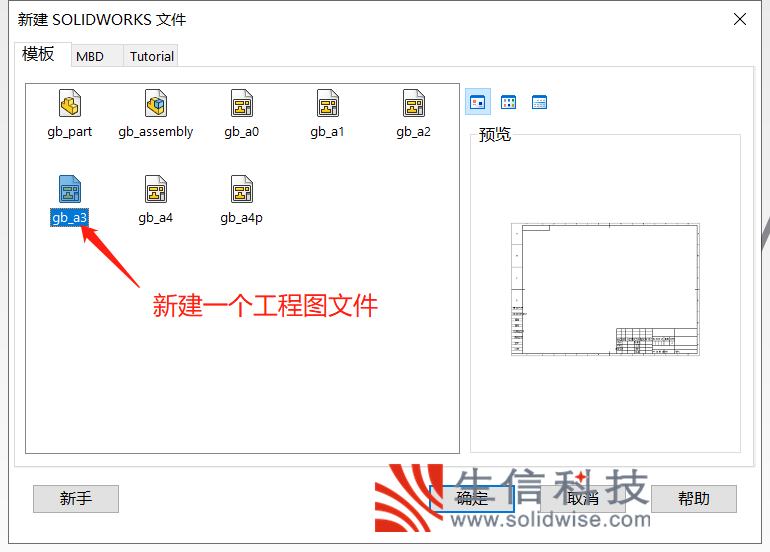

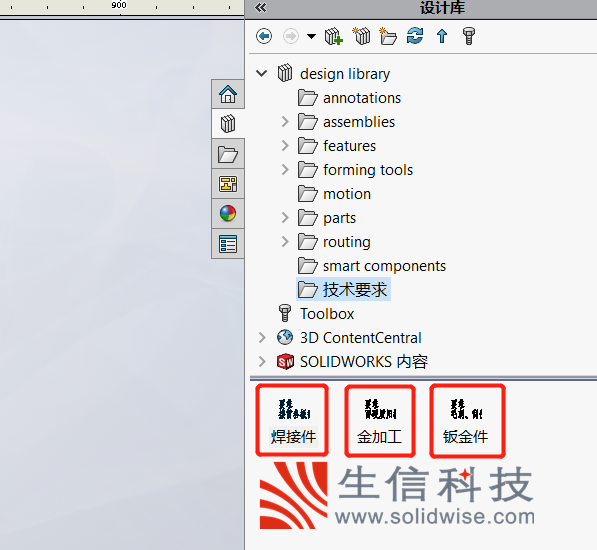

 用同样的方法制作焊接结构件类零件和钣金类零件的技术要求模板，结果如图。

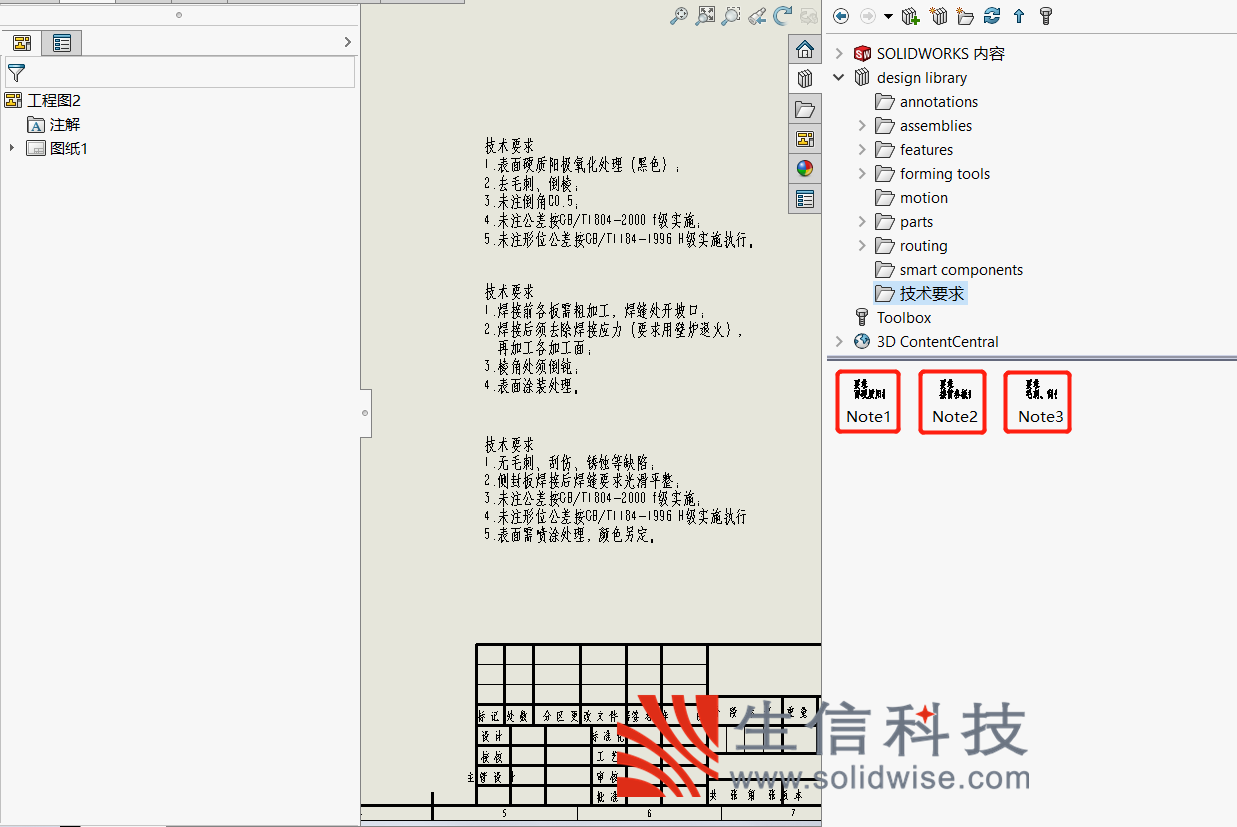

把Note1、Note2、 Note3分别修改为金加工件、焊接件、钣金件，如图所示。

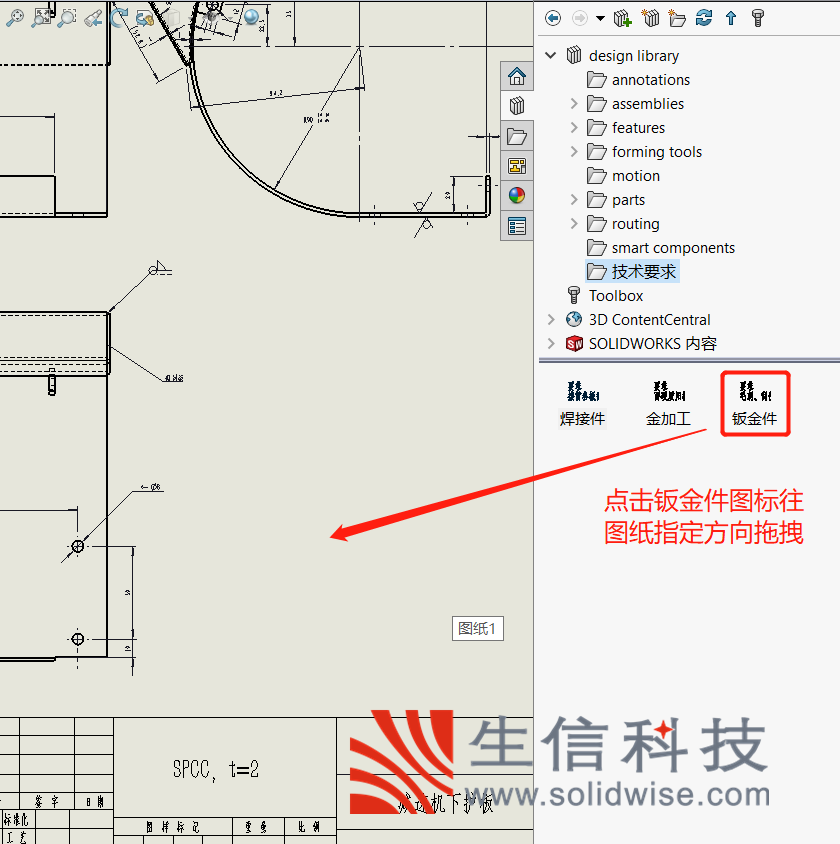

四、 调用模板

五、 其它说明

调用出来的技术要求已经和模板没有关联了，可以根据实际情况对内容进行适当的修改。
