在SOLIDWORKS的工程图视图中轻松更改零部件颜色
发布时间:2020-03-13      信息来源:      浏览次数:

使用图层更改颜色


有工程师问我如何在工程图视图中更改特定组件的颜色。例如,您可能想要在SOLIDWORKS装配图视图中以红色显示其他零部件,而将所有其他零部件显示为默认黑色。使用图层可以轻松实现。


第一种方法:
使用线格式工具栏或图层工具栏,单击图层属性


solidworks工程图视图中轻松更改零部件颜色

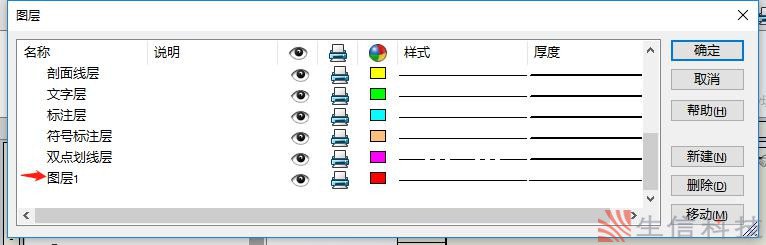

在出现的对话框中,创建一个新层并将该层的颜色设置为红色。完成后单击确定。


solidworks工程图视图中轻松更改零部件颜色

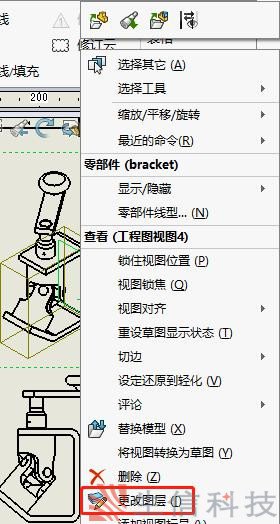

右键单击要显示为红色的组件,然后从弹出菜单中选择更改图层。然后选择红色图层的名称。


solidworks工程图视图中轻松更改零部件颜色


第二种方法:

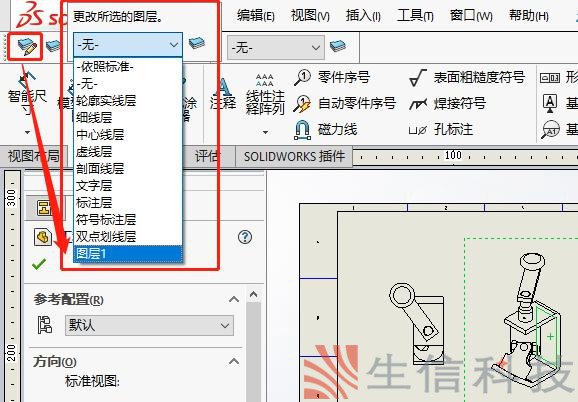

或者,您可以单击要显示为红色的组件,然后单击线格式工具栏上的更改图层按钮。然后选择红色图层的名称。



solidworks工程图视图中轻松更改零部件颜色


第三种方法:

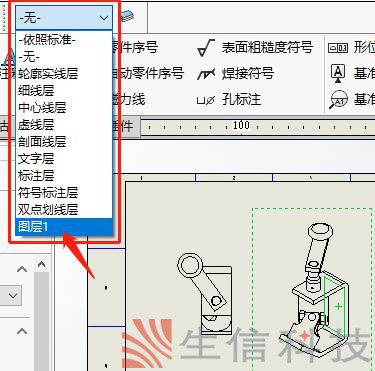

您也可以单击要显示为红色的组件,然后单击工具栏上的层名称下拉列表。然后选择红色图层的名称


SOLIDWORKS装配图

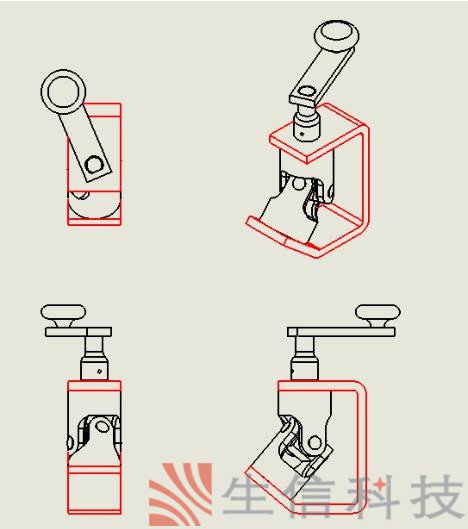

所有这些方法使更改装配图中零件的颜色变得简单。


SOLIDWORKS装配图


仅考虑一个视图

如果您只想在一个视图而不是所有视图中更改组件的颜色怎么办?

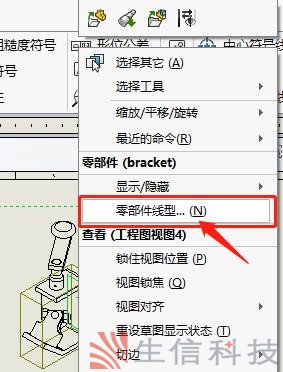

为此,在要更改的视图中右键单击要更改的组件。在弹出菜单上,选择组件线字体


SOLIDWORKS装配图

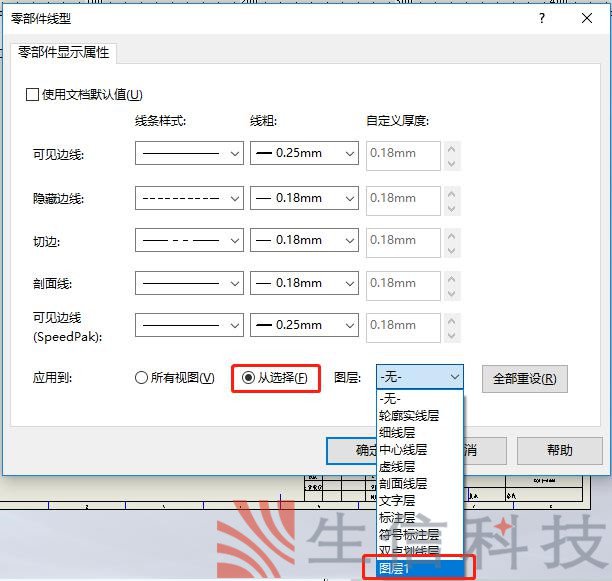

在出现的对话框中,清除使用文档默认值

在框的底部,有一个地方可以选择要使用组件的层。选择新创建的图层。

选择选项来自所选内容以使更改仅适用于所选视图。完成后单击确定。



SOLIDWORKS装配图

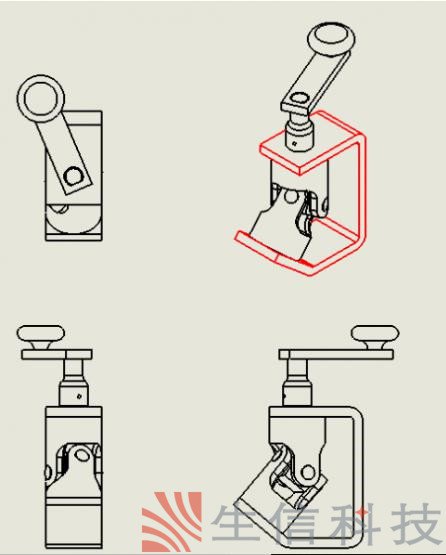

现在,您将获得一个带有一个红色零件的工程图视图。


SOLIDWORKS装配图


我们希望您发现此使用方法并且对您有所帮助!现在,您可以在更改组件颜色时使用一些转到选项。
