SOLIDWORKS Composer是一款专业的技术文档创建工具，通过SOLIDWORKS Composer可以快速创建所需的技术文档，无论是用于装配说明，维护手册还是销售展示。

 当使用SOLIDWORKS Composer创建交互式内容的时候，自定义视图至关重要。自定义视图也称为智能视图，可以让您同时简化用户体验并提升效果。

 本文将对如何创建自定义视图进行说明及讨论。

 在开始之前，首先我们需要具备一定的SOLIDWORKS Composer基础知识，如果你还未接触使用过SOLIDWORKS Composer，那么你可以报名参加生信科技的相关培训课程，或者登录MySolidWorks进行学习。

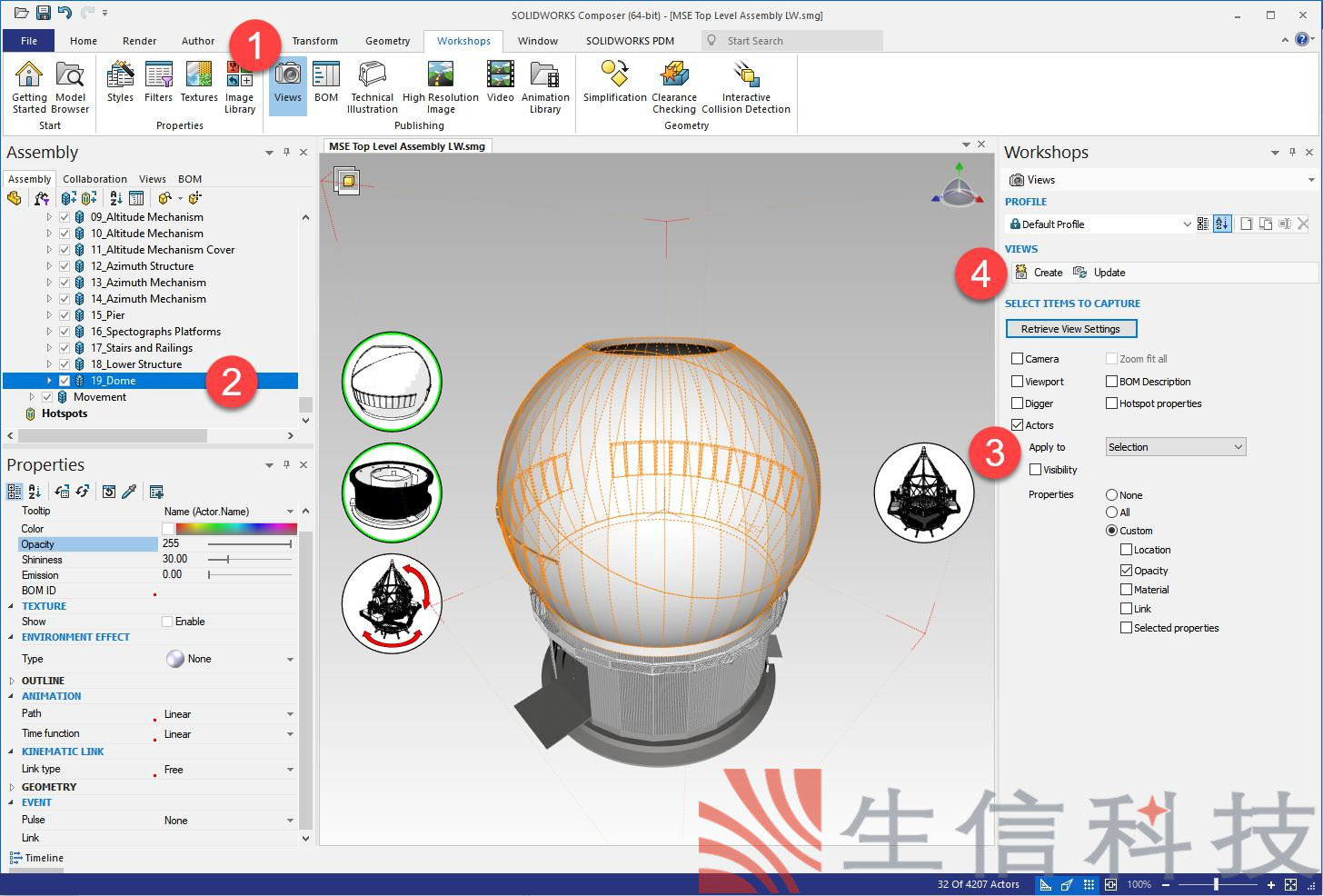

 一、创建视图

 首先，我们需要创建一系列用于切换的“自定义视图”。

 我们可以通过“视图”工作间来创建和修改自定义视图。本例中，我们先来创建一个用于显示圆顶的自定义视图。



 1.打开“视图”工作间

 2.选择需要的组件（事先可以将相关组件创建“选择集）

 3.在工作间中选择需要记录在视图中的项目

 a)角色：选定对象

 b)属性：自定义->不透明度

 4.点击创建

 接下来要创建“隐藏圆顶”的自定义视图，我们需要先将相关角色的不透明度属性调整为零，然后再次使用“视图”工作间进行创建。当然在创建了两张新的自定义视图后，我们需要将这两个视图进行重命名以便于后续的操作。

　重要说明：为什么我们使用不透明度而不是可见性？尽管这两个选项都能够满足我们的需求，但是不透明度更加灵活。使用不透明度的自定义视图更适合于动画重用。不透明度可以在整个动画中进行更改，而可见性是静态设置，不会在整个动画中更改。同样，如果动画中的角色的可见性关闭，则整个动画的可见性都将关闭。

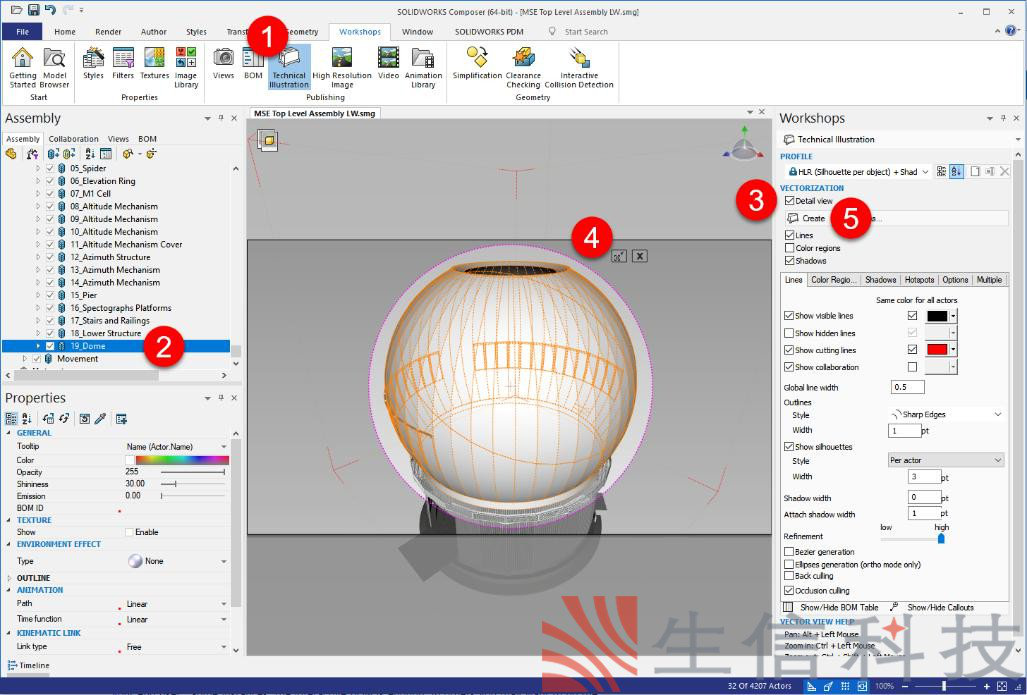

　二、创建按钮

　在创建自定义视图前，我们需要了解如何创建按钮。



1.打开“技术图解”工作间

2.选中必要的组件（可以通过事先创建的“选择集”进行快速选择）

3.在工作间中勾选启用“细节视图”

4.调整细节视图区域大小以适配所选组件

5.点击“创建”

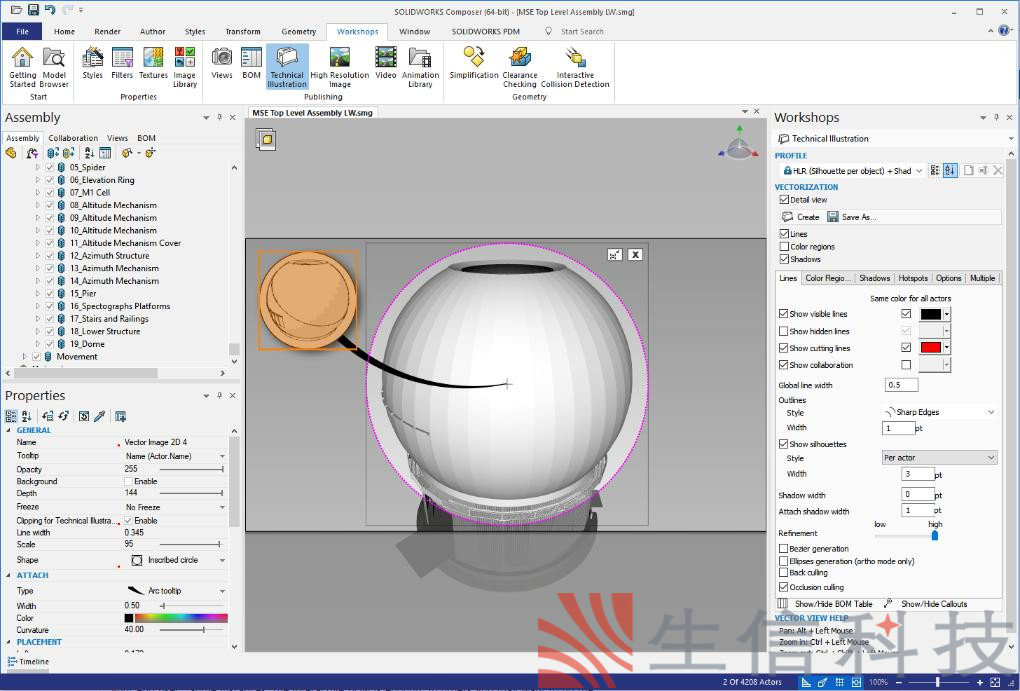

 关闭工作间并编辑创建出来的新图像的大小和属性。在图中的例子中，我们将“附加线”设置为“无”以删除圆弧引线的工具提示。同时，我们也禁用了“阴影”选项。

 接下来，重复以上过程来创建其他的按钮，并创建一张新视图“HOME”以记录所创建的内容。这样，我们就有了一个主界面了。最终我们将通过单击这些按钮来浏览切换一系列的自定义视图，而无需深入研究整个视图列表。

 一系列“自定义视图”应该创建一个循环。我们以刚才创建的圆顶按钮为例：

 1.第一次点击

 a)激活“隐藏圆顶”自定义视图

 b)将按钮的颜色更改为红色

 2.第二次点击

 a)激活“显示圆顶”自定义视图

 b)将按钮的颜色更改为绿色

 3.第三次点击

 a)重复第一次点击的动作

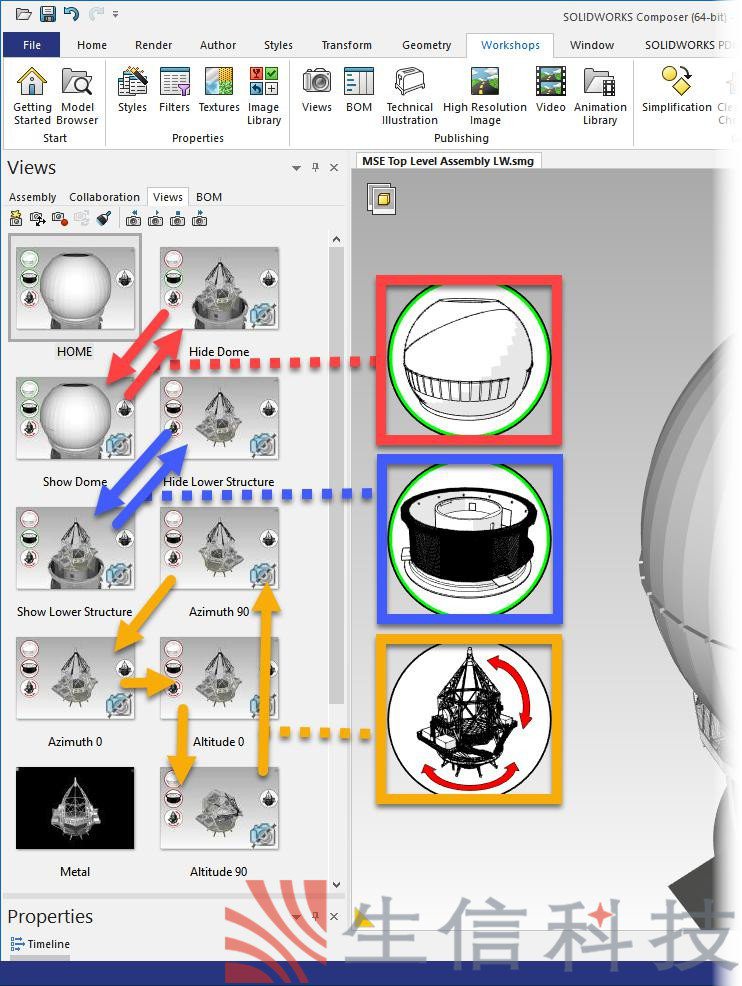

 对另外两个按钮进行类似的设置，并在COMPOSER中创建视图，我们将看到以下内容：



 正如我们所见，每个按钮都会让用户进入到自定义视图的重复循环。

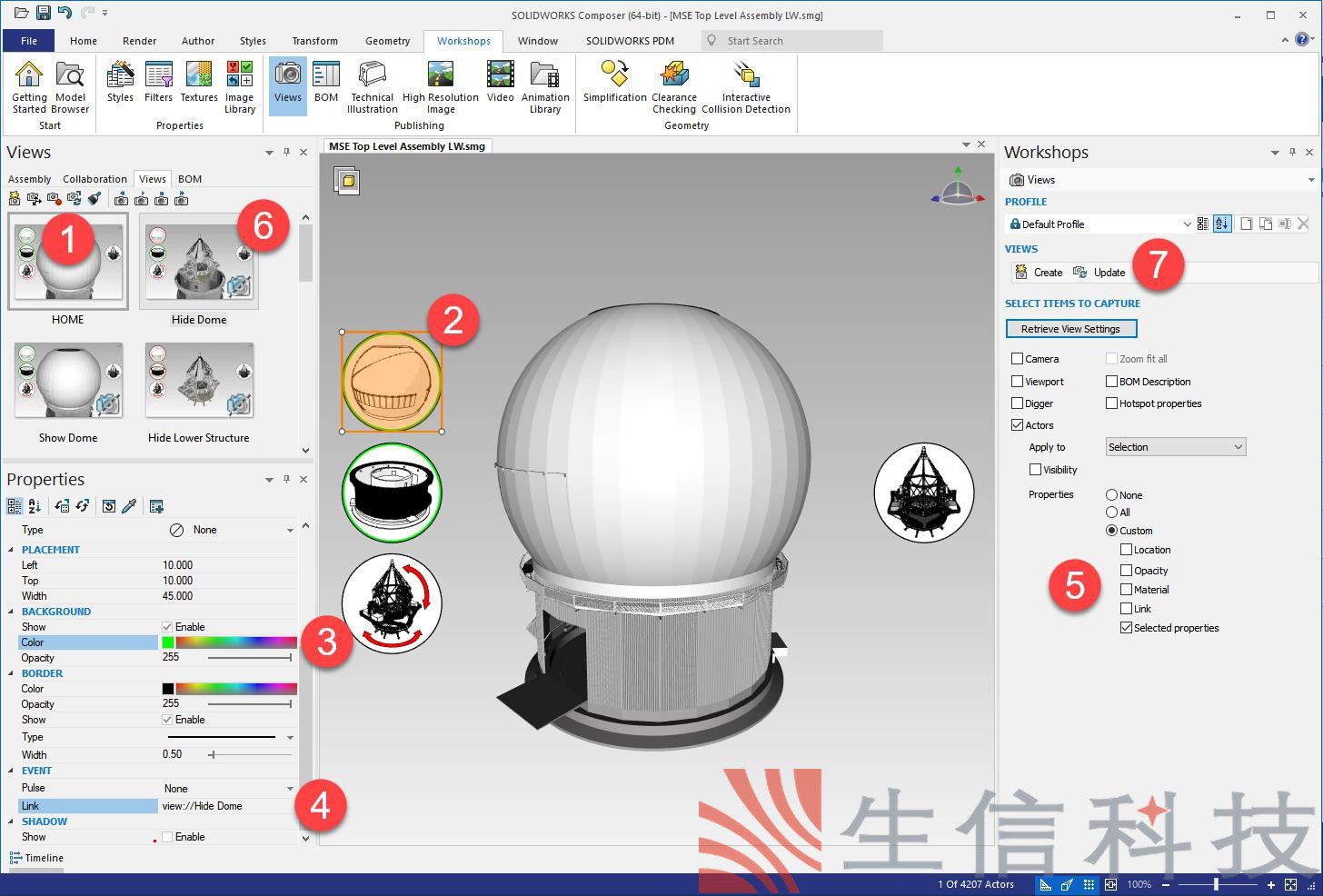

 三、链接自定义视图

 接下来我们将使用颜色和链接用来更新编辑已经创建的自定义视图。



 1.激活“HOME”视图

 2.选中按钮

 3.更改“颜色”属性

 4.定义链接

 a)单击“…”以打开链接对话框

 b)在URL中设置需要关联的视图

 5.在“视图”工作间勾选需要更新的属性

 a)角色：选定的对象

 b)属性：选定属性，按住Ctrl键在属性栏中选中需要的属性（颜色、链接）

 6.选中需要进行更新的视图（Ctrl多选）

 7.点击“视图”工作间中的更新命令。


 对每个视图及按钮我们都需要进行以上的操作。并对“HOME”视图进行末尾的更新。为了测试效果，我们可以在右下角关闭“设计模式”



 四、结语

 通过以上方式创建的视图只记录了我们所勾选的内容，所以那些没有勾选上的内容，例如相机，都不会在视图切换的过程中发生变化，以便于最终用户在浏览时，自行进行缩放及旋转视角。

 通过在“自定义视图”中记录不同的属性，我们可以为我们的用户提供美妙的体验。不用为所有的可能性进行人工的排列组合，用最简单的操作实现智能化的切换。

 我们还可以在“开始”工作中间单击“选择案例”查看更多使用自定义视图所创建的案例，以进行学习参考。
