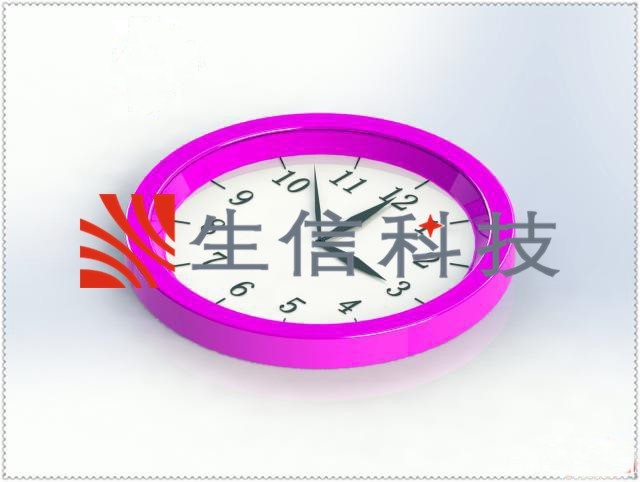

3D钟表模型：使用SolidWorks2014 绘制；



绘制过程：

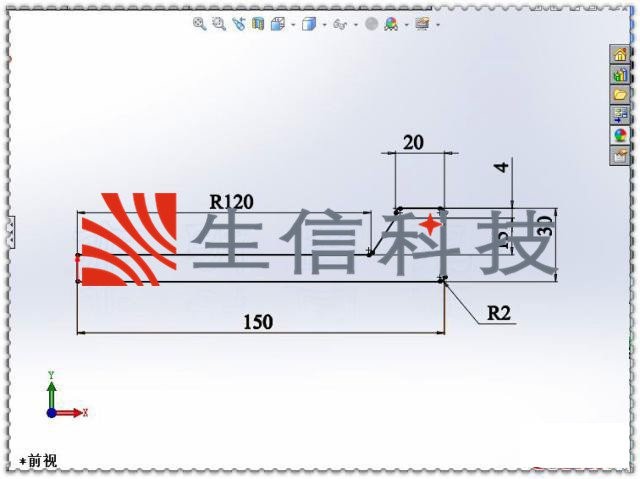

1、在前视基准面上绘制草图；

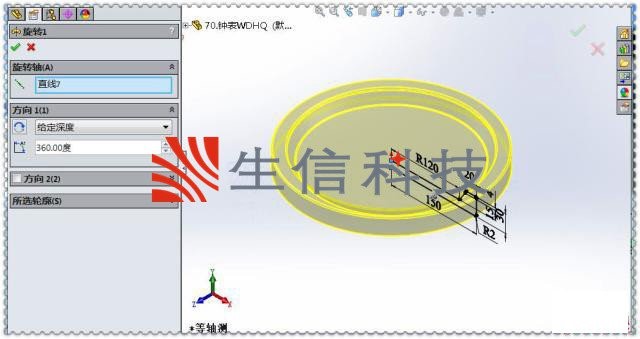

2、旋转凸台生成实体；

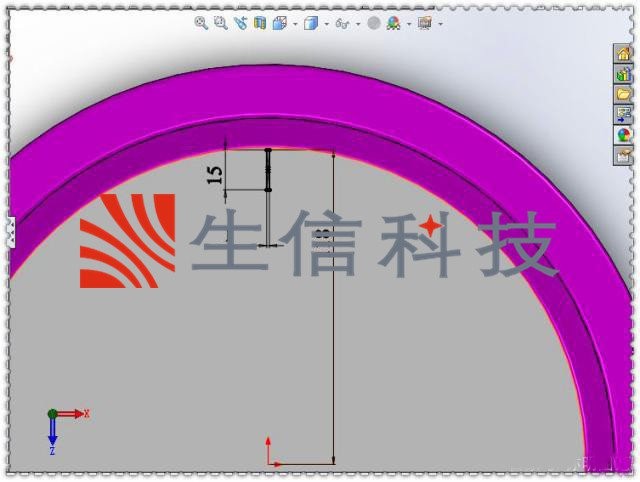

3、在表盘的平面上绘制草图 中心矩形：1X15；矩形中心与原点竖直；

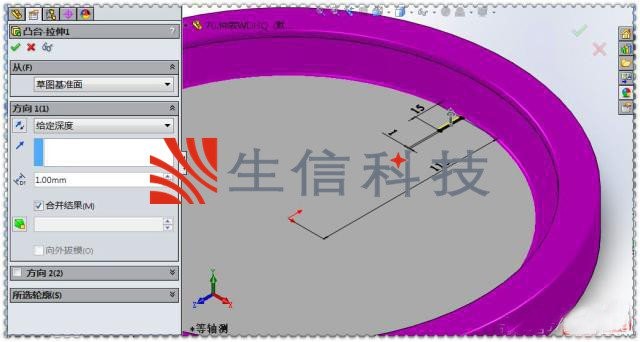

4、拉伸凸台生成表盘标线：给定深度1；勾选合并结果；

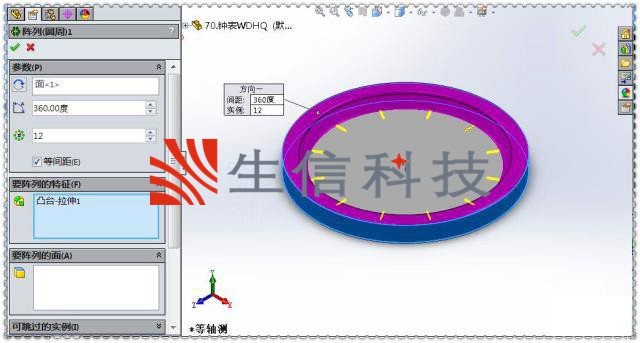

5、圆周阵列：阵列轴选择圆柱面；数量12；要阵列的特征选择拉伸凸台特征；

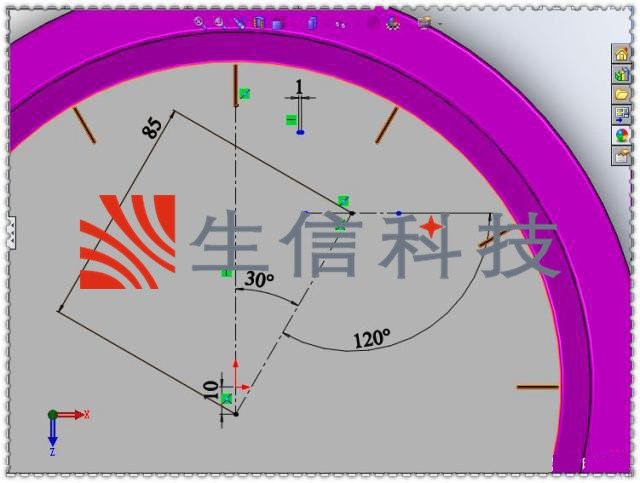

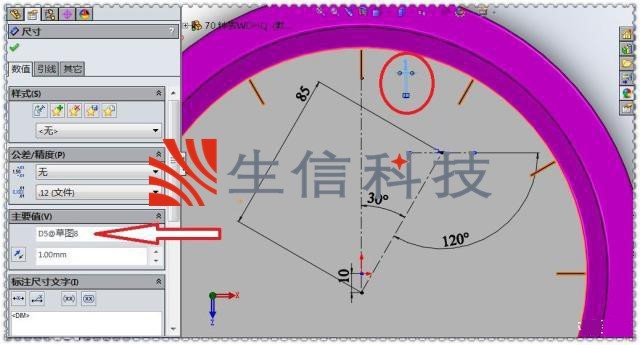

6、在表盘平面上绘制草图 中心线+草图数字：①绘制一段长度1mm的中心线并标注尺寸；②绘制两条中心线，两中心线夹角30°，其中一条竖直并穿过原点，两中心线的交点与原点距离10；③绘制一条中心线，中心线中点与30°中心线的上端点重合，与30°中心线的夹角120°；



7、鼠标左键点选尺寸1，在左侧属性管理器中选择主要值中的尺寸名称字符，按键盘Ctrl+C复制；

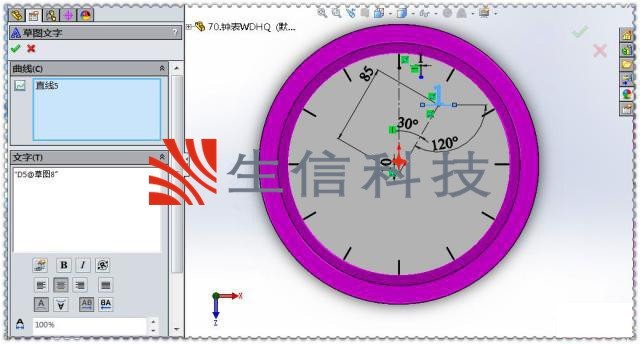

8、插入草图文字：曲线选择与30度中心线端点重合的中心线；点击文本框，按键盘Ctl+V粘贴复制的字符；给字符加英文格式的双引号；位置选择居中；取消使用文档字体；设定位置高度20；



9、拉伸凸台：给定深度1；勾选合并结果；

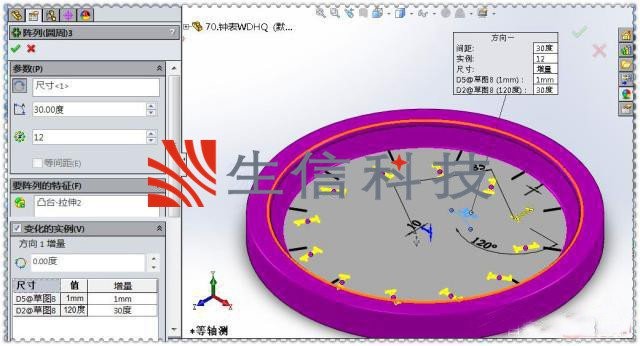

10、圆周阵列：阵列轴选择角度尺寸30°；角度30°；数量12个；要阵列的特征选择拉伸凸台特征；勾选变化的实例；选择尺寸1，设定增量1；选择尺寸120°，设定增量30°；

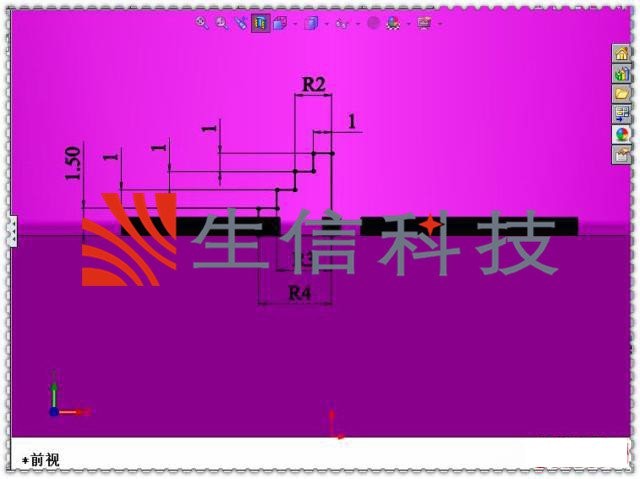

11、在前视基准面上绘制草图：中间的竖直直线与原点重合；



12、旋转凸台生成钟表指针的转轴；

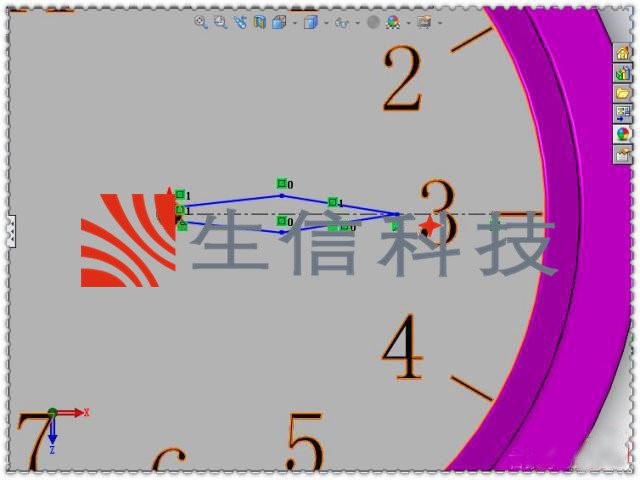

13、在由下至上的第一个台阶面上绘制草图 时针轮廓；

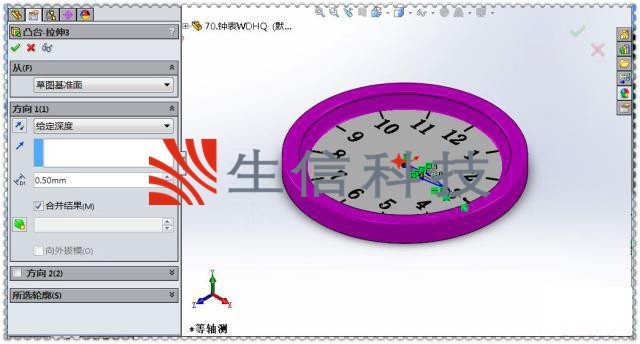

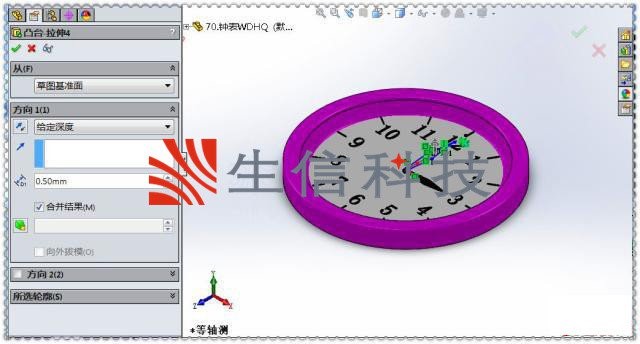

14、拉伸凸台生成时针：给定深度0.5；



15、在由下至上的第二个台阶面上绘制草图 分针轮廓；

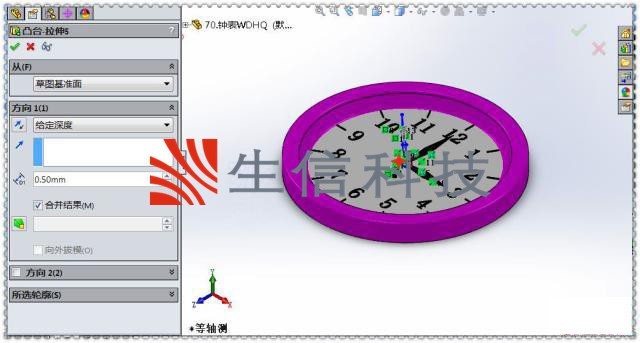

16、拉伸凸台生成分针：给定深度0.5；

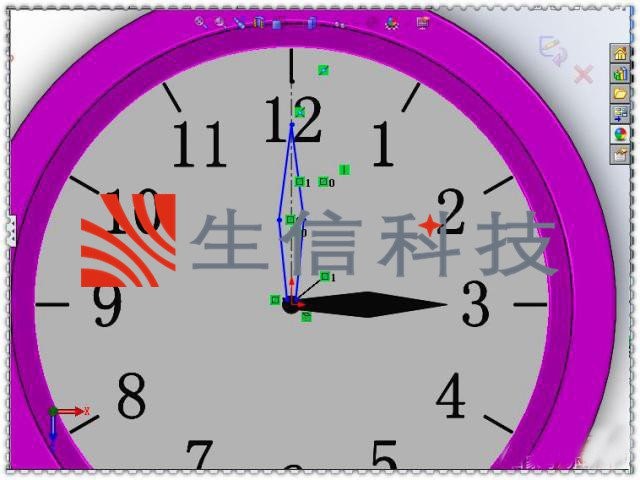

17、在由下至上的第三个台阶面上绘制草图 秒针轮廓；



18、拉伸凸台生成秒针：给定深度0.5；



19、在顶面上绘制草图 圆（使用转换实体引用绘制）；

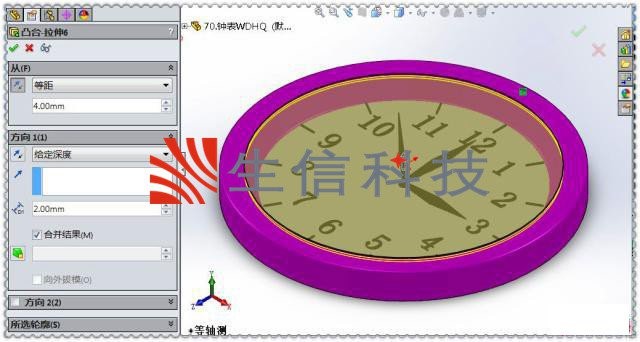

20、拉伸凸台生成玻璃：开始条件，反向，等距4；结束条件，给定深度2；

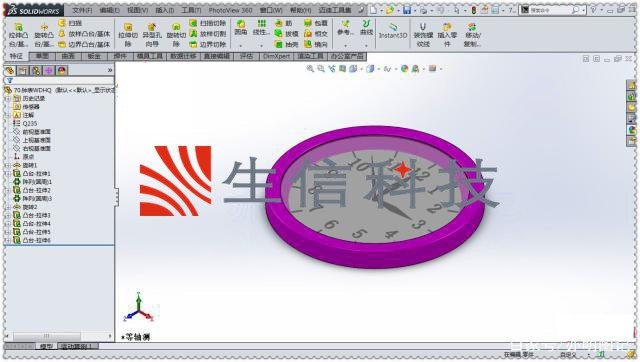

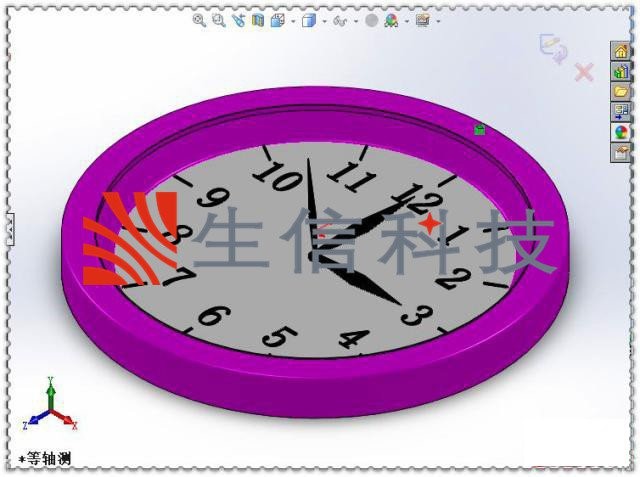

21、完成。
