修复尺寸显示操作说明
发布时间：2023-08-16 信息来源： 浏览次数：

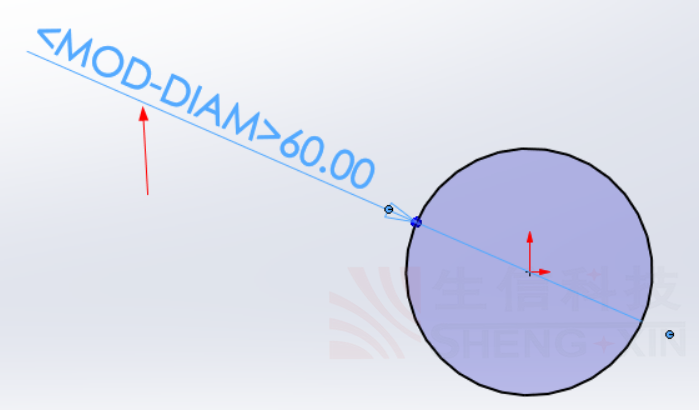

有时我们在绘制草图/工程图中标注尺寸时会显示<MOD-DIAM>符号，如下图所示：
3. 单击添加，选中Chinese-Simplifed文件夹后单击选择文件夹，至此标注尺寸问题得到解决。（默认文件位置为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\lang\Chinese-Simplified）
此符号通常在Solidworks软件更新后会显示出来，Windows更新后可能也会出现此符号。
解决方法：

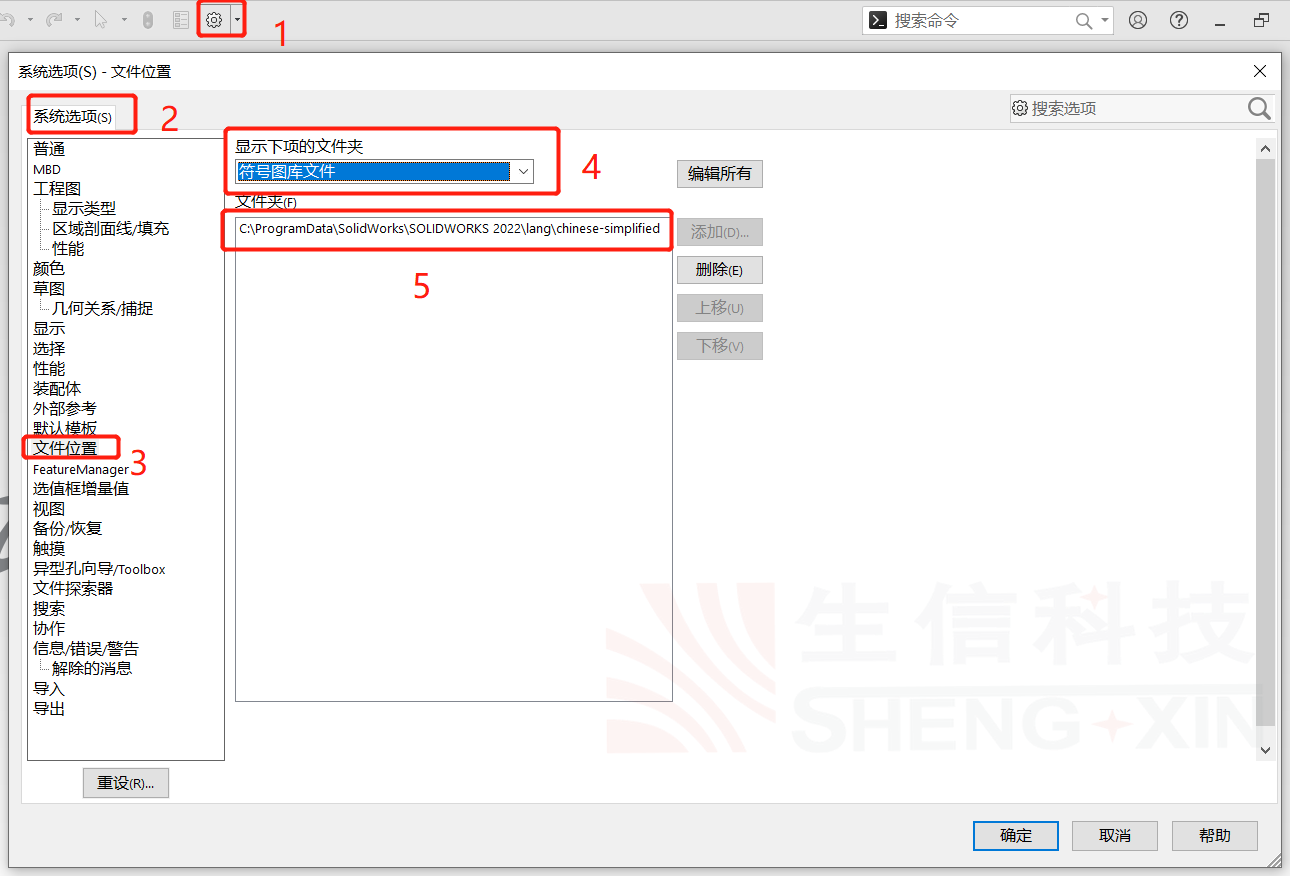

1. 打开软件-系统选项-文件位置-符号图库文件

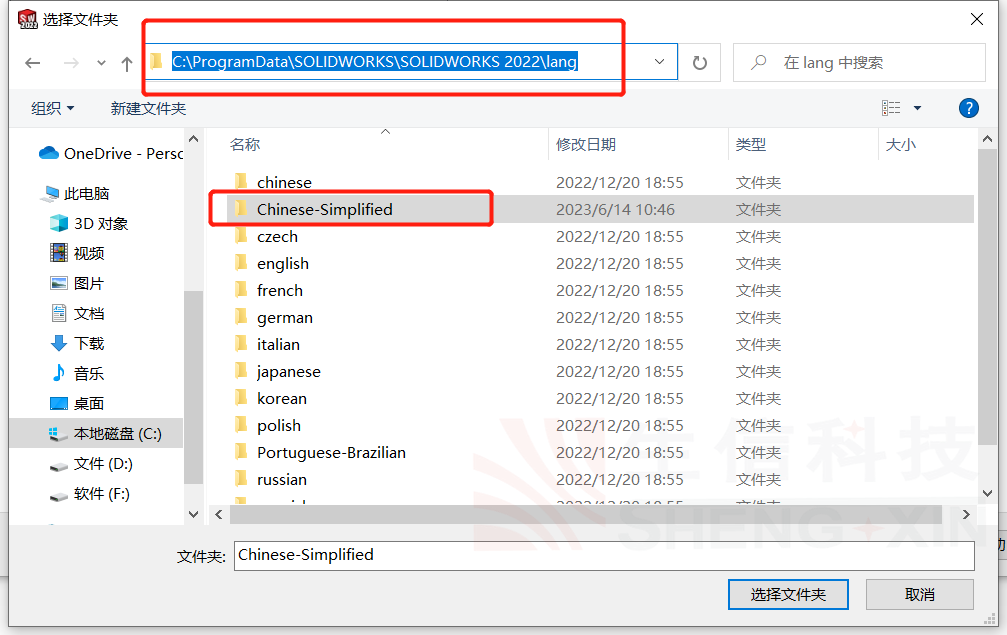

3. 单击添加，选中Chinese-Simplifed文件夹后单击选择文件夹，至此标注尺寸问题得到解决。（默认文件位置为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\lang\Chinese-Simplified）
注意，如果电脑上有多个版本SOLIDWORKS软件，选择文件夹时则选择对应更新后的软件版本文件夹（此处对应上方SOLIDWORKS20XX）
如果电脑C盘中找不到programData文件夹，则需要开启隐藏的项目，如图所示。
