SOLIDWORKS怎么制作库特征
发布时间:2022-12-19      信息来源:      浏览次数:

SOLIDWORKS软件自带的设计库是我们能够方便的调用某些SOLIDWORKS库特征,并且能保持模型中特征的统一性。那我们如何将常用的特征或者特征组保存到设计库中呢。

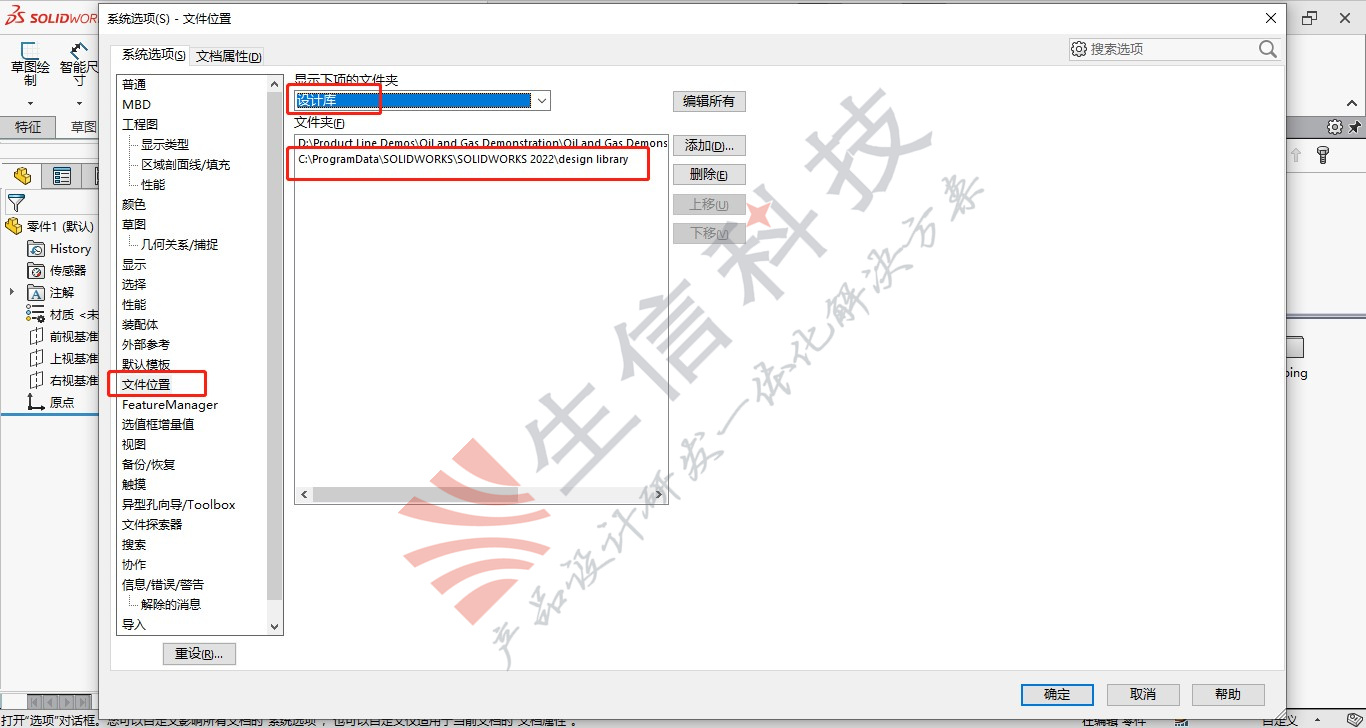

一.首先软件自带有常用的设计库,内容十分丰富,添加方式如下图所示

solidworks制作库特征

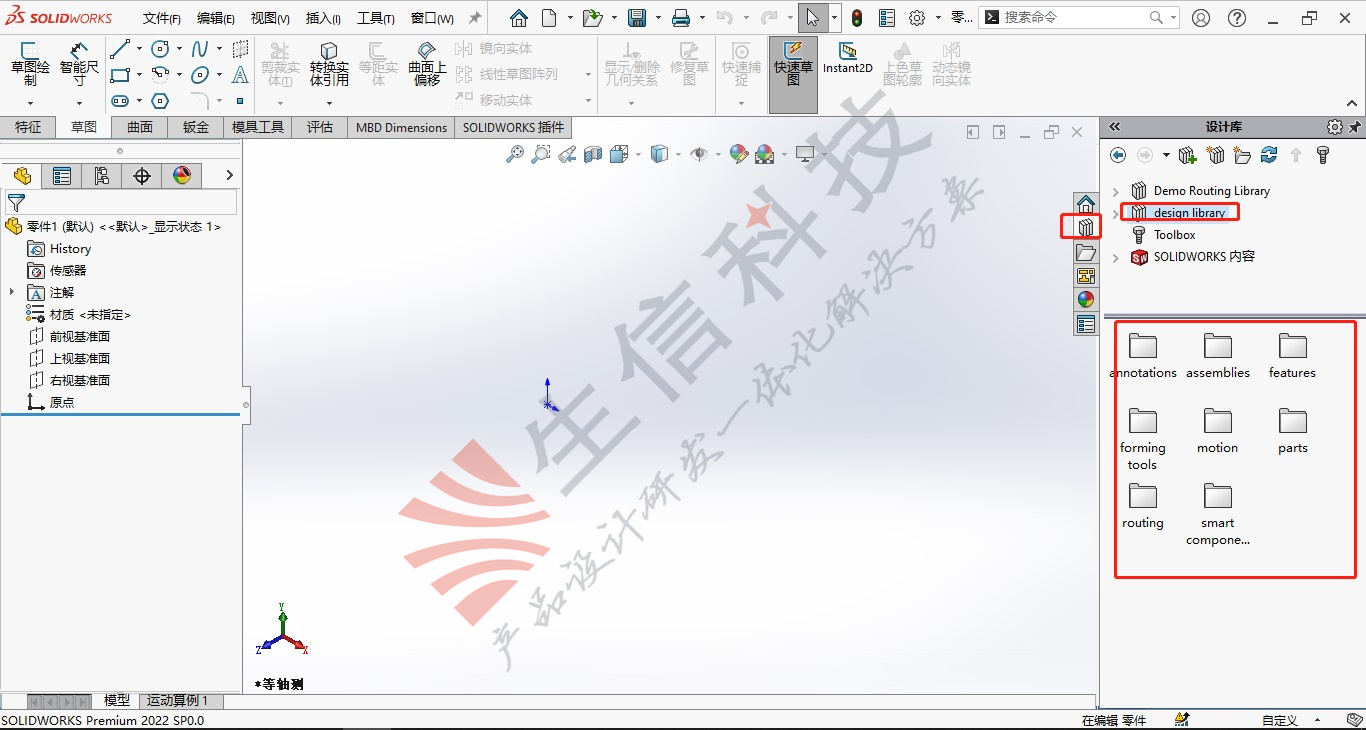

添加后我们在右侧任务窗格就可以通过拖动的方式快速调用库特征了

solidworks制作库特征

二.那我们如何将常用特征或特征组添加到设计库中呢,我们以一个孔特征举例:

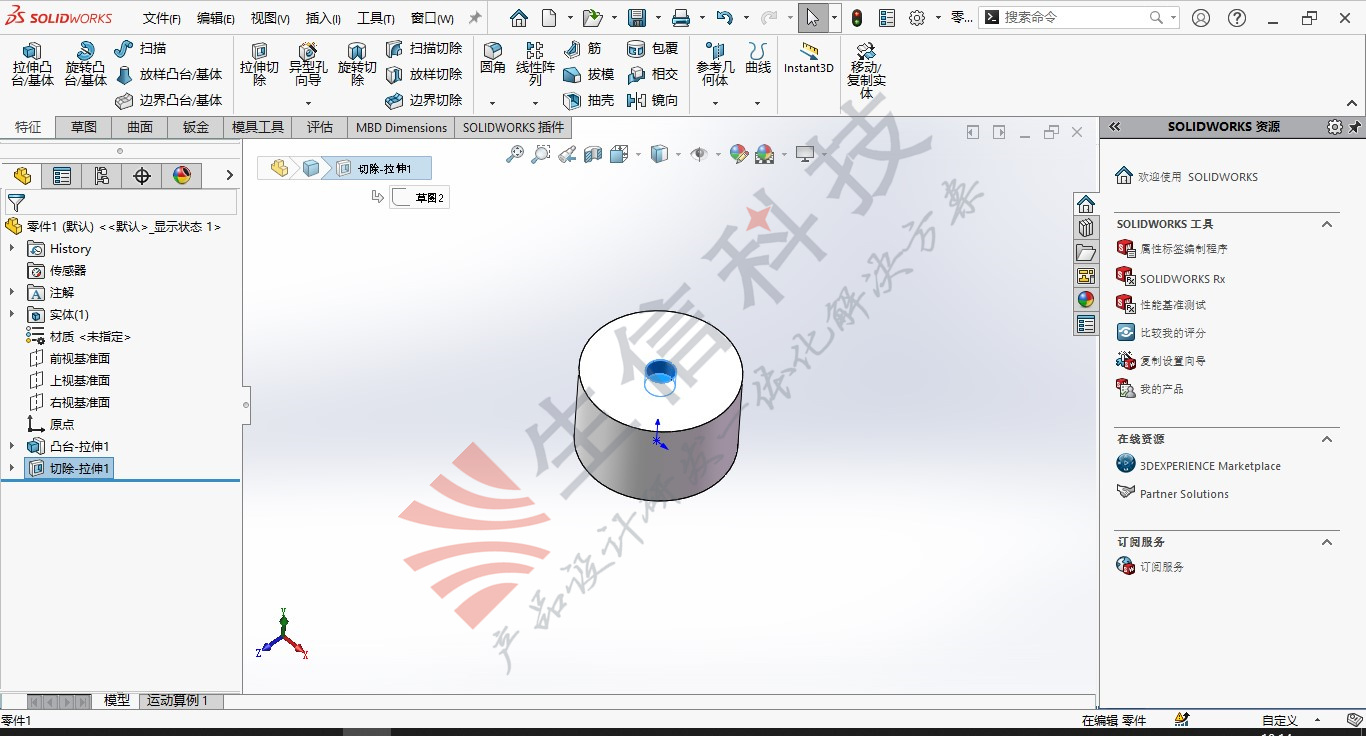

1.新建一个基体,添加一个同心的孔到基体上,生成切除特征后我们也可以添加不同的配置,以便后期调用库特征多样化,这里不再赘述

solidworks库特征

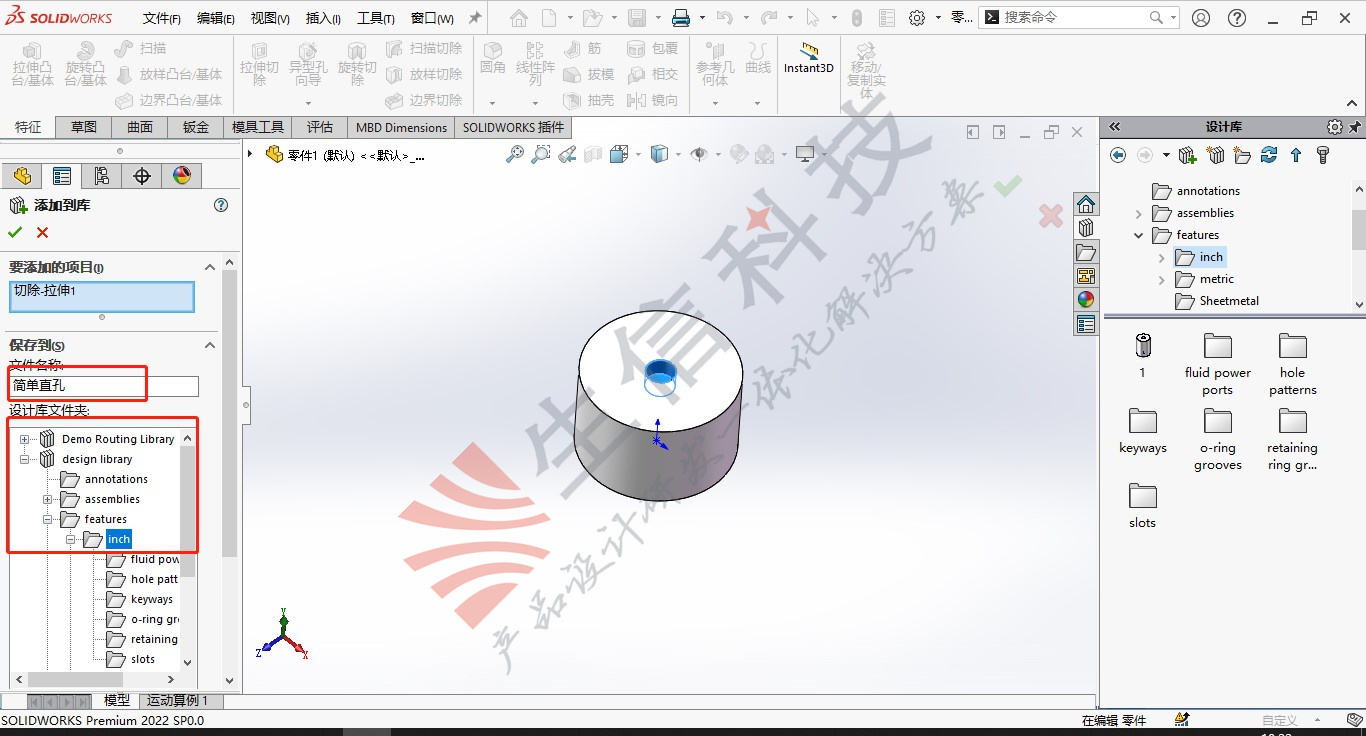

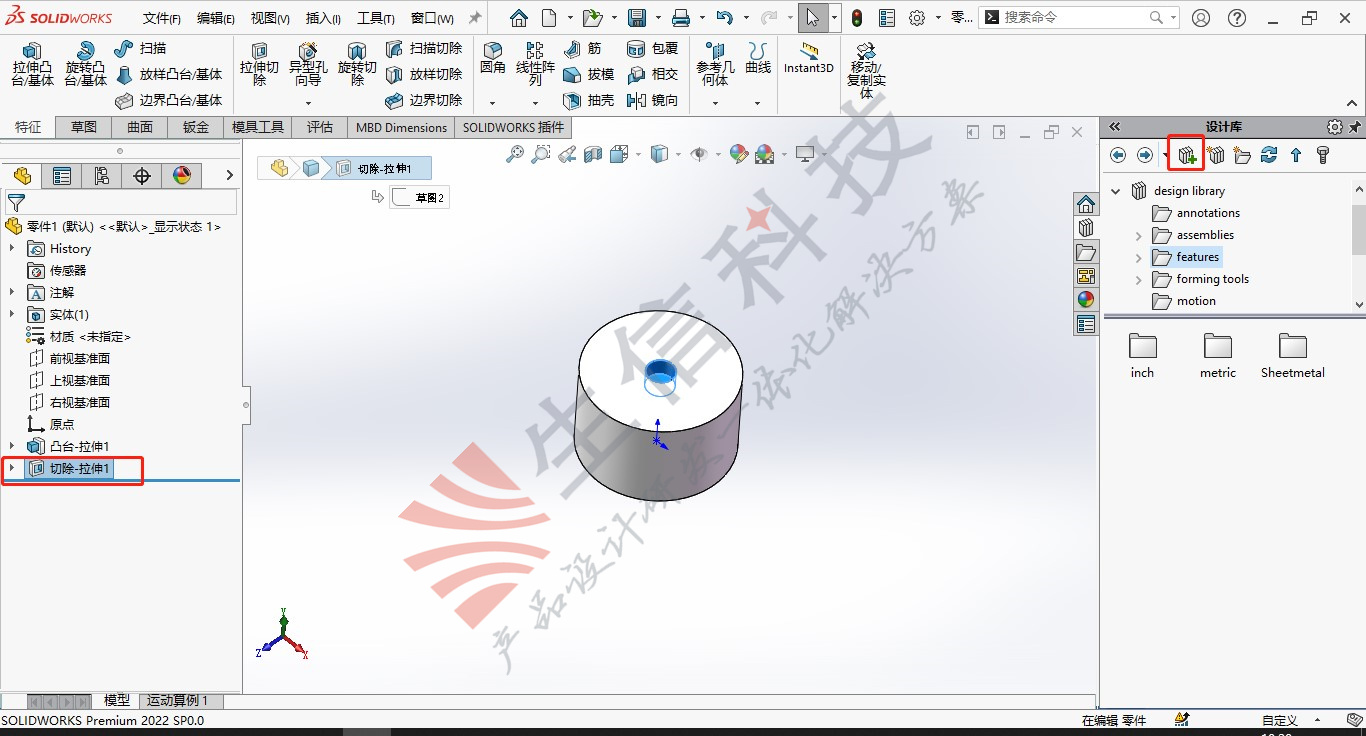

2.选中切除特征—添加到库,指定库特征的位置后点击确定即可将此简单直孔作为库特征添加到设计库中

solidworks库特征

solidworks库特征

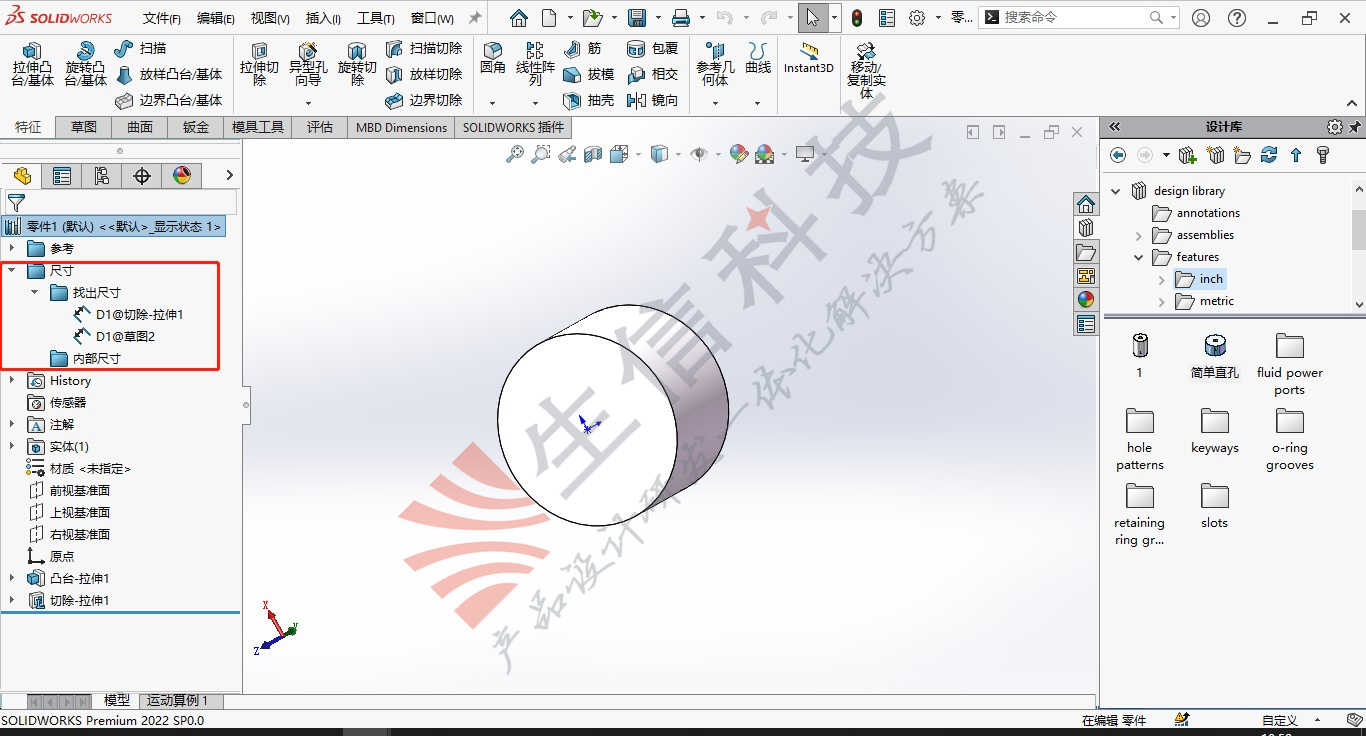

3.此时左侧设计树可以看到找出尺寸和内部尺寸,我们可以将特征的尺寸信息拖拽进相应的尺寸文件夹内(注:放在找出尺寸中可以在调用库特征时直接编辑)

solidworks孔特征

4. 选择零件上与预览窗口中高亮显示的边线或其他实体想对应的每条边线(或其他实体,如基准面),来定位库特征,如下图所示,该例中的定位为草图原点,只需要鼠标点击轴心即可定位库特征。

solidworks孔特征

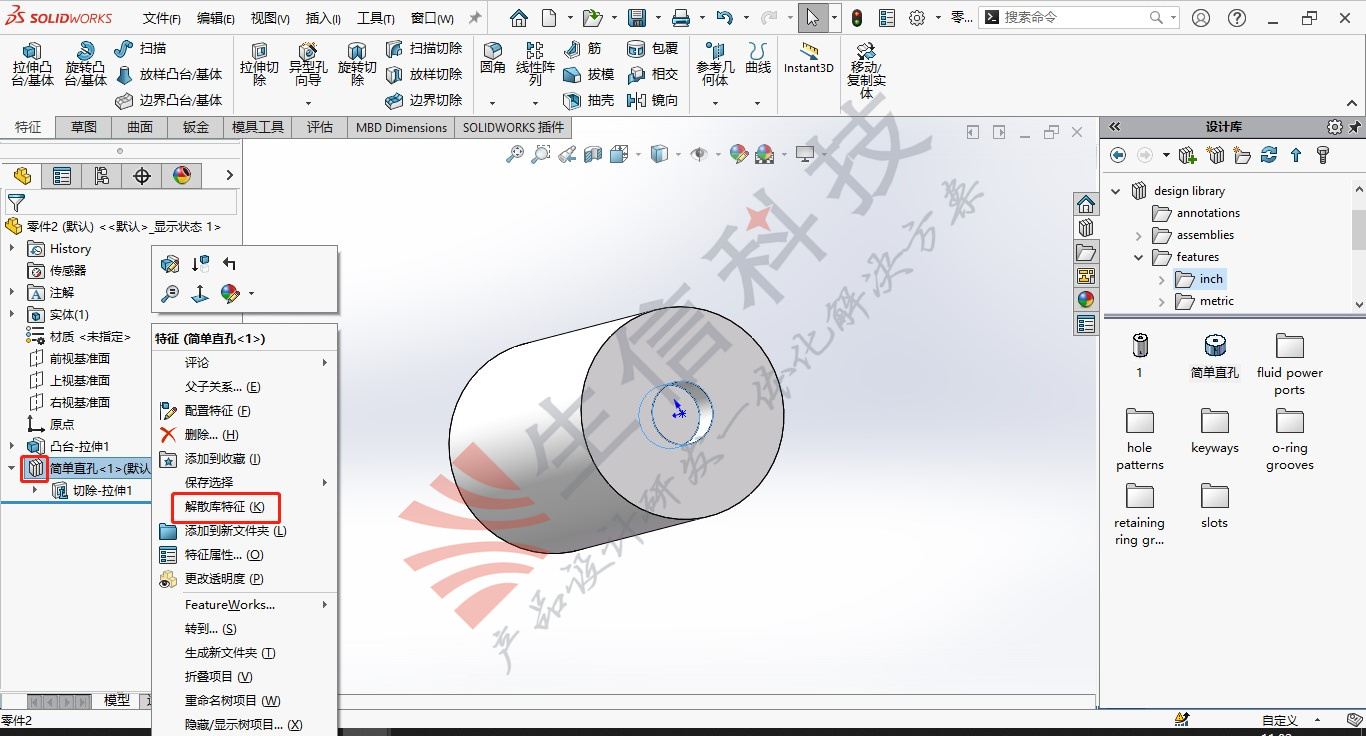

5.单击确定即可完成库特征引用,可以看到此孔带有库特征的标识,我们可以右键重新编辑此特征或者右键选择解散库特征后再行定位或者更改尺寸。

solidworks孔特征
