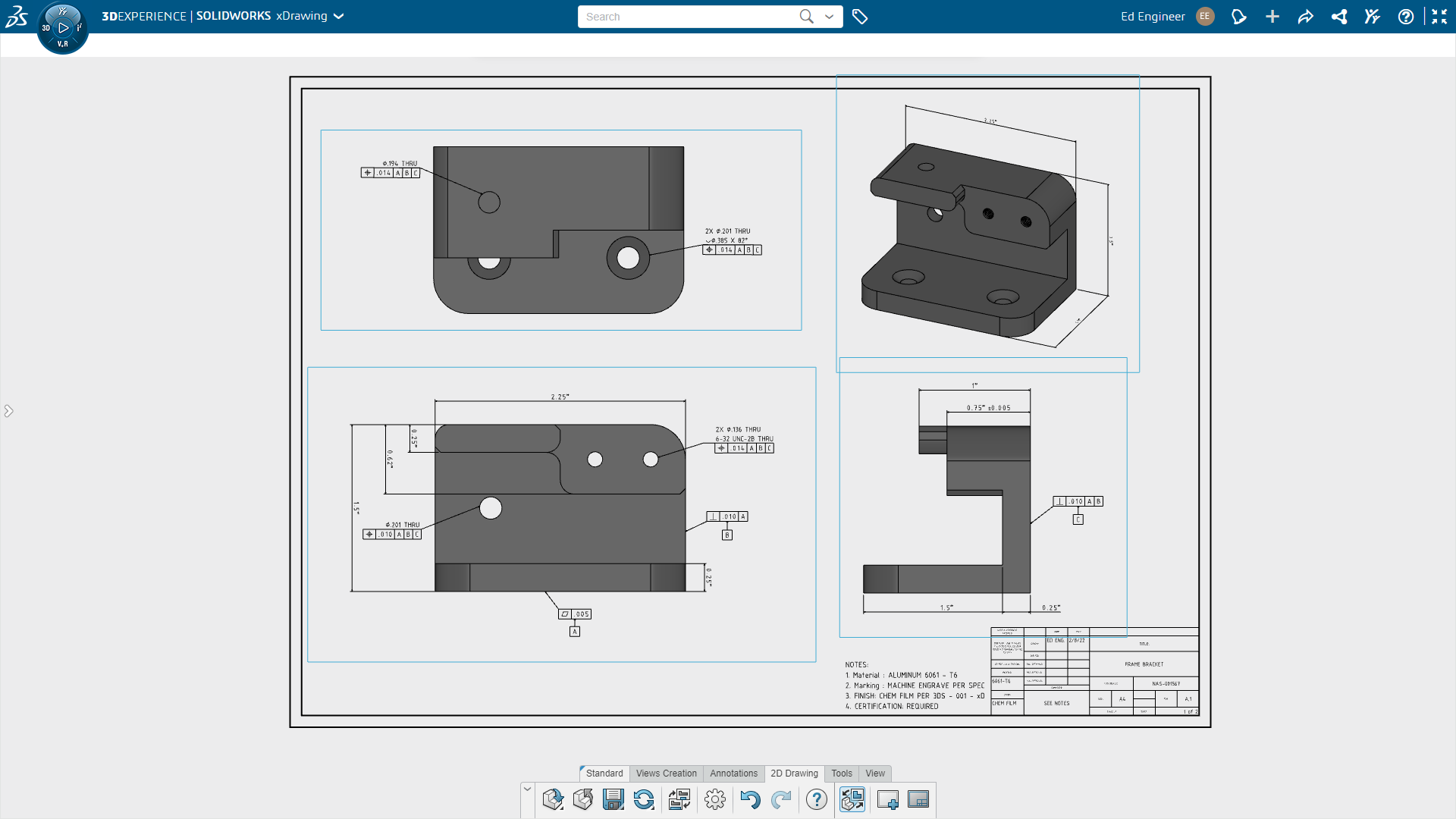

#01  2D 工程图 | Manufacturing Definition Creator

• 通过直接在 3D 模型上定义设计要求，减少差异并直观地工作。

• 通过在 3D 和 2D 之间无缝地共享注解，在创建 2D 工程图时消除代价高昂的错误，并保持产品定义同步。

• 利用各种有助于在 Web 浏览器中创建工程图的简化工程图工具，提高工作效率。

• 优点：利用单一数据源打破 2D 和3D 之间的障碍，将基于模型的定义的优点与 2D 工程图的易用性相结合。

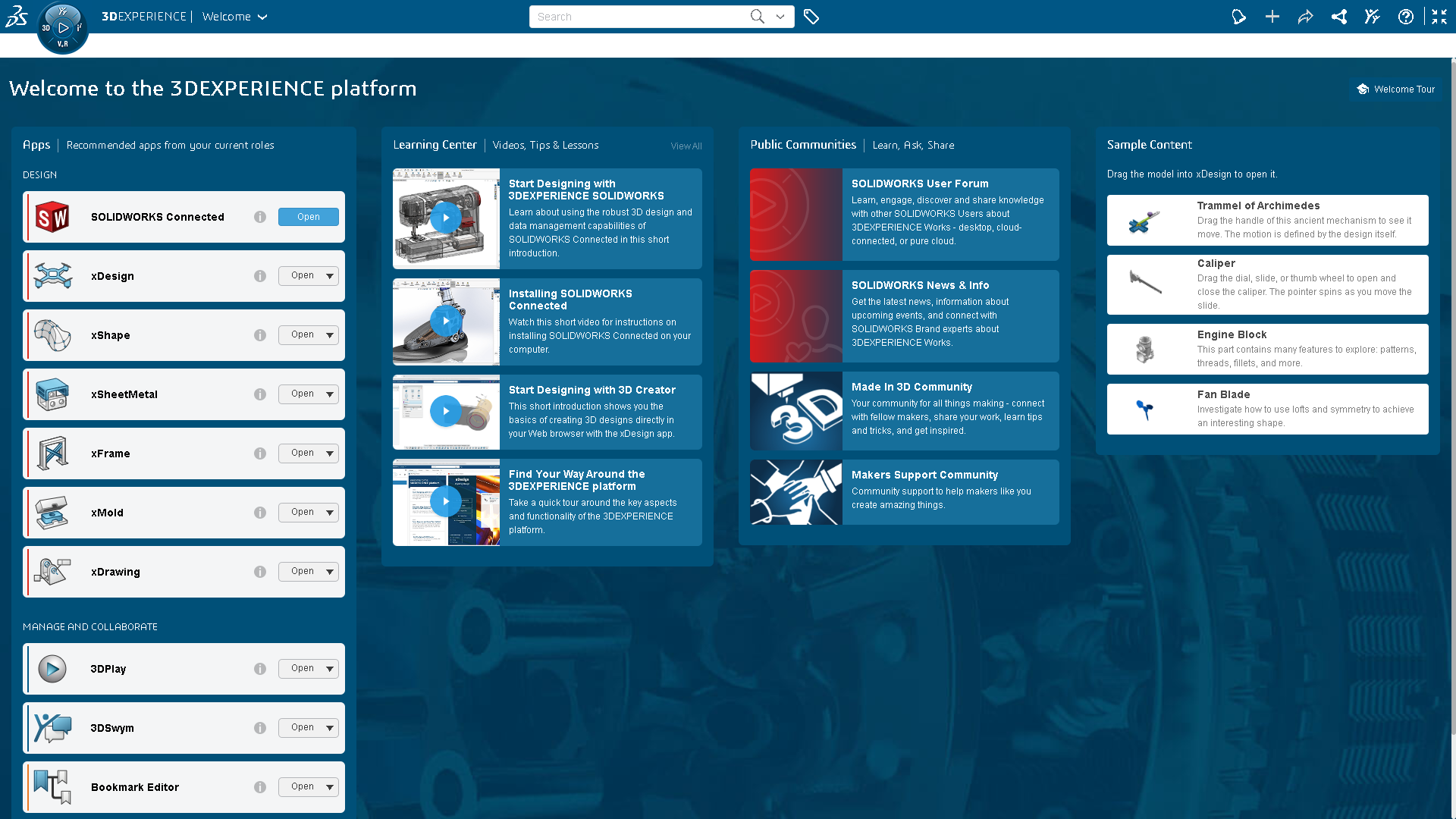

#02  Welcome 应用程序 | 3D Creator

• 直接访问所有关键角色和应用程序信息，所有这些信息都触手可及。

• 通过遵循简化的引导式工作流程以及教程和学习路径，了解蕞新的平台解决方案。

• 优点：使用个性化的欢迎体验，轻松学习并快速掌握新解决方案。

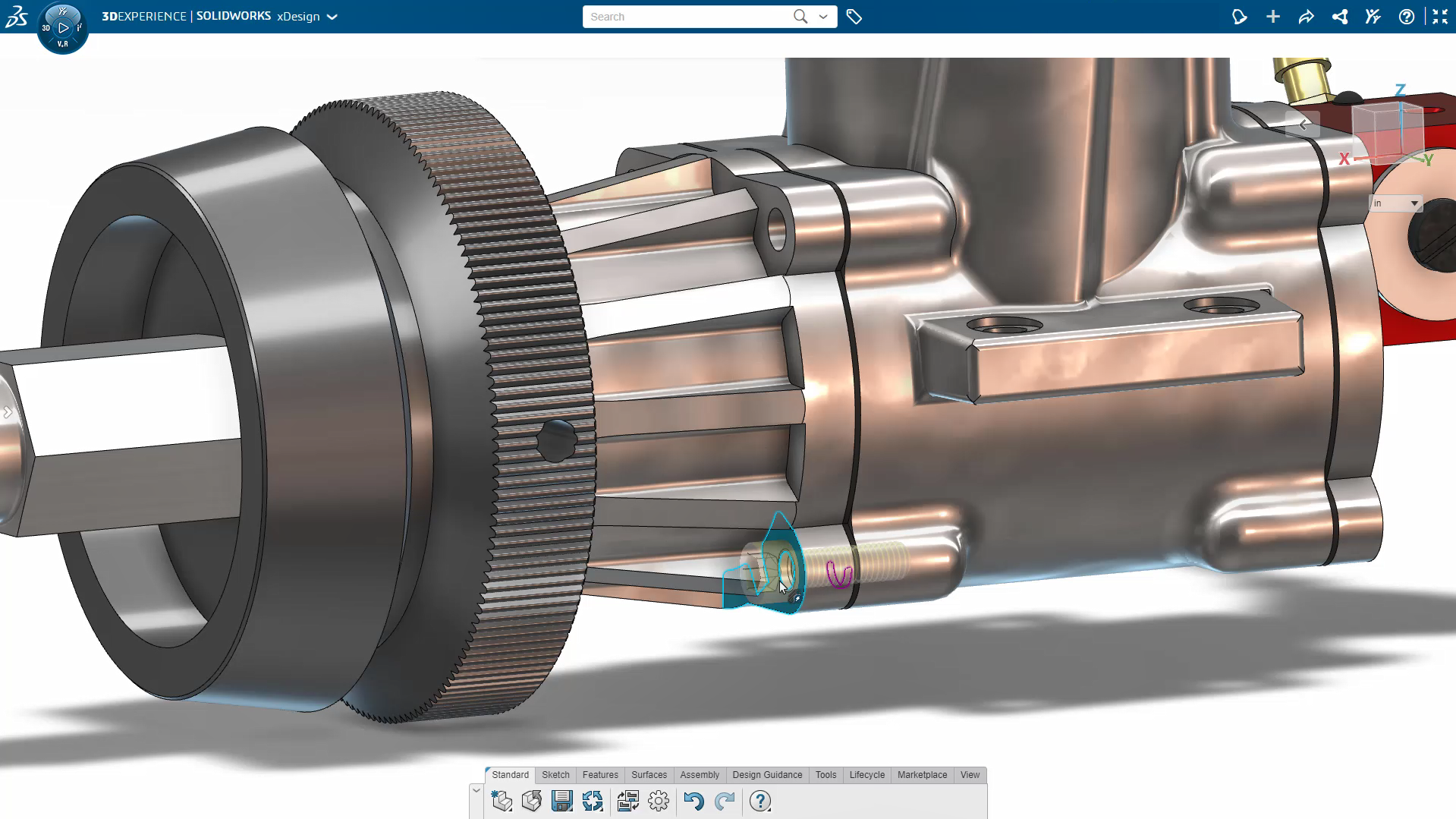

#03  智能配合 | 3D Creator

• 通过拖动零部件并将其捕捉到位，轻松地组合装配体。

• 当您将零部件拖动到另一零部件的边线附近时，自动调用“智能配合”命令。
• 优点：利用 SmartMates 更快地组合装配体。只需将零部件拖动并捕捉到位即可。

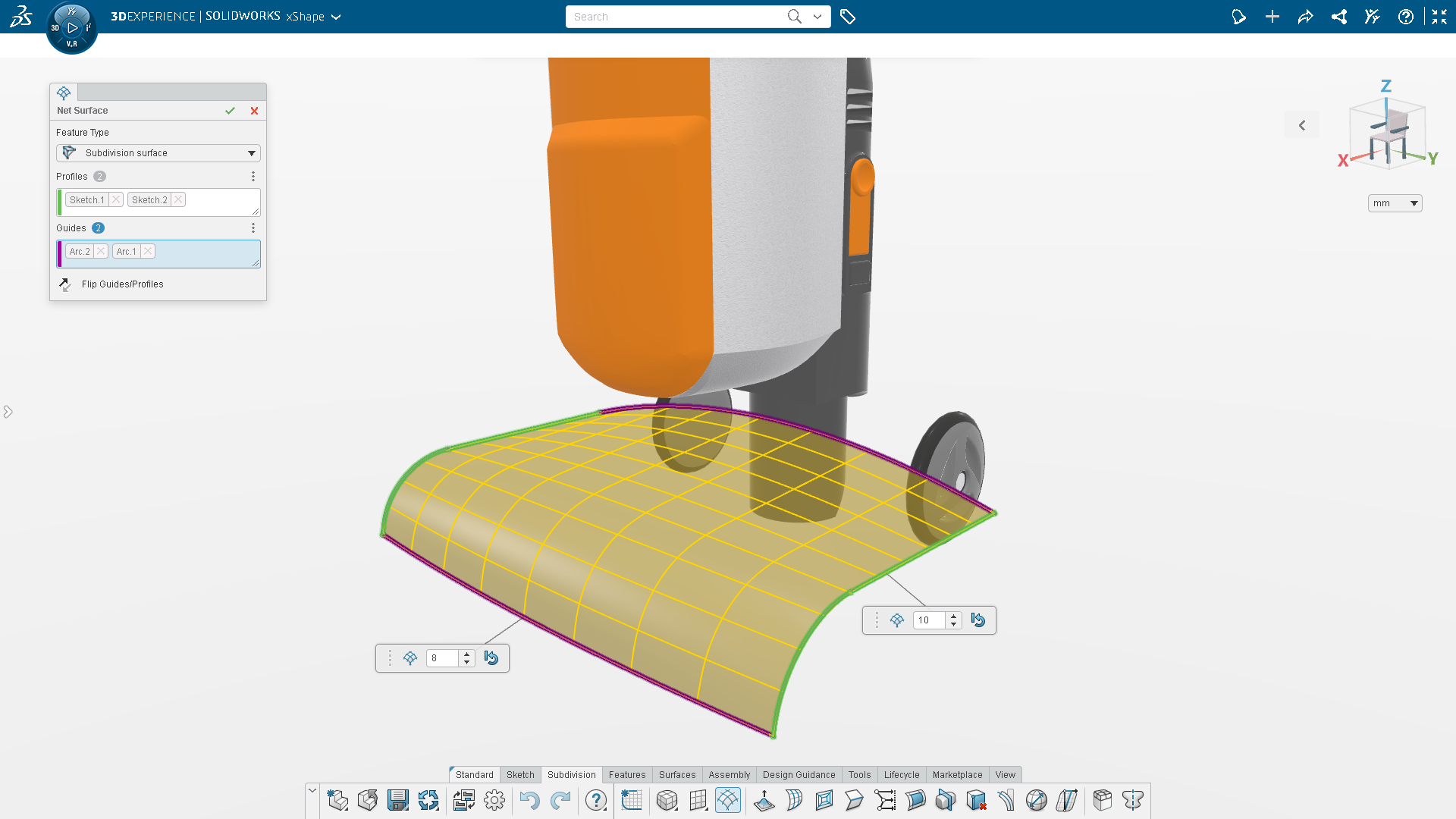

#04  网状曲面化 | 3D Sculptor

• 使用熟悉的 CAD 操作创建细分曲面。

• 创建放样、扫掠或边界曲面，然后使用自由样式建模工具编辑曲面。

• 优点：使用熟悉的 CAD 操作创建您自己的细分曲面，然后使用直观的细分工具套件优化曲面。不需要图元形状。

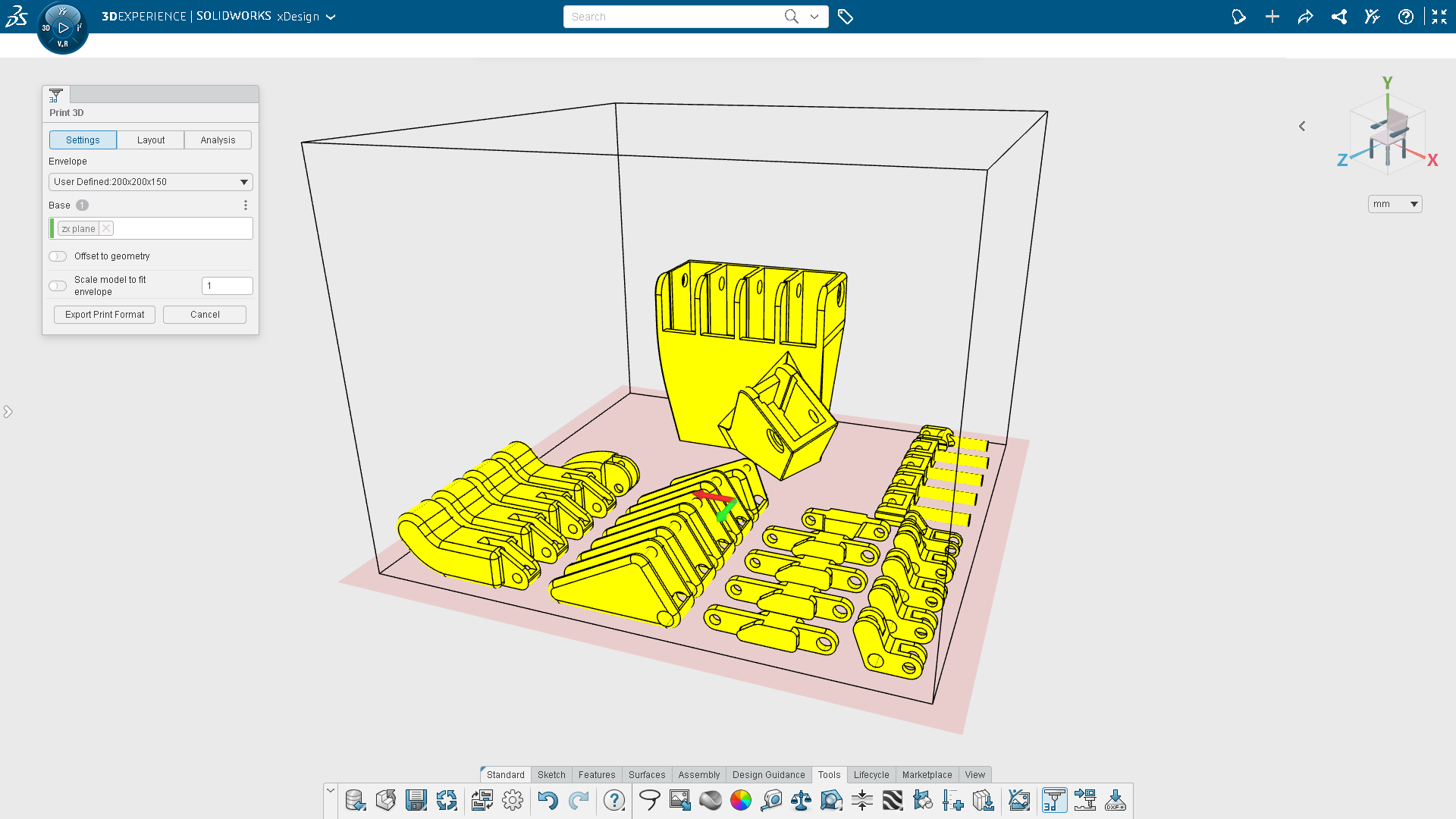

#05  3D 打印和嵌套优化 | 3D Creator

• 为 3D 打印装配体自动创建和优化零部件布局。

• 在 3D 打印机构建板中以嵌套阵列方式自动排列零部件。

• 优点：利用自动优化和嵌套，降低材料成本，充分利用您的 3D 打印机，并创建最髙效的布局。

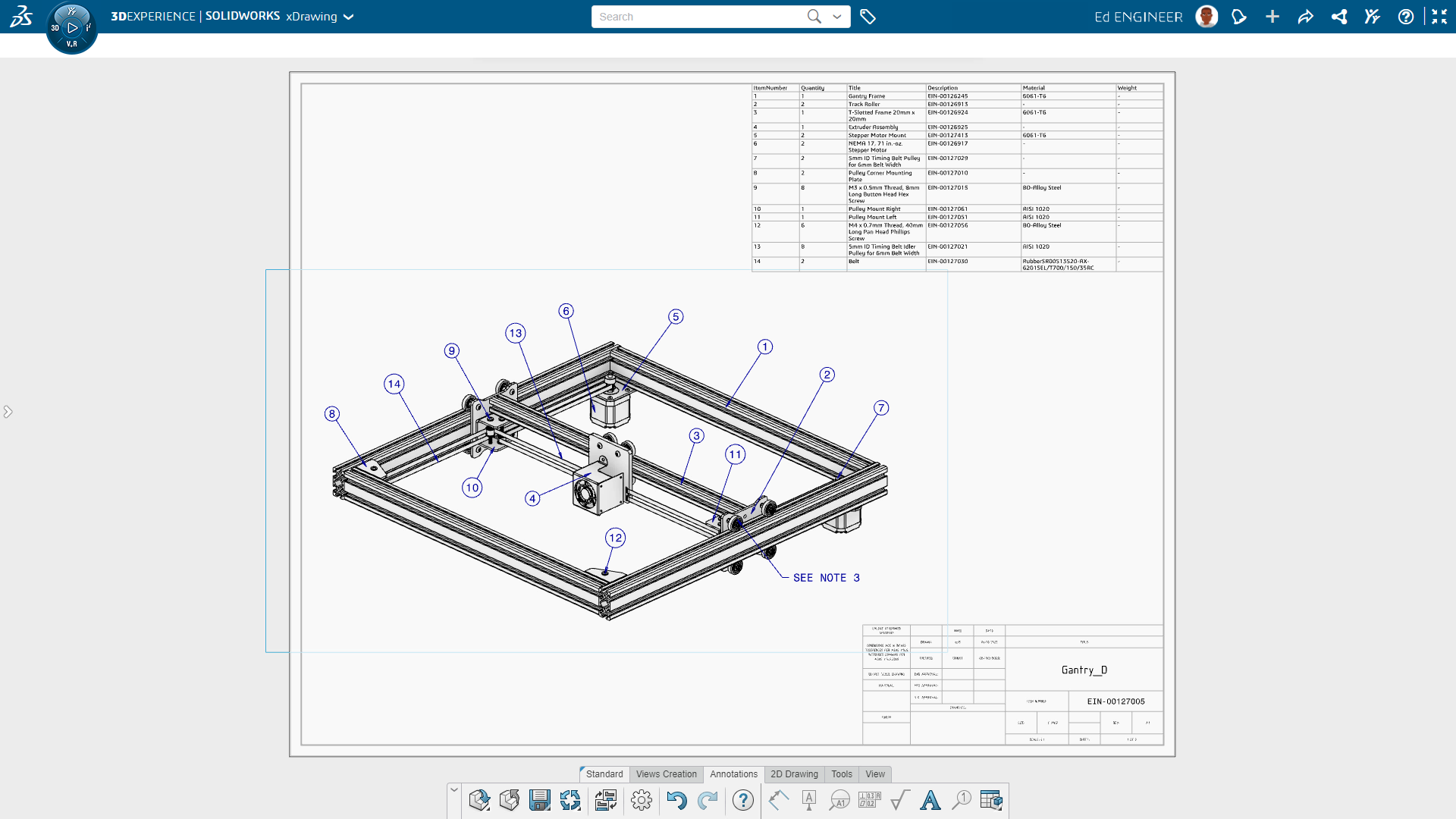

#06  BOM 表 | Manufacturing Definition Creator

• 为 3D 装配体定义和 2D 工程图创建详细的材料明细表(BOM)。

• 自动将 BOM 表值直接与 ENOVIA® 零件属性链接，以获得一致的蕞新信息。

• 使用直观的表编辑工具自定义 BOM 表。

• 优点：清晰定义装配体，并使用灵活的详细 BOM 表交流重要的装配体信息。

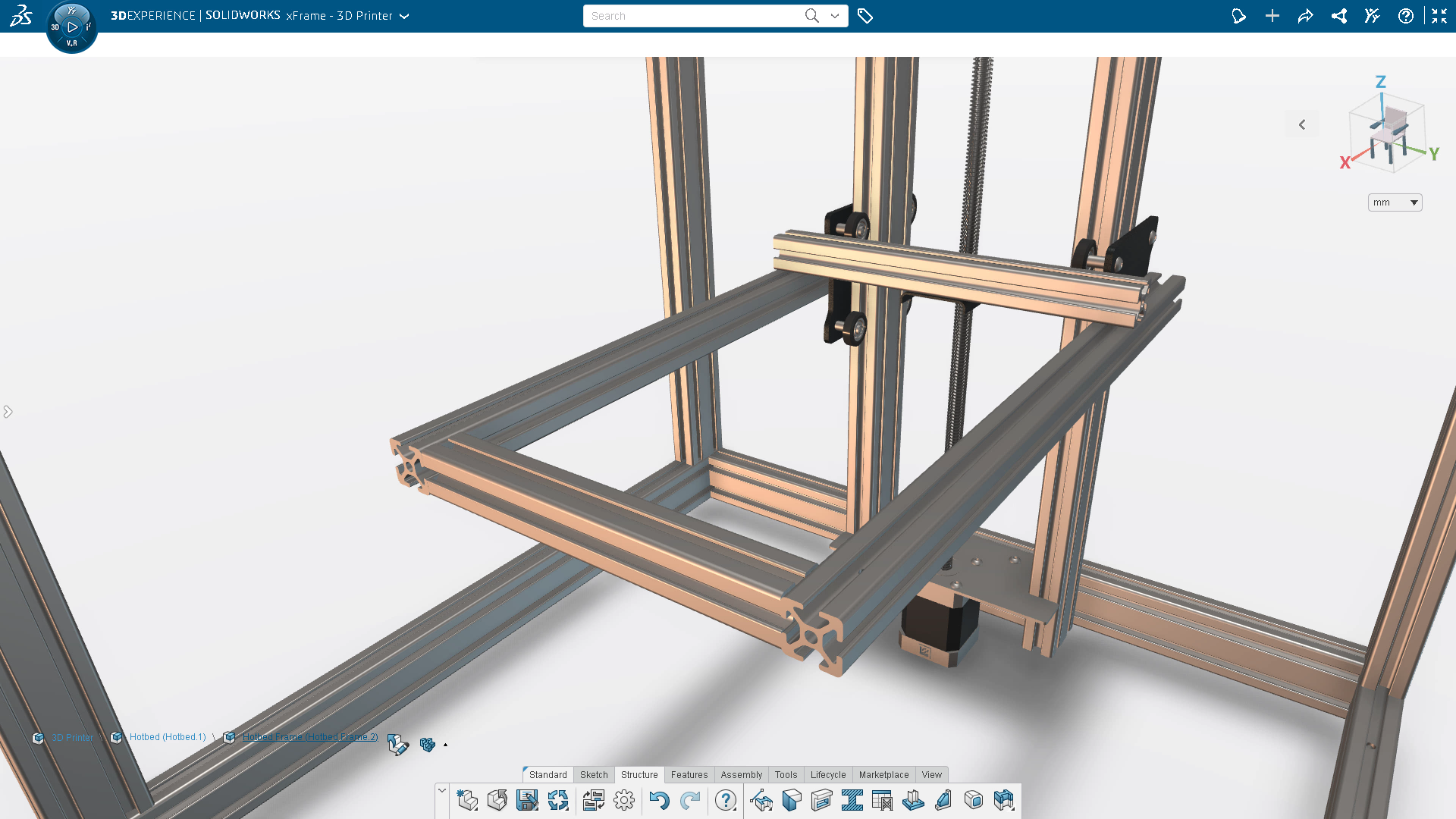

#07  自动边角修剪 | 3D Structure Creator

• 根据草图段、模型边线、点或相交平面，或者在两个构件之间创建构件，然后选中“启用自动边角修剪”来修剪边角和端点。

• 通过自动执行边角修剪流程来节省时间。

• 优点：通过在创建构件的过程中自动修剪构件，提高结构系统创建速度。

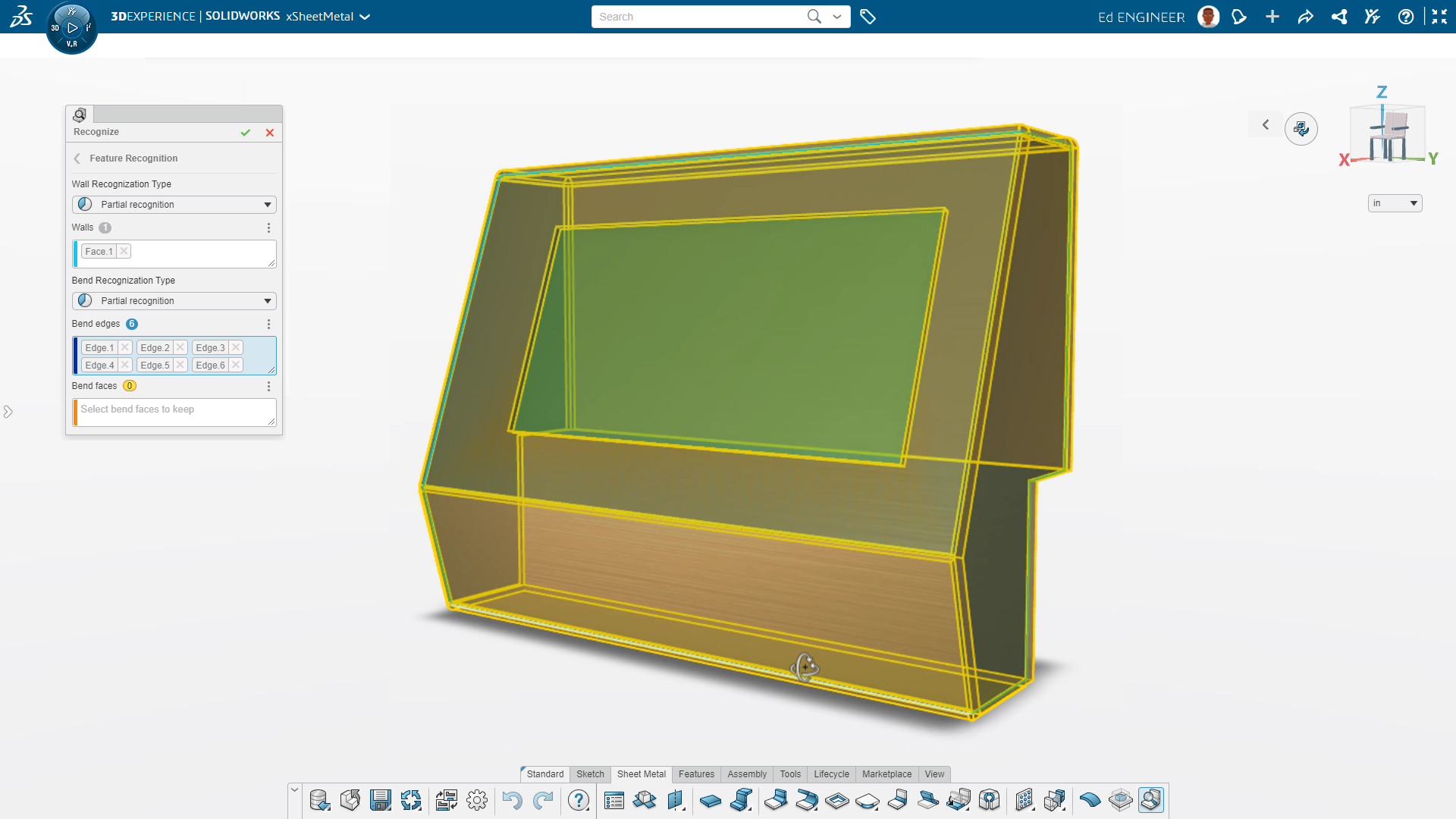

#08 识别 | 3D SheetMetal Creator

• 使用被认可的工作流程将设计转换为钣金，以创建复杂的钣金几何图形。

• 将实体、曲面和厚度均匀的几何体转换为钣金。

• 自定义折弯、壁、分割、缝隙距离等，并且只需一个命令即可完成所有这些操作。

• 优点：使用传统的建模特征作为零部件的基础，提高工作效率并创建复杂的钣金形状。

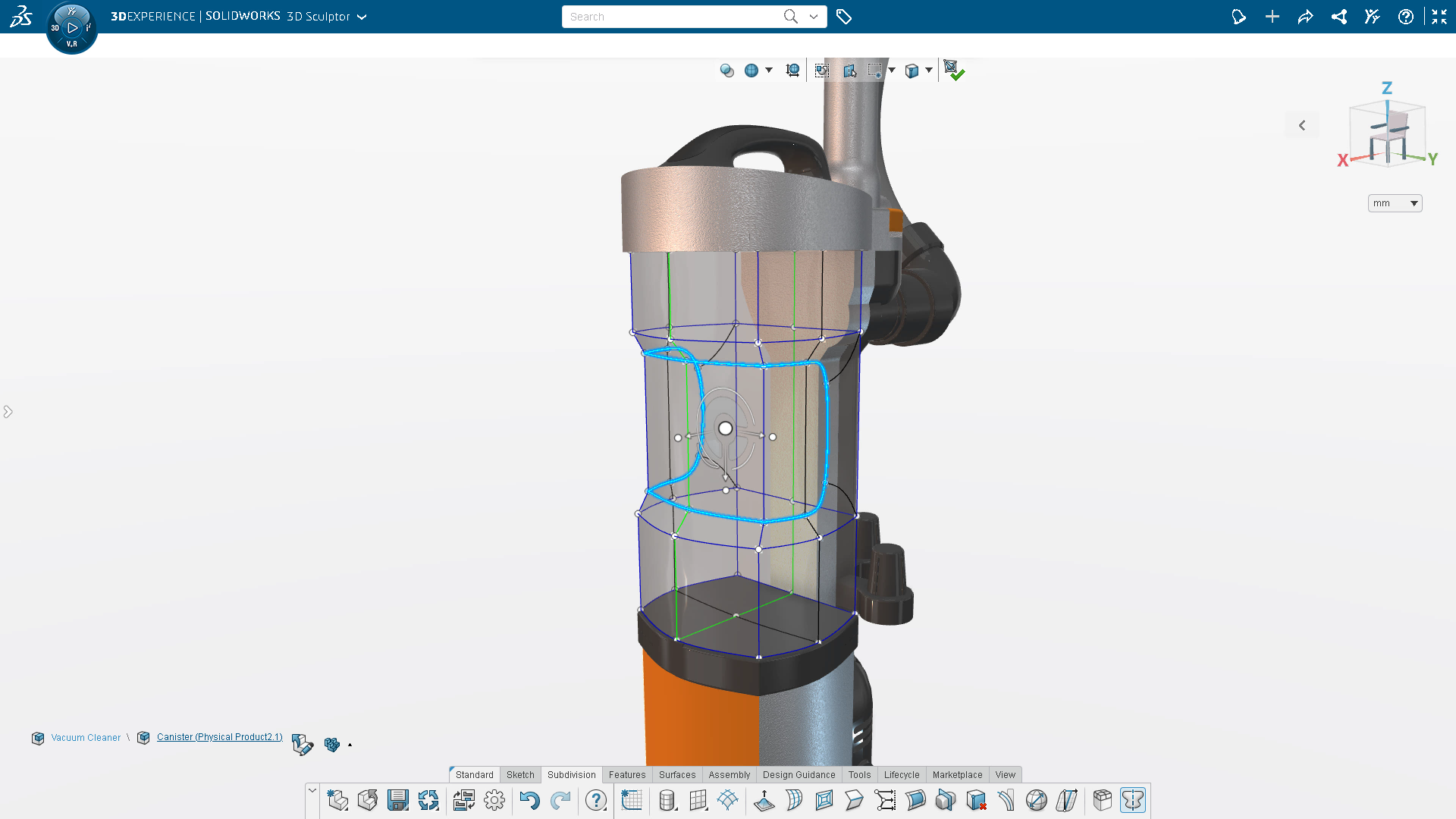

#09  选择加速器 | 3D Sculptor

• 使用迷你工具栏中的“选择相切”，选择所有相切边线或面。

• 使用“边角循环”沿边角循环按住 Shift 键进行选择。

• 使用迷你工具栏中的“选择折痕”，选择所有具有相同折痕的连接边线。

• 优点：使用新的选择加速器加快几何图形选择。

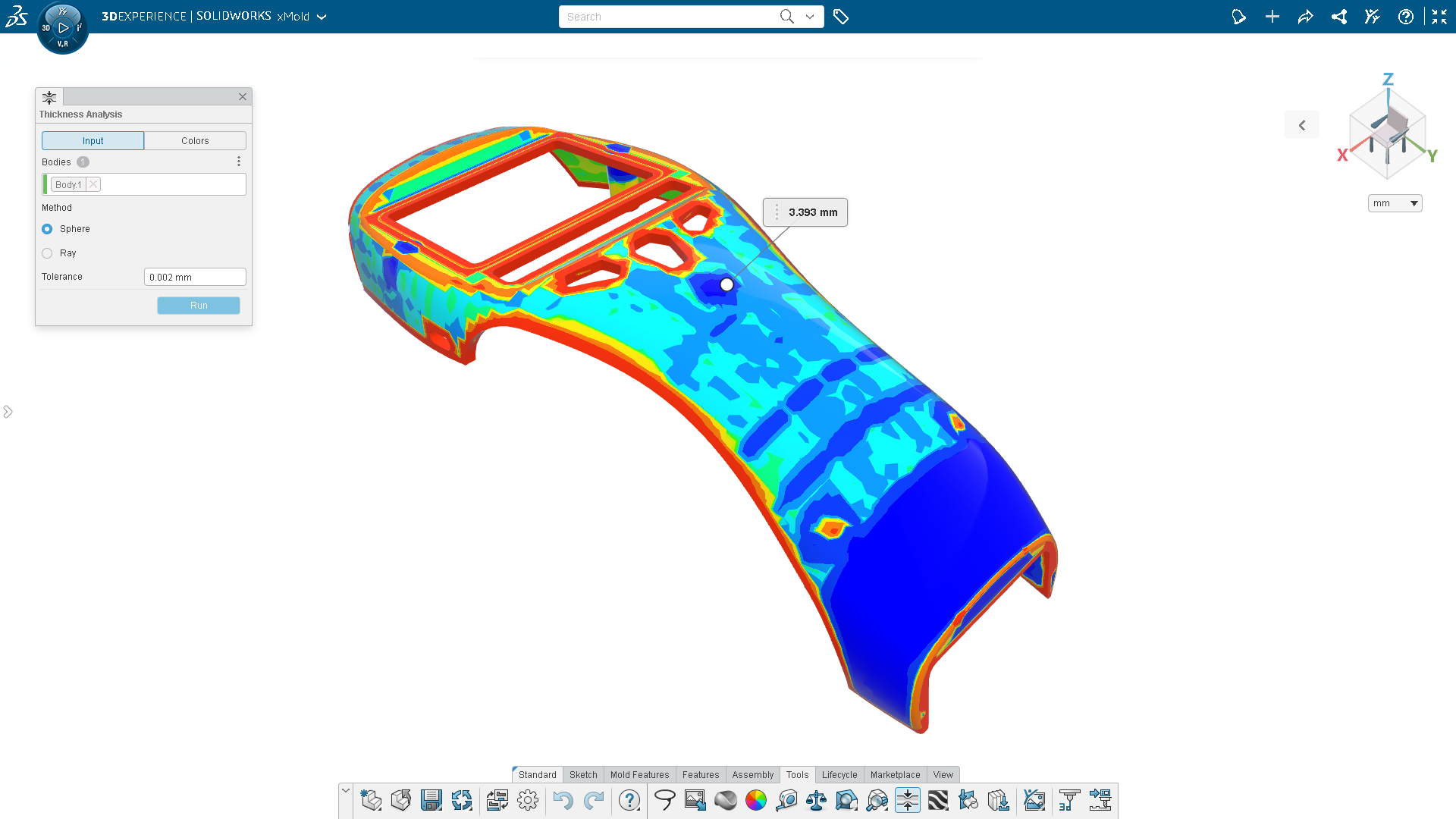

#10  厚度分析 | 3D Mold Creator

• 利用新的厚度检查工具，使用滚珠“球体”方法或法向距离“射线”方法执行厚度检查。

• 使用颜色轻松识别厚度范围。

• 单击要研究的区域，手动研究特定位置的厚度。

• 优点：通过确保厚度均匀来防止缩痕，并通过验证零件是否正确填充来提高设计完整性。
