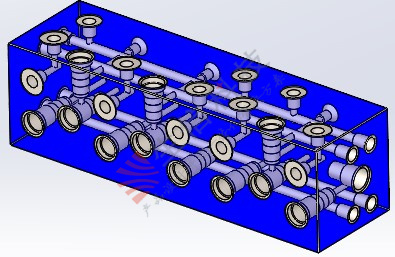

本文介绍的是SOLIDWORKS髙级孔的命令应用。髙级孔主要用来做一些模型上的组合孔特征。我们先来看一个典型的例子，如图1所示，将轴侧视图能看到的3个面先进行“更改透明度”操作，以便看到模型内部孔的特征。

图1 某工件

在该工件中，这些孔具有以下特点:

• 孔的数量较多；
• 孔的类型较多；
• 具有标准孔，也具有非标准孔；
• 部分孔的位置不符合任意一种阵列规律；

在已有的经验中，往往与各种扣件配合的孔、简单直孔或者螺纹孔等都可以通过SOLIDWORKS中的“异形孔向导”命令来找到规格合适的孔，但如图1所示的工件中，有些孔的台阶多达4至5个，甚至更多，显然，这种非标准孔通过“异形孔向导”命令是很难做到的，于是为了应对这种情况，SOLIDWORKS特征命令“髙级孔”就诞生了。

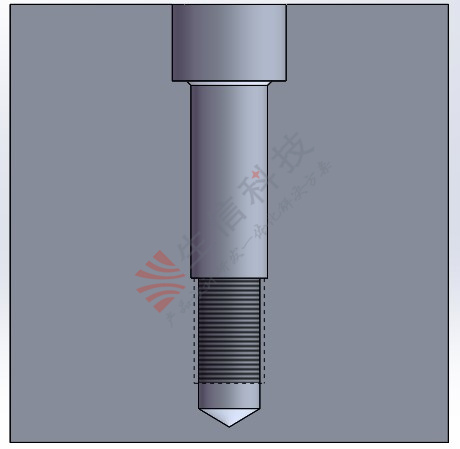

如图2所示，为一个局部孔的剖面视图，该孔与内六角圆柱头螺钉装配，该孔可以拆分为4个简单孔：螺栓头部分的柱形沉头孔、一段光孔、螺纹孔和螺纹底孔。接下来，我们先使用“髙级孔”的命令来完成这样的一个孔。

Tip1：“髙级孔”的命令是SOLIDWORKS 2017版本以后增强的新功能。

图2  局部孔结构剖面

Step1：操作：在特征Command Manager中找到“髙级孔”，进入“髙级孔”的命令环境。

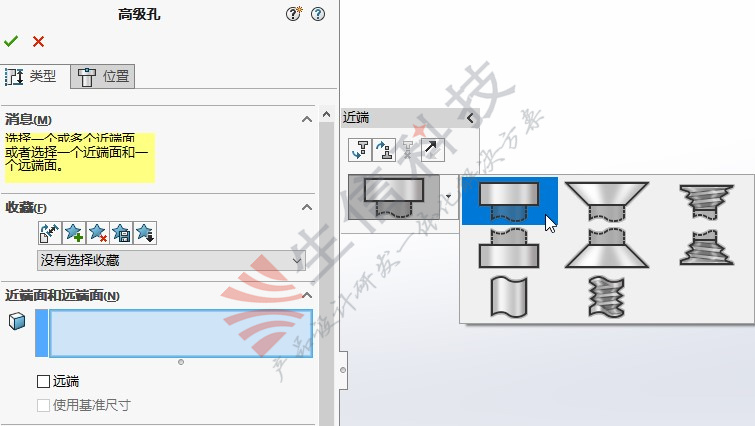

图3  髙级孔命令对话框

如图3所示，髙级孔的命令环境和异形孔向导是非常类似的，同样，需要完成类型和位置两大步骤来完成此操作。这里我们引入“活动元素”的概念，暂且将要生成的某一段简单孔称为当前的“活动元素”，元素弹出为近端和远端元素定义了顺序和值，为简化该问题，暂时只考虑近端面及其相关设置。

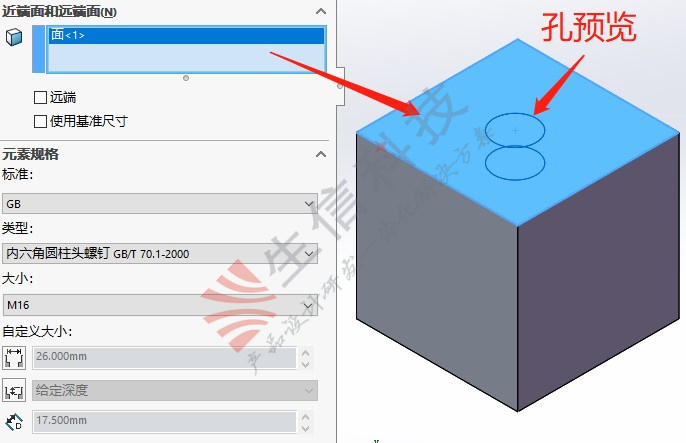

Step2：选择元素类型。在元素弹出窗口中选择柱形沉头孔，并且在“近端面和远端面”窗口中选择该元素放置的面，当选定平面时，会显示孔的临时预览，预览不会决定孔的位置，需要使用位置选项卡来定位孔（定位孔的步骤简单，从略）。

图4 放置第 1 活动元素

Step3：在第 1 活动元素下方插入第 2 活动元素。

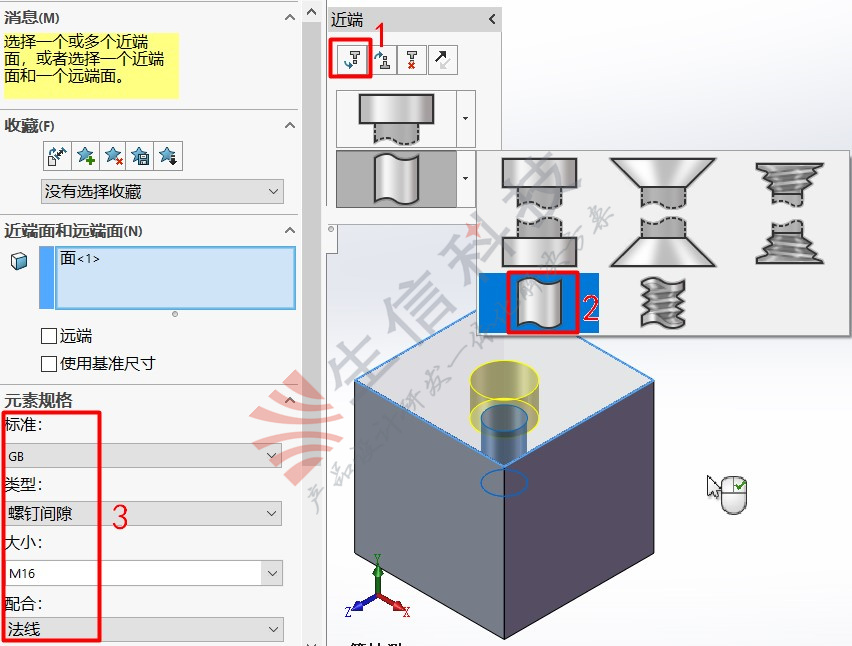

图5 放置第 2 活动元素

如图5所示，在触发第 1 活动元素的情况下，点击按钮“ ”，随后在元素选择器中选择孔，孔的具体参数如图5所示。

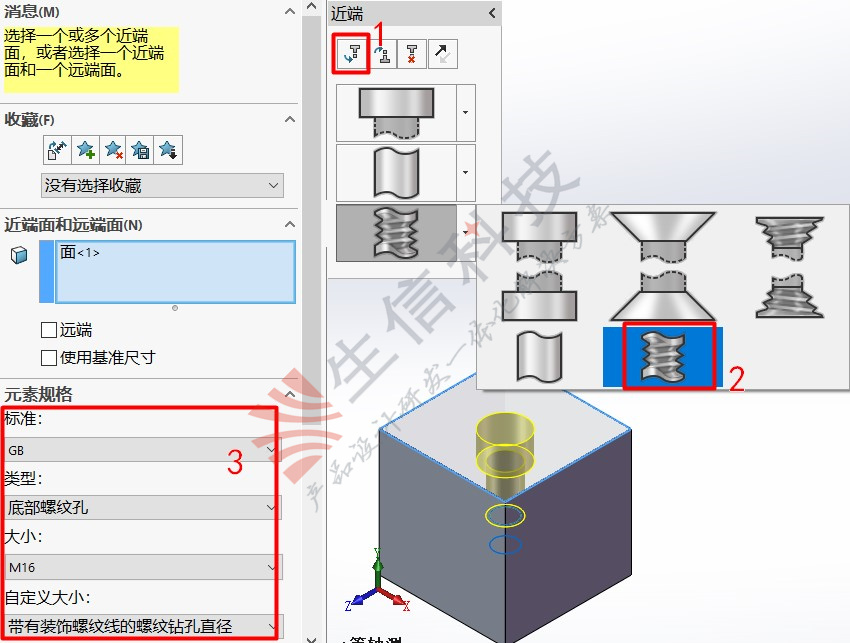

Step4：在第 2 活动元素下方插入第 3 活动元素。此过程与上一步骤类似，在触发第 2 元素的情况下，选择“在活动元素下方插入”，随后只要选择好孔的类型即可，如图6所示。


图6 放置第 3 活动元素

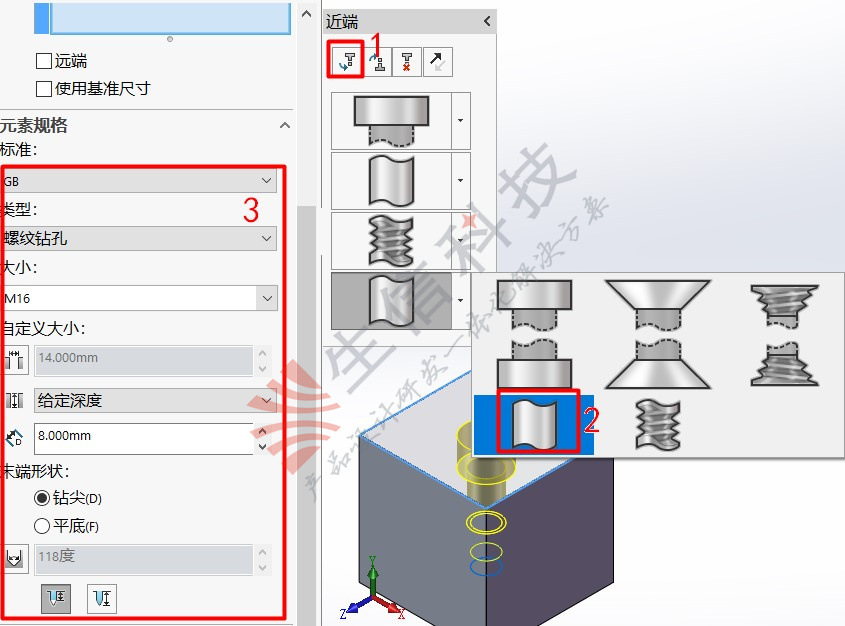

Step5：在第 3 活动元素下方插入第 4 活动元素。此过程与上一步骤类似，在触发第 3 元素的情况下，选择“在活动元素下方插入”，随后只要选择好孔的类型即可，如图7所示。



图7 放置第 4 活动元素

经过以上步骤，一个髙级孔创建的例子我们就完成了。事实上，我们可以这样理解，一个髙级孔是由若干个标准孔叠加在一起完成的。

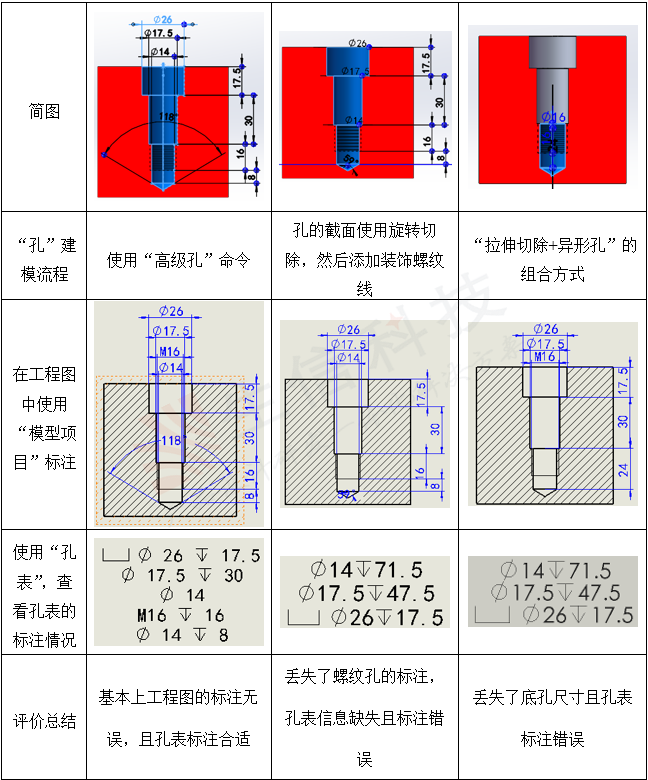

接下来，我们讨论其他几种髙级孔做法，如果单从建模的角度考虑，想要完成一个模型，办法有很多种，下面我们将这些做法一一罗列：

由上表可知：使用“髙级孔”的命令来创建髙级孔，是较合理的一种办法。
