SOLIDWORKS等轴测剖切视图的创建技巧
发布时间：2022-05-30 信息来源： 浏览次数：

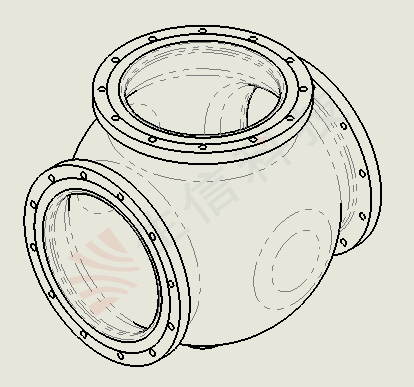

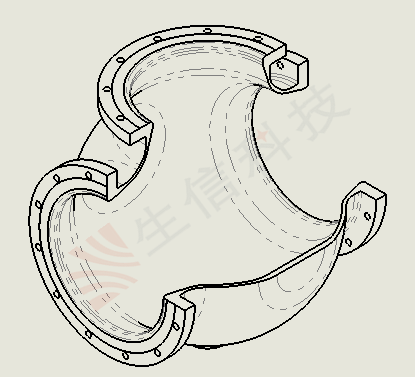

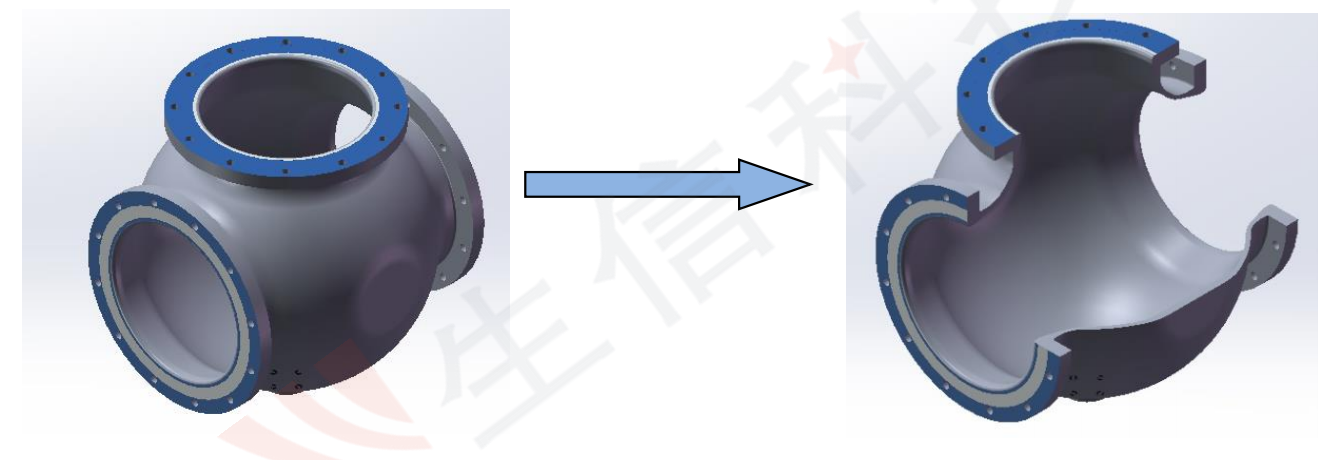

在工程图中，经常会用到等轴测剖切视图来显示零件或装配体的内部结构，下面介绍一下两种创建方式，供大家参考，以下图为例。
方法一

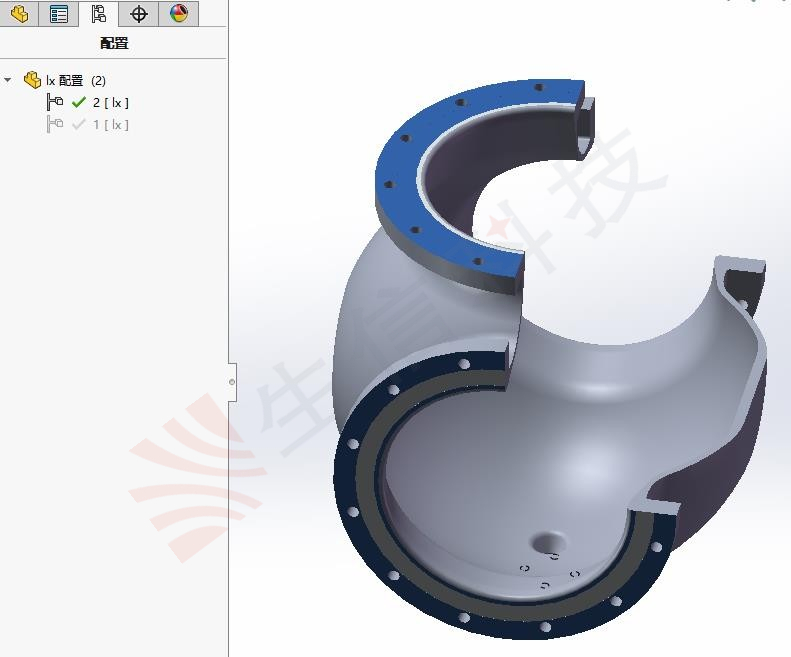

第一步，打开零件，创建一个切除拉伸的配置，该配置为 2，如图下图 1 所示。
图 1
第二步，创建工程图，在工程图中插入轴测视图，如图 2。
图 2

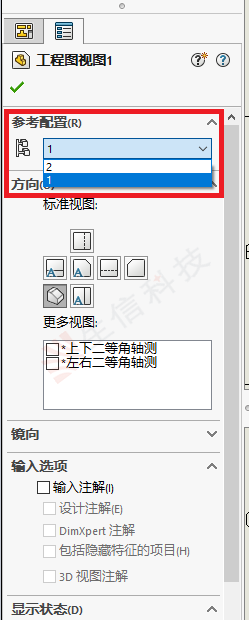

第三步，点选该轴测视图，在左侧的视图对话框中，将原先的参考配置改为配置 2，即可完成等轴测剖切视图的创建，如图 3。
图 3
方式二

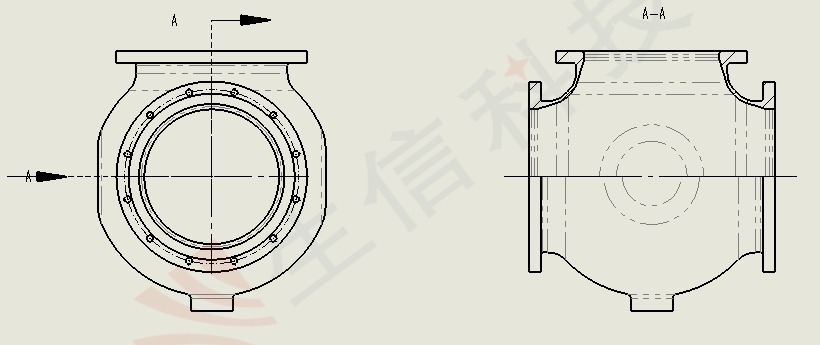

第一步，在工程图中创建如图 4 视图。
第二步，在图 1 视图中创建一个半剖视图，如图 5。

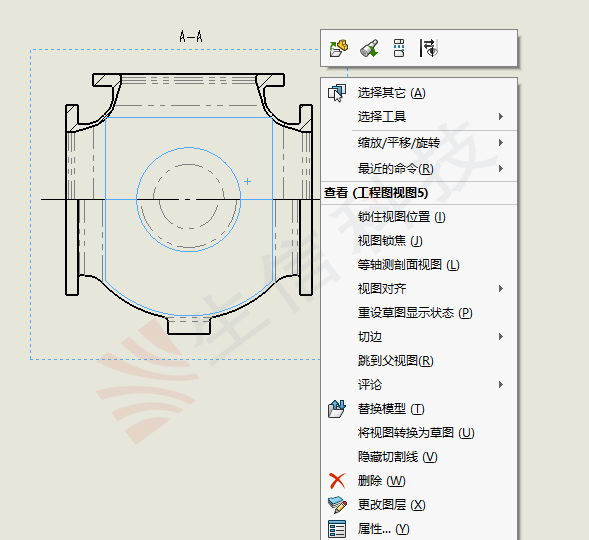

第三步，选择 A-A 视图，右击出现下拉复选框, 如图 6。

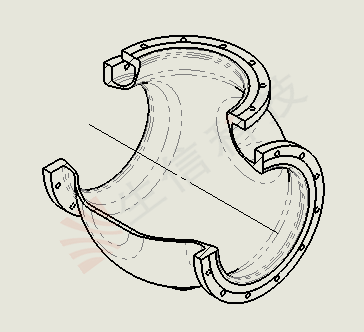

第四步，在下拉复选框内，选择等轴测剖面视图（L），即可完成操作， 如图 7。
图 7
但是有没有发现，做出了的等轴测视图会与之前的角度不对，怎么办呢？

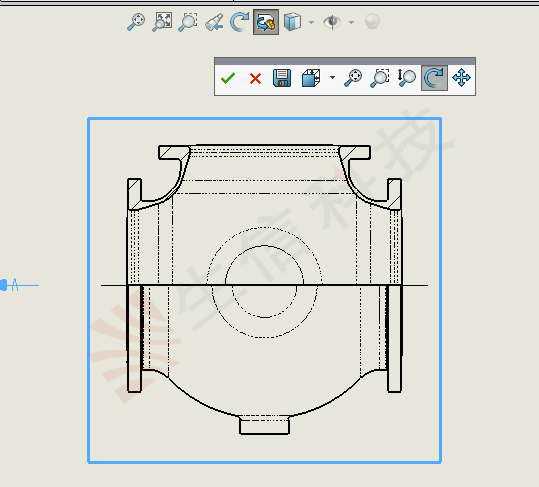

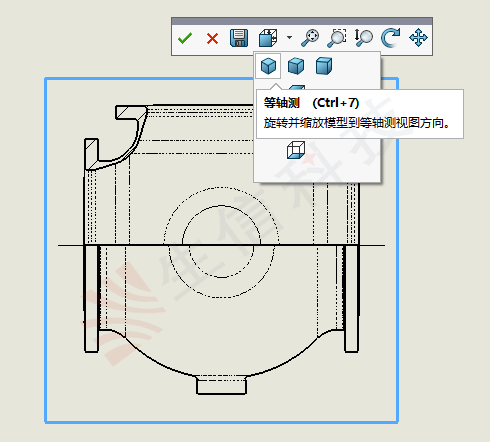

第五步，回到刚刚的步骤二，选择 A-A 视图，利用前导视图里的 3D 工程图视图命令，如图 8所示。
图 8
