如何使用SOLIDWORKS Simulation仿真设计快速设定螺栓连接
发布时间:2022-03-25      信息来源:      浏览次数:

很多工程师现在都喜欢用SOLIDWORKS Simulation来进行设计验证,缩短开发周期和减少研发费用。而很多仿真计算会涉及到螺栓连接,螺栓连接,数量很少的情况,我们可以自己一个一个手工添加,但是如果数量很多,那该怎么来设定呢?那么下面我来介绍下一下,如何快速的建立螺栓连接来进行你想要的仿真模拟。

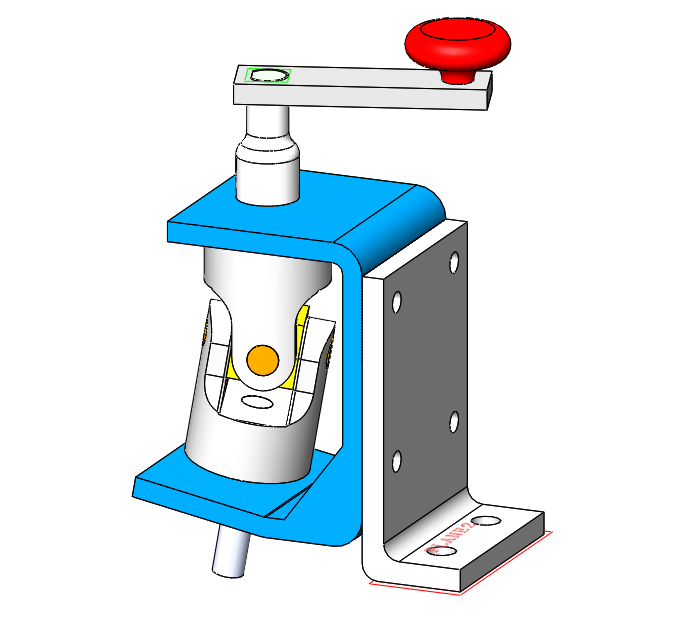

首先,准备模型如下图1,右侧需要安置4个螺栓连接。

solidworks simulation如何快速设定螺栓连接
图1

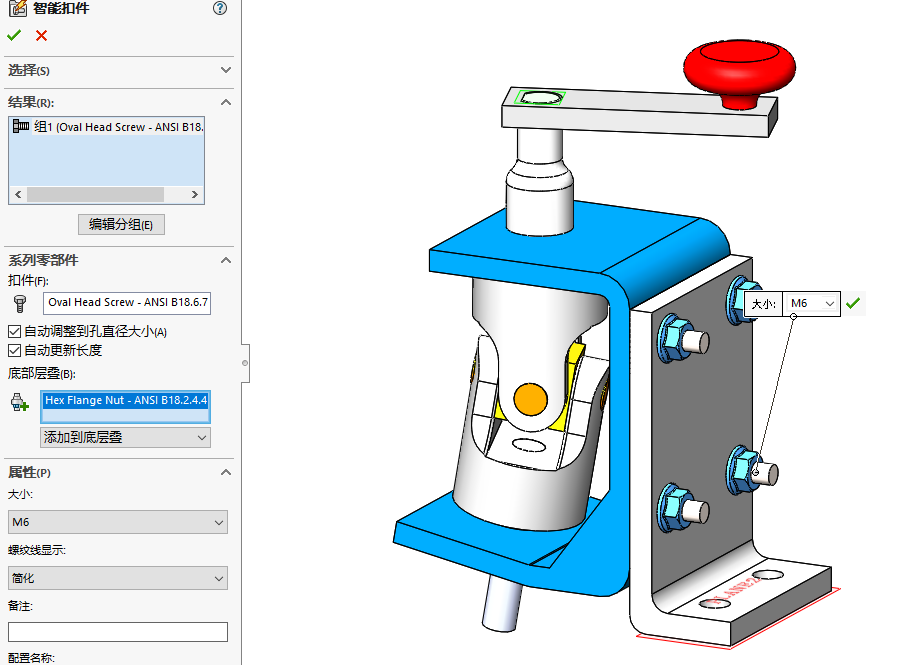

第二, 选择选择智能扣件,将你需要的螺栓螺母自动添加上去,如图2

仿真设计
图2

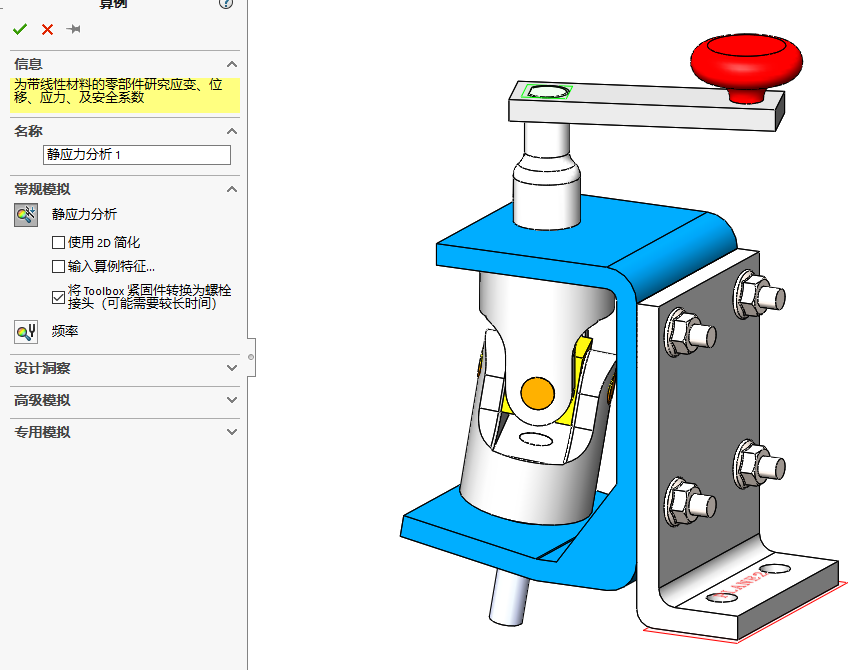

第三,在Simulation分析类型界面上,勾选将Toolbox紧固件转换为螺栓接头,如图3所示

仿真设计
图3

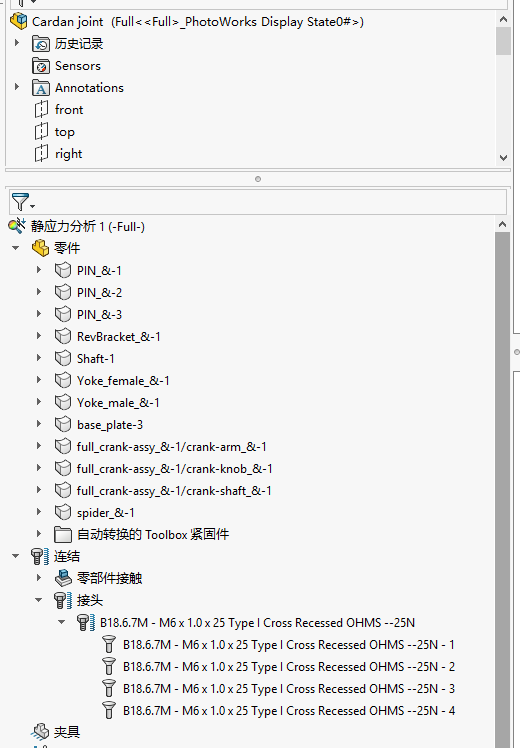

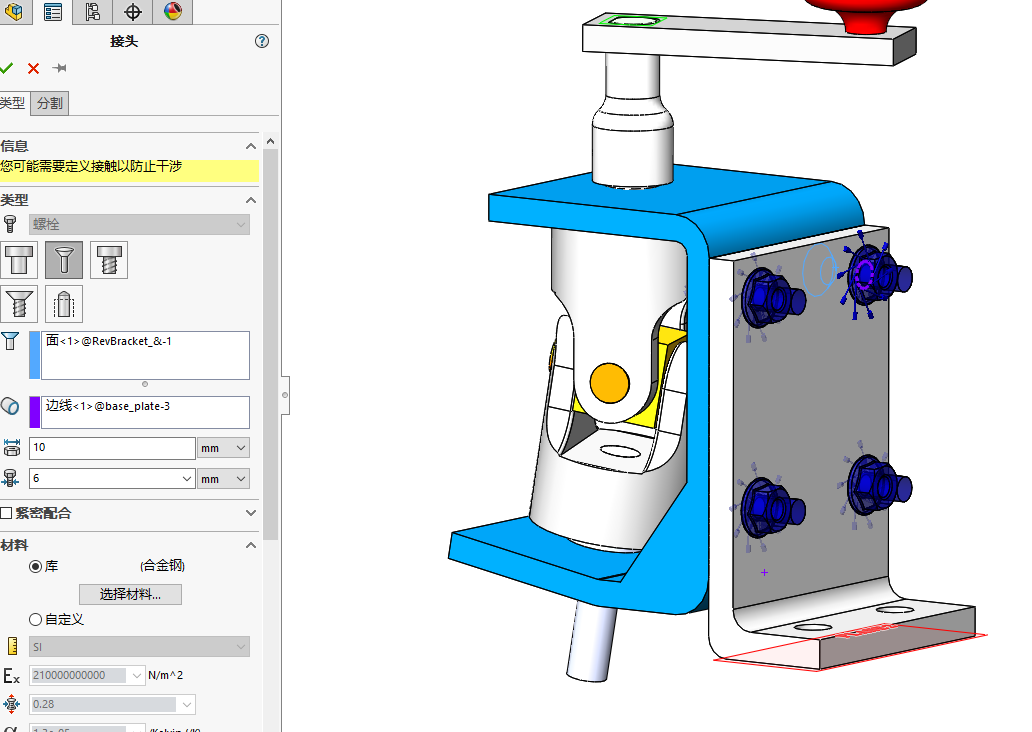

第四,这时候你就可以对每个螺栓进行编辑定义,来设定你要的螺栓参数。

仿真设计


仿真设计
