SOLIDWORKS 2022 新功能揭秘 | ECAD篇
发布时间:2021-10-11      信息来源:      浏览次数:

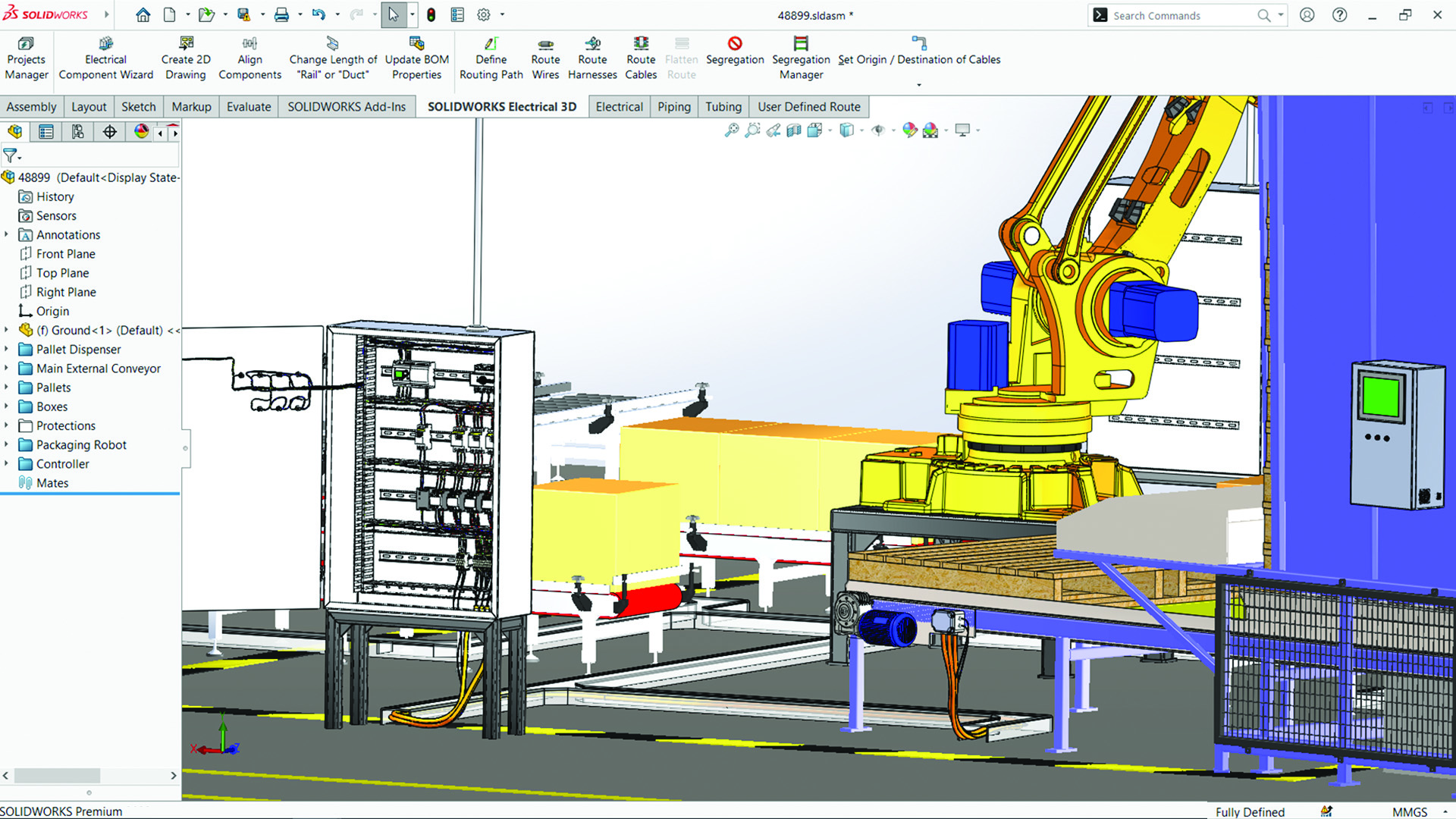

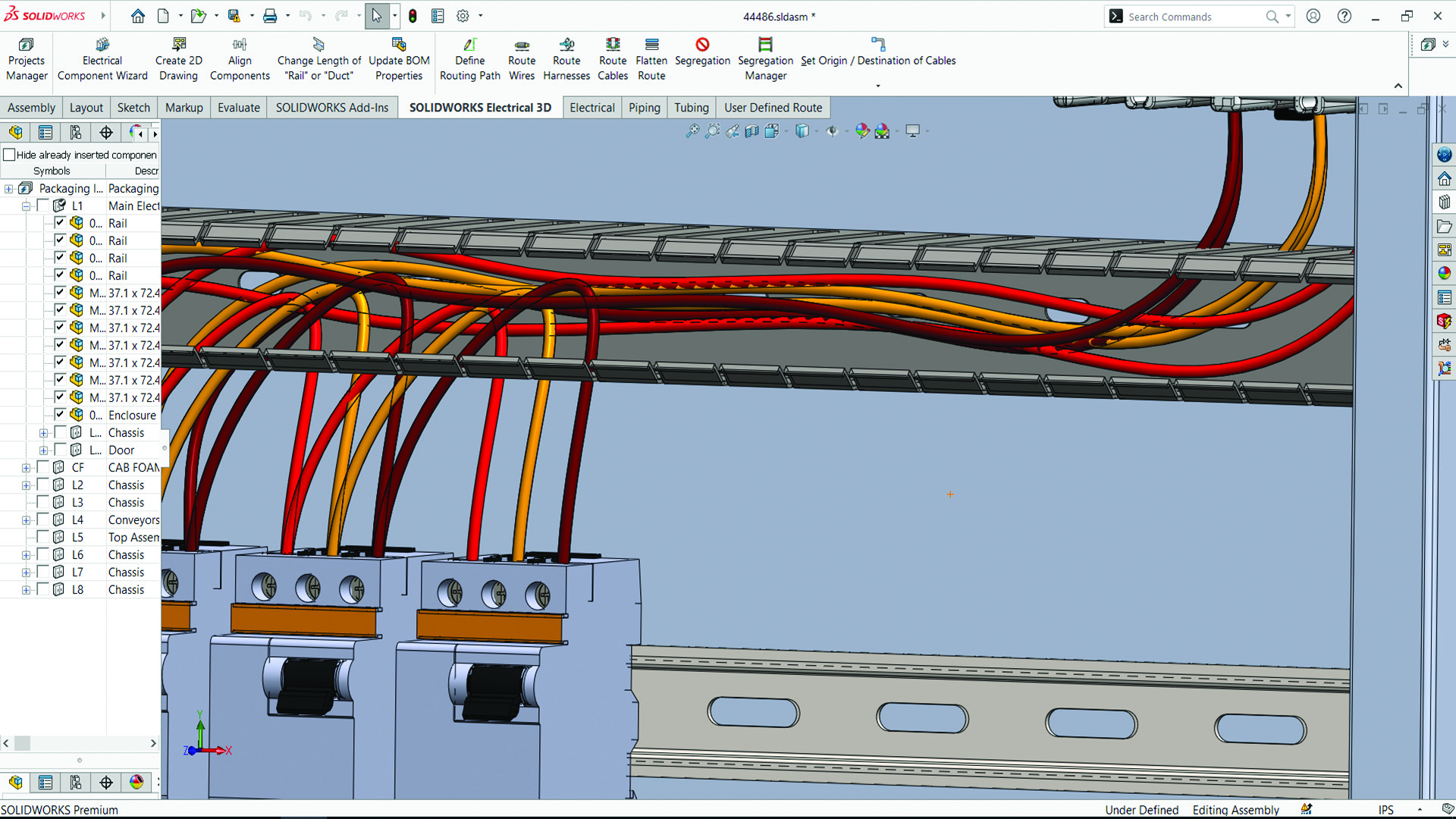

1 加快 3D 电气布线


• 大幅加快机器或产品中 3D 电线、电缆和缆束的布线。
• 在设计周期中尝试更多的设计创意,同时加快线路创建。
优势:加快电气设计创建和设计更改。


solidworks 2022 新功能-ecad篇


2 改进了大型电气项目性能


• 加快常用操作,如复制、粘贴、删除和撤消。
• 更快地将设计从原理图转为 3D。
• 更快地创建大型电气项目。
优势:节省处理大型电气项目的时间。


solidworks 2022 新功能-ecad篇

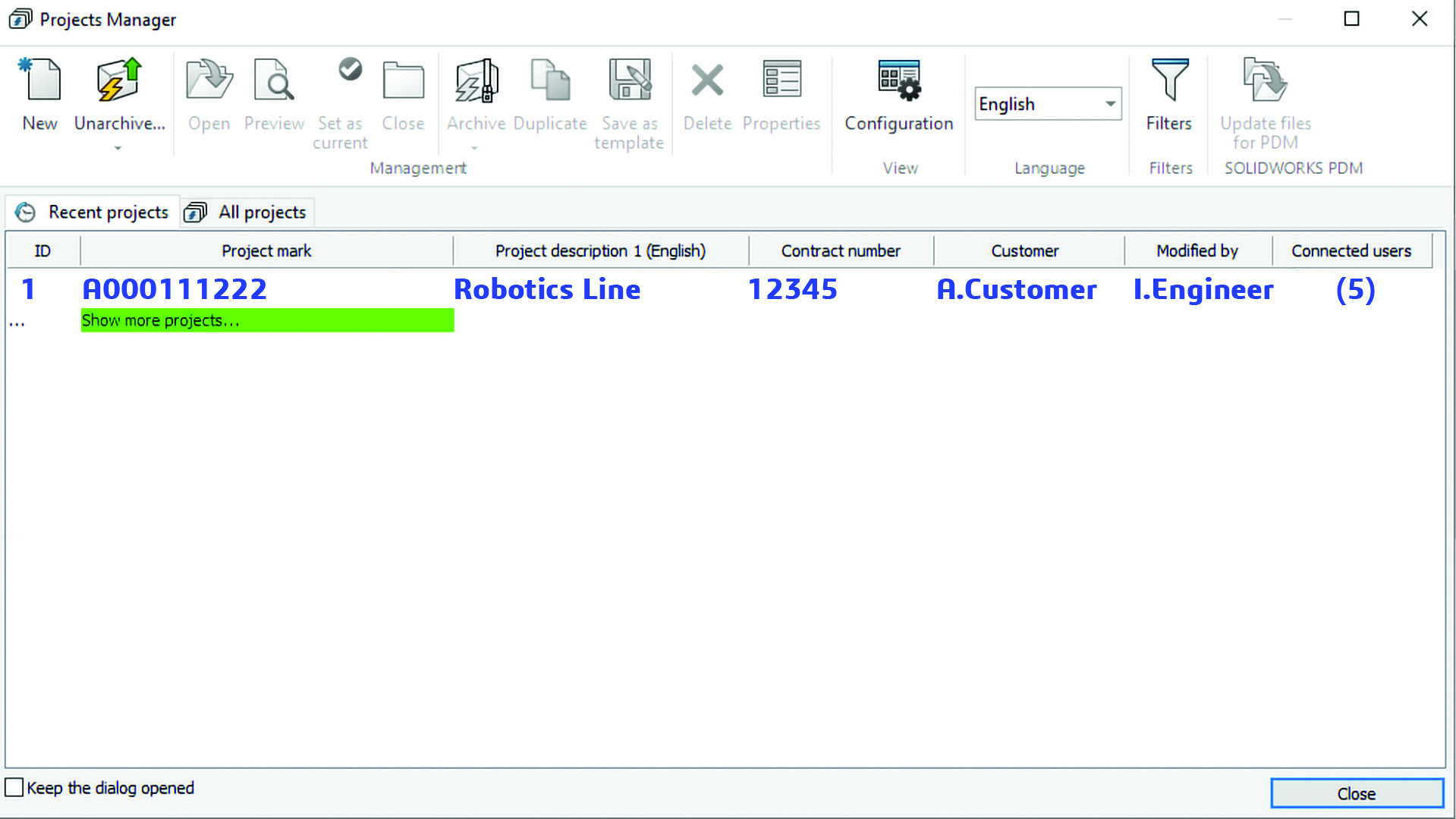

3 提高多用户电气设计环境中的性能


• 让执行并行电气设计的多用户组可提高操作速度。
• 使多个用户之间的数据共享和协作更轻松。
优势:通过改善并发用户之间进的协作来提高工作效率。


solidworks 2022 新功能-ecad篇

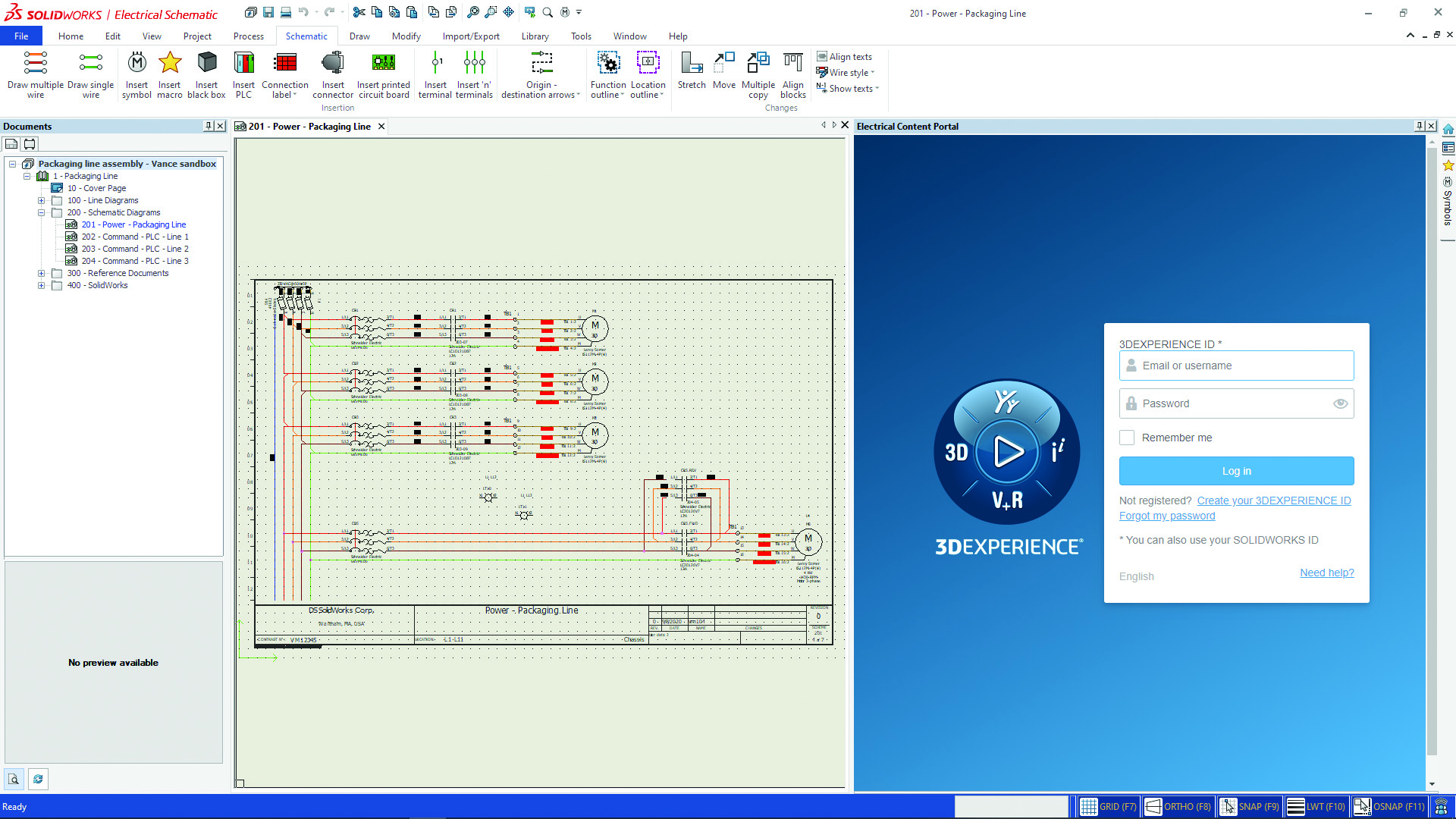

4 电子内容门户 (ECP) 增强功能


• ECP 现已包含在 SOLIDWORKS Electrical 的任务窗格中,使其更易于访问。
• 直接从 SOLIDWORKS Electrical 内部搜索电气内容。
优势:通过理顺电气内容采购流 程,更快地创建电气设计。


solidworks 2022 新功能-ecad篇

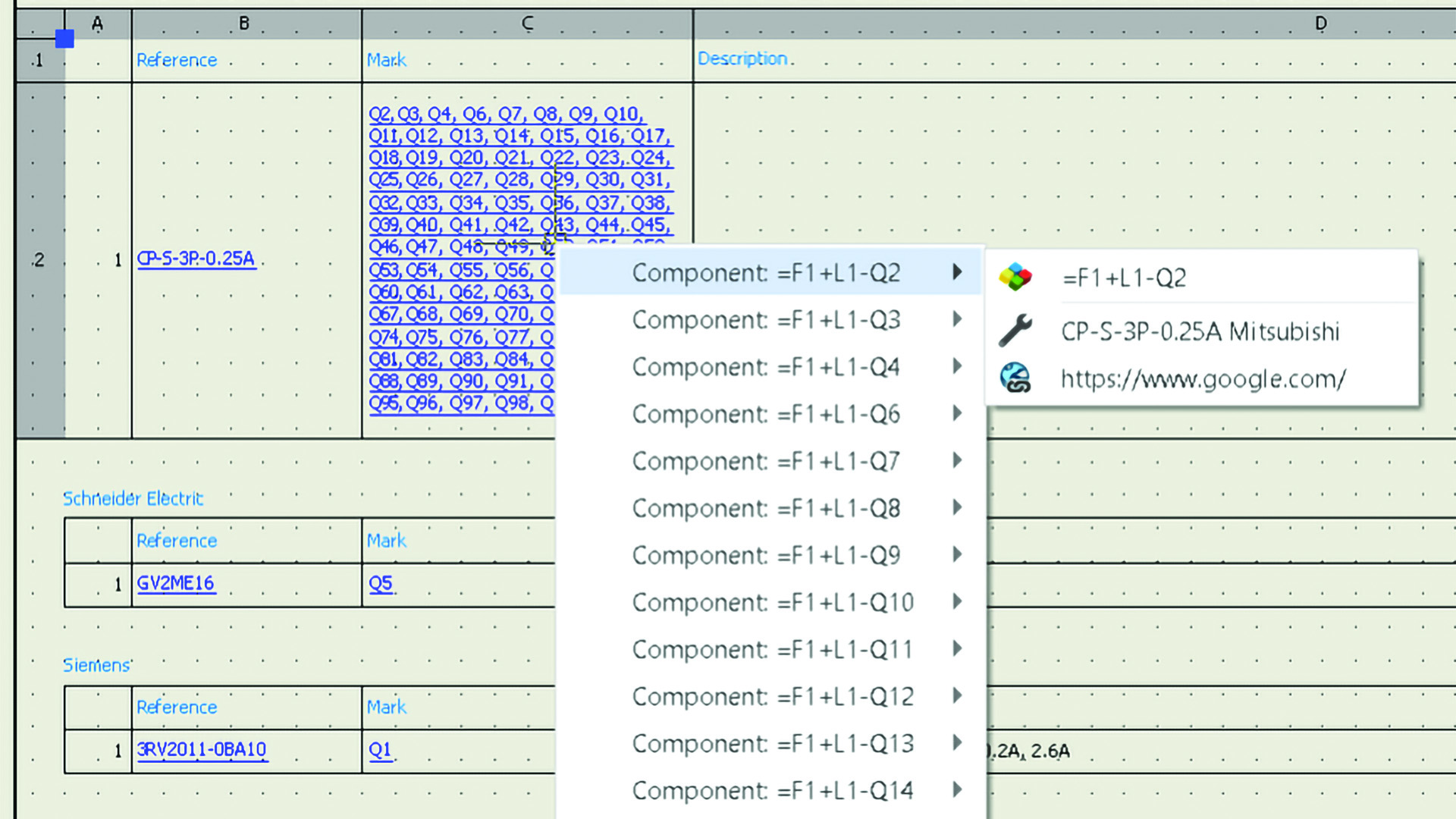

5 改进了电气报告中的导航


• 每个报告单元格均支持多个超链接。
• 将电气报告链接到零部件数据表。
优势:通过轻松导航您的电气项目文档来提高设计质量。


solidworks 2022 新功能优势

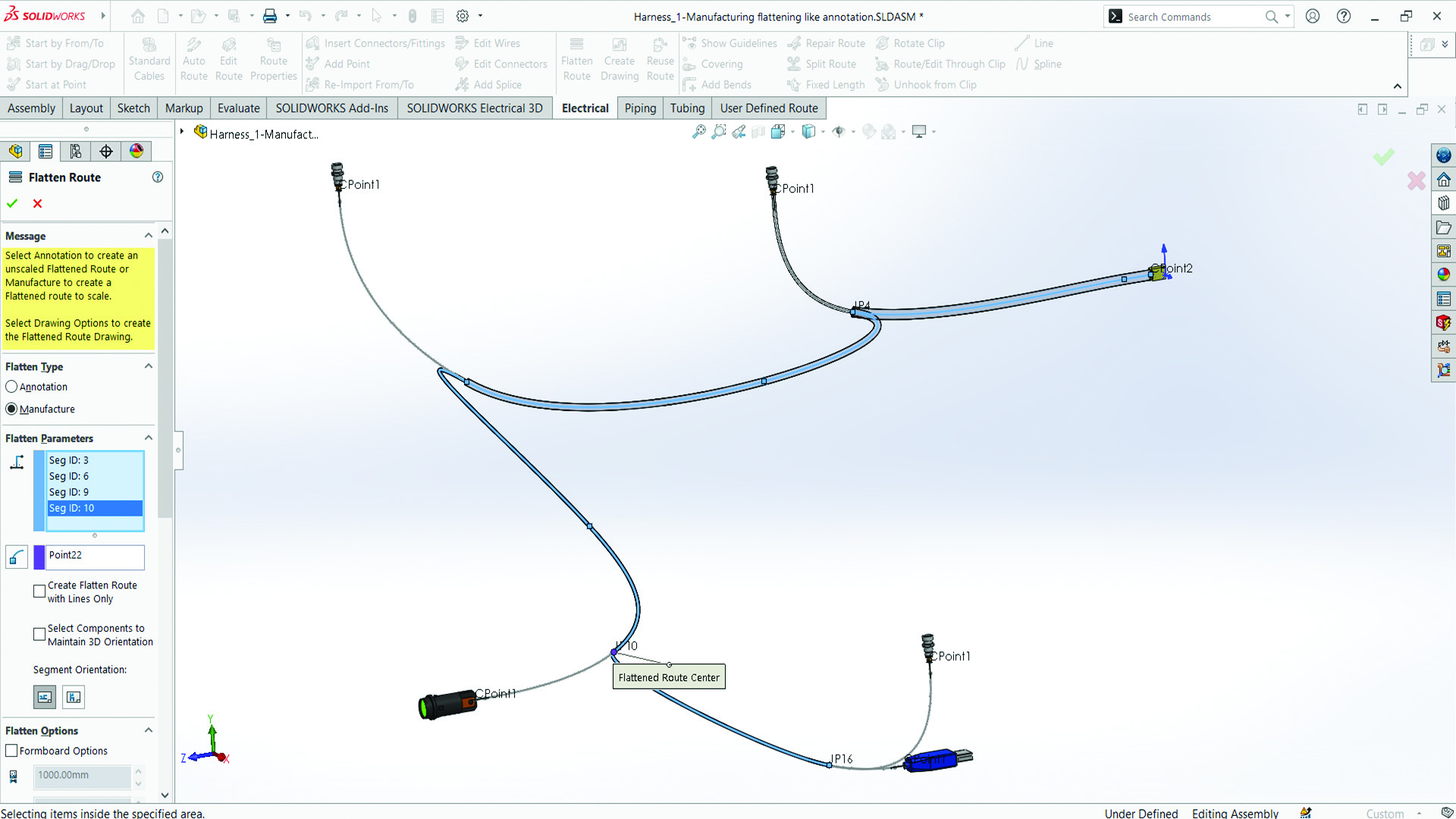

6 增强了缆束平展文档


• 在 3D 中选择缆束线路的主要段以引导平展流程。
• 通过定位干线简化缆束文档的组织。
优势:通过更完整的文档和更快的零部件参考文档访问来提高产品质量。


solidworks 2022 新功能优势

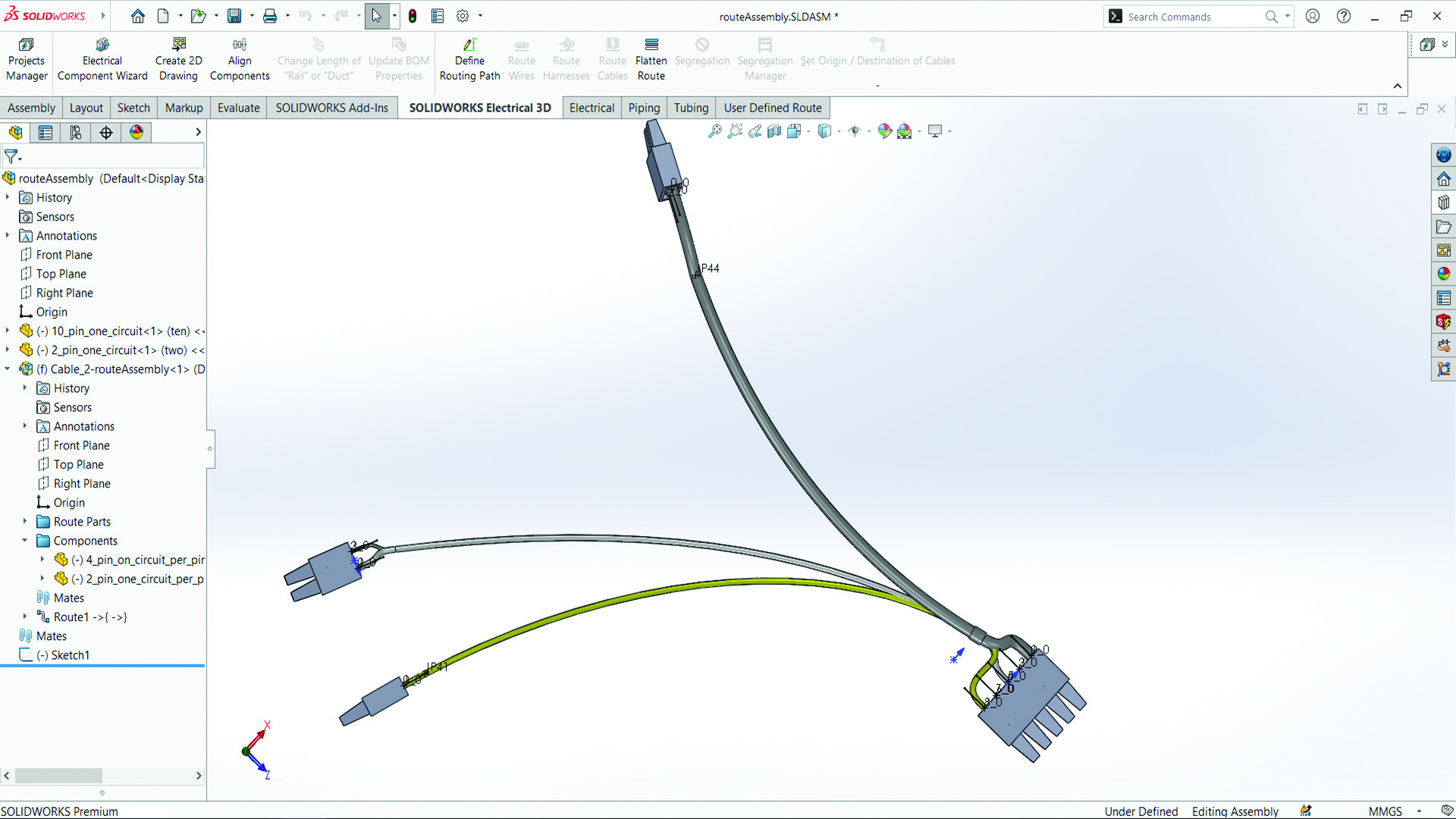

7 通过共享电气接头改进了缆束和电缆设计的文档


• 包括已共享但不在电气线路范围内的外部接头。
• 在文档表(如电路摘要表和接头表)中包括外部接头信息。
• 在缆束板工程图上添加外部接头的块视图。
优势:在记录电气缆束和电缆设计时,获得更大的灵活性。

solidworks 2022 新功能优势

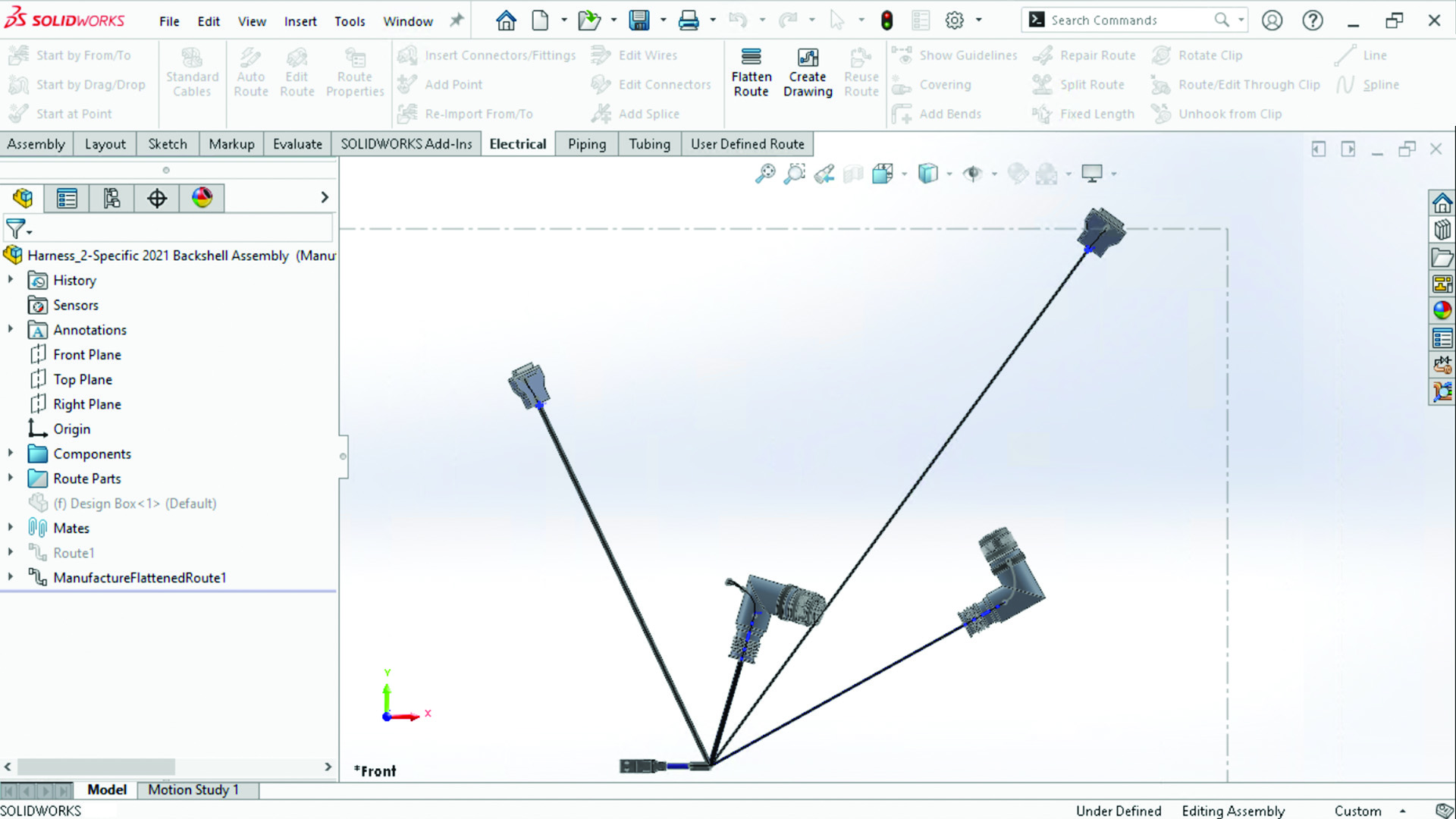

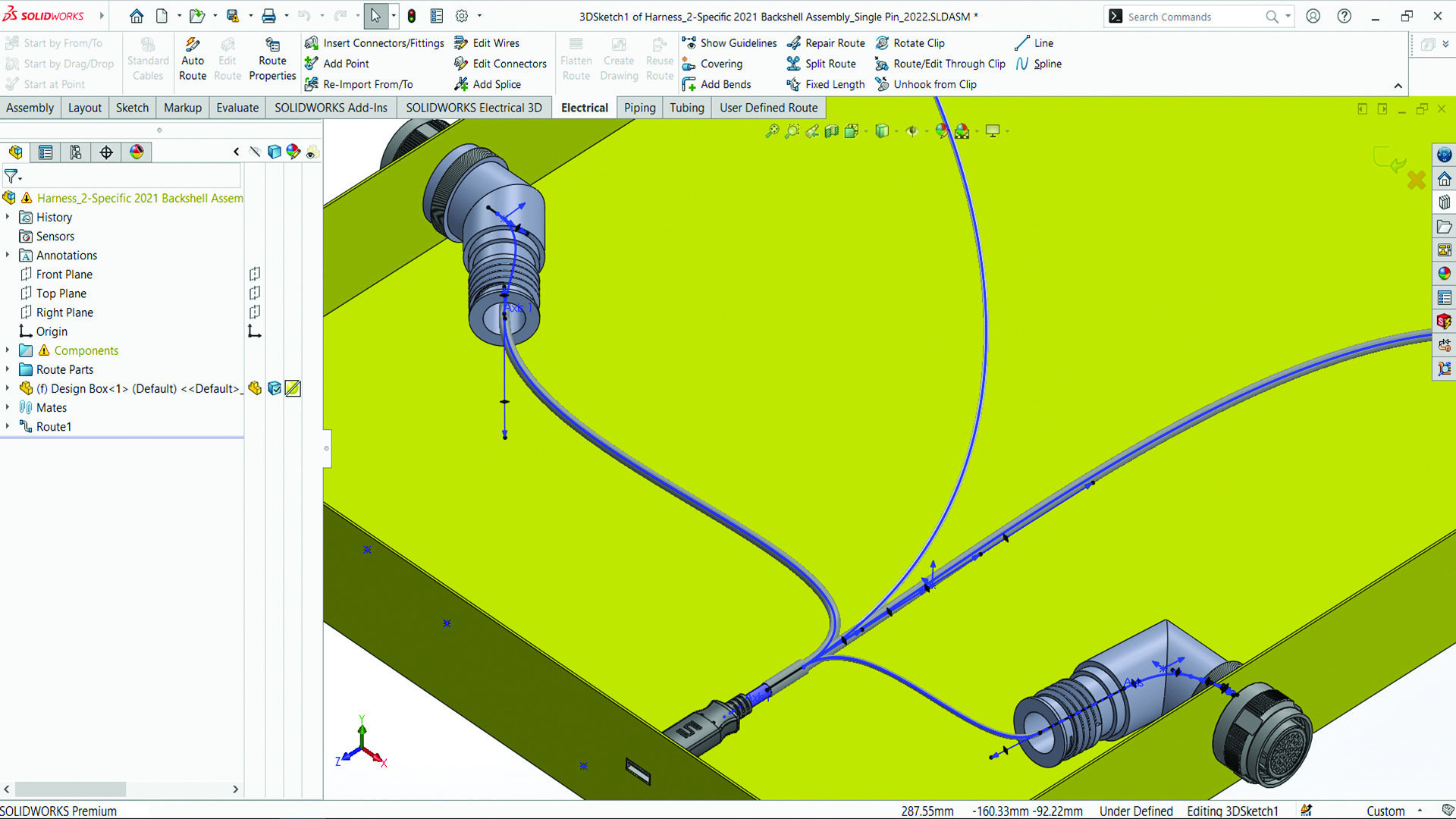

8 支持背板


• 在电气线路设计中使用直背板和斜背板。
• 创建线路,然后根据需要添加、旋转或更改背板。
优势:通过整体设计更完整的 3D 展示来提高设计质量。


solidworks 2022 新功能揭秘


9 增强了电气设计中背板的 2D 文档


• 在缆束板工程图中包括直背板或斜背板。
• 在平展缆束视图中包括斜背板的视图。
优势:享受更完整、更灵活的电气设计文档。


solidworks 2022 新功能揭秘

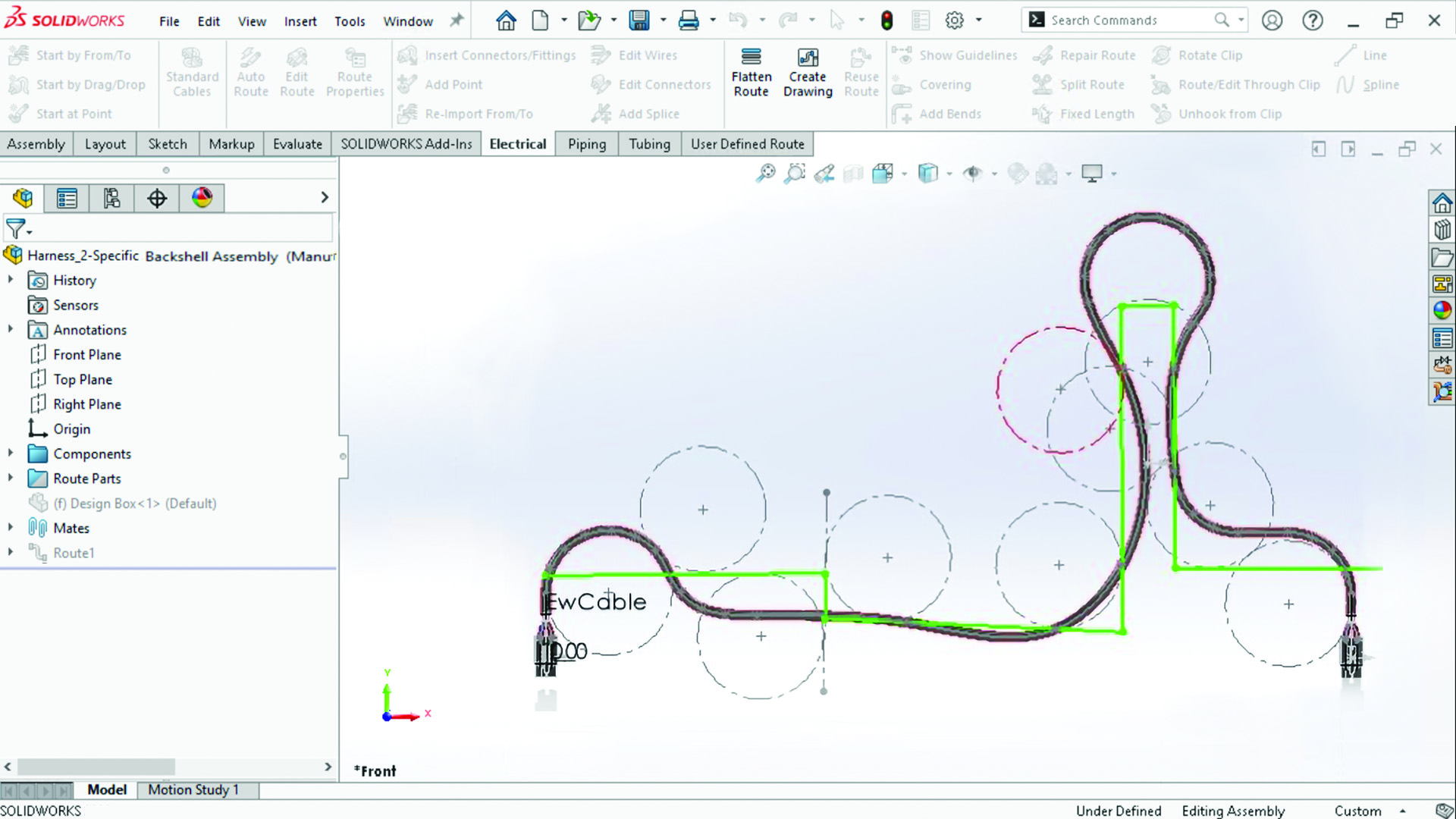

10 折弯半径控制优化


• 通过在 3D 中自动进行电线、电缆和缆束布线,避免折弯半径错误。

• 在使用有限电气引导路径草图时创建更稳健的 3D 布线。

优势:通过电气线路更逼真的 3D展示来提高设计质量。


solidworks 2022 新功能揭秘
