SOLIDWORKS2020推出了打开工程图的另一种模式—详图模式，它允许用户在加载工程图时不必要加载所参照的零部件。这使我们对于大型装配体的详细工程图或仅需要将工程图提供给其他人时非常有用。

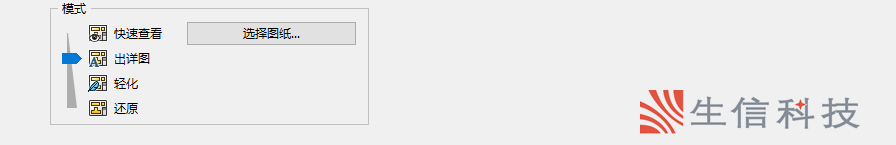

SOLIDWORKS工程图详图模式类似于分离的工程图，但是与分离的工程图不一样的是工程图不需要先在详图模式中保存，在“详图模式”下打开工程图，类似于在“大型设计查看”模式下如何打开装配体。 在SOLIDWORKS中点击“打开”对话框，选择图纸后，有多种模式可供选择，包括“详图模式”，滑动块越往上对性能影响就越低。

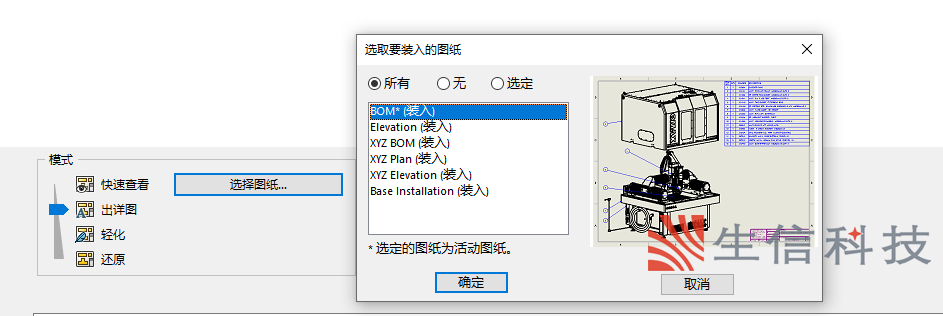

当点击“选择图纸”时，允许用户决定要加载哪些图纸集。这样可以减少打开时间并提高图纸性能。 打开工程图后，也可以加载其他图纸以进行处理。

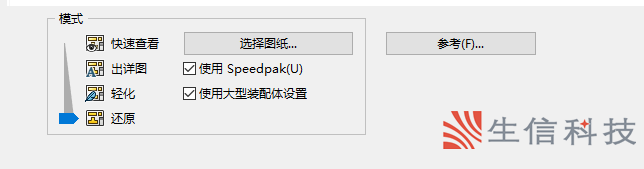

当然相比“还原模式”和“轻化模式”使用“出详图模式”则“使用speedpak”不可用，而且也不能更改文件参考。

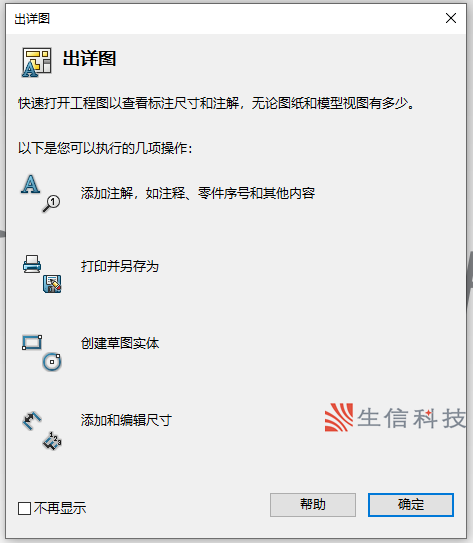

单击使用“出详图模式“打开后，将出现一个对话框，列出可以在“详图模式”下进行的操作。

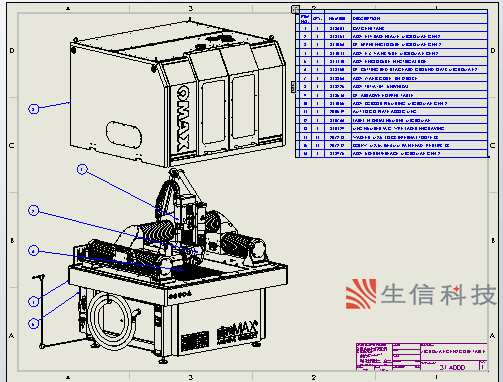

打开工程图时，顶部菜单栏将通过在括号中显示“工程图”来指示工程图处于工程图详图模式。

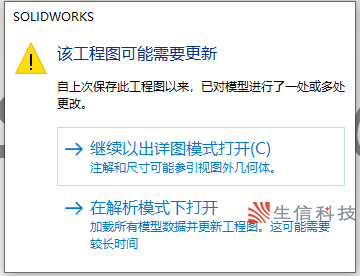

更改参考零件后，在“详图模式”中打开工程图将产生一个对话框，警告用户可能需要更新零件，并提供·了两个选项，一是仍用详图模式打开，但不会更新已更改的内容，二时还原模式打开可以更新参考及注释等内容 。

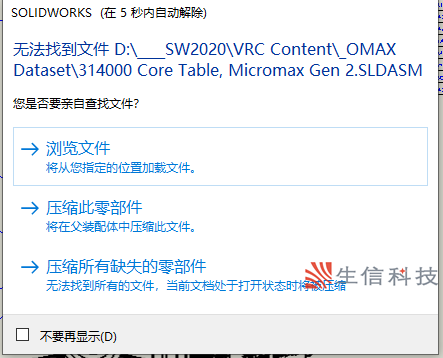

如果使用SOLIDWORKS提供的工具以外的其他工具移动了参考零部件，或者如果参考零部件不可用，则打开工程图时将提示用户浏览缺少的零部件或抑制缺失的零部件。

如果对参考零部件进行了更改，并且用户选择继续以“详图模式”加载工程图，则对参考零部件的更改将不会影响到工程图。工程图将在上次保存时的情况下被加载。

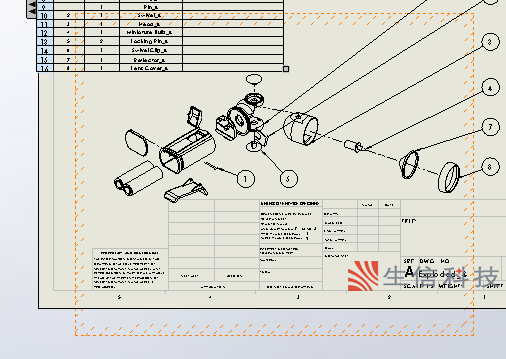

当我们更新了工程图，而我们用详图模式打开死后，设计树上会有需要更新工程图的指示，且受影响的工程图视图将显示带有散列边框。

在工程图上单击鼠标右键，点击“更新视图“。工程图将加载参考零部件并更新工程图。 也可以从命令管理器上点击“还原工程图”

在“详图模式”中打开后，在其中可以完成许多操作。 需要注意的是，这些操作不需要加载引用的零部件。其中包括添加注释，例如模型项（即尺寸标注）、自动零件序号、孔标注、中心标记、中心线、区域剖面线和修订符号。
