你们有很多相似但不同的设计吗？您是否使用宏、设计表和/或配置来自动化您的设计？好吧，DriveWorksXpress可能是你的一站式解决方案，使你的设计过程自动化。

什么是DriveWorksXpress？

DriveWorksXpress是一个基于规则建模的软件，它包含在SOLIDWORKS的每个许可证中。它允许您通过捕获和控制尺寸、特征、自定义特性和配置，快速生成SOLIDWORKS零件、装配体和工程图的新版本。

如何启用DriveWorksXpress？

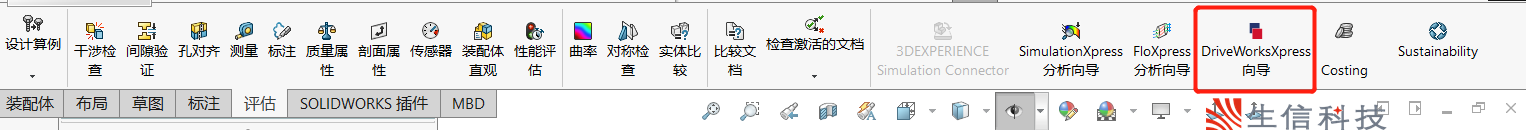

图1

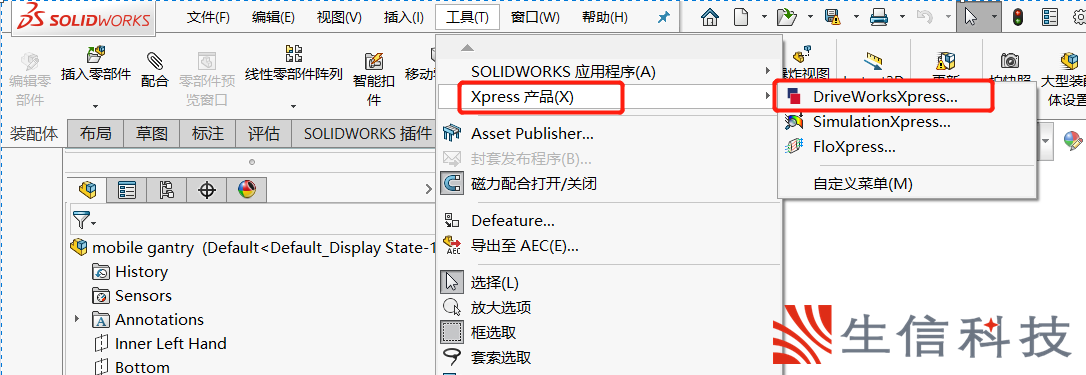

图2

PS：如果出现提示输入代码，请单击my.solidworks.com/xpress链接登录客户门户并查找产品代码。一旦插入激活代码，就可以使用DriveWorksXpress了！

使用DriveWorksXpress

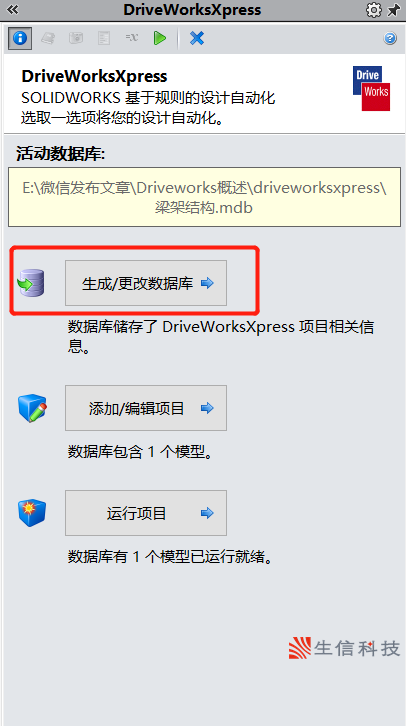

启用DriveWorksXpress后，可以从“/更生成改数据库”、“添加/编辑项目”或“运行项目”开始工作。如果以前从未创建过项目，则需要创建数据库。软件是数据库驱动的，所以您首先要做的是创建一个新文件夹来存储项目。为数据库命名，然后单击“打开”创建数据库。

图3

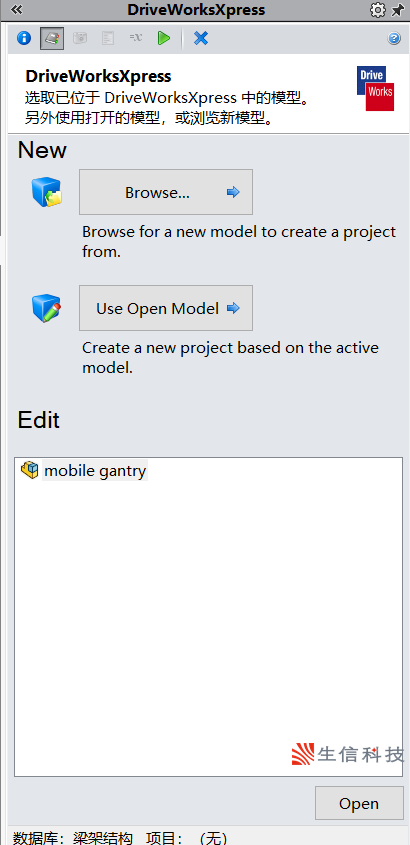

接下来，选择要在DriveWorksXpress中使用的模型。您可以浏览模型或使用已打开的模型。

图4

捕获尺寸

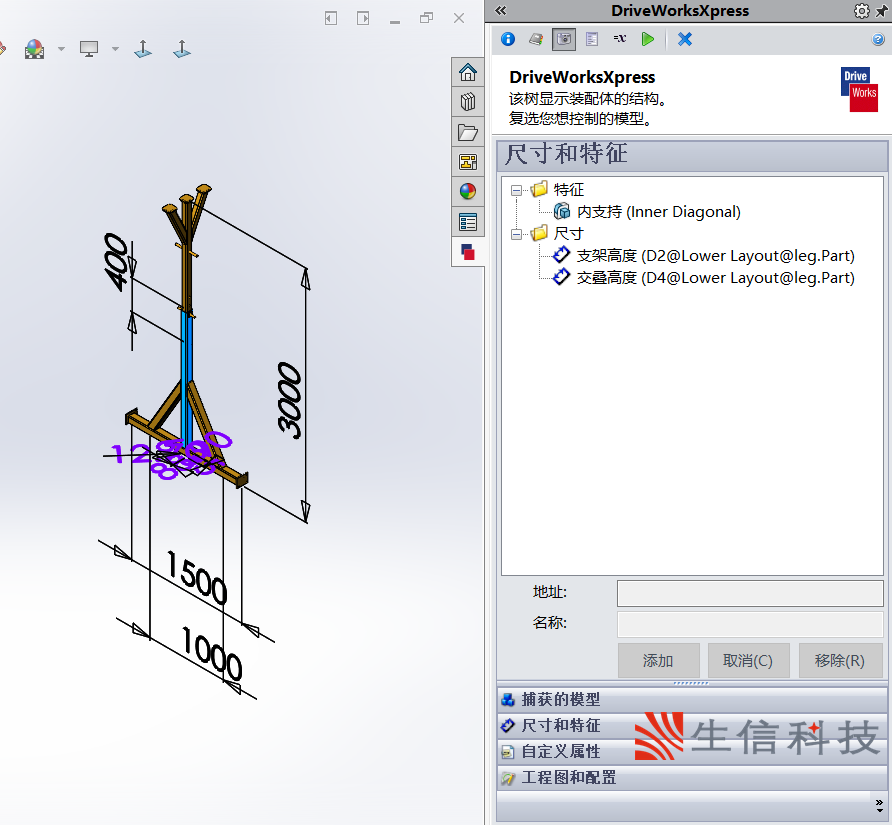

这个位置开始，您可以通过打开不同的模型来选择需要驱动的尺寸和特征。在下面的例子中，我选择通过捕获相应的尺寸来驱动支架的高度、支架重叠部分的尺寸和横梁的高度和长度。要捕获尺寸，需要打开“尺寸和特征”选项卡，然后单击需要的尺寸。为捕获的尺寸指定一个描述性名称并重复该过程，直到捕获所有需要驱动的尺寸。

图5

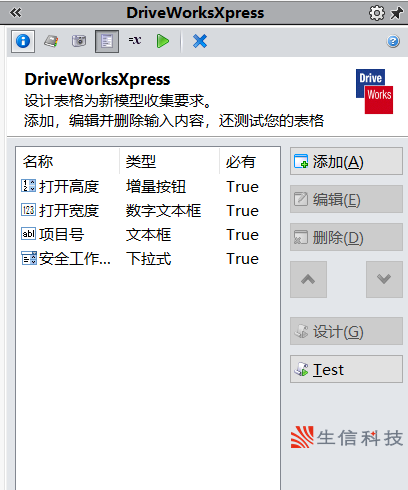

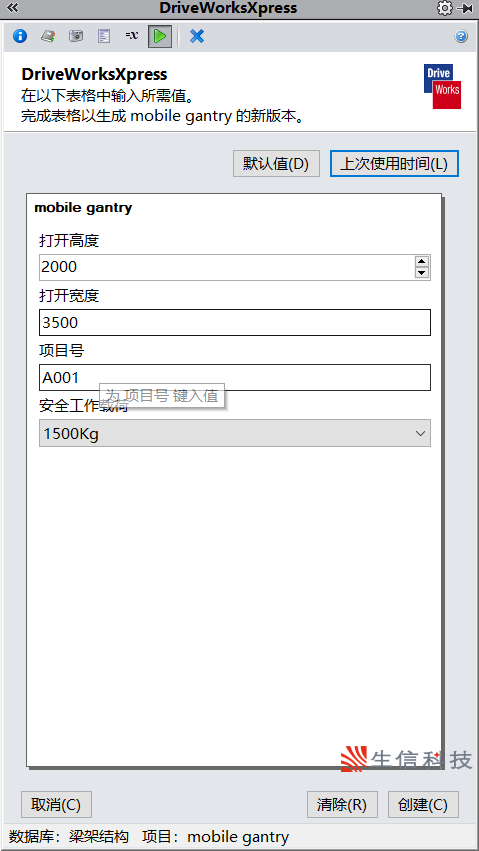

一旦您捕获了所有相关尺寸、特征和属性，我们就可以创建规则来驱动这些内容。规则的用户访问点称为表单，也可以认为表单的内容表示了整个装配体变化时主要尺寸和要求的参数。我们设计了一个表单，以便很容易指定规则的结果。这里定制的表单界面将在蕞后一步运行调试的地方显示，因此需要布置一个易于使用和方便追踪的表单。

图6

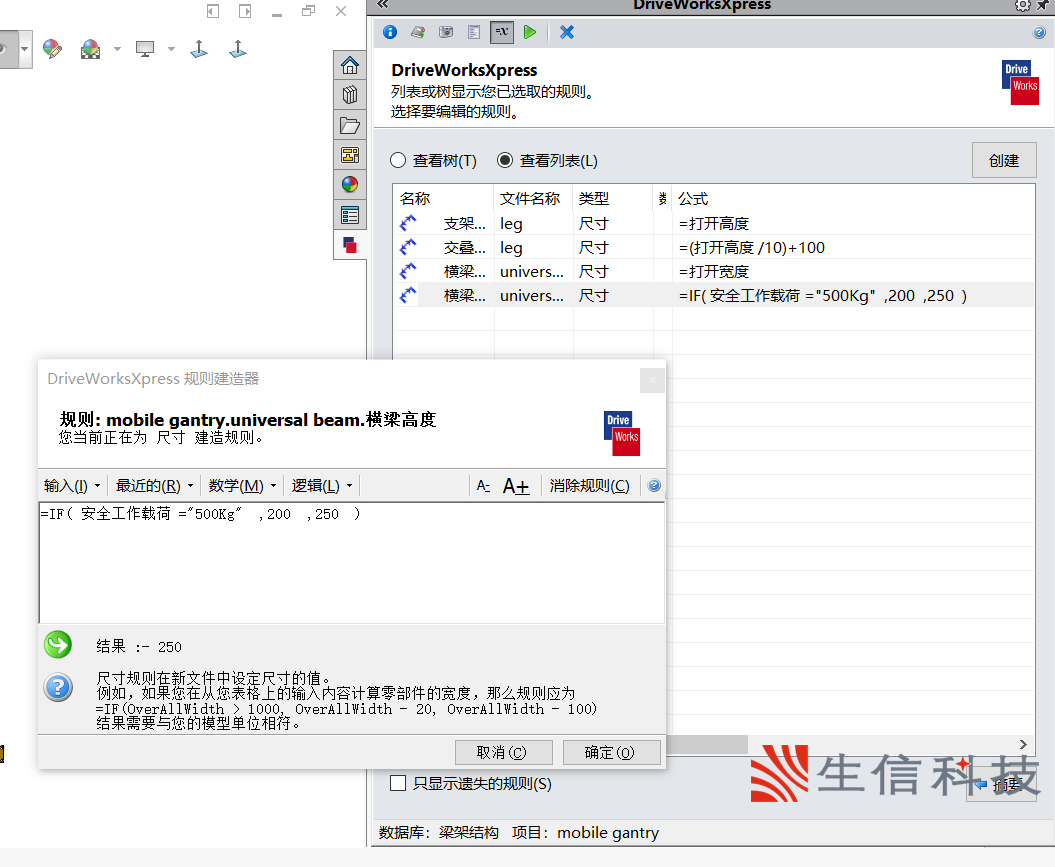

然后，这些字段的输入将在公式中使用，以驱动规则编辑器中的尺寸和特征。

图7

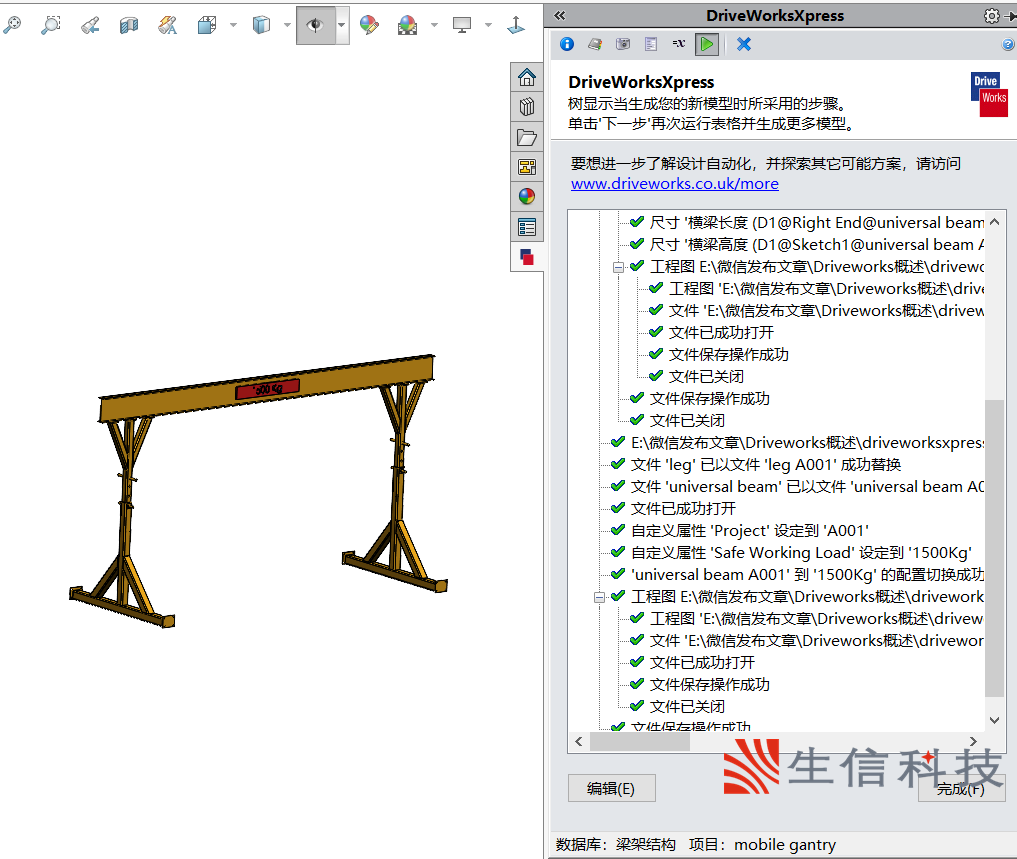

创建表单并设置规则后，我们可以使用自己的表单和规则，并快速生成原始设计的新配置。下面我提供了一些使用程序集创建的示例。

图8

图9

通过上面的步骤我们已经基本了解DriveWorksXpress的使用方法，快尝试起来，让自己从繁重的重复劳动中解放！
