下面通过一个客户的介绍来阐述一下SolidWorks Motion在凸轮设计中的应用：

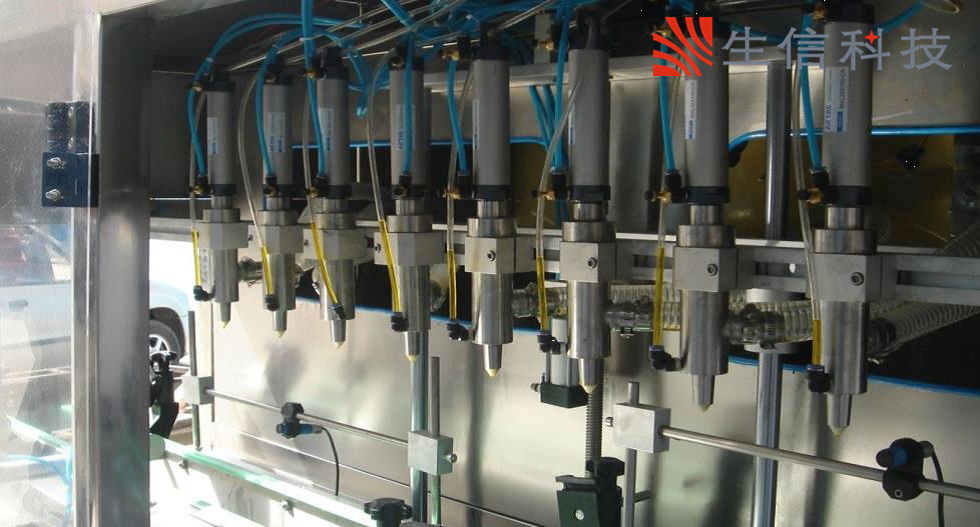

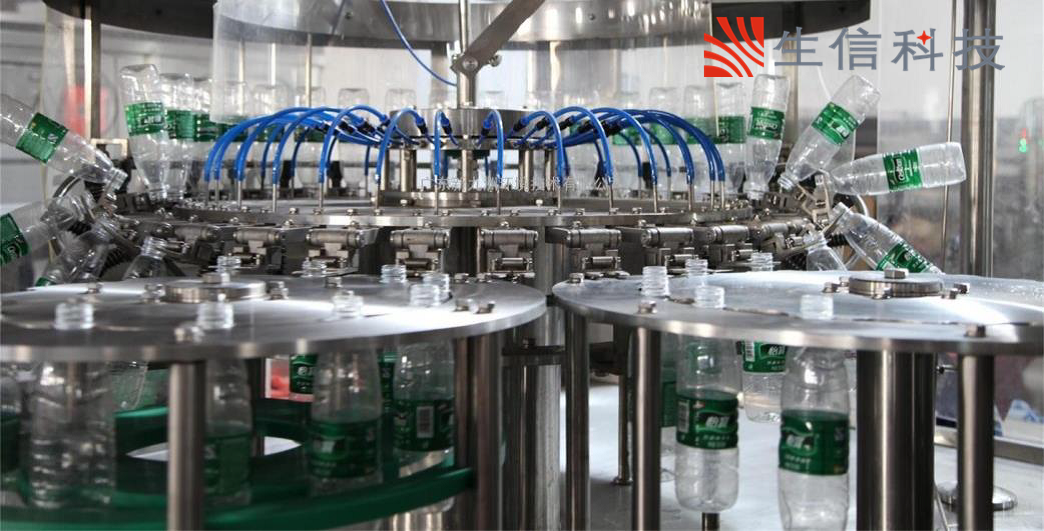

1、客户介绍-某大型灌装生产线设备

2、问题描述

原吹瓶机凸轮设计中的困扰和难题：

1、工作时凸轮振动大,噪音大

2、主要部件使用寿命短，制造费用高

3、设计新产品周期长，对产品性能没有把握

3、产品模型结构

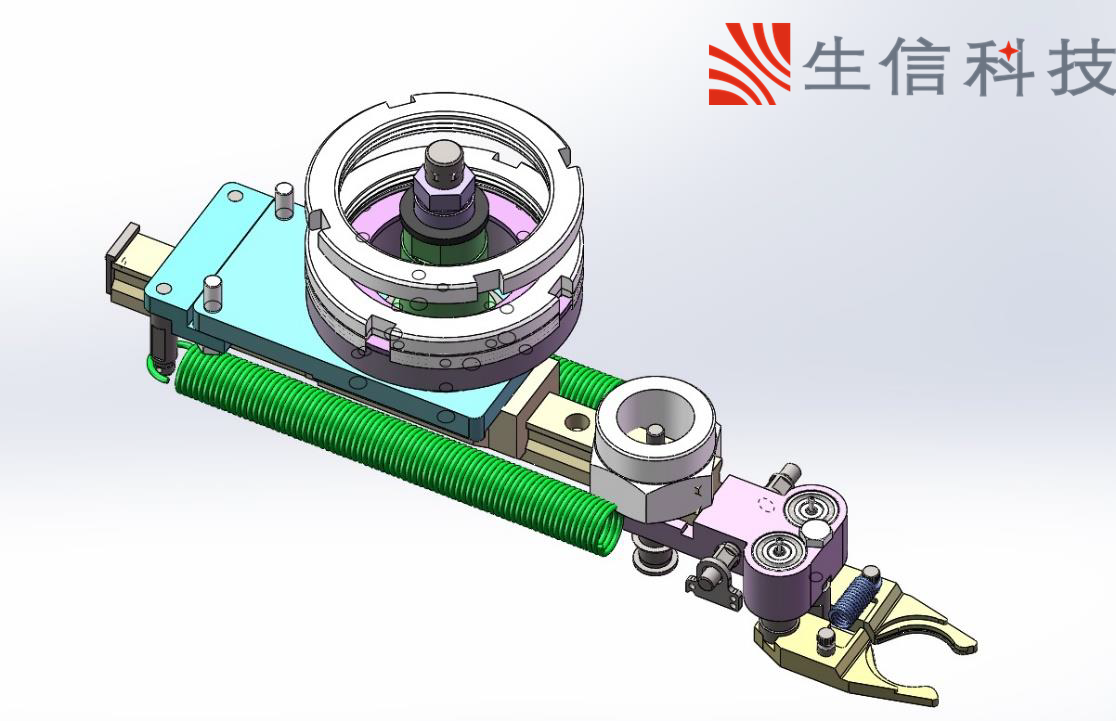

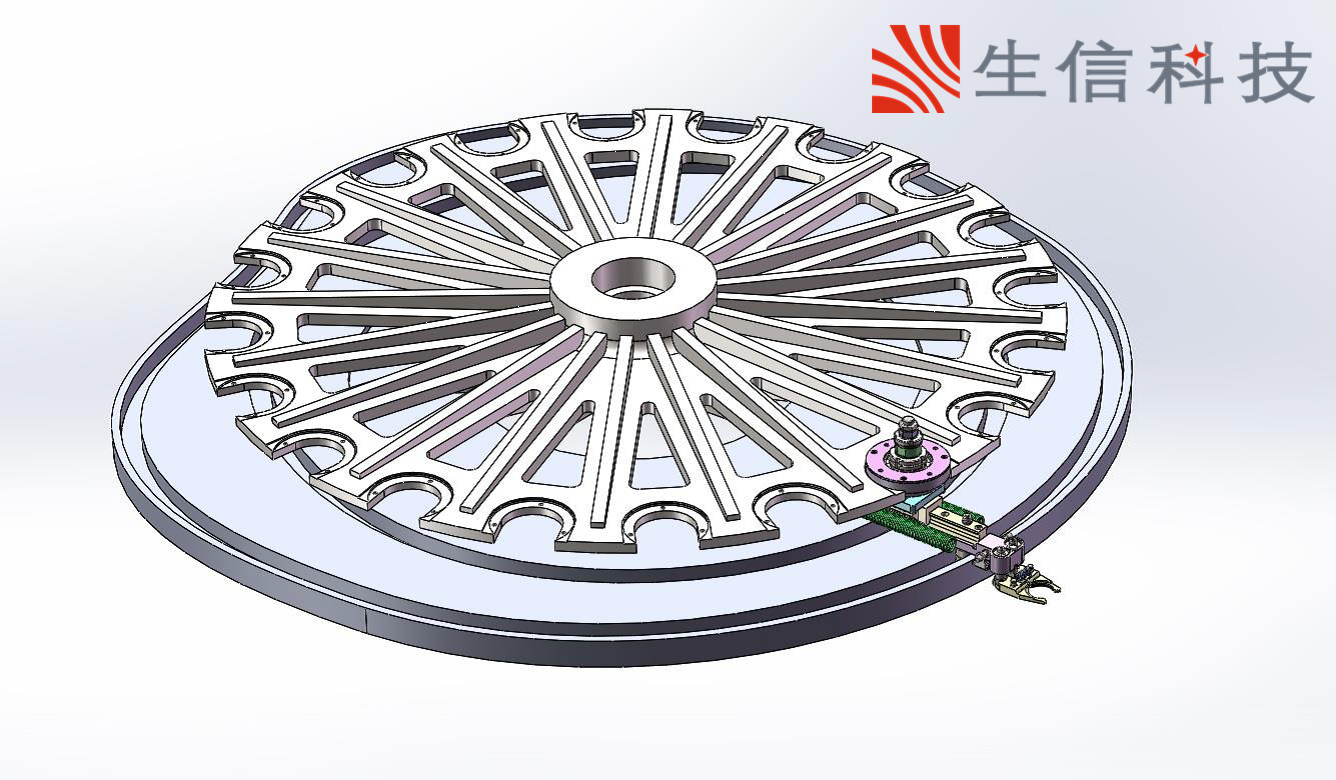

吹瓶机机构模型

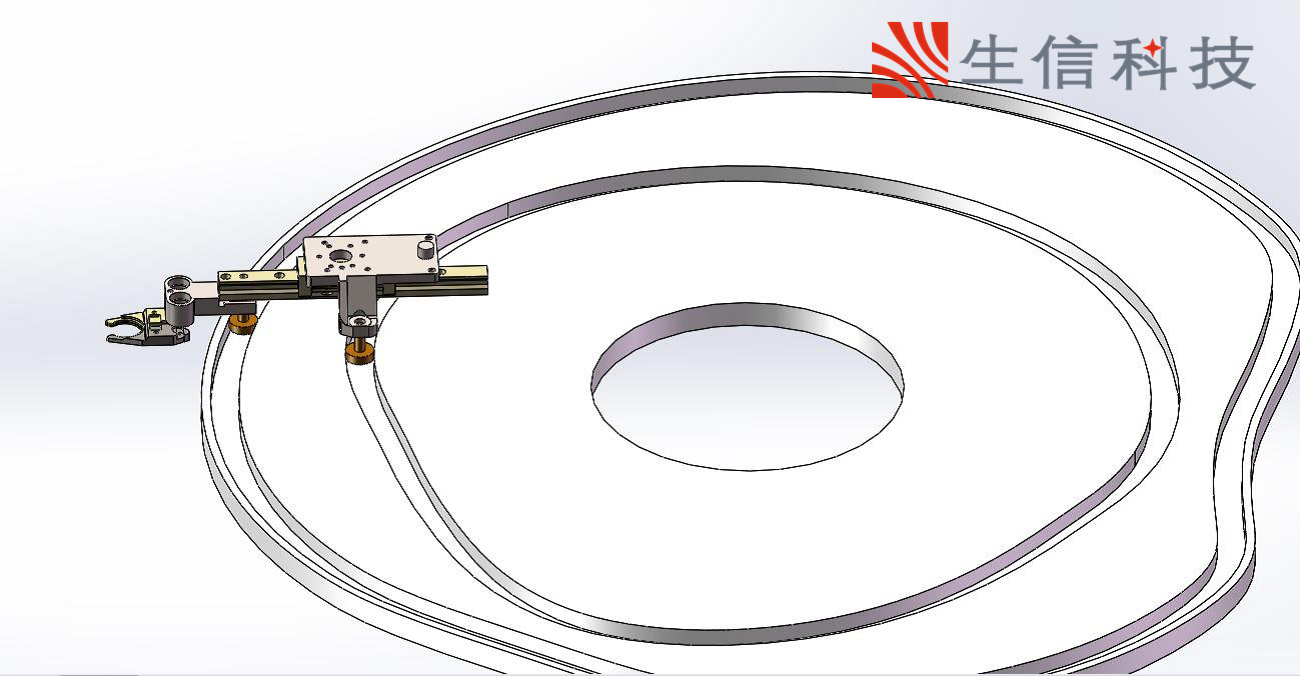

凸轮导轨模型



4、分析结果

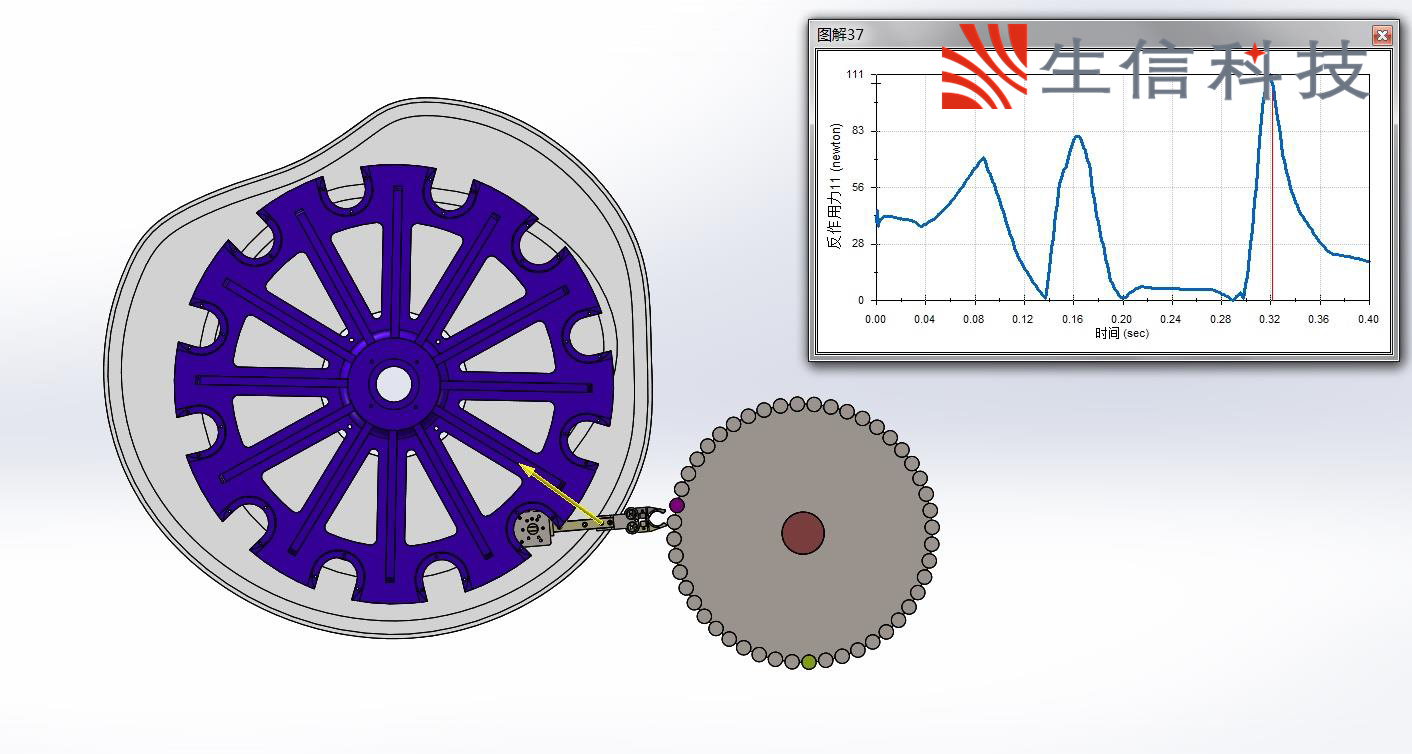

外轨受力图

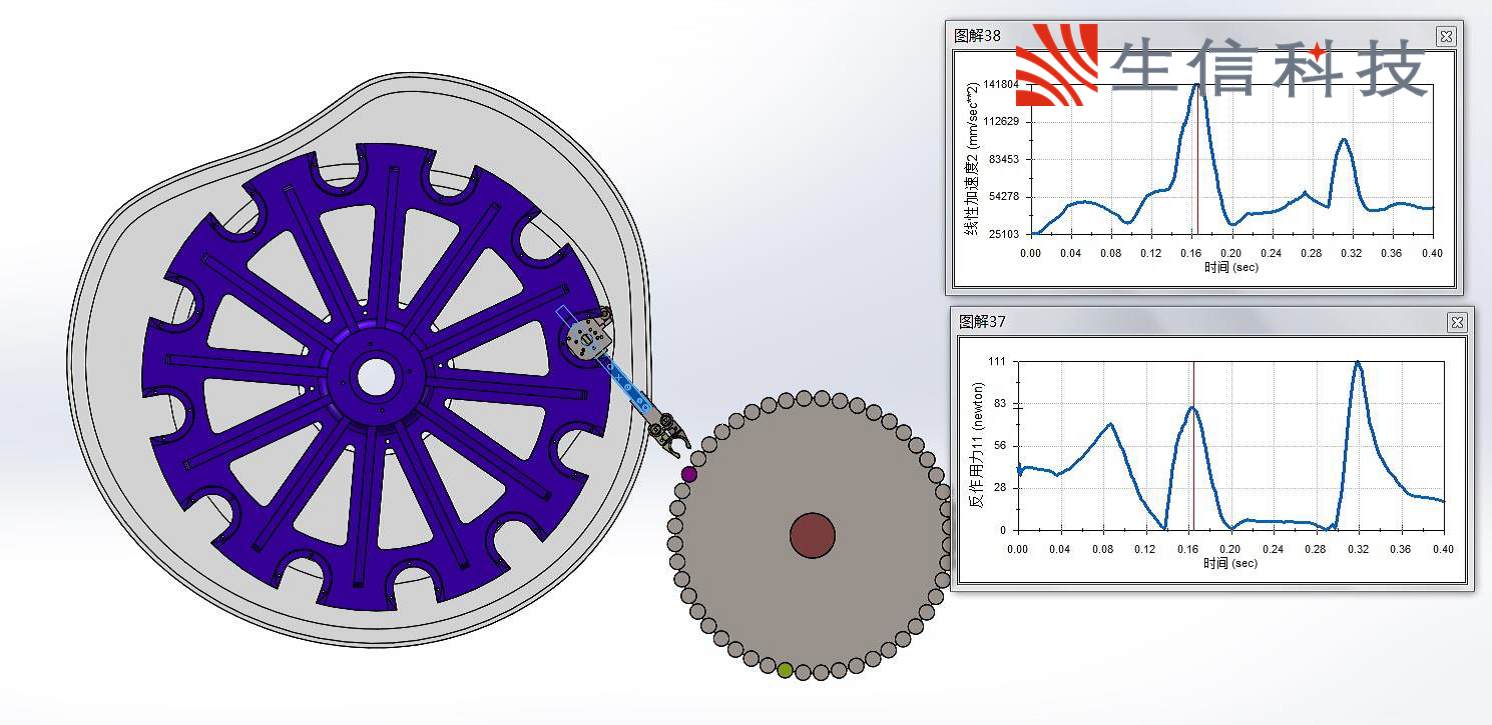

导轨加速度和外轨力的关系

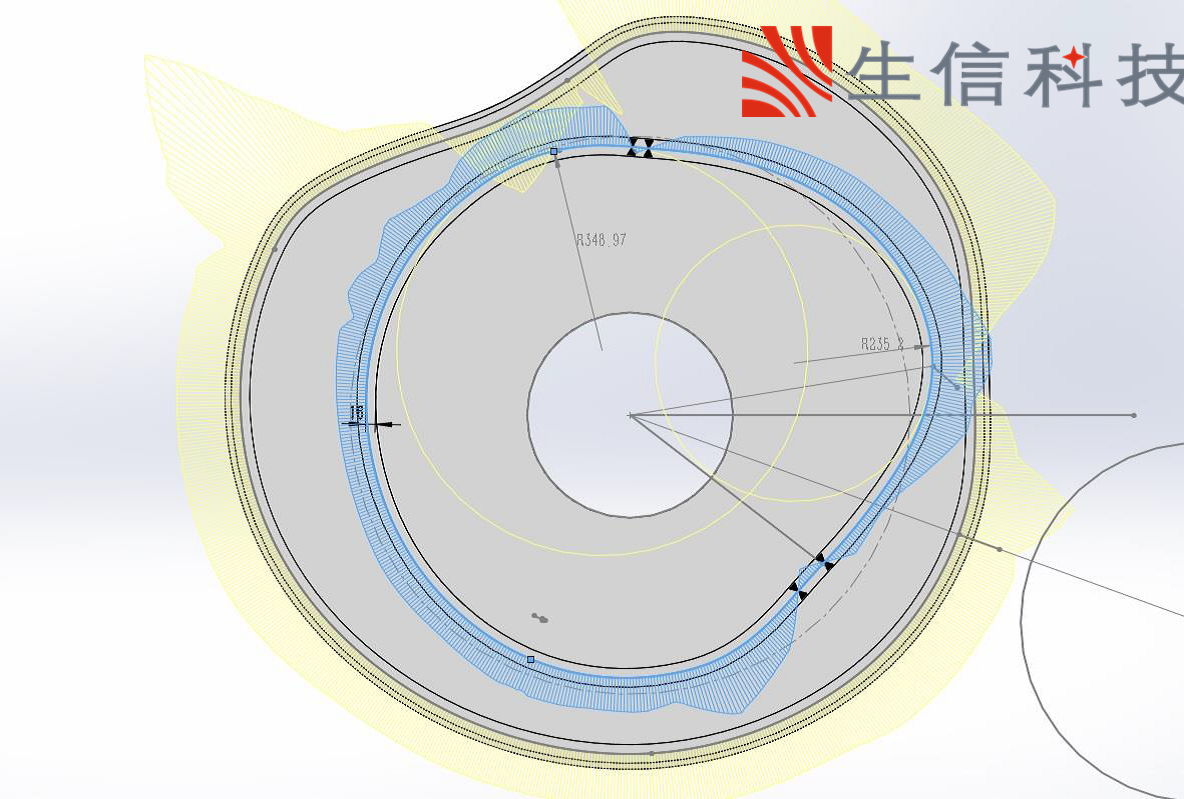

外凸轮曲率分布图

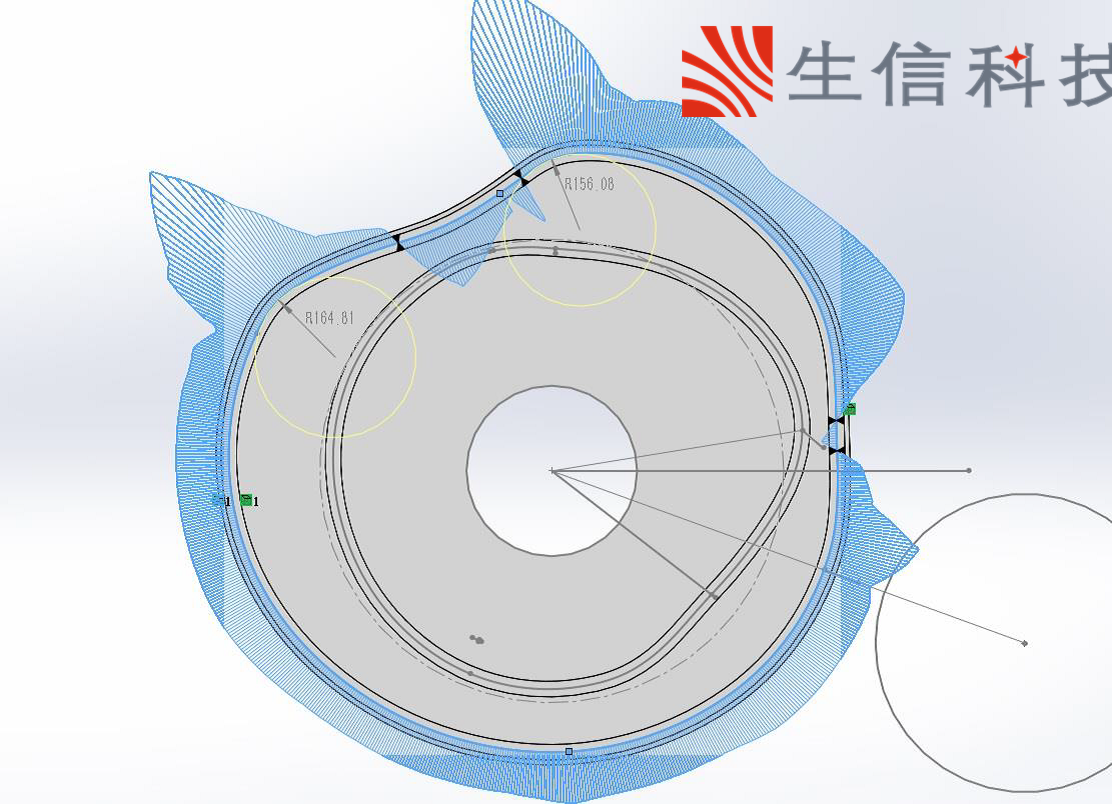

内凸轮曲率分布图

5、如何解决问题

造成振动和噪声的原因

凸轮和凸轮轨道的相互作用力太大

力太大而造成磨损快，容易产生间隙

力换向时产生冲击力

解决办法：尽量降低力的大小，特别是冲击力

精密加工和热处理费用高，周期长

解决办法：在需要的位置提高精度和硬度

新产品设计困难

解决办法：控制速度和加速度/轨道紧凑，多轨道
