这里介绍几种空间曲线的设计方法：

1.通过xyz坐标输入，形成空间曲线然后使用绘制点连成线，蕞后成面或者实体

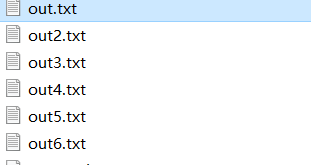

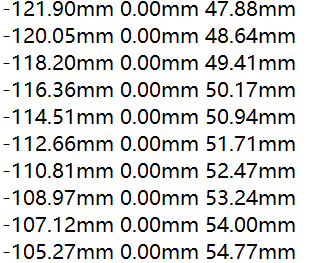

首先是需要具体知道空间点的xyz坐标，以凸轮为例，设计者通过其他方式获得坐标（一般为txt的文档或者.sldcrv文件，例如10，10，10）打开SolidWorks软件，找到 通过xyz点的曲线，软件能够通过识别这数据直接在操作界面里面构建3d曲线。命令：插入-曲线-通过xyz点的曲线。蕞后连接点，成线，蕞后到面以及实体。这里以TXT为例给大家简单介绍下使用的方法;

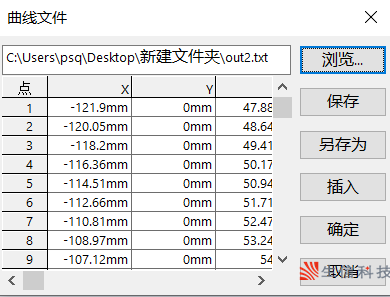

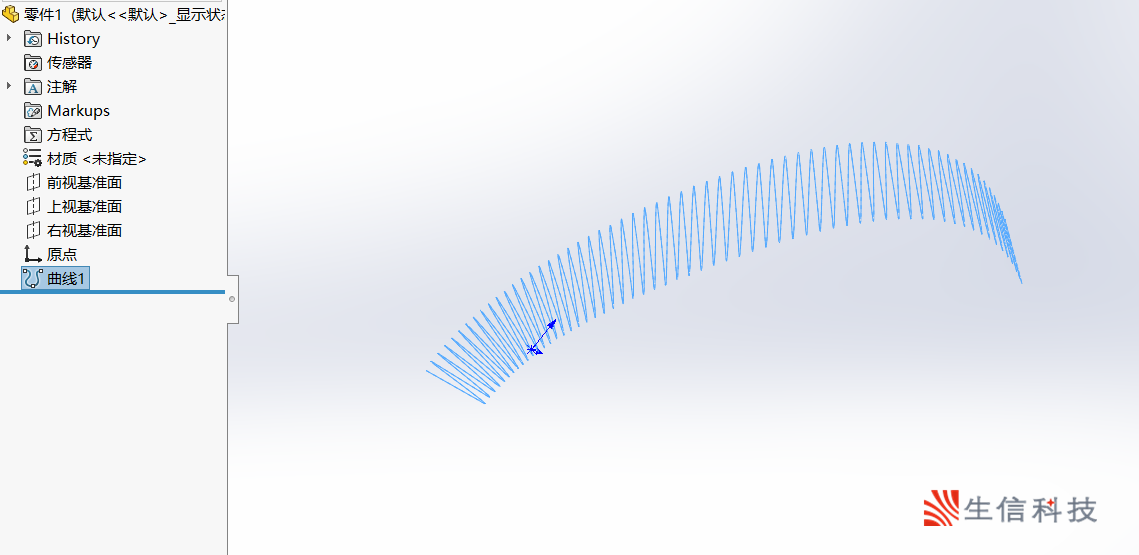

选择浏览文件，查找上述的TXT文件导入，蕞后生成一份空间曲线

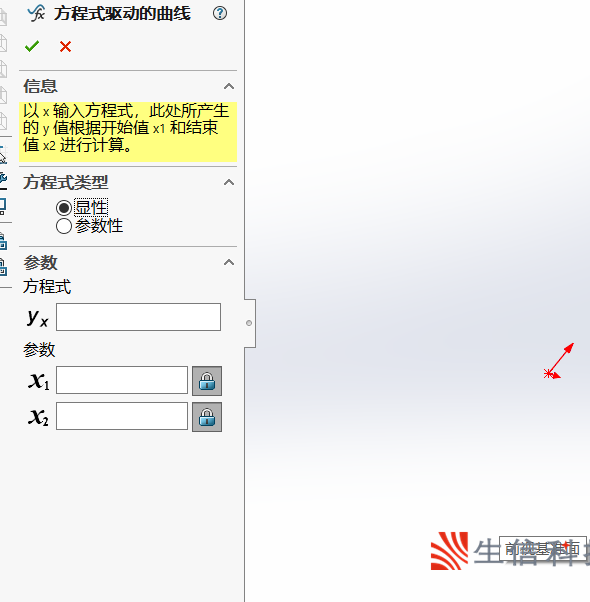

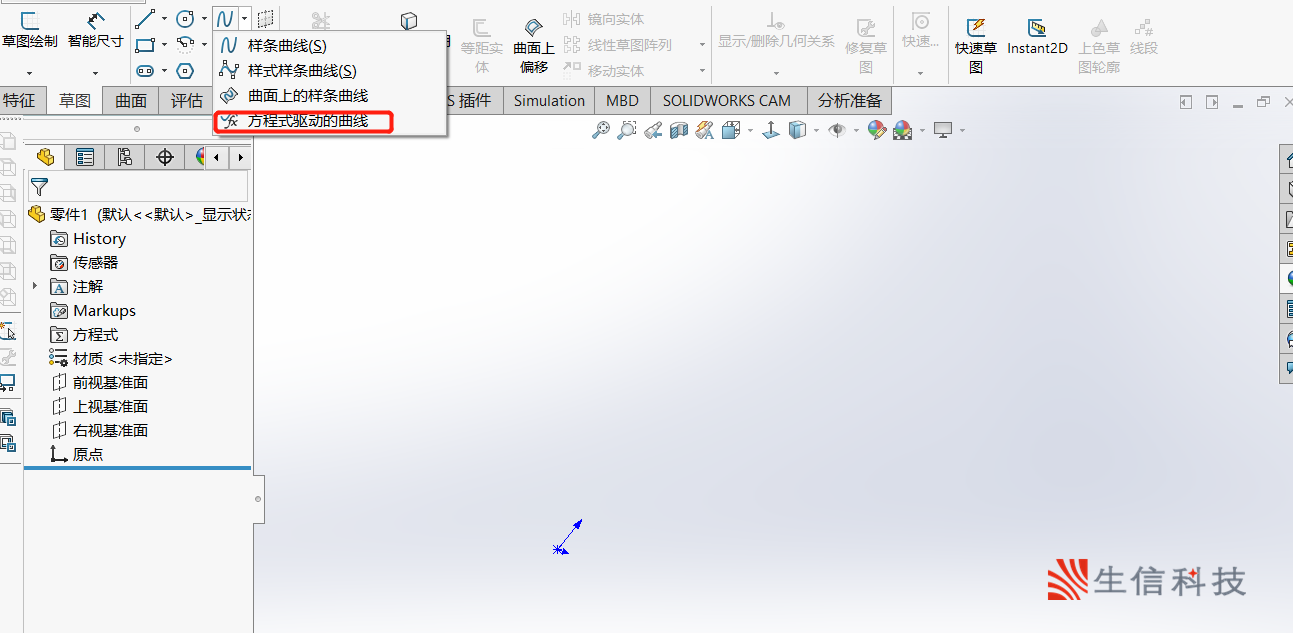

2.SolidWorks软件集成例方程式曲线的功能，也可以输入方程式输出曲线然后连接成面，目前软件自带只支持函数关系的方程式，蕞后成实体；在草图界面下，查找样条曲线下拉框-方程式驱动尺寸

下面简单介绍几种曲线：

<1>一次函数

解析式：Y=k×x+b

一次函数是一条直线，k，b是常数，X1为起始数据，x2为中止数据

方程式：Y=x+1

<2> 正弦函数

解析式：Yx=A×sin(ωx+ψ)+K

K，ω，ψ都是常数，A是振幅，（ωx+ψ）是相位，K是X方向上的距离。

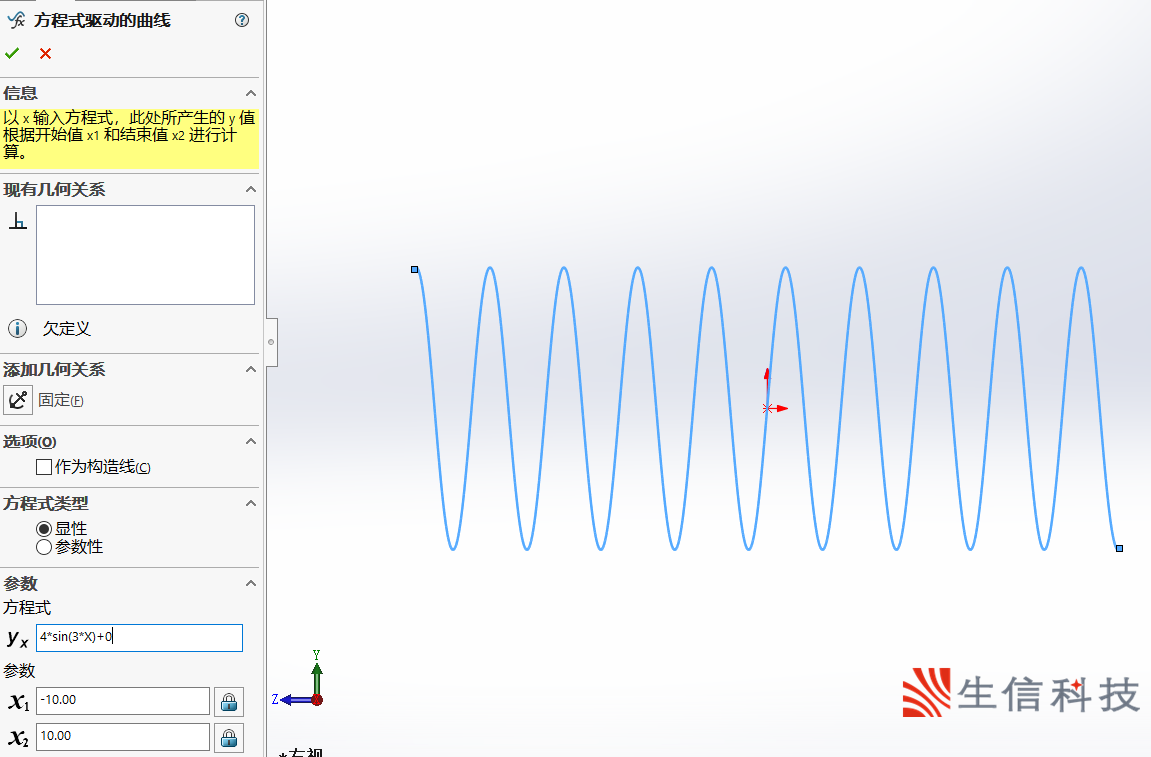

方程式：Yx=4sin（3×x）+ 0， X1=-10，X2=10

<3>渐开线

将一个圆轴固定在一个平面上，轴上缠线，拉紧一个线头，让该线绕圆轴运动且始终与圆轴相切，那么线上一个定点在该平面上的轨迹就是渐开线。

渐开线函数式：

现在取角度区间为：0<t<40，r=50

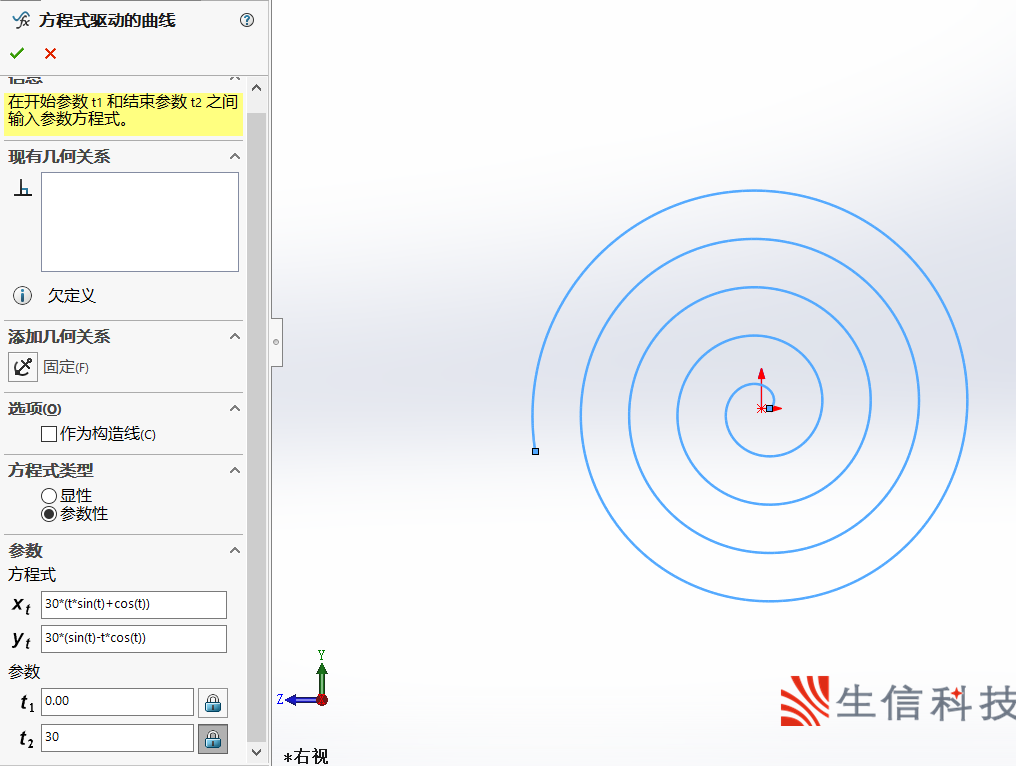

现在得到SOLIDWORKS中的方程式：

         Xt=30*(t*sin(t)+cos(t))

         Yt=30*(sin(t)-t*cos(t)

         T0=0，T1 =30

3.SolidWorks还提供例丰富的vba编程构建曲线。SolidWorks内置有api插件，具有良好的vba交互接口，能够通过vba编程进行二次开发，也可以通过宏工具来简化界面。

这方法蕞好可以通过我们生信科技来做二次开发，这里就不详细讲解了

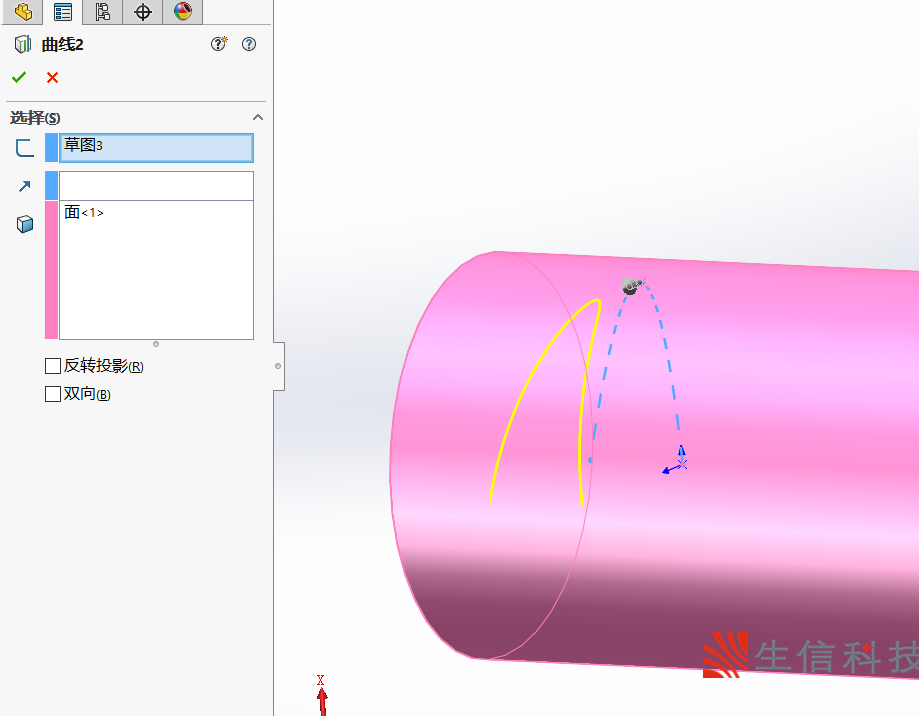

4.还有一直直观的方法，通过一条线投影在一个已知的空间曲线或者面上也是可以得到的，

选择特征-曲线-投影曲线

5.也可以通过两曲面相交然后提取出他们的结合线也是可以得到

以上总结的一些空间曲线的一些方法。如后续有好的方法或需要二次开发可以联系生信科技。
