出差?跑现场?不坐班的工程师都怎么用SOLIDWORKS?
发布时间:2020-07-01      信息来源:      浏览次数:

你有过背着SOLIDWORKS出差过的经历么?都说出差苦,但技术工程师出差的苦,会别有一番滋味,扛个笨重电脑,完全是体力武装越野。但是作为技术工程师的日常工作,三维建模、有限元分析、渲染等操作,还是需要高性能的电脑支持。


俗话说鱼和熊掌不可以兼得。对于移动工作站,似乎高性能和大重量一定会划上等号,尤其是在预算不高的情况下。有没有可能打破魔咒?现在小索就拿到了一款新上市的DELL Precision 3551,给大家做一个深度测评!


01 首先看看颜值


从整个外观来看,整机比较纤薄,当然不是DELL最薄的机型,但是其重量控制得比较好,增强使用的体验。整体外壳采用了银色,商务感十足。



不坐班的工程师都怎么用solidworks




1.1 尺寸与重量


整机做了轻量化设计,重量仅1.89千克,快赶上轻薄商务本了,尤其适合要背着模型数据频繁出差的工程师。


左右边框也不是移动工作站上常见的“跑马边”,采用了极窄设计,拥有15.6英寸的屏幕但整机的尺寸和传统的14寸机身一般大小。



不坐班的工程师都怎么用solidworks

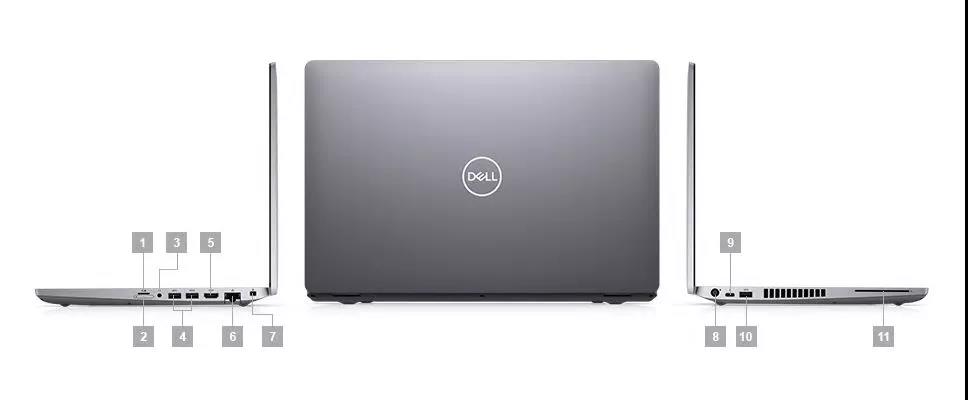

1.2 端口和插槽


丰富的接口几乎是移动工作站的标配,传统的USB接口、HDMI高清接口一个不少,而且还新增了雷电3 tpyeC接口,支持高清影像和超高速数据传输,在大部分工作会议场景下,基本上不再需要携带额外的扩展坞。



不坐班的工程师都怎么用solidworks

1.内存卡读卡器 | 2.可选的 SIM 卡插槽 | 3.耳机插孔 | 4.USB 3.1 第 1 代端口和 USB 3.1 第 1 代端口(支持 Power Share)| 5.HDMI 端口 | 6.RJ-45 端口 | 7.楔形锁插槽 | 8.电源适配器端口 | 9.支持 Thunderbolt™ 的 USB-C 端口 | 10.USB 3.1 第 1 代端口 | 11.智能卡读卡器(可选)



02 常规跑分操作

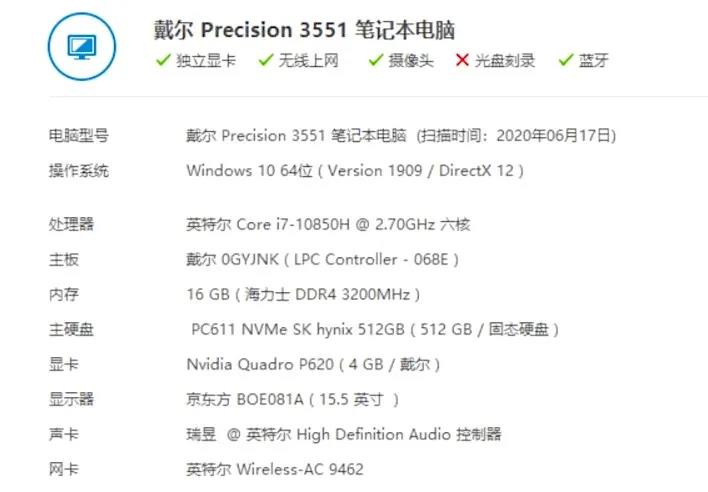

以下是通用的硬件参数:



不坐班的工程师都怎么用solidworks

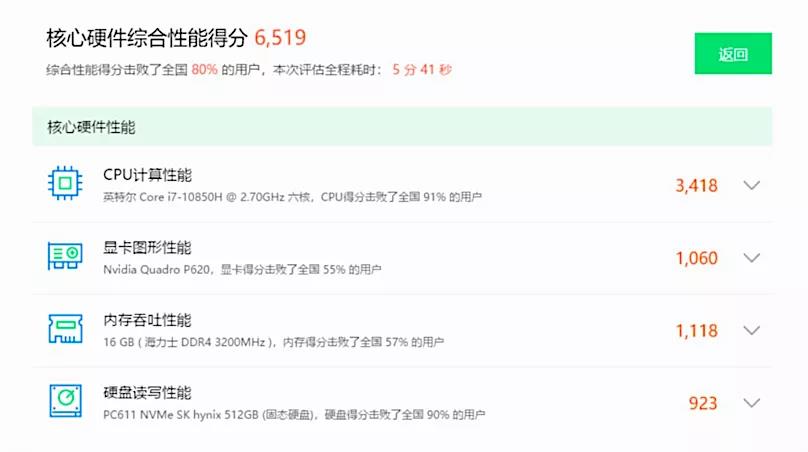

2.1 使用鲁大师硬件跑分结果

CPU性能表现非常棒,在众多图形显卡之中,NVIDIA® Quadro P620是专业级图卡,专业显卡的跑分结果虽然并不占优势,但是针对SOLIDWORKS进行了优化,因此运行SOLIDWORKS时也会有很好的表现。



不坐班的工程师都怎么用solidworks

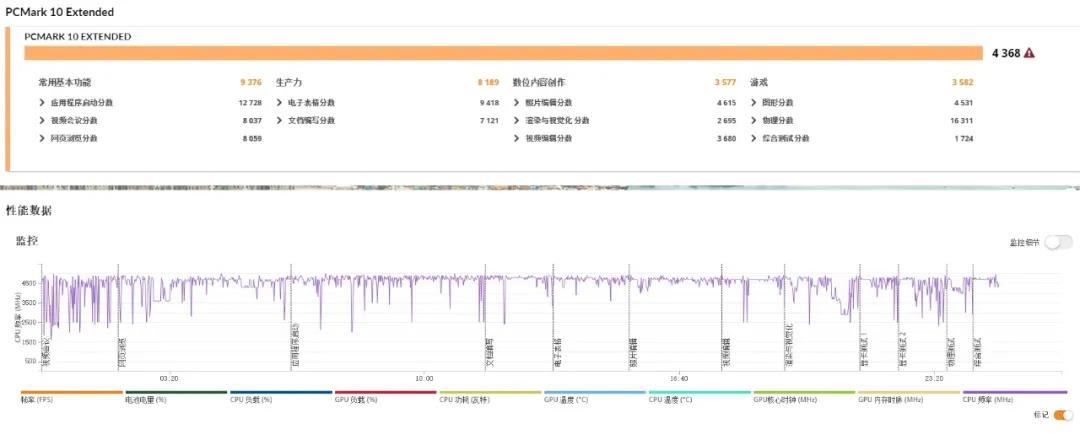

2.2 使用PCMARK 10对DELL Precision 3551做综合评价


PCMARK 10是行业标准化 PC 基准测试系列工具,含有一整套全面的测试项,涵盖现代办公场所中的各种任务。

不坐班的工程师都怎么用solidworks

🔍点击放大查看细节信息


使用专业级的PCMARK 10 Extended,综合得分4368,根据下图结果分布和对比。综合办公性能可以达到不错的位置。对于工程师处理日常事务,出差培训等等都是不错的选择。



不坐班的工程师都怎么用solidworks



03 SOLIDWORKS实操体验


过了外观和跑分软件两关之后,蕞后当然要落到我们实操上,重量轻、跑分高的DELL Precision 3551是否真的能流畅地运行SOLIDWORKS呢?


我们用了1个离合器模型来实验,实验了设计常规操作和有限元分析的基本操作。



3.1 设计常规操

在软件操作环境下,我们进行了加载,作为一个装配体模型,总共有一百+个零件。在没有打开任何的轻量化(还原模式、大型装配体审阅模型)模式下,我们可以进行旋转操作,右键调出菜单、编辑零件等日常操作——


点击SOLIDWORKS常规操作 观看视频

在视频的后半段,我们打开了工程图模块,如果你的工作要求经常操作装配体的话,你就会发现加载二维工程图的时间会比加载复杂的三维模型更久!那是因为除了本身二维的资源消耗之外,每个视图还需要调用整个模型。也正是因为能把完整的模型信息进行加载,所以我们才可以顺利地进行内部剖面视图的操作。


虽然是一款入门级的移动工作站,但是视频中可以看到,全程操作完全没有出现卡顿的现象,所以性能已经足够支持这种中等规模的装配体编辑及出图了。


值得一提的是就算是模型加载的时候,DELL Precision 3551的散热风扇也是平稳运转,没有噪音过大机器过热的情况,更没有过因此机器、软件崩溃的情况。


对于经常出差的,需要给客户演示模型的我们而言,机器的稳定性和持久性非常重要,不仅不能出现崩溃的情况,而且要保证移动环境下也能长期稳定运转。



3.2 有限元分析的基本操作


有限元分析过程中,比较消耗资源的过程有网格划分和运行计算。我们以网格划分为例,在未简化的情况下,使用曲率网格,默认蕞高等级进行划分,只用5s就可以轻松生成60万+网格数量。


点击仿真验证操作 观看视频


对于零部件分析而言,这已经满足了通用的分析精度,一般在正式跑数据之前,我们会先用通用精度的“试算”,确定了优化方向之后再进行极高精度的运算得出收敛结果。


在移动环境下,就能满足通用精度的网格划分,也让敏捷的边设计边优化工作方式成为可能。



04 总结


综上所述,DELL Precision 3551是一款非常适合我们设计工程师的移动工作站,外观简洁、屏幕够大、重量够轻,性能可以满足日常的SOLIDWORKS操作需求,而且作为大品牌,DELL良好的调优性能保证了电脑的稳定性,基本上不会有后顾之忧。


另外,由于工程师日常工作重心不一样,Precision系列还可以选择调整其硬件配置,选装心仪的显卡或处理器。


DELL Precision 3551是一款非常好的入门级移动工作站,如果你准备开启移动办公的工作方式,强烈建议入手,相信我,你会觉得真香~


不坐班的工程师都怎么用solidworks
